商业建筑物综合布线施工方案

1 施工方案设计的依据

《ISO/IEC 11801》 商业建筑物综合布线系统国际标准 《EIA/TIA 568A》 《EIA/TIA 569》 商业建筑物综合布线系统美国标准 通信布线管线和空间设计施工标准

《建筑与建筑群综合布线工程设计规范》 《建筑与建筑群综合布线工程施工及验收规范》 ISO/IEC11801 和 EIA/TIA-568A 是开放式布线系统设计依据的两个重要标 准。它对开放式布线系统的产品性能参数，系统设计方法和端接配件安装都作了 明确规定。EIA/TIA569 是为了配合以上标准对开放式布线系统施工制定的标准。 《建筑与建筑群综合布线工程设计规范》 、 《建筑与建筑群综合布线工程施工及验 收规范》是我国工程建设标准化委员会于 1997 年 5 月颁布的适合我国国情的新 标准。

2 施工设计要求

在开放式布线系统施工设计阶段就考虑在工程施工的全过程如何对工程质量 作出有效的管理和监控的问题。我们认为，为了保证工程质量，开放式布线系统 施工设计应解决好以下几方面的问题： 1 施工设计：对建筑物结构作出详细勘测之后，同用户一起规划

出管线施工图。施工设计的合理性对工程质量是至关重要的。 2 施工过程：施工过程的工艺水平与工程质量有直接的关系，我公司将通过

细化安装操作的各个环节来保证对施工质量的控制。 我们一般将整个施工过程分 成三个环节，即管道安装，拉线安装和配件端接。方案的后面部分还将对此作详 细的说明。 3 施工管理：我公司为工程实施制定有详尽的流程，以便于对工程施工的管

理。 施工流程控制要求达到两个目的： 保证工艺质量和及时纠正出现的问题。 方

案的后面部分还将对此作详细的说明。 4 质量控制：我公司在以往的工程施工中建议由用户和我公司的技术人员组 成质量监督小组，并编制质量控制日志，由当班的工程小组负责人填写，监督小 组负责人签字。

3 管道材料选择和施工要求

1 水平子系统

水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质 的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。从总线 槽到分线槽或线管需要有过渡连接。 总线槽要求宽度与高度的比例为了 3:1，在线槽中放置的双绞线应不超过三 层。在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。 对于贵单位综合大楼，每层楼内信息点的密度相对较低建议将用于语音系统 的双绞线和用于数据传输的双绞线设于一个并列的走线槽内。 水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充 分的弯曲半径。根据 EIA/TIA569 标准，五类 4 对非屏

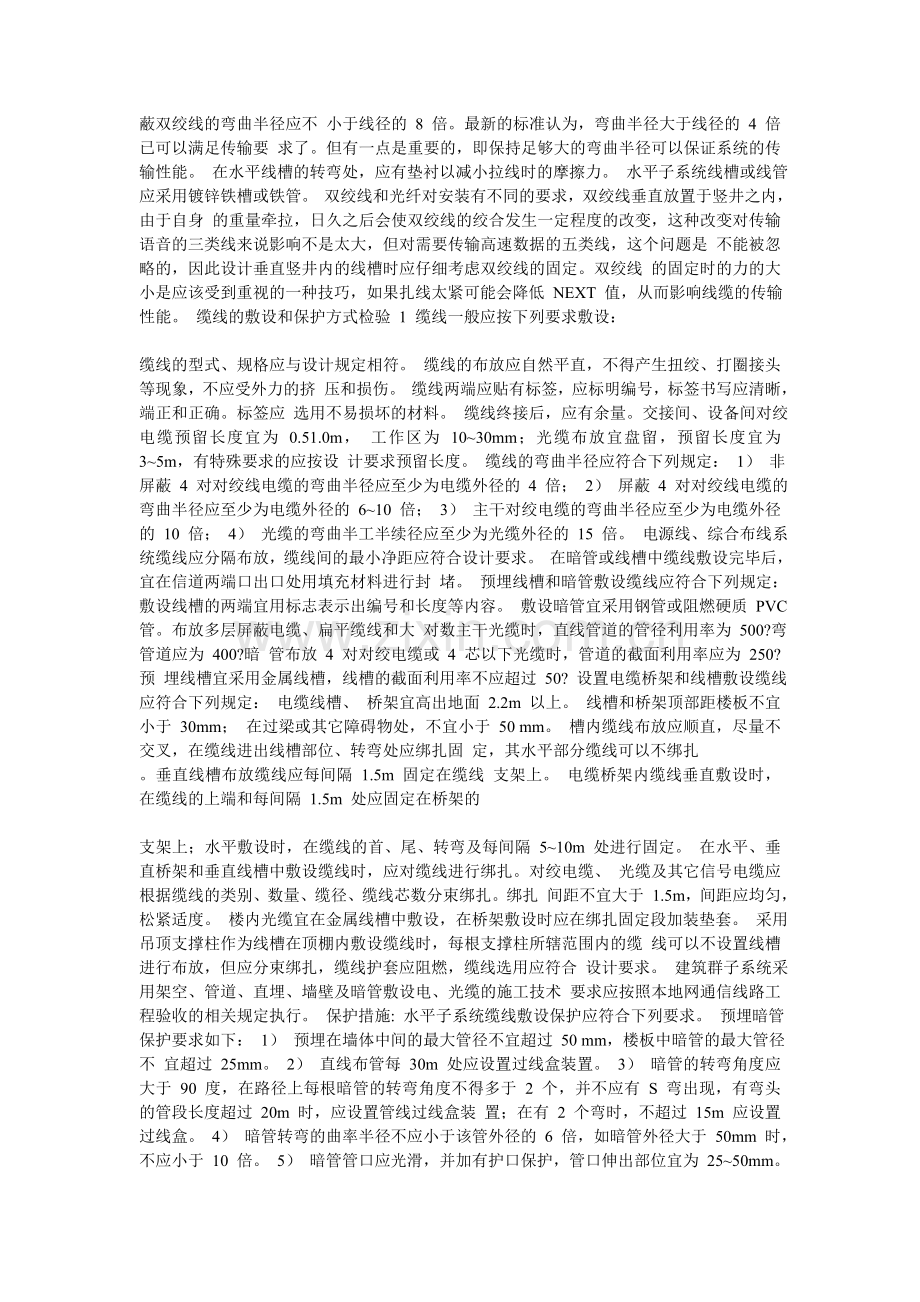

蔽双绞线的弯曲半径应不 小于线径的 8 倍。最新的标准认为，弯曲半径大于线径的 4 倍已可以满足传输要 求了。但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。 在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。 水平子系统线槽或线管应采用镀锌铁槽或铁管。 双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身 的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输 语音的三类线来说影响不是太大，但对需要传输高速数据的五类线，这个问题是 不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。双绞线 的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低 NEXT 值，从而影响线缆的传输性能。 缆线的敷设和保护方式检验 1 缆线一般应按下列要求敷设：

缆线的型式、规格应与设计规定相符。 缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤 压和损伤。 缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应 选用不易损坏的材料。 缆线终接后，应有余量。交接间、设备间对绞电缆预留长度宜为 0.51.0m， 工作区为 10~30mm；光缆布放宜盘留，预留长度宜为 3~5m，有特殊要求的应按设 计要求预留长度。 缆线的弯曲半径应符合下列规定： 1） 非屏蔽 4 对对绞线电缆的弯曲半径应至少为电缆外径的 4 倍； 2） 屏蔽 4 对对绞线电缆的弯曲半径应至少为电缆外径的 6~10 倍； 3） 主干对绞电缆的弯曲半径应至少为电缆外径的 10 倍； 4） 光缆的弯曲半工半续径应至少为光缆外径的 15 倍。 电源线、综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求。 在暗管或线槽中缆线敷设完毕后，宜在信道两端口出口处用填充材料进行封 堵。 预埋线槽和暗管敷设缆线应符合下列规定： 敷设线槽的两端宜用标志表示出编号和长度等内容。 敷设暗管宜采用钢管或阻燃硬质 PVC 管。布放多层屏蔽电缆、扁平缆线和大 对数主干光缆时，直线管道的管径利用率为 500?弯管道应为 400?暗 管布放 4 对对绞电缆或 4 芯以下光缆时，管道的截面利用率应为 250? 预 埋线槽宜采用金属线槽，线槽的截面利用率不应超过 50? 设置电缆桥架和线槽敷设缆线应符合下列规定： 电缆线槽、 桥架宜高出地面 2.2m 以上。 线槽和桥架顶部距楼板不宜小于 30mm； 在过梁或其它障碍物处，不宜小于 50 mm。 槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固 定，其水平部分缆线可以不绑扎
。垂直线槽布放缆线应每间隔 1.5m 固定在缆线 支架上。 电缆桥架内缆线垂直敷设时， 在缆线的上端和每间隔 1.5m 处应固定在桥架的

支架上；水平敷设时，在缆线的首、尾、转弯及每间隔 5~10m 处进行固定。 在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。对绞电缆、 光缆及其它信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎 间距不宜大于 1.5m，间距应均匀，松紧适度。 楼内光缆宜在金属线槽中敷设，在桥架敷设时应在绑扎固定段加装垫套。 采用吊顶支撑柱作为线槽在顶棚内敷设缆线时，每根支撑柱所辖范围内的缆 线可以不设置线槽进行布放，但应分束绑扎，缆线护套应阻燃，缆线选用应符合 设计要求。 建筑群子系统采用架空、管道、直埋、墙壁及暗管敷设电、光缆的施工技术 要求应按照本地网通信线路工程验收的相关规定执行。 保护措施: 水平子系统缆线敷设保护应符合下列要求。 预埋暗管保护要求如下： 1） 预埋在墙体中间的最大管径不宜超过 50 mm，楼板中暗管的最大管径不 宜超过 25mm。 2） 直线布管每 30m 处应设置过线盒装置。 3） 暗管的转弯角度应大于 90 度，在路径上每根暗管的转弯角度不得多于 2 个，并不应有 S 弯出现，有弯头的管段长度超过 20m 时，应设置管线过线盒装 置；在有 2 个弯时，不超过 15m 应设置过线盒。 4） 暗管转弯的曲率半径不应小于该管外径的 6 倍，如暗管外径大于 50mm 时，不应小于 10 倍。 5） 暗管管口应光滑，并加有护口保护，管口伸出部位宜为 25~50mm。 网络地板缆线敷设保护要求如下： 1） 线槽之间应沟通。 2） 线槽盖板应可开启。 3） 主线槽的宽度由网络地板盖板的宽度而定，一般宜在 200mm 左右，支线 槽宽宽不宜小于 70mm。 4） 地板块应抗压、抗冲击和阻燃。 塑料线槽槽底固定点间距一般宜为 1m

铺设活动地板敷设缆线时，活动地板内净空应为 150~300mm。 采用公用立柱作为顶棚支撑柱时，可在立柱中布放缆线。立柱支撑点宜避开 沟槽和线槽位置，支撑应牢固。立柱中电力线和综合布线缆线合一布放时，中间 应有金属板隔开，间距应符合设计要求。 干线子系统缆线敷设保护方式应符合下列要求： 缆线不得布放在电梯或供水、供汽、供暧管道竖井中，亦不应布放在强电竖 井中。 干线通道间应沟通。

2 主干子系统

主干子系统用于大楼之间的传输，一般采用多对数双绞线或多模光纤，光纤 有极强的抗干扰能力，所以安装后不会发生如双绞线那样的问题，但光纤本身较 为脆弱，强力牵拉或弯折会使纤芯折断，因此安装时应有有经验的工程师在现场 指
道。 光纤的架设可以采用架空、直埋、管道等方法，根据电力公司的实际情况， 建议采用直埋的方法，直埋时应在光纤经过的地方做警告标志，以防以后的施工 破坏。 由于光纤的纤芯是石英玻璃的极易弄断，所以在施工时绝对不允许超过允许 的最小弯曲半径。捆扎时至少为光纤外径的 10 倍；拉线时至少为光纤外径的 15 倍。其次，光纤的抗拉强度比铜缆小，因此在施工时，决不允许超过抗拉强度 （46N） ， 光纤配线架分挂墙式、机架式两种，根据端接光纤数目可分为 24 口、48 口、 72 口几种，配线架上有适配板，用来安装耦合器。 光纤进入配线架前要适当地捆扎，进入配线架之后要预留有一定备用线缆， 以方便安装、维护。备用的线缆应盘在光纤配线架的卷轴上。

3 管理区子系统

管理区子系统是工程施工中考虑最复杂的部分。这部分施工应充分考虑环境 影响和端接工艺的影响。

电磁辐射是考虑管理区子系统安装环境的主要因素。电磁辐射的影响主要来 自两个方面，一是环境对系统传输的影响，一是系统在信息传输过程中对环境设 备的影响。 在建筑物内，环境对系统传输的影响主要来自强电磁辐射源，如电 台，建筑物内的电梯，马达，UPS 电源，等。如果环境中这些干扰源的影响较大， 因考虑采取屏蔽措施，或选择距离较远的位置。 布线系统的端接工艺是直接影响系统性能的重要因素。在 AMP 的系统性能参 考手册中强调这部分工作应该由经过 AMP ACT III 培训的 专业工程师安装。 连接配件的安装工艺主要影响布线系统的近端串扰和衰减， 而这两个参数是判断系统性能的重要依据。 AMP 的安装指南中要求双绞线的绞 在 合拆开小于 0.5 英寸。在管理区子系统还要考虑环境的通风，照明，酸碱度，湿 度等条件， 这些因素将对端接配件造成腐蚀和老化， 日久之后会影响系统的性能。 管理区子系统内的安全性也要加以考虑，端接配件最好安装在布线机柜或墙柜 内。

4 工作区子系统

工作区子系统在施工时要考虑的因素较多，因为不同的房间环境要求不同的 信息墙座与其

误造成系 统设备损坏。 接地要求 1) 桥架接地方法，应用不小于 2.5mm2的铜塑线与主体钢筋接地。 2) 各机柜、机箱接地电阻不大于 1 欧姆。 3) 机房设备采取两种独立的接地方式，工作接地的联合接地。工作接地电阻 不大于 4 欧姆，联合接地电阻不大于 1 欧姆。

6 施工管理和控制

施工管理要求达两个目的：1.控制整个施工过程，确保每一道工序井井有条， 工序于工序之间协调配合；2.密切掌握每天的工程进展和质量，发现问题及时纠 正。 为了实现上述目标，我公司制定了一套全面质量管理的措施，它概括为以下 几点： 1.实行施工责任人负责制。由总工程师和用户的专业技术人员负责监督，由 管道，拉线和端接梯队的负责人组成质量控制小组，负责工程进度和工程质量。 2.进场退场签名。每个施工小组的人员在进场和退场时都需在考勤表上签名 并写清时间，中间离开也不例外。 3.填写施工日志。每个施工小组的小组长

每天都要在日志表上如实填写每天 的施工进展，梯队负责人填写质量检查情况。 4.每层楼每道工序完成后，由我公司总工程师和用户负责人进行检验，并填 写施工过程质量检验表，由双方检验负责人签字。 通过严格的管理，我公司能够做到工程质量可靠，端接配件工艺完善，线路 排列整齐划一。

7 确保工程施工质量的技术组织措施

质量管理的标准 按 ISO9001 质量标准建立和完善的质量体系， 确保工程安装质量符合设计规 定要求；并针对设计、开发、生产、安装、服务过程制定质量措施，确保工程项 目、产品质量满足合同规定要求。该质量体系将适用于本工程实施的全过程。 我们的质量方针是：用户和社会对公司人品和产品（工程）的满意和受益， 是我们永恒的宗旨。 我们的质量目标是：一流的人才、一流的技术、一流的产品、一流的工程、 一流的服务、一流的管理，让用户的风险降为零。 我们的承诺是：百年大计、质量第一、紧密配合、相互协调、精心施工、周

密组织、干一项工程、立一座丰碑。 质量管理的环节 我们将严格执行 ISO9001 系统工程质量体系，并在整个施工过程中，切实抓 好以下环节： 1) 施工图的规范化和制图的质量标准 2) 管线施工的质量检查和监督 3) 配线规格的审查和质量要求 4) 配线施工的质量检查和监督 5) 现场设备或前端设备的质量检查和监督 6) 主控设备的质量检查和监督 7) 弱电系统的监控参数设定表的填定和核对， 如楼宇自控系统中的 DDC 监控 参数设定表等 8) 调试大纲的审核和实施及质量监督 9) 系统运行时的参数统计和质量分析 10) 系统验收的步骤和方法 11) 系统验收的质量标准 12) 系统操作于运行管理的规范要求 13) 系统的保养和维修的规范与要求 14) 年检的记录和系统运行总结等 质量活动实施和控制的方法 （1） 设备、材料进场时，应由管理公司、监理单位及本公司管理人员对照 合同对进场设备的型号、质量、数量进行审定并做出书面钳子，不符合合同要求 的产品决不能进场，以确保书面材料递交业主，业主有权批准或不批准，在合同 规定时间内给予书面答复。 （2） 隐蔽工程覆盖前，提前 48 小时通知业主、管理公司及监理单位进行中 间验收，以确保隐蔽工程的质量。对验收记录进行存档，竣工时移交给业主。 （3） 完善项目管理制度，明确责任划分，该项目由工程项目经理全面负责。 严格按图纸施工，在保证系统功能质量的前提下，提高工艺标准要求，确保施工 质量。

（4） 监利质量检查制度，现场管理人员将定期进行质量检查并贯穿到整个 施工过程中。 （5） 各分项工程应严格
按操作规程作业，各分租负责人对自己所承担的工 程负全面责任。 （6） 在施工过程中由工程项目经理及各分组负责人，每天不定期检查，发 现质量问题当场口头传达解决。 次日如再次发现同样的问题并未解决则再次口头 传达限期解决；如若还不能解决，则给予书面通知并进行奖金扣罚，扣罚金额大 小由工程项目经理酌情而定。 （7） 对业主、监理公司、管理公司提出工程问题的书面文件，核实整改后 立即反馈。 （8） 工程调试时的资料妥善保存，在竣工时提供给业主，以使工程交付后， 业主能尽快熟悉各系统并进行维护。 （9） 系统运行验收：当设备安装完毕并调试运行无误后，由我公司派现场 调试人员进行系统联调，并向业主提交调试报告。我公司认为所承担的工程项目 全部完成后，书面通知业主进行系统运行验收。业主可会同主观部门或组织专家 按合同所规定的设计及技术要求进行验收并办理验收手续。 工程质量控制 1） 依据设计的材料清单审核进场材料材质、规格、数量。 2） 依据图纸的设计进行材料、设备的安装。 3） 对现场使用的材料、数量进行确认。 4） 现场安装中增加的部分应填写《现场签证单》 。 5） 现场安装中变更的部分应填写《变更通知单》 。 6） 现场安装的设备、材料均要由产品的产地、合格证及相关能证明该产品 的资料。 7） 对三无产品应拒绝使用。 8） 现场设备、材料的合格证书，产品说明书以及工程中发生的往来文件均 以文档资料的形式妥善保管，便于追溯。 9） 对于安装的设备、材料、数量进行校对确认并做好记录。 10) 利用班前会、班后会加强施工人员质量意识，加强自检，提高质量，力

求 100?良。 确保安全生产的技术组织措施 我们将采取必要措施加强对施工队伍的人身安全、设备安全的教育，对每一 道安装工序要设专人负责， 严把各种材料进场质量关、 设备验收关、 安装质量关。 采取动态管理与静态管理相结合的方法，实时控制各道工序。 1） 加强安全生产和消防工作。公司所有现场施工的人员均需接受安全生产 和消防保卫的教育，以提高安全生产和消防保卫的思想意识，自我保护意识。 2） 必须严格执行公司有关安全规程、条理，严格遵守现场总承包单位的有 关安全生产的规章制度，服从现场安全人员的检查。执行班前安全会的安全交底 制度，对安全注意事项要反复给予说明。 3） 严格现场安全生产纪律，设置明显的安全生产、消防保卫标志，严格执 行用火制度。现场明火作业，应向现场有关部门提出书面申请，并在使用部位配 备灭火器。 4） 设备、材料应按工
程进度计划进入现场，并按规定定电整齐对方，坚持 谁施工谁清理的原则，使整个工作区达到文明施工。 5） 对于出现的安全事故或未遂事故，要按“三不放过”的原则处理，使责 任者或当事人受到教育，并做好防范工作。 6） 进入施工现场必须戴安全帽、佩带胸卡、穿防滑鞋。 7） 使用高凳时，应防止安全稳固，并采取安全监护措施。 8） 高空作业要搭脚手架、挂安全网、系安全带。 9） 使用手持电动工具，在线路首端必须接漏电保护器。 10) 主 体钢筋结构接地。 11) 12) 自 接线。 13) 在潮湿场地、民工住房，必须使用 36 伏以下安全电压照明。 现场施工配线、临时用线严禁架设在脚手架、树枝上。 施工现场闸箱要零、地分开，采用三相五线制配线。非电工人员不得擅 现场用电设备要接在漏电空气开关上。桥架接地，对膨胀螺栓连接大楼

14) 15) 节

特殊工种人员，包括电工、电焊工、必须持证上岗。 严禁盗窃建设单位或其他上岗单位的物品、工具和材料。经发现，视情

轻重给予经济出发和纪律处分，情节严重者送现场保卫部门或公安机关处 理。 16) 17) 18) 19) 20) 加强施工现场成品和半成品保护，如由损坏照价赔偿。 施工中间严禁引酒，防止酒后滋事及意外事故的发生。 工作现场严禁吸烟，防止火灾发生。 监理施工人员出入证制度，凭证出入工作区域。 机房及贵重设备安装应实现通知相关单位加门加锁，加强成品保护。

è 调试阶段应注意: (1) 严禁不经检查立即上电。 (2) 严格按照图纸、资料检查各分项工程的设备安装、线路敷设是否与图纸 相符. (3) 逐个检查各设备、点位的安装情况和接线情况，如有不合格填写质量反 馈单，并做好相应的记录。 (4) 各设备、点位检查无误完毕后，对各设备点位逐个通电实验。通电实验 位两人一组，设计强电要挂牌示警，并记录。 通电实验后，进行单体调试，单体调试正常后，方可进行系统联调。设计其 他施工单位者，要事先通知到位并做好记录。 确保文明施工的技术组织措施 1） 遵守国家法律及当地政府的相关规定与条理。 2） 维护业主的利益与形象。 3） 施工作业时严禁打斗、说笑、乱扔工具和杂物，严禁吸烟，严禁擅自离 开施工现场， 严禁带电作业。 如必修带电作业时， 应穿绝缘谢， 同时应有人监护。 4） 保持施工和生活场所的清洁卫生、文明施工，严禁随地大小便，严禁随 地丢废弃物，施工后的场地垃圾做到人走场净。
