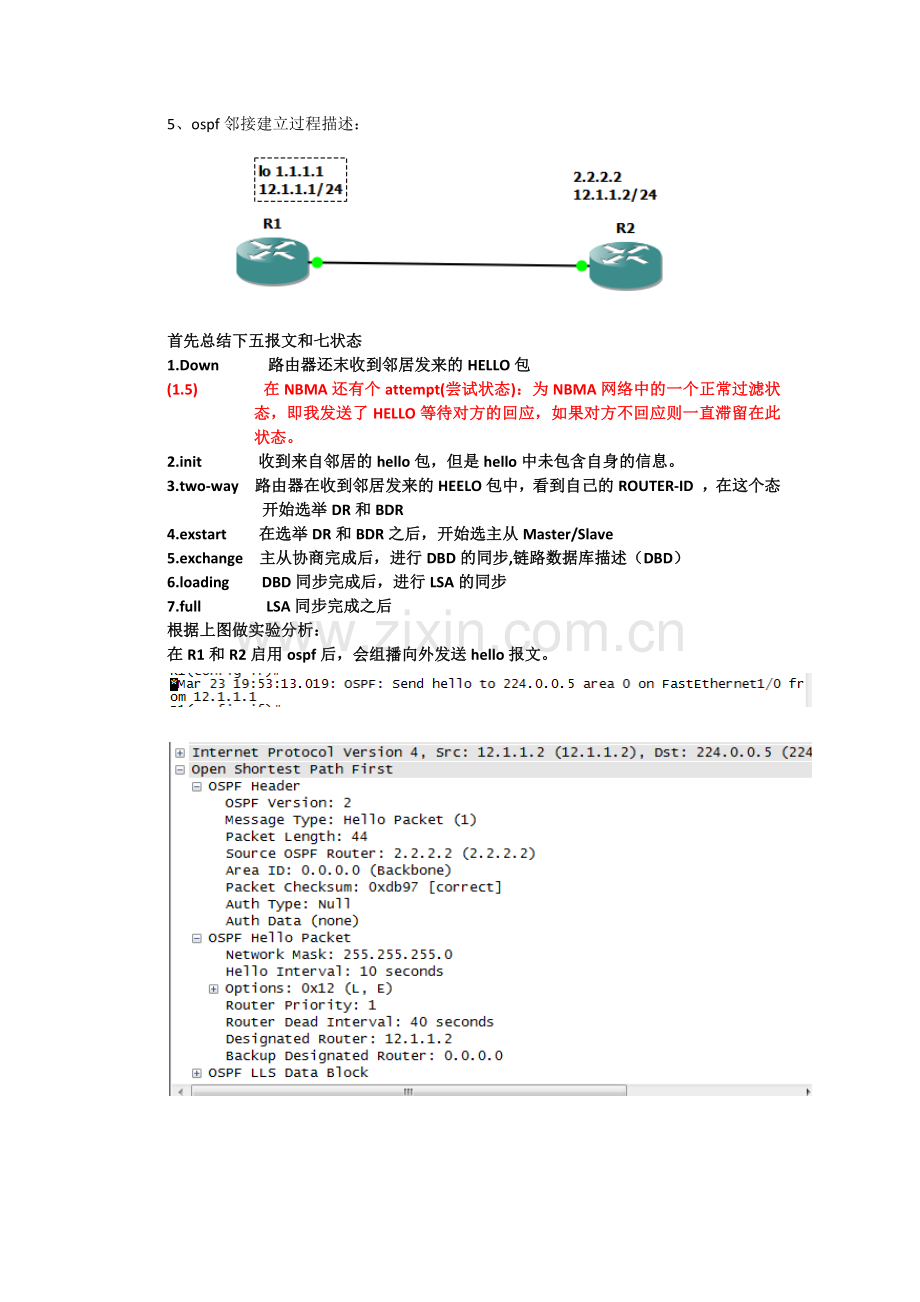

5、ospf邻接建立过程描述：

首先总结下五报文和七状态
1.Down 路由器还末收到邻居发来的HELLO包
(1.5) 在NBMA还有个attempt(尝试状态)：为NBMA网络中的一个正常过滤状态，即我发送了HELLO等待对方的回应，如果对方不回应则一直滞留在此状态。
2.init 收到来自邻居的hello包，但是hello中未包含自身的信息。
3.two-way 路由器在收到邻居发来的HEELO包中，看到自己的ROUTER-ID ，在这个态开始选举DR和BDR
4.exstart 在选举DR和BDR之后，开始选主从Master/Slave
5.exchange 主从协商完成后，进行DBD的同步,链路数据库描述（DBD）
6.loading DBD同步完成后，进行LSA的同步
7.full LSA同步完成之后
根据上图做实验分析：
在R1和R2启用ospf后，会组播向外发送hello报文。

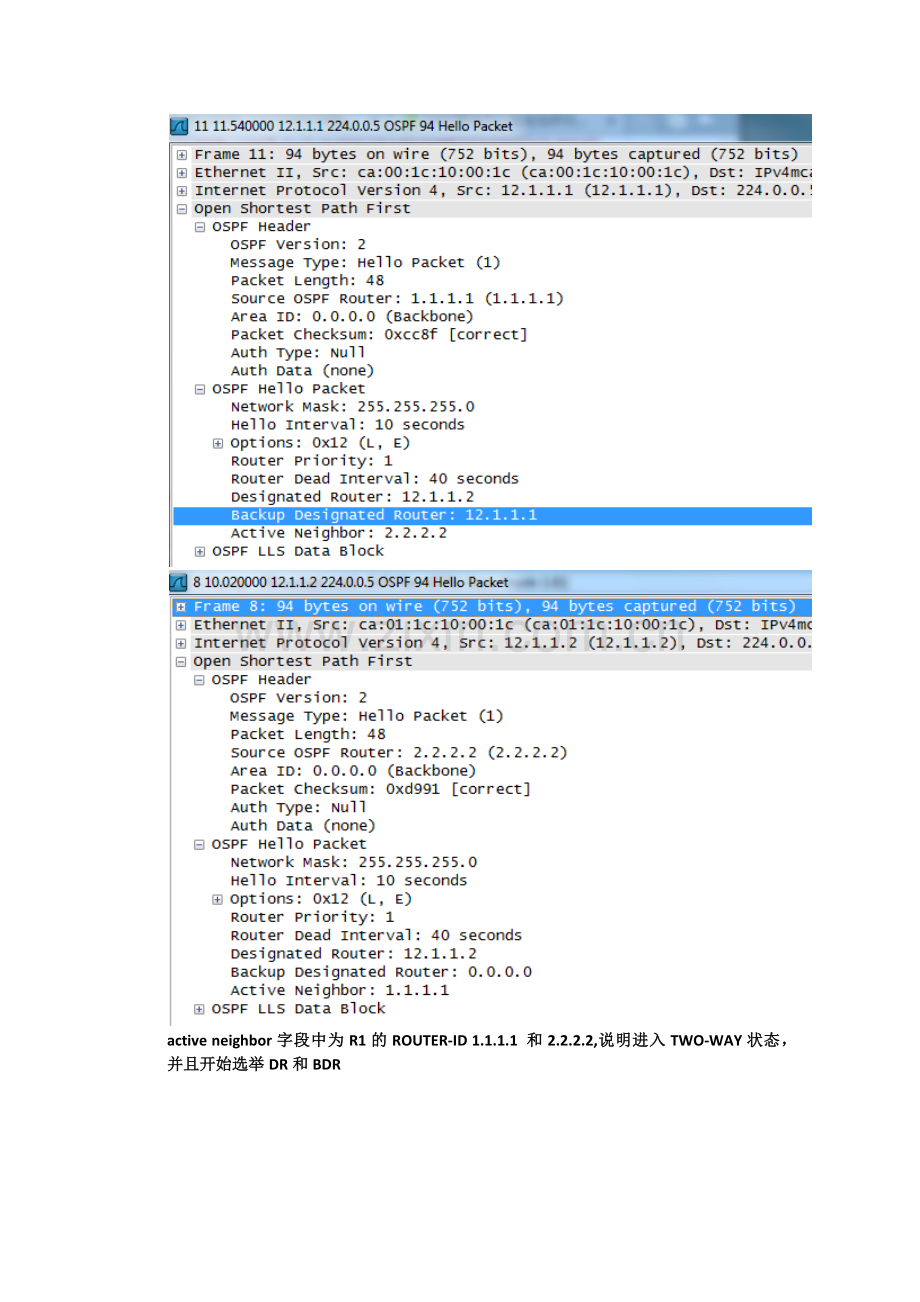

active neighbor字段中为R1的ROUTER-ID 1.1.1.1 和2.2.2.2,说明进入TWO-WAY状态，并且开始选举DR和BDR

选举完成后开始转为extart状态进入exstart state，开始选主从（ROUTER-ID大的为主，作用为了同步DBD的序列号）R1和R2分别向外发DBD报文，都认为自己为主：如图

在DBD中I M MS分别表示第一个包、M表示后面还有几个包 MS表示为主

Interface MTU：在不分片的情况下，此接口最大可发出的IP报文长度为1500。
I（Initial）：当发送连续多个DD报文时，如果这是第一个DD报文，则置为1，否则置为0。
M（More）：当连续发送多个DD报文时，如果这是最后一个DD报文，则置为0。否则置为1，表示后面还有其他的DD报文。
MS（Master/Slave）：当两台OSPF路由器交换DD报文时，首先需要确定双方的主（Master）从（Slave）关系，Router ID大的一方会成为Master。当值为1时表示发送方为Master。

通过比较ROUTER-ID，R2的ID大所以成为主，R1成为备，R1使用R2的序列号1190发送LSA的头部信息给R2（I＝0,M＝1,MS＝0）不为第一个包，后面还有包，为从。在BDB的主从协商完毕就进入了exchange状态了。

.
R2收到R1发来的DBD中的LSA头部信息，同时向R1发送DBD报文，携带LSA的头部。（I＝0,M＝1,MS＝1）不为第一个包，后面还有包，为主，序列号+1为1191

同时R2先知道自己的数据库是否同步，所以发送LSR，请求没同步的LSA

R1收到R2发过来的BDB，要发送DBD的确认给DBD的主路由器也就R２,同时R1没有DBD的包了，所以M＝0,表示为最后一个DBD包。（但如果主再发DBD包过来，并且从的路由器还是要发DBD进行确认，这叫隐式确认）

然后R1也开始想R2请求数据库同步信息

R1先收到R2的请求，然后给R2回复信息update

.R2收到R1发来的LSU要对收到的LSU进行确认，发送LSACK叫做显式确认。
LSAck报文用来对接收到的LSU报文进行确认，内容是需要确认的LSA的Header。一个LSAck报文可对多个LSA进行确认。LSA Headers：该报文包含的LSA头部。同时接收到R1的LSR请求，发送LSU

等到R2没数据包了，要发送最后一个数据包告诉R1没数据包了，即M=0，并且R1还需要进行回复。

在exchange状态到loading状态中，经过多次LSR、LSU、LSACK最后R1因为Lsa同步更新完成先进入full状态，然后R2进入full。邻接关系建立完成。
