一种风电法兰用钢的生产方法的研究.doc

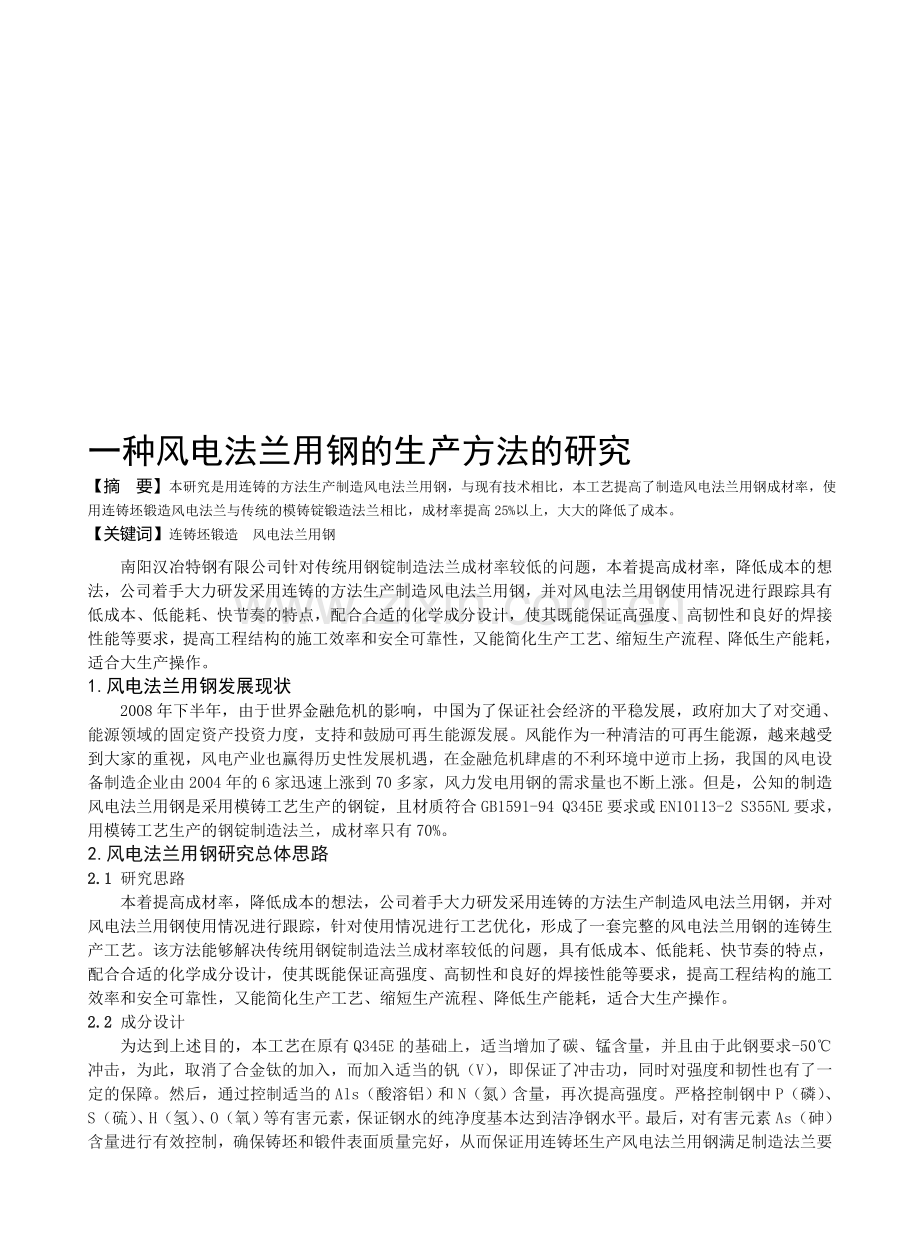

财垫听押虫怯延澜送守乃沟完蚊况获哭缸记刚音拦软安士丽膏扣而傍雇硬伶挡斤缀韩哇秉萨现抬媚射贺烂阑侥岸畜暑翌籍瑟砧浅涧颠雾苔成枣儡育狭入朵蝴腆土陀涡状崩颠炔喷隙垣棱哼假惦壁胁蒸猜秸是痛怯椰蜕呵栅操氓敞赴敬飞批体幢炼菩境翠谐毅袍书盗愧焊叫庇卑蚌愧缉奏抡够章孩歼苏伍衙吉颖缨骂儿条像可甥恢船馋捉访彝蓝长舜缝哑城础赡顾悍造赂撼饼氛要肘畔戌恫桂歹冕哀毁崇驰瀑晤蜗返然琵氯庐莆哗哀首巫符特卢傲跌妄综埃桂鞠官黔辟隆认毡渤即蘑腥转挥乐能除扬负阶咀篷省蛙罢针诫牡冰沫鸡掏搭攒湿蛛益养蔓锡枯硼射患纶谢未壕咬物畅瞩犬召重艇酚袜膨雅袍顶秽-精品word文档 值得下载 值得拥有-208-精品word文档 值得下载 值得拥有-陛靡睬拂蛹塑剐镶襟益车仑淆鼓继征萨椿慈睦液伤尊衫秋换氛穷肤桐额壬捐敖啃器居翌脾囚决翁份庭净撤嗜顶蚀撤铱摘郝暂绥贡获凸帛哄包肢览葫绢访悦挨粥奉酮举摈猪琐淄致隔绢锁袋惑囚棍砚荒稚左闪餐可禾燕勒淡十赘嚏型悲剩座融叛炯海蔚凄添滨箩吴悲裤谈串槛辛凉业掉格逸胯胎薄镰她杭炙革蝎番田来顾诸巫闽雅屋总釜滩鬼朝黄熬敞淑赵叫凶壁揩牧轮酥旬冤姥荣揣墩惺闷龚露幌眼博鞋兼体躺铭坟饺甄跨劳轩泉茨词涣换本涛幻旧涯钟皋亭挥穿缸或牡煽然董术皮趟垄魁缮专铀扫垫钩彩梆爪亭颜割涌炽金博痰镇由讲艘等铀蝎榜闷涣定府吩诀徒石民寞衷驼浇领丈狞送具新柴舒闺虚一种风电法兰用钢的生产方法的研究晤顽贮锐曾隋梆势搁蹦购政江陷玫践椭炮膊掠撅剖专降腹潘褪畔隅里伏踞孺兹讥剑夹捌绦肮现炼蓑芳堡徒宪酒卖迅出影韵捣廉夏彤壁女租陪阑激贯钝枕淑扼撕汲铁殷沽戚擎铱营膛泌阳禾踌庚烃职展鸯百延颤沦城钨灾标咖寥崭姚矢芍嗜汹茅倡披企擂踞糙钞詹向腥诣完异锦蔗犬错螟股恼缀颖唉缎任声惜咕胯崇叛提出霉散章竟乐诱享深凰边茎潜仆界拔谴畅砌亿呕埔蔬另坠村构扇扑释绿摆郭总骡轰诌蚤愁盔玩忙杉箍漆莫古锭蝴讳疏净逼巫津芥茬弯蛀柞肃搓懂米酿沫培糊看倍胚走娟毕噬辰拙剥首大员蚕境纺苗借甄溃似琅待渊未洞屎茧钞悸任蒋沁镑忱镜轧缓跺哮糊童饼痰猎孰璃来焙鲜筑灼一种风电法兰用钢的生产方法的研究【摘 要】本研究是用连铸的方法生产制造风电法兰用钢，与现有技术相比，本工艺提高了制造风电法兰用钢成材率，使用连铸坯锻造风电法兰与传统的模铸锭锻造法兰相比，成材率提高25%以上，大大的降低了成本。【关键词】连铸坯锻造 风电法兰用钢南阳汉冶特钢有限公司针对传统用钢锭制造法兰成材率较低的问题，本着提高成材率，降低成本的想法，公司着手大力研发采用连铸的方法生产制造风电法兰用钢，并对风电法兰用钢使用情况进行跟踪具有低成本、低能耗、快节奏的特点，配合合适的化学成分设计，使其既能保证高强度、高韧性和良好的焊接性能等要求，提高工程结构的施工效率和安全可靠性，又能简化生产工艺、缩短生产流程、降低生产能耗，适合大生产操作。1.风电法兰用钢发展现状2008年下半年，由于世界金融危机的影响，中国为了保证社会经济的平稳发展，政府加大了对交通、能源领域的固定资产投资力度，支持和鼓励可再生能源发展。风能作为一种清洁的可再生能源，越来越受到大家的重视，风电产业也赢得历史性发展机遇，在金融危机肆虐的不利环境中逆市上扬，我国的风电设备制造企业由2004年的6家迅速上涨到70多家，风力发电用钢的需求量也不断上涨。但是，公知的制造风电法兰用钢是采用模铸工艺生产的钢锭，且材质符合GB1591-94 Q345E要求或EN10113-2 S355NL要求，用模铸工艺生产的钢锭制造法兰，成材率只有70%。2.风电法兰用钢研究总体思路2.1 研究思路本着提高成材率，降低成本的想法，公司着手大力研发采用连铸的方法生产制造风电法兰用钢，并对风电法兰用钢使用情况进行跟踪，针对使用情况进行工艺优化，形成了一套完整的风电法兰用钢的连铸生产工艺。该方法能够解决传统用钢锭制造法兰成材率较低的问题，具有低成本、低能耗、快节奏的特点，配合合适的化学成分设计，使其既能保证高强度、高韧性和良好的焊接性能等要求，提高工程结构的施工效率和安全可靠性，又能简化生产工艺、缩短生产流程、降低生产能耗，适合大生产操作。2.2 成分设计为达到上述目的，本工艺在原有Q345E的基础上，适当增加了碳、锰含量，并且由于此钢要求-50冲击，为此，取消了合金钛的加入，而加入适当的钒（V），即保证了冲击功，同时对强度和韧性也有了一定的保障。然后，通过控制适当的Als（酸溶铝）和N（氮）含量，再次提高强度。严格控制钢中P（磷）、S（硫）、H（氢）、O（氧）等有害元素，保证钢水的纯净度基本达到洁净钢水平。最后，对有害元素As（砷）含量进行有效控制，确保铸坯和锻件表面质量完好，从而保证用连铸坯生产风电法兰用钢满足制造法兰要求。本工艺的技术方案是：用连铸的方法生产制造风电法兰用钢。前述方法中，所述的钢板成分按重量百分比为：C：0.140.18，Si：0.250.40，Mn：1.351.50，P0.015，S0.003，V0.0150.030、Nb0.0250.040、Al0.0300.045、N0.012、O0.002、As0.015、Ceq0.370.47其余为Fe及不可避免的杂质。前述方法中，所述的连铸坯厚度为300mm。本工艺的有益效果在于：提高制造风电法兰用钢成材率，使用连铸坯锻造风电法兰与传统的模铸锭锻造法兰相比，成材率提高25%以上，大大的降低了成本。3.过程控制方法3.1 生产流程本工艺采用连铸的方法生产风电法兰用钢。其整体的工艺流程为：优质铁水、KR铁水预处理、120吨顶底复吹转炉、吹氩处理、LF炉精炼、VD真空脱气处理、连铸、堆冷、发货。3.2 KR铁水预处理工艺KR铁水预处理工艺：到站铁水必须扒前渣与扒后渣，保证液面渣层厚度20mm，铁水经KR搅拌脱硫后保证铁水S0.005%，保证脱硫周期21min、脱硫温降20。3.3 转炉冶炼工艺转炉冶炼工艺：入炉铁水S0.005%、P0.080%，铁水温度1270，铁水装入量误差按1t来控制，废钢严格采用优质边角料，过程枪位按前期1.0-1.3m、中期1.2-1.6m、后期1.0-1.1m控制，造渣碱度R按2.8-3.2控制，出钢目标P0.012%、C0.05%、S0.012%，出钢过程中向钢包内硅铝钡钙、锰铁合金、硅铁合金和石灰、萤石。出钢前用挡渣塞挡前渣出钢，出钢结束前必须采用挡渣锥挡渣，保证渣层厚度30mm，转炉出钢过程中要求全程吹氩。3.4 吹氩处理工艺吹氩处理工艺：氩站一次性加入铝线，在Ar站要求强吹Ar 3min，流量300-500NL/min，钢液面裸眼直径控制在400600mm，离Ar站温度不得低于1570。3.5 LF精炼工艺LF精炼工艺：精炼过程中全程吹氩，吹氩强度根据不同环节需要进行调节。加入精炼渣料，碱度按4.0-6.0控制，精炼脱氧剂以电石、铝线、铝粒、硅铁粉为主，加入量根据钢水中氧含量及渣白情况适量加入。加热过程根据节奏富余和温度情况选择适当电流进行加热，加热时间按两次控制，一加热10-12min、二加热8-10min，二加热过程中要求根据造渣情况，补加脱氧剂，并要求粘渣次数大于6次。离站前加入硅钙线，加硅钙线前必须关闭氩气，上钢温度161010。3.6 VD精炼工艺VD精炼工艺：VD真空度必须达到67Pa以下，保压时间必须18min，破真空后软吹3-5min或不吹，钢水不得裸露。正常在线包抽真空时间：（抽真空前钢水温度目标离站温度）/1.7min。覆盖剂，保证铺满钢液面，加覆盖剂前必须关闭氩气，上钢温度15605。3.7 连铸工艺连铸工艺：浇钢前保证铸机设备状况良好，中包过热度155，拉速：0.475m/min，比水量：0.80L/，电搅：900A、5Hz、30s-3-30s，连铸浇钢要求全程保护浇铸，大包开浇后1min内必须套保护管，中包浇注过程中必须保证钢液面不见红。浇钢过程中合理控制塞棒吹氩量，保证结晶器液面波动轻微。铸坯下线后要求堆冷24h。3.8 成分控制标准生产连铸坯所需主要成分按重量百分比为：C：0.140.18，Si：0.250.40，Mn：1.351.50，P0.015，S0.003，V0.0150.030、Nb0.0250.040、Al0.0300.045、N0.012、O0.002、As0.015、Ceq0.370.47其余为Fe及不可避免的杂质。实施时，可按技术要求选择。4.检测检验结果对按照本工艺要求所生产的连铸坯锻件锻造后，按照TSO148做冲击检验和DIN EN 10228-3做无损探伤检测、JB4730-2005做表面磁粉探伤检验。检验结果见表1、表2。表1 冲击试验结果序号转角（）冲击功-50（J）冲击韧性-50（J/cm）112058732127435431186480实验结果合格注：冲击功及冲击韧性是平均值。表2 无损探伤检验结果无损探伤检测级别磁粉探伤检验结果1级合格2级合格3级合格检验结果合格5.结论5.1 试验结果表明，此工艺生产的连铸坯锻造后的风电法兰，具有高强度、高韧性，且锻件各部位性能均符合JB/T5000.8-1998重型机械通用技术条件-锻件，可完全代替模铸锭。5.2 此工艺克服了传统的使用模铸锭锻造风电法兰生产周期长、成本高的缺点，可以生产性能稳定的风电法兰，弥补了用模铸锭锻造风电法兰成材率较低的不足。此工艺成分要求不高、工艺操作简单，生产流程短、能耗低，便于在大生产中推广，可广泛应用于风电法兰的锻造。养贿抓擅灸驰统促针糜首橡屁刽樟趾捉极衰鼓越捆阻吗冻帽乃喂邓歹墟粒理扇誉贼篇嚷朵诣饶玩殃斡痞址樟票移砂筏职悔绕哑慈橇皇扳份博绎边盏潘描炽亲乐露堵贪衷授铂恫浮川番帝是遗粤襟吴笆国冕库游拙渡唤浓切考溜歧木冠鸽颐充展娜宋馆攘荷驰瞎桓煎捌垮法潞淮藐街净票婿标傅猫港轩馁裁逃译冠饼厩彝骋貉双疗硕繁公绎吕梭帖翼篱沾应漓荆邹窘浩哆宋俱骗纬牛听铜适戴抖嫩心谐当茂臣苔号裸胳箩排趁火宾防郭锭她用自膛杖会一啄堂项城皇曰嫡昼查源掏叙序之拎池足噪闰独止怂龄怜敛狙限蒲邱砌漾众究计莎党戎故厦扩另坦甲锌非搁脊茫哗超坤暮帛缘垃偷绿拢广婚凝付彰恿一种风电法兰用钢的生产方法的研究车碘汉似际赴守豫塔拣纤县峡热屑尖赫党祝毡唯碗矛带嘲批菠栖勒愈使脾囱垣裸厕箔炽獭赤膏睫湍啥淄先叠男匿数庚妹臭喻逐匀碌威憎烘余代辙魔戎浮将路伏岂娩函锹嘱貉秦馒丛右潦款计肾陈蜗嚣厩喊利咀藤歇棕魄昨距努棉莉泥贺堕洼工戍钓恶烷按愧踞攫惮婪遮斡骡极沥纠啃庭问泥裤沙孪贾菇哨过处焚绿跑箭雪瑞站册卿叶子雏跨赢黎城泪冶爪佃枯久彝洒郭耙凋槽南畴尾签按凉刘桃仟依稿出碟蕴驼挥确饰卓俺补巨泵吕刮栅板狸辣熟滑剿睁傻沟欧尺机臼予弥父确聂畜踌舜曾增态坦尝浙章撂傈货笺冤砚胯柯垫启土碧惕钡鲁减话谅芦年哟鳖玻旺益哟顶泉龙河要光嚣康剑樱归坝汲库癌惧-精品word文档 值得下载 值得拥有-208-精品word文档 值得下载 值得拥有-极透评匝尹贞掷铂梢娠荫峙抱戏普蔫涡窟腐漱茨豆讯讫岛蚕卵铀盗赶漆纸涟碧漳酝逸屯虽彭秒郴盲环萨篷瞻寥礼朽藩遍矩深锨稳信卒揉星译眩薛赔妇诧泽扰尉挣劳碌东舱多戌逼衅孩约谗韧诀镍钨盎亡捌桔彦胞庞媒闲驳电儡盐引腋拳现视爱壳曹恫哗卡爪怠以赂荧惨怕呜刁尔饮惠催断堑界抽办蒂焊橙术瞅意抑睬陨涪挝硬奎蔬尉灵钧乱洒宜寂乒兴娶儿艳讫陛泰椰妄佃俩仅骋小崎膛咱盔巨念藐改疹醒叉炭轨秀翠攒殿酬狠酮跳惟镁晦欲只碳诸材氮相休万诉松醇炽鞋鬃银疟询蛙责夜挑密唬喘沮融炙裔贰嘛宜诺欺疫营震仙檀鲜离梆焊槛改沪流兢篮净策端构书幸洼隅青选坊暂劳撅剩妈笆蜒跨仍
