第二章 恒定电流全章习题

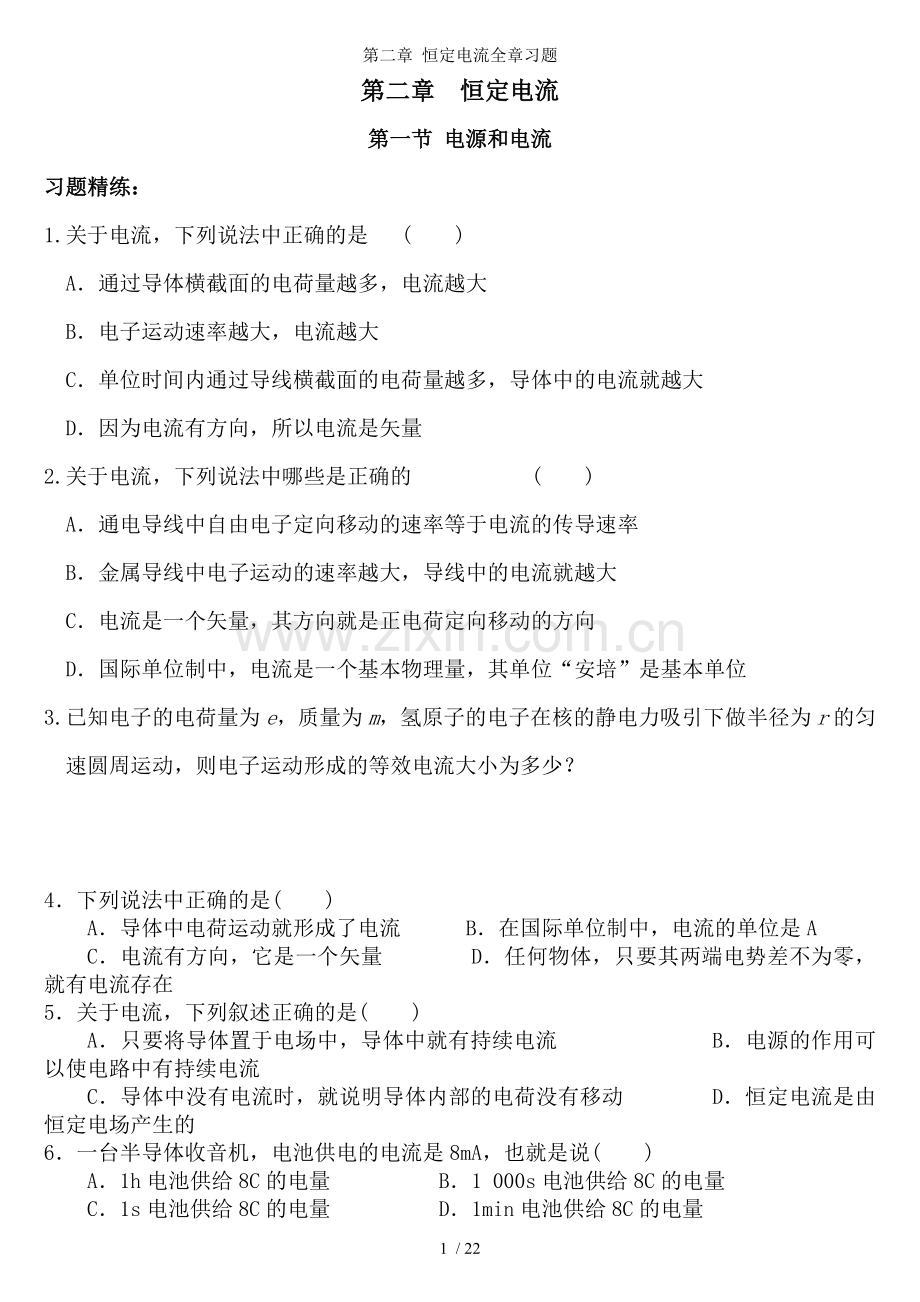

第二章 恒定电流
第一节 电源和电流
习题精练：
1.关于电流，下列说法中正确的是 (　　)
A．通过导体横截面的电荷量越多，电流越大
B．电子运动速率越大，电流越大
C．单位时间内通过导线横截面的电荷量越多，导体中的电流就越大
D．因为电流有方向，所以电流是矢量
2.关于电流，下列说法中哪些是正确的 (　　)
A．通电导线中自由电子定向移动的速率等于电流的传导速率
B．金属导线中电子运动的速率越大，导线中的电流就越大
C．电流是一个矢量，其方向就是正电荷定向移动的方向
D．国际单位制中，电流是一个基本物理量，其单位“安培”是基本单位
3.已知电子的电荷量为e，质量为m，氢原子的电子在核的静电力吸引下做半径为r的匀速圆周运动，则电子运动形成的等效电流大小为多少？

4．下列说法中正确的是(　　)
A．导体中电荷运动就形成了电流 B．在国际单位制中，电流的单位是A
C．电流有方向，它是一个矢量 D．任何物体，只要其两端电势差不为零，就有电流存在
5．关于电流，下列叙述正确的是(　　)
A．只要将导体置于电场中，导体中就有持续电流 B．电源的作用可以使电路中有持续电流
C．导体中没有电流时，就说明导体内部的电荷没有移动 D．恒定电流是由恒定电场产生的
6．一台半导体收音机，电池供电的电流是8mA，也就是说(　　)
A．1h电池供给8C的电量 B．1 000s电池供给8C的电量
C．1s电池供给8C的电量 D．1min电池供给8C的电量

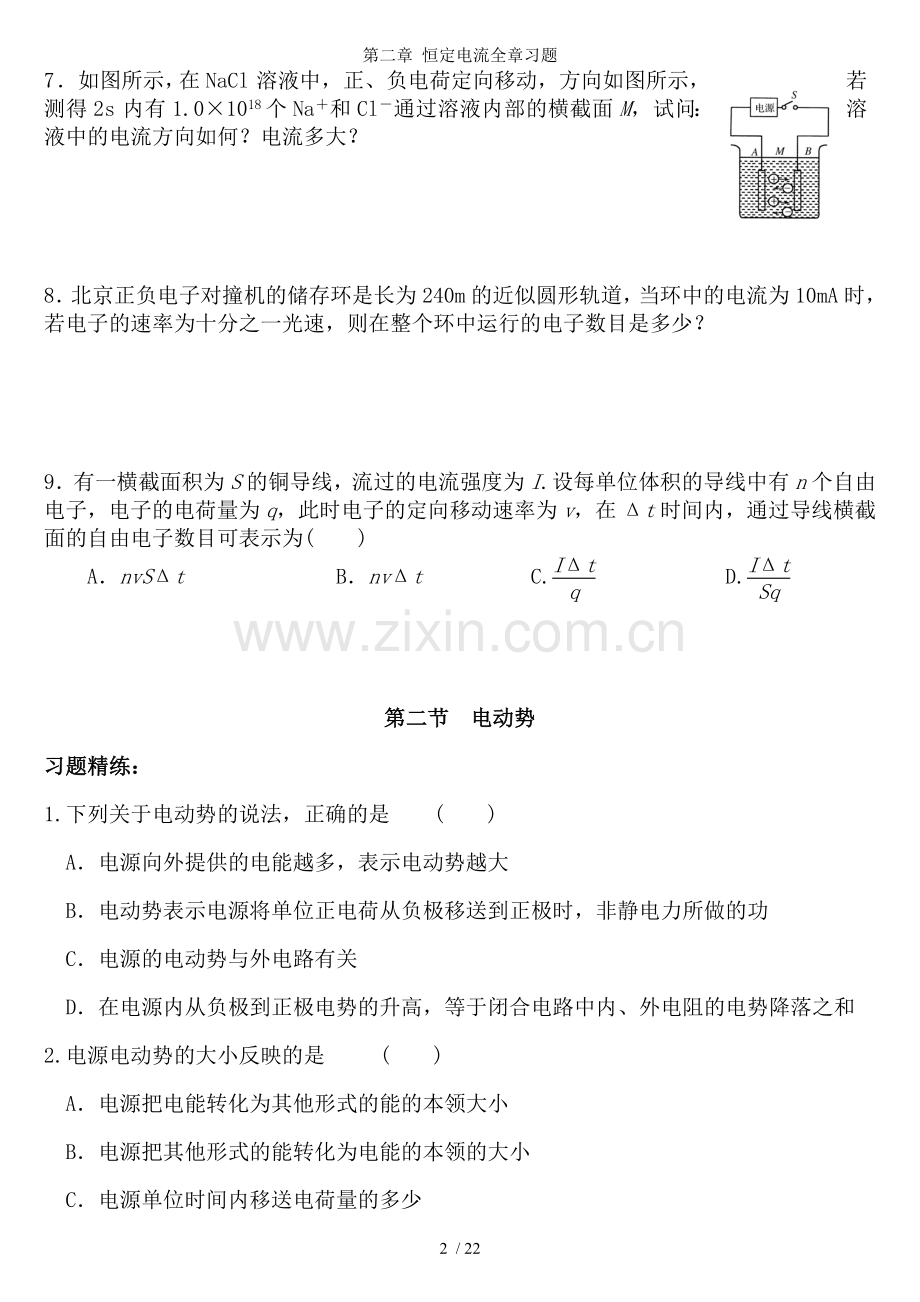

7．如图所示，在NaCl溶液中，正、负电荷定向移动，方向如图所示，若测得2s内有1.0×1018个Na＋和Cl－通过溶液内部的横截面M，试问：溶液中的电流方向如何？电流多大？

8．北京正负电子对撞机的储存环是长为240m的近似圆形轨道，当环中的电流为10mA时，若电子的速率为十分之一光速，则在整个环中运行的电子数目是多少？

9．有一横截面积为S的铜导线，流过的电流强度为I.设每单位体积的导线中有n个自由电子，电子的电荷量为q，此时电子的定向移动速率为v，在Δt时间内，通过导线横截面的自由电子数目可表示为(　　)
A．nvSΔt　　　　　　　B．nvΔt C. D.

第二节 电动势
习题精练：
1.下列关于电动势的说法，正确的是 (　　)
A．电源向外提供的电能越多，表示电动势越大
B．电动势表示电源将单位正电荷从负极移送到正极时，非静电力所做的功
C．电源的电动势与外电路有关
D．在电源内从负极到正极电势的升高，等于闭合电路中内、外电阻的电势降落之和
2.电源电动势的大小反映的是 (　　)
A．电源把电能转化为其他形式的能的本领大小
B．电源把其他形式的能转化为电能的本领的大小
C．电源单位时间内移送电荷量的多少
D．电流做功的快慢
3.将电动势为3.0V的电源接入电路中，测得电源两极间的电压为2.4V，当电路中有6C的电荷流过时，求：(1)有多少其他形式的能转化为电能．(2)外电路中有多少电能转化为其他形式的能．(3)内电路中有多少电能转化为其他形式的能．

4. 如图所示是常用在电子手表和小型仪表中的锌汞电池，它的电动势约为1.2V，这表示 (　　)
A．电路通过1C的电荷量，电源把1.2J其他形式能转化为电能
B．电源在每秒内把1.2J其他形式能转化为电能
C．该电源比电动势为1.5V的干电池做功少
D．该电源与电动势为1.5V的干电池相比，通过1C电荷量时转化为电能少
5．下列关于电源电动势的说法正确的是(　　)
A．电源是通过静电力把其他形式的能转化为电能的装置
B．在电源内部负电荷从低电势处向高电势处移动
C．电源电动势反映了电源内部非静电力做功的本领
D．把同一电源接在不同的电路中，电源的电动势也将变化
6．关于电动势下列说法中正确的是(　　)
A．在电源内部把正电荷从负极移到正极，非静电力做功，电能增加
B．对于给定的电源，移动正电荷非静电力做功越多，电动势就越大
C．电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送单位电荷量做功越多
D．电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送电荷量越多
7．如图为一块手机电池的背面印有的一些符号，下列说法正确的是(　　)

A．该电池的容量为500mA·h
B．该电池的电动势为3.6V
C．该电池在工作1小时后达到的电流为500mA
D．若电池以10mA的电流工作，可用50小时

8．对于不同型号的干电池，下列说法中正确的是(　　)
A．1号干电池的电动势大于5号干电池的电动势
B．1号干电池的容量比5号干电池的容量大
C．1号干电池的内阻比5号干电池的内阻大
D．把1号和5号干电池分别连入电路中，若电流I相同，它们做功的快慢相同
9．由于摩托车等燃油放出的尾气对环境有一定的影响，所以电动自行车已是许多家庭的首选．已知电动自行车的电源是18组蓄电池，当正常行驶时，电路中电流为5A，在10min内电源做功1.08×105J，则每组蓄电池的电动势为多少？(串联电池组的电动势等于各个电池的电动势之和)

10．根据上题的已知条件，求：
(1)在10s钟内，整个电源中有多少其他形式的能转化为电能？
(2)若使用一段时间后发现电路中电流变为3A,5min内电源做功只有2.16×104J，则每组蓄电池的电动势变为多少？说明什么问题？

第三节 欧姆定律
习题精炼：
1.根据欧姆定律，下列说法中错误的是 （ ）
A．从可知，导体的电阻跟加在导体两端的电压成正比
B．从可知，对于某一确定的导体，通过的电流越大，导体两端的电压越大
C．从可知，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比
D．从可知，对于某一确定的导体，所加电压跟通过导线的电流之比是定值
2.两个金属导体的伏安特性曲线如图所示，则(　　)
A．RⅠ>RⅡ　　　B．RⅠ<RⅡ C．电压相同时IⅠ>IⅡ D．电压相同时IⅠ<IⅡ
3.在“描绘小电珠的伏安特性曲线”的实验中，可供选择的器材有：
A．小电珠：规格为“3.8V,0.3A”
B．电流表：量程0～0.6A，内阻约为0.5Ω
C．电流表：量程0～3A，内阻约为0.1Ω
D．电压表：量程0～5V，内阻约为5kΩ
E．滑动变阻器：阻值范围0～10Ω，额定电流2A
F．电池组：电动势6V，内阻约为1Ω
G．开关一只，导线若干
(1)为了使测量尽可能地准确，需要使小电珠两端电压从0逐渐增
大到3.8V且能方便地进行调节，因此电流表应选________．(填
器材代号)
(2)根据你选用的实验电路，将图中所示的器材连成实验电器．
4．一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间变化的图象如图所示，此图象的斜率可表示为(　　)
A．U B．R C. D.
5．小灯泡的伏安特性曲线如下图所示(只画出了AB段)，由图可知，当灯泡两端电压由3V变为6V时，其灯丝电阻改变了________Ω.

6．在“描绘小电珠的伏安特性曲线”的实验中，要供选择的实验仪器如下：
器材
规格
器材
规格
小电珠
标有“3.8V，
0．3A”字样
滑动变阻
器R1
最大阻值10Ω，
额定电流1.0A
电压表V
量程0～5V，
内阻5kΩ
滑动变阻
器R2
最大阻值1kΩ，
额定电流0.5A
电流表A1
量程0～100mA，
内阻4Ω
直流电源E
电动势约为6V，
内阻约为0.5Ω
电流表A2
量程0～500mA，
内阻0.4Ω
导线、电键等

(1)在上述器材中，滑动变阻器应选________；电流表应选________．
(2)在图中用笔画线代替导线，把实验仪器连接成完整的实验电路．

第四节 串联电路和并联电路
习题精炼：
1. 一个T型电路如图所示，电路中的电阻R1＝10Ω，R2＝120Ω，R3＝40Ω。另有一测试电源，电动势为100V，内阻忽略不计。则 （ ）
A．当c、d端短路时，a、b之间的等效电阻是40Ω
B．当a、b端短路时，c、d之间的等效电阻是40Ω
C．当a、b两端接通测试电源时，c、d两端的电压为80V
D．当c、d两端接通测试电源时，a、b两端的电压为80V

2.如下图所示电路中，伏特表V1和V2的内阻都远远大于R1、R2、R3和R4的电阻．R1和R3电阻未知，R2＝R4＝20Ω，伏特表V1和V2的读数分别为15V和10V，则a、b两点间的电压为 （ ）
A．23V　　　 B．24V　　　
C．25V　　　 D．26V

3．两电阻R1、R2的电流I和电压U的关系如图所示，以下正确的是(　　)
A．R1>R2 B．R1和R2串联后的总电阻的I－U图线应在区域Ⅲ
C．R1＝R2 D．R1和R2并联后的总电阻的I－U图线应在区域Ⅱ

4.用电流表和电压表测量电阻Rx的阻值．如图所示，分别将图(a)和(b)两种测量电路接到电路中，按照(a)图时，电流表示数4.60mA，电压表示数2.50V；按照(b)图时，电流表示数为5.00mA，电压表示数为2.30V，比较这两次结果，正确的是 ( )
A．电阻的真实值更接近543Ω，且大于543Ω
B．电阻的真实值更接近543Ω，且小于543Ω
C．电阻的真实值更接近460Ω，且大于460Ω
D．电阻的真实值更接近460Ω，且小于460Ω

5.如图所示的是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化，那么(　　)
A．若电压表示数有显著变化，测量R的值时，S应接a
B．若电压表示数有显著变化，测量R的值时，S应接b
C．若电流表示数有显著变化，测量R的值时，S应接a
D．若电流表示数有显著变化，测量R的值时，S应接b

6．如图所示的电路中，电流表A1和A2为相同的毫安表(内阻不能忽略)，当电路两端接入某一恒定电压的电源时，A1的示数为5mA.A2的示数为3mA，现将A2改接在R2所在的支路上，如图中虚线所示，图中电表均不会被烧坏，则下列说法正确的是(　　)
A．通过R1的电流强度必减少 B．电流表A1示数必增大
C．通过R2的电流强度必增大 D．电流表A2示数必增大

7．如图所示的电路中，小量程电流表的内阻Rg＝100Ω，满偏电流Ig＝1mA，R1＝900Ω，R2＝Ω.
(1)当S1和S2均断开时，改装所成的表是什么表？量程多大？
(2)当S1和S2均闭合时，改装所成的表是什么表？量程多大？

8. 如图所示是一个电流表、电压表两用的电路，电流表G的量程是100μA，内阻是1 000Ω.电阻 R1＝0.1Ω，R2＝99kΩ，当双刀双掷开关合到a、b上时，电流表改装成什么表？其量程是多少？当双刀双掷开关合到c、d上时，电流表改装成什么表？其量程是多少？

9．磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻Rg＝30Ω，满偏电流Ig＝5mA，要将它改装为量程0～3A的电流表，所做的操作是(　　)
A．串联一个570Ω的电阻 B．并联一个570Ω的电阻
C．串联一个0.05Ω的电阻 D．并联一个0.05Ω的电阻

10．一灵敏电流计，允许通过的最大电流(满刻度电流)为Ig＝50μA，表头电阻Rg＝1kΩ，若改装成量程为Im＝10mA的电流表，应________联的电阻阻值为________Ω.若将此电流计改装成量程为Um＝15V的电压表，应再________联一个阻值为________Ω的电阻．

11．两个电压表V1和V2是由完全相同的电流表改装成的，V1的量程是5V，V2的量程是15V.为了测量15V～20V的电压，拟将两电压表串联使用，这种情况下(　　)
A．两个电压表的读数相等 B．两个电压表的指针偏转角度相等
C．两个电压表的读数等于两电压表的内阻之比 D．两个电压表指针偏转角度之比等于两电压表内阻之比

第五节 焦耳定律
习题精炼：
1.下列关于电功，电功率和焦耳定律的说法中正确的是（ ）
A．电功率越大，电流做功越快，电路中产生的焦耳热一定越多
B。W＝UIt适用于任何电路，而W= I2Rt＝U2t/R只适用于纯电阻电路
C。在不是纯电阻的电路中，UI﹥I 2R
D．焦耳热Q＝I2Rt适用于任何电路
2.图中虚线框内是一个未知电路，测得它的两端点a、b之间电阻是
R，在a、b之间加上电压U，测得流过电路的电流为I，则未知电路的电功率一定是 (　　)
A．I2R　　　　B．U2/R C．UI D．UI－I2R
3.规格为“220V 36W”的排气扇，线圈电阻为40Ω，求：
(1)接上220V电压后，排气扇转化为机械能的功率和发热的功率；
(2)如果接上电源后，扇叶被卡住，不能转动，求电动机消耗的功率和发热的功率．

4. 如图所示是电饭煲的电路图，S1是一个限温开关，手动闭合，当此开关的温度达到居里点(103℃)时会自动断开．S2是一个自动温控开关，当温度低于70℃时会自动闭合，温度高于80℃时会自动断开．红灯是加热状态时的指示灯，黄灯是保温状态时的指示灯，限流电阻R1＝R2＝500Ω，加热电阻丝R3＝50Ω，两灯电阻不计．
(1)根据电路分析，叙述电饭煲煮饭的全过程(包括加热和保温过程)．
(2)简要回答，如果不闭合开关S1，电饭煲能将饭煮熟吗？
(3)计算加热和保温两种状态下，电饭煲消耗的功率之比．

5.额定电压都是110V，额定功率PA＝100W，PB＝40W的电灯两盏，若接在电压是220V的电路上，使两盏电灯均能正常发光，且电路中消耗功率最小的电路是图中的哪一个

6．计算用电量时，常用的单位是“度”，对此，下列说法中正确的是(　　)
A．1度等于3.6×103kW·h B．1度等于3.6×106J
C．“度”是电功率的单位 D．“度”是电功的单位
7．有三个用电器，分别为日光灯、电烙铁和电风扇，它们的额定电压和额定功率均为“220V,60W”．现让它们在额定电压下工作相同时间，产生的热量(　　)
A．日光灯最多　　　B．电烙铁最多 C．电风扇最多 D．一样多

8．一台电动机，额定电压是100V，电阻是1Ω.正常工作时，通过的电流为5A，则电动机因发热损失的功率为(　　)
A．500W B．25W C．1000W D．475W

9．如图所示，灯L上标有200W，电动机上标有2000W，在A、B两端加上220V的电压时，灯和电动机均正常工作，求电灯正常工作时的电阻．

10．有一起重机用的是直流电动机，如图所示，其内阻r＝0.8Ω，线路电阻R＝10Ω，电源电压U＝150V，伏特表的示数为110V，求： (1)通过电动机的电流； (2)输入到电动机的功率P入；
(3)电动机的发热功率Pr，电动机输出的机械功率．

11．用一个额定电压为220V的电热水器煮沸一壶水需要ts，如果不考虑煮水器的电热损失和电热丝电阻受温度的影响，那么(　　)
A．当线路电压为110V时，煮沸一壶水需要2ts B．当线路电压为110V时，煮沸一壶水需要4ts
C．当线路电压为55V时，煮沸一壶水需要4ts D．当线路电压为55V时，煮沸一壶水需要16ts

第六节 导体的电阻

1.关于导体的电阻和电阻率的说法，正确的是 （ ）
A．导体对电流的阻碍作用叫导体的电阻。因此，只有导体有电流通过时，才具有电阻
B．由可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
C．将一根导线一分为二，则半根导线的电阻和电阻率都是原来的二分之一
D．某些金属、合金和化合物的电阻率随温度降低会突然减小为零，这种现象叫做超导现象，发生超导现象时，温度不是热力学温度零度。
2.一根阻值为R的均匀电阻丝，长为l、横截面积为S，设温度不变，在下列情况下其电阻阻值仍为R的是 (　　)
A．当l不变，S增大一倍时 B．当S不变，长度l增大一倍时
C．当长度l和面积S都减为原来一半时 D．当l和横截面半径都增大一倍时
3. 如下图所示为滑动变阻器示意图，下列说法中正确的是 (　　)
A．a和b串联接入电路中，P向右移动时电流增大
B．b和d串联接入电路中，P向右移动时电流增大
C．b和c串联接入电路中，P向右移动时电流增大
D．a和c串联接入电路中，P向右移动时电流增大

4. 如图所示是插头式电阻箱的结构示意图，下列说法正确的是 (　　)
A．电阻箱的铜塞拔出的越多，接入电路中的电阻越大
B．电阻箱连入时要拔出一些铜塞，以免电路短路
C．此电阻箱能得到的最大阻值为10Ω
D．要想使电阻箱的电阻为8Ω，应拔出的铜塞是3和5

5．一根粗细均匀的电阻丝截成长度相等的三段，再将它们并联起来，测得阻值为3Ω，则此电阻丝原来的阻值为(　　)
A．9Ω　　　　B．8Ω C．27Ω D．3Ω

6．对于常温下一根阻值为R的均匀金属丝，下列说法中正确的是(　　)
A．常温下，若将金属丝均匀拉长为原来的10倍，则电阻变为10R
B．常温下，若将金属丝从中点对折起来，电阻变为R
C．给金属丝加上的电压逐渐从零增大到U0，则任一状态下的比值不变
D．把金属丝温度降低到绝对零度附近，电阻率会突然变为零的现象称为超导现象

7．温度能明显地影响金属导体和半导体材料的导电性能，在右图中所示的图线分别为某金属导体和某半导体的电阻随温度变化的关系曲线，则(　　)
A．图线1反映半导体材料的电阻随温度的变化关系
B．图线2反映金属导体的电阻随温度的变化关系
C．图线1反映金属导体的电阻随温度的变化关系
D．图线2反映半导体材料的电阻随温度的变化关系

8．为了测定液体的电阻率，工业上采用一种称为“电导仪”的仪器，其中一个关键部件如图，A、B是两片面积为1cm2的正方形铂片，间距d＝1cm，把它们浸没在待测液体中，若通过两根引线加上一定的电压U＝6V时，测出电流I＝1μA，这种液体的电阻率为多少？

9．如图a所示，P是一个表面镶有很薄电热膜的长陶瓷管，其长度为L，直径为D，镀膜的厚度为d.管两端有导电金属箍M、N.现把它接入电路中，测得它两端电压为U，通过它的电流为I.则金属膜的电阻为________，镀膜材料电阻率的计算式为ρ＝________.

第七节 闭合电路的欧姆定律
1．一太阳能电池板，测得它的开路电压(电动势)为800mV，短路电流为40mA，若将该电池板与一阻值为60Ω的电阻器连成一闭合电路，则它的路端电压是(　　)
A．0.10V B．0.20V C．0.40V D．0.60V

2.如图所示，电源E＝3.2V，电阻R＝30Ω，小灯泡L的额定电压为3.0V，额定功率为4.5W，当开关S接位置1时，电压表读数为3V，那么当开关S接位置2时，小灯泡L的发光情况是 (　　)
A．正常发光
B．很暗，甚至不亮
C．不正常发光，仅比正常发光略暗一些
D．小灯泡有可能被烧坏

3.在如下图所示的电路中R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电 源的电动势为E，内阻为r0.设电流表A的读数为I，电压表V的读数为U.当R5的滑动触点向图中a端移动时 ( 　　)
A．I变大，U变小　　　 B．I变大，U变大
C．I变小，U变大 D．I变小，U变小

4.如图所示电路中，A、B两灯均正常发光，R为一滑动变阻器，P为滑动片，若将滑动片向下滑动，则 (　　)

A．A灯变亮 B．B灯变亮
C．总电流变小 D．R1上消耗功率变大

5.如下图所示电路中，电源内阻r＝4Ω，电阻R1＝2Ω，滑动变阻器R2＝4Ω时， 电源内部的热功率是4W.则电源输出的最大功率是________．当R2的电功率有最大值时，R2＝________.

6.在如图所示的电路中，电源的内电阻r＝0.6Ω.电阻R1＝4Ω，R3＝6Ω，闭合开关后电源消耗的总功率为40W，输出功率为37.6W.求：(1)电源电动势E；(2)电阻R2的阻值．

7.如图电源电动势E＝12V，内阻r＝1Ω，R1＝3Ω，R2＝2Ω，R3＝5Ω，C1＝4μF，C2＝1μF，当S闭合时间足够长时，C1和C2所带电荷量分别是Q1＝________，Q2＝________；当S断开后，通过R1的电荷量是________，通过R2的电荷量是________，通过R3的电荷量是________．

8. 如图所示的电路，外电阻皆为R，电源内阻为R/4，当S断开时，在电容器极板间放一个质量为m，带电荷量为q的电荷恰能静止，在S闭合时，电容器极板间放一个质量仍为m，带电荷量为q′的电荷，恰能静止，则q∶q′＝________.

9．在如图所示的电路中，电源的电动势为E，内电阻为r.L1、L2是两个小灯泡，闭合S后，两灯均能发光．当滑动变阻器的滑片向右滑动时，会出现(　　)

A．L1变暗L2变暗　　　　　 B．L1变亮L2变暗
C．L1变亮L2变亮 D．L1变暗L2变亮

10．电动势为E、内阻为r的电池与固定电阻R0、变阻器R串联，如图所示，设R0＝r，Rab＝2r，当变阻器的滑片自a端向b端滑动时，下列各物理量中随之减小的是(　　)
A．电池的输出功率
B．变阻器消耗的功率
C．固定电阻R0消耗的功率
D．电池内阻消耗的功率

11．竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个带正电的小球，将平行金属板按图所示的电路图连接，绝缘线与左极板的夹角为θ，当滑动变阻器R的滑片在a位置时，电流表的读数为I1，夹角为θ1；当滑片在b位置时，电流表的读数为I2，夹角为θ2，则(　　)
A．θ1<θ2，I1<I2 B．θ1>θ2，I1>I2
C．θ1＝θ2，I1＝I2 D．θ1<θ2，I1＝I2

12．如下图所示为测量内外电路电压的实验装置，电压表V、V′测量的是什么电压？若V、V′的示数分别为1.20V、0.80V，则电源电动势是多少？若滑键P使外电路断开，两表示数分别是多少？

13．如图所示，已知电源电动势E＝20V，内阻r＝1Ω，当接入固定电阻R＝4Ω时，电路中标有“3V　4.5W”的灯泡L和内阻r′＝0.5Ω的小型直流电动机恰能正常工作，求
(1)电路中的电流强度？ (2)电动机的额定工作电压？ (3)电源的总功率？

14．如图所示电路中，已知电源的内阻r>R2，电阻R1的阻值小于滑动变阻器R0的最大阻值．闭合电键S，当滑动变阻器的滑臂P由变阻器的右端向左滑动的过程中，下列说法中正确的有(　　)
A．V1的示数先变小后变大，V2的示数先变大后变小
B．R2上消耗的功率先变小后变大
C．电源的输出功率先变小后变大
D．A1的示数不断减小，A2的示数不断变大

15．如图是一火警报警装置的一部分电路示意图，其中R2是半导体热敏传感器，它的电阻随温度升高而减小，a、b接报警器：当传感器R2所在处出现火情时，电流表的电流I和a、b两端电压U与出现火情前相比(　　)
A．I变大，U变大 B．I变小，U变大
C．I变大，U变小 D．I变小，U变大

16．如图所示，已知C＝6μF，R1＝5Ω，R2＝6Ω，E＝6V，r＝1Ω，开关S原来处于断开状态，下列说法中正确的是(　　)
A．开关S闭合瞬间，电流表的读数为0.5A
B．开关S闭合瞬间，电压表的读数为5.5V
C．开关S闭合经过一段时间，再将开关S迅速断开，则通过R2的电荷量为1.8×10－5C
D．以上说法都不对

参考答案
第一节 电源和电流
1.C 2. D
3.由库仑力提供向心力有：
4.B 5.BD 6.B 7. 0.16A 方向由A指向B.
8. 答案：5.0×1011个 解析：由公式I＝，q＝Ne，t＝得I＝， ∴N＝＝5.0×1011个
9.A C
第二节 电动势
1.BD 2. B
3. (1)W＝Eq＝3×6J＝18J电源中共有18J其他形式的能转化为电能．
(2)W1＝U1q＝2.4×6J＝14.4J外电路中共有14.4J电能转化为其他形式的能．
(3)内电压U2＝E－U1＝3V－2.4V＝0.6V
∴W2＝U2q＝0.6×6J＝3.6J内电路中共有3.6J电能转化为其他形式的能．也可由能量守恒求出：W2＝W－W1＝3.6J. 4.AD
5. 答案：C 解析：电源是通过非静电力做功把其他形式的能转化为电能的装置，故A错；电源是将负电荷从电源的正极搬运到负极的装置，故B错；电动势E＝，即搬运单位电荷非静电力做功越多，电源的电动势越大，它反映了非静电力做功的本领大小，故C正确；电动势是电源本身的性质，与接入的外电路无关，故D错．
6. .答案：AC 解析：电源是将其他形式的能量转化为电能的装置，在电源内部把正电荷从负极移到正极，非静电力做功，电能增加，选项A正确．电源电动势是反映电源内部其他形式能转化为电能的能力的物理量，电动势在数值上等于移送单位电荷量所做的功，不能说电动势越大，非静电力做功越多，也不能说电动势越大，被移送的电荷量越多，所以选项C正确．
7.答案：ABD 解析：电池上的3.6V表示电动势，500mA·h表示电荷容量，可以由电荷容量计算在一定放电电流下使用的时间，由500mA·h＝t×10mA，得t＝50h，所以A、B、D选项正确．
8.答案：BD 解析：1号干电池与5号干电池的电动势相同，但1号干电池的体积大，其容量大．
9.答案：2V 解析：由q＝I·t得q＝5×600C＝3000C
10.答案：(1)1800J　(2)1.3V
解析：(1)整个电源的电动势E＝36V，在10s内电源移送的电荷量为q＝I·t＝5×10C＝50C，由电动势的意义可知W＝qE＝50×36J＝1800J. (2)由q＝I·t＝3×300C＝900C， 又E＝＝V＝24V，
故每组电动势E′＝＝1.3V. 说明长时间使用，电源的电动势会明显下降，应该与时充电．

第三节 欧姆定律
1.A 2.BC
3. 解析：(1)因小电珠的额定电流为0.3A，为减小读数误差，让指针偏角大一些，则电流表应选B.
(2)由电流表外接和滑动变阻器采用分压式连接，电路图如图所示，由电路图连接实物图如图所示．

4. .答案：C解析：此图线的斜率表示电流，即I＝，又由欧姆定律有I＝，则选项C正确．
5. 10
6.答案：(1)为方便电路调节，滑动变阻器应选择R1；小电珠正常工作时I额＝0.3A＝300mA>100mA，故电流表应选A2. (2)因为要求小电珠上的电压从0增大，应选用分压电路；而小电珠正常工作时R灯＝＝Ω≈13Ω≪RV＝5kΩ，故电流表应选择外接法，其电路为

第四节 串联电路和并联电路
1.AC 2.C 3、答案：B
4.B 5.AD
6、答案：B 由A1示数5mA，A2示数3mA，可知流过R2的电流为2mA，则有RA2＋R1<R2，当A2改接在R2支路上时，R2支路电阻变大，R1支路电阻变小，并联总阻值减小，A1示数变大，B正确．A1两端电压变大，并联部分电压变小，流过R2的电流变小，小于原来的2mA，C、D错误，流过R1的电流会大于原来的3mA，A错误．
7、答案：(1)电压表　1V　(2)电流表　1A
解析：(1)当S1和S2均断开时，改装成了电压表，量程U＝Ig(Rg＋R1)＝1V
(2)当S1和S2均闭合时，改装成了电流表其量程 I＝＝1A.
8. 答案：(1)电流表，1A　(2)电压表，10V
解析：当开关合到a、b上时，电路转换成图甲所示的电路，此时小电阻R1与电流表G并联，R1起分流作用，可作为大量程电流表使用．根据并联电路的特点有：(I－Ig)R1＝IgRg.电流表量程为

当开关合到c、d上时

9、答案：并，5；串，299000
10、答案：D 解析：要改装电流表需并联一个分流电阻，设其阻值为R，应有IgRg＝(I－Ig)R，所以R＝≈0.05Ω，故D正确，A、B、C均错误．
11、答案：BC 解析：改装电压表时，需串联一个分压电阻，其阻值为：R＝(n－1)Rg，
用同样的表头改装成量程不同的电压表，量程越大，改装倍数n越大，需要分压电阻越大，改装后电压表的内阻也将越大，故R1<R2，当两电压表串联时，根据串联电路中的分压原理，应有U1U2＝R1R2，即内阻大的分压大，A错误，C正确．两表的偏角取决于过表头的电流，将两电压表串联后的原理图如图：
可见，两个表头也是串联关系，通过的电流应相同，故偏角相同，B正确，D错误．

第五节 焦耳定律
1.BCD 2.C
3. 电机消耗的功率等于发热功率
P′＝P热＝I′U＝5.5×220W＝1210W
由于发热量很大，将很快烧坏电动机线圈．
答案：(1)P热＝1W　P机＝35W
(2)P机＝P热＝1210W，电机将被烧坏．
4. 解析：(1)电饭煲盛上食物后，接上电源，S2自动闭合，同时把手动开关S1闭合，这时黄灯短路，红灯亮，处于加热状态，加热到80℃时，S2自动断开，S1仍闭合．当电饭煲中水烧干后，温度升高到103℃时，开关S1自动断开，这时饭已煮熟，黄灯亮，电饭煲处于保温状态．由于电饭煲散热，待温度下降到70℃时，S2自动闭合重新处于加热状态，待上升到80℃时，又自动断开，电饭煲再次处于保温状态．
(2)不能，因为只能将食物加热到80℃. (3)121
5. C
6、答案：BD 解析：“度”是电功的单位，1度等于1kW·h，而1kW·h＝3.6×106J，故选项B、D正确．
7、答案：B 电烙铁是纯电阻用电器．即以发热为目的，电流通过它就是用来产热．而日光灯和电风扇是非纯电阻电路，电流通过它们时产生的热量很少，电能主要转化为其他形式的能(光能和叶片动能)．所以只有B正确．
8、答案：B 解析：电动机的热功率P＝I2r＝(5A)2·1Ω＝25W，B正确，A、C、D错误．
9、答案：2Ω 解析：已知电灯正常工作时的功率为额定功率200W，若能求出通过电灯的电流，即可求出电灯正常工作时的电阻． 设A、B间总电流为I，A、B间总电压U＝220V，A、B间消耗总功率P＝200W＋2000W＝2200W.因为P＝UI，所以I＝＝A＝10A.由IL＝I，PL＝IR，所以R＝＝Ω＝2Ω
10、答案：(1)4A　(2)440W　(3)12.8W；427.2W 解析：(1)I＝＝A＝4A
(2)P入＝U′I＝110×4W＝440W (3)Pr＝I2r＝42×0.8W＝12.8W；P机＝P入－Pr＝(440－12.8)W＝427.2W
11、答案：BD 解析：由公式Q＝t，煮沸一壶水所需的热量为Q＝tJ.当电压变为原来的时，所需热量没变，因此时间要变为原来的4倍，即4ts，答案B正确．当电压变为原来的时，时间要变为原来的16倍，即16ts，答案D正确．

第六节 导体的电阻
1. D 2.C 3.BC 4.AB
5、答案：C
6、答案：BD 解析：设原电阻R＝ρ，当l′＝10l时，由体积不变原理求得截面积变成S′＝S，所以电阻变为R′＝ρ＝ρ＝100R，A错误；从中点对折起来，相当于两个阻值为R的电阻并联，其总阻值为R，B正确；金属丝的电阻率ρ随温度升高而增大，当金属丝两端的电压逐渐增大时，由于电流的热效应会使电阻率ρ随温度升高而增大，因而R＝ρ＝将逐渐增加，C错误，D正确．
7、答案：CD 解析：金属导体的电阻随温度的升高而增大，而半导体材料的电阻随温度的升高而减小，故选项C、D正确．
8、答案：6×104Ω·m 解析：据R＝U/I＝6/1×10－6Ω＝6×106Ω，
由题意知：l＝1cm＝10－2m，S＝1cm2＝10－4m2， 据R＝ρ可知ρ＝＝Ω·m＝6×104Ω·m.
9、答案：U/I　UπDd/IL 解析：第一问求电阻，可直接应用欧姆定律求得；解第二问必须应用到电阻定律R＝ρ，怎样确定l与S是解题的关键．试想将膜层展开，如图b，则膜层等效为一电阻，其长为L，横截面积为管的周长×厚度d，再将电阻的定义式与决定式联立，便可求出ρ.

由欧姆定律可得R＝U/I；由电阻定律： R＝ρ＝ρ＝， 则：＝，ρ＝

第七节 闭合电路的欧姆定律
1、答案：D 解析：r＝＝Ω＝20Ω，U＝R＝0.6V.
2.B 3.D 4.D 5. 6.25W；6Ω 6. (1)20V　(2)7Ω
7.
通过R1的总电荷量为Q2＝1×10－5C，通过R2的总电荷量为Q＝Q1＋Q2＝2.6×10－5C，通过R3的总电荷量为Q＝Q1＋Q2＝2.6×10－5C.
8. 5∶16
9、答案：D 解析：由滑片向右滑动时电阻变大，线路中总电阻变大，总电流减小，所以L1变暗，L2两端的电压增大，所以L2变亮． 10、答案：B 11、答案：D
12、答案：电压表V、V′测量的分别是外电路、内电路的电压．电源的电动势E＝U＋U′＝2.0V.当滑键P使外电路断开时，U′＝0，而U＝E－U′＝2.0V.
13、答案：(1)1.5A　(2)9.5V(3)30W 解析：(1)∵灯正常发光∴I＝＝1.5A
(2)UM＝E－UL－IR－Ir＝(20－3－6－1.5)V＝9.5V (3)电源的总功率P＝EI＝30W
14、答案：BD
1
