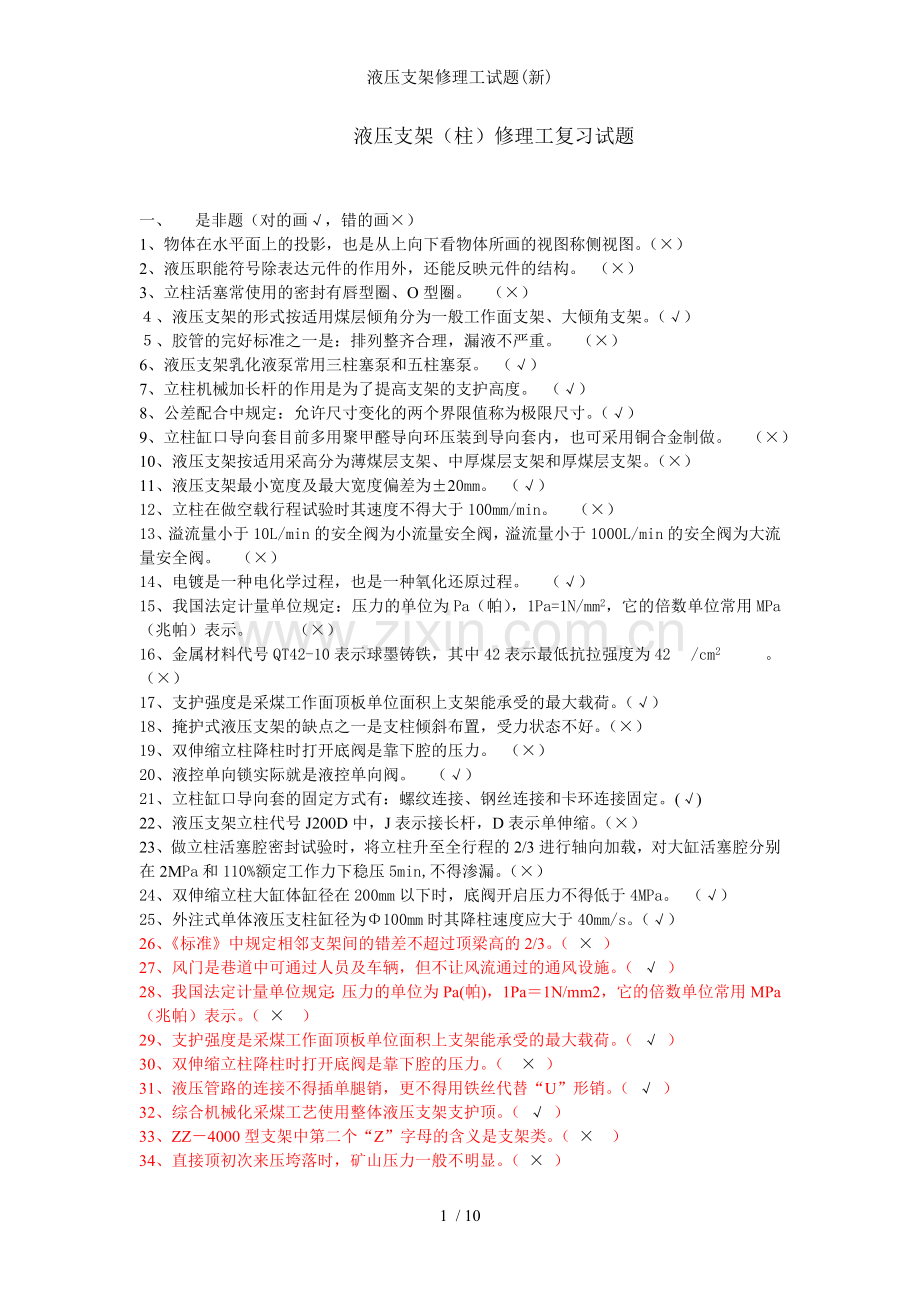

液压支架修理工试题(新)
液压支架（柱）修理工复习试题

一、 是非题（对的画√，错的画×）
1、物体在水平面上的投影，也是从上向下看物体所画的视图称侧视图。（×）
2、液压职能符号除表达元件的作用外，还能反映元件的结构。 （×）
3、立柱活塞常使用的密封有唇型圈、O型圈。 （×）
４、液压支架的形式按适用煤层倾角分为一般工作面支架、大倾角支架。（√）
５、胶管的完好标准之一是：排列整齐合理，漏液不严重。　（×）
6、液压支架乳化液泵常用三柱塞泵和五柱塞泵。 （√）
7、立柱机械加长杆的作用是为了提高支架的支护高度。 （√）
8、公差配合中规定：允许尺寸变化的两个界限值称为极限尺寸。（√）
9、立柱缸口导向套目前多用聚甲醛导向环压装到导向套内，也可采用铜合金制做。 （×）
10、液压支架按适用采高分为薄煤层支架、中厚煤层支架和厚煤层支架。（×）
11、液压支架最小宽度及最大宽度偏差为±20mm。 （√）
12、立柱在做空载行程试验时其速度不得大于100mm/min。 （×）
13、溢流量小于10L/min的安全阀为小流量安全阀，溢流量小于1000L/min的安全阀为大流量安全阀。 （×）
14、电镀是一种电化学过程，也是一种氧化还原过程。 （√）
15、我国法定计量单位规定：压力的单位为Pa（帕），1Pa=1N/mm2，它的倍数单位常用MPa（兆帕）表示。 （×）
16、金属材料代号QT42-10表示球墨铸铁，其中42表示最低抗拉强度为42 /cm2。 （×）
17、支护强度是采煤工作面顶板单位面积上支架能承受的最大载荷。（√）
18、掩护式液压支架的缺点之一是支柱倾斜布置，受力状态不好。（×）
19、双伸缩立柱降柱时打开底阀是靠下腔的压力。 （×）
20、液控单向锁实际就是液控单向阀。 （√）
21、立柱缸口导向套的固定方式有：螺纹连接、钢丝连接和卡环连接固定。(√)
22、液压支架立柱代号J200D中，J表示接长杆，D表示单伸缩。（×）
23、做立柱活塞腔密封试验时，将立柱升至全行程的2/3进行轴向加载，对大缸活塞腔分别在2MPa和110%额定工作力下稳压5min,不得渗漏。（×）
24、双伸缩立柱大缸体缸径在200mm以下时，底阀开启压力不得低于4MPa。 （√）
25、外注式单体液压支柱缸径为Φ100mm时其降柱速度应大于40mm/s。（√）
26、《标准》中规定相邻支架间的错差不超过顶梁高的2/3。（ × ）
27、风门是巷道中可通过人员及车辆，但不让风流通过的通风设施。（ √ ）
28、我国法定计量单位规定：压力的单位为Pa(帕)，1Pa＝1N/mm2，它的倍数单位常用MPa（兆帕）表示。（ × ）
29、支护强度是采煤工作面顶板单位面积上支架能承受的最大载荷。（ √ ）
30、双伸缩立柱降柱时打开底阀是靠下腔的压力。（ × ）
31、液压管路的连接不得插单腿销，更不得用铁丝代替“U”形销。（ √ ）
32、综合机械化采煤工艺使用整体液压支架支护顶。（ √ ）
33、ZZ－4000型支架中第二个“Z”字母的含义是支架类。（ × ）
34、直接顶初次来压垮落时，矿山压力一般不明显。（ × ）
35、工作面顶板处理方法有垮落法和充填法两种。（ × ）
36、任何人不准随意拆除和调整支架上的安全阀。（ √ ）
37、液压支架支撑时施于顶板的力叫工作阻力。（ × ）
38、更换液压元件时，必须关闭高压截止阀或停泵的条件下进行。（ √ ）
39、液压支架完好标准规定：侧护板变形不超过10mm。（ √ ）
40、液压职能符号除表达元件的作用外，还能反映元件的结构。（ × ）
41、“安全第一，预防为主”是工业企业生产必须遵循的指导思想和行动准则，是党和国家的一贯方针。（ √ ）
42、低瓦斯矿井中，采掘工作面的瓦斯浓度每班至少检查三次。（ × ）
43、支架初撑力是指支架对顶板的主动支撑力。（ √ ）
44、工作面液压支架初撑力不低于规定值的70%。（ × ）
45、综采工作面超前支护范围内支架完整无缺，高度不低于1.8米，有0.6米宽的人行道。( × )
46、职工有依法享受劳动保险的权利。（ √ ）
47、压力传动系统的压力受到负载阻力和液压阻力的阻碍而形成的。（ √ ）
48、《煤矿安全规程》适用范围只限于全国国有煤矿企业。（ × ）
49、安全阀是支架液压控制系统中限定液体压力的元件。（ √ ）
50、采煤工作面可以用单体液压支柱作推溜器。（ × ）
51、支架顶梁包括加长梁、前梁和主梁。（ × ）
52、液压支架的移架速度应于采煤机的牵引速度相适应。（ √ ）
53、支架在工作面进行部件、拆装更换时，应注意顶板冒落，做好人身和设备的防护工作。（ √ ）
54、支架上的液压部件及管路系统在有压力的情况下也可进行修理及更换。（ × ）
55、支架上适应的各种液压缸和阀件等液压元件，可以在井下拆装。（ × ）。
56、采掘工作面风流中瓦斯浓度达到1.5%，必须停止电钻打眼。（ × ）
57、支架及运输机要垂直，偏差为±＜7°。（ × ）
58、工作面有浮矸煤石时，不可强行拉架。（ × ）
59、支架工移架降柱前，先打开架间喷雾。（ √ ）
60、支架工必须持证上岗，否则按三违处罚。（ √ ）
二、选择题
1、钢是指含碳量低于______%,并含有少量硅、锰、硫、磷等杂质的铁合金。
A 0.2 B 0.3 C 0.25 (A)
2、设计时给定的尺寸称____尺寸。
A 设计 B 基本 C 实际 (B)
3、液压支架安全阀定期抽查试验，开启压力不小于____PH（额定工作压力）。
A 0.7 B 0.8 C 0.9 (C)
4、活柱镀层损伤主要表现在机械损伤和_____损伤。
A 腐蚀 B 放炮 C 运输磕碰 (A)
5、掩护式支架前、后连杆及掩护梁和底座构成 _____。
A 支架主体结构 B 支架主要结构 C 四连杆机构 (C)
6、放顶煤液压支架有低位、中位和_____位三种。
A 侧位 B 前位 C 高位 (C)
7、内供式千斤顶的供液接头，安装在______。
A 缸体两端孔口上 B 活塞杆伸出端 C 缸体前端孔口上 (B)
8、液压支架完好标准规定，活柱局部轻微锈斑面积不大于_____mm2。
A 50 B 100 C 150 (A)
9、提高液压支架的初撑力，可以避免_____的离层。
A 顶板 B 老顶 C 直接顶 (C)
10、液压支架的形式按适用采高分为薄煤层支架、中厚煤层支架和____支架。
A 厚煤层 B 特厚煤层 C 大采高 (C)
11、常用手工锯条的规格有___齿,___齿和___齿三种规格。
A 大、中、小 B 长、中、短 C 粗、中、细 (C)
12 、_____控制阀以滑阀应用最广，其基本图形符号是方框，有几个方框就有几位。
A 压力 B 流量 C 方向 (C)
13、液压支架常用乳化油的牌号为____。
A M5 B M10 C M—T (B)
14、液压支架安全阀每____就应轮换送厂检修调试一次。
A 半年 B 1年 C 2年 (A)
15、液压支架进液管的过滤器，每___应有计划地分批进行轮换清洗。
A 半月 B 1月 C 半年 (B)
16、KJR10—380型高压胶管接头使用O形圈的规格公称尺寸为 ____mm.
A 13×1.9 B 15×2.4 C 18×2.4 (B)
17、液压支架换向阀做密封试验时，供入公称压力和____MPa的压力，各密封在5min之内不得渗漏。
A 2 B 3 C 5 (A)
18、机械制图中规定：最大极限尺寸减基本尺寸所得的代数差，称 ___。
A 上公差 B 极限公差 C 上偏差 (C)
19、蓄能器是缓冲元件，为缓和乳化液泵的脉动和储蓄____而设置。
A 动能 B 流量 C 液压能 (C)
20、液压支架橡胶密封件是用天然橡胶、____橡胶等按一定比例配炼制成的。
A 丁 月青 B 耐油 C 耐热 (A)
21、液压支架大修后性能试验抽样率为_____。
A 3% B 4% C 5% （A）
22、液压支架做性能试验时，在额定压力下，支架的初撑力不得小于额定初撑力的_____。
A 95% B 90% C 85% (B)
23、液压支架检修质量标准规定：构件表面上出现的凹坑面积不得超过____cm 2.
A 80 B 90 C 100 (C)
24、溢流量小于16L/min的安全阀为小流量安全阀，溢流量为 _____L/min的安全阀为中流量安全阀。
A 16～100 B 10～100 C 10～1000 (A)
25、液压支架最小宽度及最大宽度偏差为±______mm。
A 20 B 30 C 50 (A)
26、整体移溜时弯曲部分的长度不得小于（ ）。
A、10m B、15m C、20m (B)
27、采煤工作面基本支护方式有（ ）两种。
A、点柱和支架 B、密集支柱和支架 C、丛柱和金属棚 (A)
28、支架结构和支护（ ）对控顶区直接顶动态有直接的影响。
A、密度 B、数量 C、载荷 (A)
29、倾斜煤层的倾角为（ ）。
A、45°～90° B、0°～25° C、25°～45° (C)
30、蓄能器是缓冲元件，为缓和乳 化液泵的脉动和储蓄（ ）而设置。
A、动能 B、流量 C、液压能 (C)
31、立柱防尘圈有JF型橡胶防尘圈和GF型（ ）防尘圈。
A、O型 B、蕾型 C、骨架式 (C)
32、采煤工作面的风速最高不得大于（ ）。
A、4m/s B、5m/s C、6m/s (A)
33、支架要排列成一架直线，其偏差不得超过（ ）mm。
A、±50 B、±60 C、±100 (A)
34、综采工作面液压支架使（ ）工序实现了机械化。
A、落煤及装煤 B、装煤及支护 C、支护及采空区处理 (C)
35、液压支架的初撑力不得低于规定值的（ ）
A、50％ B、60％ C、80％ (C)
36、液压支架初撑力不低于规定值的（ ）。
A、70% B、75% C、80% D、85% (C)
37、煤层爆炸的爆炸温度一般为（ ）。
A、600—1050° B、650—1050 °C、750—1050° D、650—1100° (B)
38、综采工作面乳化液泵站和液压系统完好、不漏液，压力大于或等于30MPa，乳化液浓度不低于（ ）。
A、2% —3% B、3% —5% C、2% —5% D、3% —4% (B)
39、支架支柱及缸体动作可靠无损坏，密封良好，无窜液、漏液现象。支柱和千斤的划痕深度不能大于（ ）mm砸伤面积不大于50mm2。
A、0.3mm B、0.5mm C、0.8mm D、1.0mm (B)
40 、工作面倾角大于（ ）时，要采取防倒、防滑措施。
A、12° B、13 ° C、14° D、15° (D)
41、每个生产矿井必须至少有2 个能行人的通达地面的安全出口，各个出口间的距离不得小于（ ）M。
A、15 B、20 C、25 D、30 (D)
42、每隔两年，必须对从事井下工作的职工进行一次培训，时间不少于（ ）天。
A、7 B、10 C、15 D、一个月 (B)
43、采掘工作面风流中二氧化碳浓度达到（ ）时，必须停止工作，撤出人员，查明原因，制定措施，进行处理。
A、0.5% B、1.0% C、1.5% D、2.0% (C)
44、综采工作面机道梁端至煤壁顶板冒落高度不大于（ ）。
A、200 B、300 C、400 D、450 (B)
45、采掘工作面的进风流中，氧气浓度不低于（ ），二氧化碳浓度不超过0.5%。
A、15% B、20% C、25% D、30% (B)
46、综采工作面倾角大于 时，支架要采取防倒、滑措施。
A、20° B、15° C、25° D、30° (B)
47、工作面移架时前后 米内不得有其他人。
A、2 B、3米 C、4米 D、5米 (B)
48、综采工作面为防止冒顶事故其端面距不能大于 。
A、100-200mm B、200-250mm C、250-300mm D、300-350mm (C)
49、乳化液泵额定压力为 。
A、20 Mpa B、25 Mpa C、30 Mpa D、35 Mpa (C)
50、支架顶梁及顶板需平行支设，其最大仰俯角小于 度。
A、5°　　B、7° C、9° D、15° (B)
51、当采高超过 米或片帮严重时，液压支架必须有护帮板。
A、2米 B、2.5米 C、2.8米 D、3米 (D)
52、采煤工作面两巷安全出口高度为 米
A、1.5米 B、1.8米 C、2米 D、2.2米 (B)
53、采煤工作面风流中的二氧化碳浓度达到 度时，必须停止工作，撤出人员。
A、1% B、1.5% C、1.7% D 、2%、 (B)
54、直径为100mm的单体液压支柱，其初设支柱初撑力必须 。
A、≥60KN B、≥70 KN C、≥80 KN D、≥90 KN (D)
55、我矿现在使用支架架型为 。
A、支撑式 B、掩护式 C、支撑掩护式 (C)
56、移架工作要滞后采煤机后滚筒约（ ）米。
A、1.5～2.5m B、1.5～3 m C、1.5～5m (B)
57、采煤工作面基本支护方式有（ ）两种。
A、点柱和支架 B、密集支柱和支架 C、丛柱和金属棚 (C)
58、支架结构和支护（ ）对控顶区直接顶动态有直接的影响。
A、密度 B、数量 C、载荷 (B)
59、煤层厚度在1.3～3.5m叫（ ）。
A、厚煤层 B、中厚煤层 C、薄煤层 (B)
60、蓄能器是缓冲元件，为缓和乳 化液泵的脉动和储蓄（ ）而设置。
A、动能 B、流量 C、液压能 (B)
三、填空题
1、机械图有三个投影面，V表示正面投影，H表示水平面投影，W表示侧面投影。
2、液压传动最基本的技术参数是工作液的压力和流量。
3、ZD1600/7/13型液压支架中“D”代表__垛式___。
4、乳化液泵站的工作压力靠__卸载阀__保证。
5、初撑力计算公式fc=40中，D的单位是cm、p的单位是MPa、fc的单位是___KN__。
6、侧护板的作用是：①消除架间缝隙；②移架导向；③防止降架倾倒④____调整支架间距__。
7、用于放顶煤采煤方法的液压支架称为_放顶煤支架___。
8、液压支架完好标准规定：活柱和活塞杆无严重变形，用_500__mm钢尺靠严测量，其间隙不大于__1__mm。
9、立柱缸口一般采用__防尘圈__来防止粉尘赃物带入缸内。
10、液压支架乳化液泵常用的柱塞密封为V形密封圈和__矩__形密封圈。
11、液压支架各种阀座、阀芯、导向环和挡圈等主要密封件的材质一般为___聚甲醛___。
12、O形密封圈在静止条件下可承受__100__MPa或更高的压力。
13、外注式单体液压支柱靠活柱自重和__复位弹簧__来降柱。
14、立柱代号D200Y中D表示___单伸缩___Y表示掩护式或__支撑掩护式_。
15、液控单向阀封闭压力不得低于公称压力的_95__%。
16、立柱缸口一般采用___蕾形圈___进行密封。
17、提高液压支架初撑力，可以避免__直接顶的离层___。
18、主视图表达了物体_上下_、_左右___的位置关系，反映物体的高度和长度。
19、蕾形圈最高工作压力可达__60__MPa。
20、换向阀做密封试验时，手柄处于中间位置向进液口分别供入公称压力和__2__MPa的压力，各密封5min后，不得渗漏。
21、气囊式蓄能器是一个长圆形钢瓶，里面常装有 波纹 形橡胶气囊。
22、液压支架检修质量标准规定：构件平面上出现的凸起面积不得超过100cm2,高度不得超过10 mm.。
23、 双伸缩立柱大缸体缸径在200mm以下时，底阀开启压力不得低于 4 MPa。
24、液压支架完好标准规定：安全阀定期抽查试验，开启压力不小于0.9 PH。
25、提高初撑力可以使支撑力及顶板压力较早地取得平衡，缩短顶板急速下沉时间，从而减少顶板的下沉量。
四、问答题
1、平衡千斤顶安设在什么类型支架上的什么地方？它的作用是什么？
答：平衡千斤顶安设在掩护式支架梁及掩护梁之间，用以调整顶梁和掩护梁间的夹角，提高顶梁的切顶性能，同时承受一部分顶梁前端的压力。
2、蓄能器的作用是什么？
答：蓄能器的作用是吸收高压系统中的压力脉动，稳定工作压力，延长液压系统元件的使用寿命。
3、液压支架立柱缸口导向套的作用及要求是什么？
答：导向套在立柱升降时起导向作用。它及活塞杆表面既要紧密接触又要动作灵活，同时要求承受外部载荷对活塞杆形成的横向力、弯曲力及振动等。
4、什么是液压支架（柱）的初撑力及工作阻力？
答：支柱支设时施于顶板的支撑力称支柱的初撑力；当支架的全部支柱活塞腔内的压力都达到泵站额定工作压力时，支架对顶板的支撑力称为支架的初撑力。
支柱承受顶板来压时的最大支撑力称为支柱的工作阻力；当支架内所有支柱都达到工作阻力时，支架对顶板的最大支撑力称为支架的工作阻力。
5、什么是金属材料的疲劳和疲劳极限？
答：金属材料在长期多次反复交变应力作用下发生破坏的现象称为疲劳破坏，简称“疲劳”。
6、四连杆机构的作用是什么？其运动轨迹是怎样的？
答：四连杆机构的作用是：①使支架能承受较大的水平力；
②支架高度变化时，借助四连杆机构的作用，使支架顶梁前端点及煤壁间距离变化较小，有利于顶板管理。
四连杆机构的运动轨迹是双扭线近似直线部分。
7、什么是浮动活塞式千斤顶？
答：浮动活塞式千斤顶是一种特殊结构的双作用千斤顶。它可以使其拉力大于推力，以适应拉架的需要。这种千斤顶的活塞套装在活塞杆上，可以在活塞杆上滑动。活塞外圆及缸壁之间、活塞内圆及活塞杆表面之间都安装有双向密封圈。
8、什么是钢的热处理？及其他加工方法有什么不同？
答：钢的热处理就是把钢在固态下加热到一定温度，进行必要的保温，并以适当的速度冷却到室温，以改变钢的内部组织，从而得到所需性能的工艺方法。
热处理及其它加工方法（铸造、锻造、焊接、切削加工等）不同。它只改变金属材料的组织和性能，而不改变其形态和大小。
9、塞尺有什么用途？使用时应注意什么？
答：塞尺又叫厚簿规，在维修中常用来测量配合表面的间隙。
使用时应注意：①使用前应清除塞尺和工件的灰尘和油污
②根据零件尺寸的需要，可用一篇或数片重叠插入间隙内
③测量时不可强行插入，以免折断塞尺
④不宜测量圆面、球面及温度很高的工件
10、液压传动系统有哪几部分组成？各部分的功能是什么？
答：液压传动系统由液压动力源、液压执行元件、液压控制元件、液压辅助元件和工作液体组成。各部分的功能是：
①液压动力源：它是将原动机所提供的机械能转变为工作液体的液压能的机械装置，通常为液压泵。
②液压执行元件：它是将液压泵所提供的工作液的液压能转变为机械能的机械装置，称液动机。作直线往复运动的液动机称为液压缸，作旋转运动的液动机称液压马达。
③液压控制元件：它是对液压泵系统中工作液体的压力、流量和流动方向进行调节、控制的机械装置，通常为液压阀。
④液压辅助元件：它包括液箱、管道、接头、密封元件、滤油器、蓄能器、冷却器及各种液体参数的监测仪表等。它们的功能是多方面的。
⑤工作液体：它是能量的承受和传递介质，也起着润滑运动零件和冷却传动系统的作用。
11、绘图说明单向锁紧推溜千斤顶基本控制回路？
答：单向锁紧推溜千斤顶基本控制回路如图。在推溜千斤顶的后腔（活塞腔）设一组液控单向阀，防止拉架时将输送机拉回。

五、计算题
1、 某支架弹簧式安全阀溢流口直径为10mm，开启开力为30Mpa，试求开启时的弹簧压力是多少KN？
答：弹簧压力为 F = π/4·d2×p =π/4×0.012×30×103 =2.356 (KN)

2、 已知XRB200/20型乳化液泵的柱塞直径为50㎜，行程为66㎜，曲轴转速为563r/min，柱塞数为3，容积效率η=0.92。试计算其流量。
答：流量为：Q =π/4·d2·l·n·Z·η×10-3
=π/4×52×6.6×563×3×0.92×10-3
=200(L/min)
3、 已知某液压支架使用浮动活塞千斤顶进行推溜、拉架，其缸径为140㎜，杆径为85㎜，工作压力为32Mpa，试计算其推溜力和拉架力。
答：推溜力 F推 =π/40·d2·p =π/40×8.5×32 =181.6(KN)
拉架力 F 拉 =π/40（D2 - d2）32 =π/40（142 –8.52）32 =311（KN）4、ZZ7200/20.5/3.2型支撑掩护式支架的立柱为4根，立柱缸径位230㎜，安全阀的整定压力为43.2Mpa，求该支架的工作阻力？
答： FZ =π/40·D2·pan·N =π/40×232×43.2×4 =7200(KN)

六、操作题
1、操作掩护式支架平衡千斤顶应注意哪些事项？
答：①老顶来压时，应向平衡千斤顶活塞杆腔供液，使支架顶梁受拉，这时支架外载荷力作用点后移，增强支架的切顶能力。
②在中等稳定以下顶板或直接顶较松软的工作面使用、端面顶板需要加强维护时，应向平衡千斤顶活塞腔供液，千斤顶活塞杆外伸，使支架顶梁受压，这时，支架外载合力作用点前移，有利于顶梁端部对端面顶板的维护。
③ 在松软底板的工作面，直接顶许可的条件下，向平衡千斤顶活塞杆腔供液，使顶梁受拉，支架外载合力作用能点后移，减少支架底板前部的比压，可避免支架前部陷入底板，对移架造成困难。
4、 放顶煤液压支架的操作程序是怎样的？
答：放顶煤液压支架的操作程序及一般支架相似，只增加了一个放煤工序。根据经验，放煤步距为1～1.5 m 最佳、回采率最高，常用的是“两刀一放”即采煤机割两刀煤，放一次顶煤。
对于输送机，放顶煤液压支架的操作程序是：
采煤机割第一刀→移架→推前部输送机→移后部输送机→采煤机割第二刀→移架→推前部输送机→放顶煤。
顶煤松软、破碎好、块度小时，一般采用两人操作，单轮间隔放顶煤方式，即每隔一架打开一个放煤窗口，单数（或双数）支架的顶煤放煤放完后，再放双数（或单数）的，直至放完（见矸）。操作时，一人放单数、一人放双数，一前一后，同时操作，两人间隔距离10m 左右，互不影响。
对顶煤较硬、破碎程度茶、块度大时，一般由两人操作，采用多轮顺序放顶煤方式，即按支架顺序，一个窗口、一个窗口的放。操作时，一人依次逐架放煤，先放顶煤约1/3。另一人间隔10m 左右，跟着放剩余的煤，一前一后，同时操作。均匀放煤。见矸关窗。
5、 作升柱时立柱生不起来或伸出太慢是什么原因？怎么检查？
答：立柱不升或伸出太慢的原因可能是：
① 支架检修后截止阀未打开
② 泵的流量太小或压力太低；可通过推移千斤顶进行检查
③ 操纵阀窜液，可听听阀内有无“吱吱”响声来进行检查
④ 液控单向阀顶杆密封损坏，立柱环形腔不能回液；可打开立柱环形腔接头看有无工作液流出，进行检查
⑤ 操纵阀的凸轮或顶杆磨损，操作时升柱阀打不开
⑥ 立柱活塞密封损坏，活塞腔及环形腔窜液
⑦ 活柱弯曲蹩卡，可用钢板尺在同轴方向及活柱靠严检查
⑧ 安全阀有泄漏，可观察阀的部件来进行检查
6、 操作降柱时立柱不降或降得很慢是什么原因？
答：推移千斤顶移架慢或不能移架可能是：
① 工作面多头作业，泵的流量小，压力低
② 回液管路堵塞，可拆开千斤顶接头进行检查
③ 乳化液泵或载阀故障，泵压低
④ 操纵阀窜液，阀内有“吱吱”响声
⑤ 千斤顶活塞密封损坏，环形腔及活塞腔窜液
⑥ 支架下陷或底板有台阶
⑦ 降柱太少，阻力大
7、 液压支架中修周期是怎样规定的？中修的主要内容是什么？
答：煤炭工业部（86）煤生字第133号文规定：“液压支架中修周期一般为使用1年或采完1～2个工作面”。
液压支架的中修应在矿机修厂进行，其主要内容有：
① 对支架的构件包括顶梁、底座、掩护梁、四连杆、伸缩梁、前梁、护帮板侧护板和推拉杆等进行全面检查；对有严重变形、开焊及裂纹的进行修复或更换
② 对立柱、千斤顶应逐个打压试验；对有内外泄漏、划痕、碰伤，或缸体、活柱、活塞杆变形的立柱、千斤顶应予以解体清洗、修复或更换
③ 检查侧护板复位弹簧及各销轴，变形严重的应予以修复或更换
④ 各种阀应逐个进行打压试验，对不合格的应予以解体、清洗、修复或更换
⑤ 重新调试安全阀
⑥ 检查全部高压胶管、管接头，损伤者应予以更换
⑦ 作好中修的各种记录
8、 液压支架的大修周期是怎样规定的？大修的主要内容是什么？
答：煤炭工业部（86）煤生字第133号文规定：“液压支架中修周期一般为使用2～3年或采完100～200万吨煤”。
液压支架的大修应在修理中心或矿务局修理厂进行，其主要修理内容如下：
① 对支架的构件包括顶梁、底座、掩护梁、四连杆、伸缩梁、前梁、护帮板侧护板、推移框架等进行全面分解、清洗、检查、修理或更换
② 检查侧护板复位弹簧及各销轴
③ 立柱、千斤顶全部分解清洗、检查；对有镀层的锈蚀、划痕和碰伤超过标准的，应重新电镀；更换全部密封件，并打压试验
④ 阀类应全部分解清洗，更换损坏的零件及密封件，按规定打压试验，逐个调定安全阀的压力
⑤ 逐个检查高压管接头、接头座，更换全部接头密封件
⑥ 给大修检查合格的支架除锈、喷漆
⑦ 做好检修、试验记录
9、 液压支架立柱、千斤顶的检修质量标准是怎样的？
答：⑴立柱、千斤顶及密封圈相配合的表面有下列缺陷时允许用油石维修：
① 轴向划痕深度小于0.2㎜，长度笑语50㎜
② 径向划痕深度小于0.3㎜，长度小于圆周的1/3
③ 轻微擦伤面积小于50㎜2
④ 同一圆周上划痕不多于2条，擦伤不多于2处
⑤ 镀层出现轻微锈斑，整件上不多于3处，每处面积不大于25㎜2
⑵活塞杆的表面粗糙度不得大于 ,缸体内孔的表面粗糙度不得大于 。
⑶立柱活塞杆的直线度不得大于1/1000，千斤顶活塞杆的直线度不得大于2/1000
⑷各类型缸体不得弯曲变形，内孔的直线度不得大于0.5/1000；缸孔直径扩大、圆度、圆柱度均不得大于公称尺寸的2/1000
⑸缸体不得有裂纹，缸体端部的螺纹、环形槽或其它连接部位必须完整，管接头不得有变形现象
⑹缸体非配合表面应无毛刺，划伤深度不得大于1㎜
⑺其它配合尺寸应能保证互换组装要求
10、 使用CZ型拆柱机分解拆卸外注式单体支柱的操作程序是怎样的？
答：①拆三用阀 将三用阀右阀筒插入卸阀装置卡圈内，用插销将右阀筒及卡圈连接。起动卸阀装置电动机，主轴带动卡圈、右阀筒旋转，使右阀筒从柱头中退出，用手锤退出左阀筒，完成三用阀拆卸
②卸底座钢丝 用自动调心卡盘夹紧底座，用液压夹头夹紧支柱液压缸使之固定。起动电动机，随着主轴转动调心卡盘、愈加愈紧，主轴带动调心卡盘连同支柱底座传动，使底座及液压缸间产生相对运动。底座及液压缸间松动后，拔出连接钢丝，反向起动电动机，调心卡盘自动松开底座，操作尾片阀，使液压夹头松开液压缸
③卸手把体 用自动调心卡盘夹紧支柱液压缸（此时底座未卸下），将支柱手把体卡在液压夹头挡块上，使之不能转动。起动主电动机，调心卡盘带动支柱液压缸转动，使液压缸及手把体间产生相对转动，松动后拔出连接钢丝
④卸底座、顶盖 用液压夹头夹紧支柱液压缸，操纵首片阀（在单独的操纵箱上），使拔柱千斤顶带动导向滑车、活柱体、将底座从液压缸中顶出。反向操纵首片阀，使活柱顶盖移至卸盖装置挡块右侧，用挡块卡住顶盖，操纵首片阀，使拔柱千斤顶、活柱体向床头方向移动，顶盖即从活柱中脱落
⑤卸活柱体 顶盖卸下后，操纵首片阀，使拔柱千斤顶带动活柱体从支柱液压缸中抽出，同时将手把体带出，再操纵尾片阀，松开液压卡头，取下液压缸，完成支柱拆卸解体

10 / 10
