上湖大桥支座-方案-secret.doc

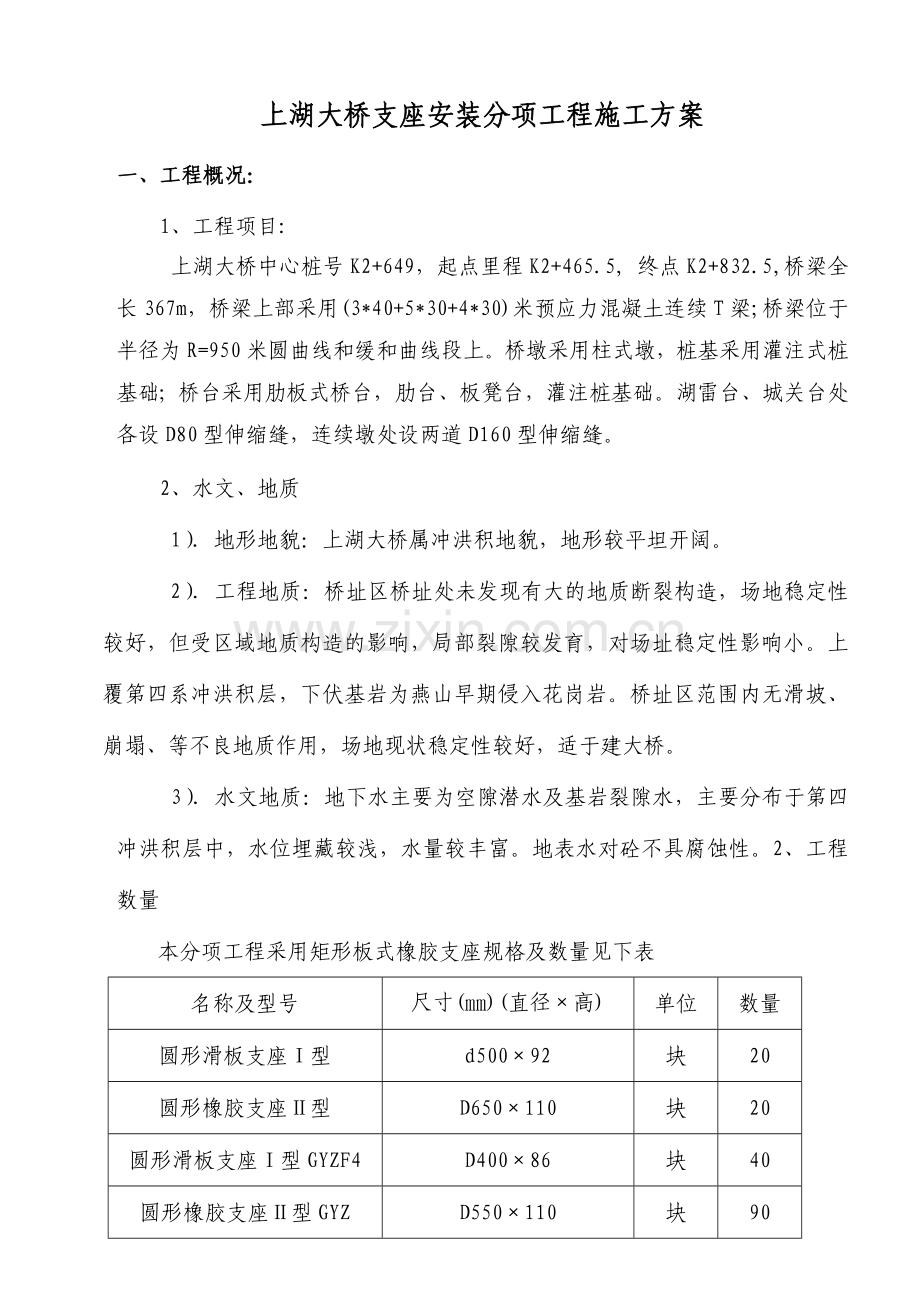

上湖大桥支座安装分项工程施工方案
一、工程概况：
1、工程项目:
上湖大桥中心桩号K2+649，起点里程K2+465.5, 终点K2+832.5,桥梁全长367m，桥梁上部采用(3*40+5*30+4*30)米预应力混凝土连续T梁;桥梁位于半径为R=950米圆曲线和缓和曲线段上。桥墩采用柱式墩，桩基采用灌注式桩基础；桥台采用肋板式桥台，肋台、板凳台，灌注桩基础。湖雷台、城关台处各设D80型伸缩缝，连续墩处设两道D160型伸缩缝。
2、水文、地质
1）．地形地貌：上湖大桥属冲洪积地貌，地形较平坦开阔。
2）．工程地质：桥址区桥址处未发现有大的地质断裂构造，场地稳定性较好，但受区域地质构造的影响，局部裂隙较发育，对场址稳定性影响小。上覆第四系冲洪积层，下伏基岩为燕山早期侵入花岗岩。桥址区范围内无滑坡、崩塌、等不良地质作用，场地现状稳定性较好，适于建大桥。
3）．水文地质：地下水主要为空隙潜水及基岩裂隙水，主要分布于第四冲洪积层中，水位埋藏较浅，水量较丰富。地表水对砼不具腐蚀性。2、工程数量
本分项工程采用矩形板式橡胶支座规格及数量见下表
名称及型号
尺寸(㎜)(直径×高)
单位
数量
圆形滑板支座Ⅰ型
d500×92
块
20
圆形橡胶支座Ⅱ型
D650×110
块
20
圆形滑板支座Ⅰ型GYZF4
D400×86
块
40
圆形橡胶支座Ⅱ型GYZ
D550×110
块
90

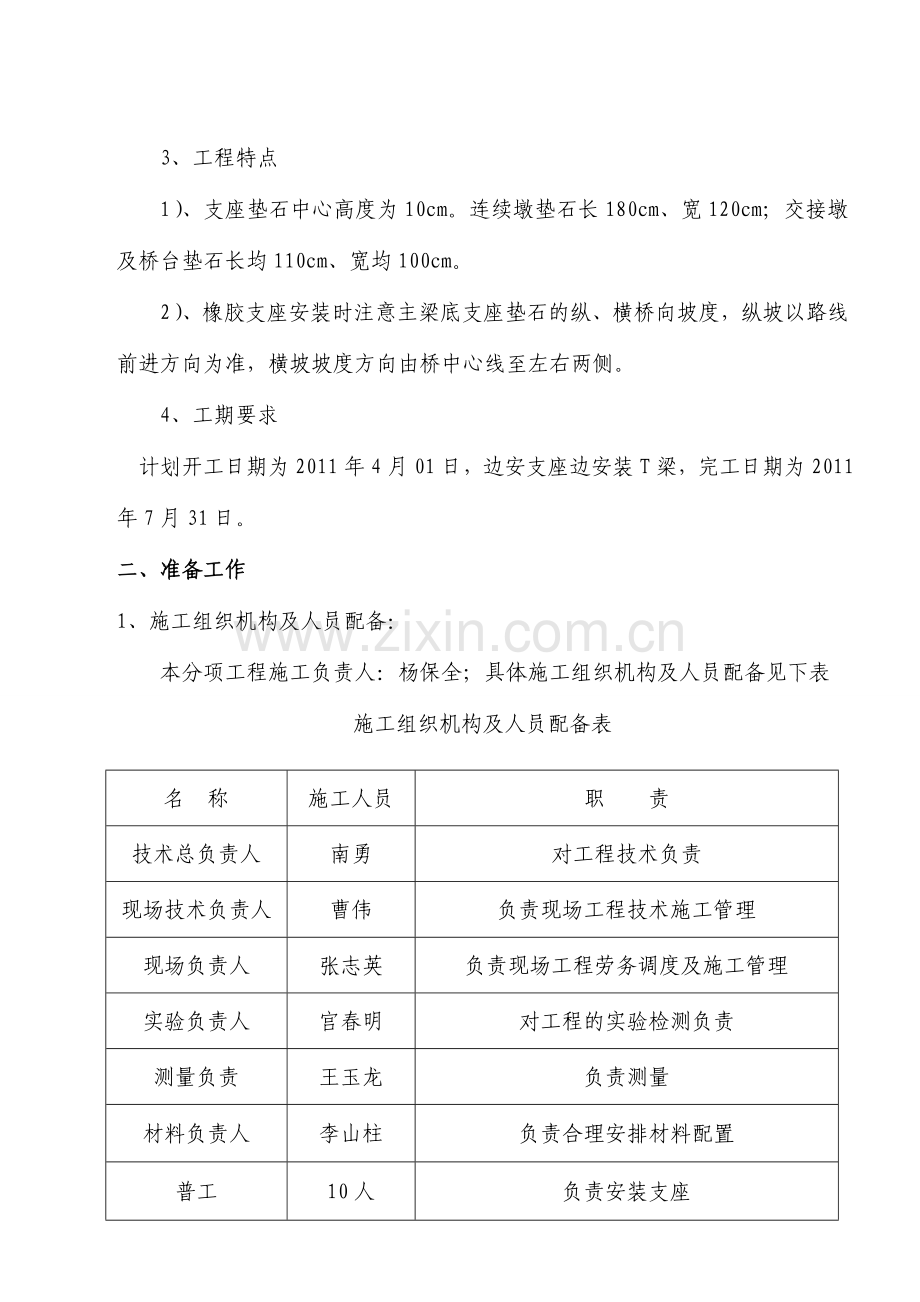

3、工程特点
1）、支座垫石中心高度为10cm。连续墩垫石长180cm、宽120cm；交接墩及桥台垫石长均110cm、宽均100cm。
2）、橡胶支座安装时注意主梁底支座垫石的纵、横桥向坡度，纵坡以路线前进方向为准，横坡坡度方向由桥中心线至左右两侧。
4、工期要求
计划开工日期为2011年4月01日，边安支座边安装T梁，完工日期为2011年7月31日。
二、准备工作
1、施工组织机构及人员配备：
本分项工程施工负责人：杨保全；具体施工组织机构及人员配备见下表
施工组织机构及人员配备表
名 称
施工人员
职 责
技术总负责人
南勇
对工程技术负责
现场技术负责人
曹伟
负责现场工程技术施工管理
现场负责人
张志英
负责现场工程劳务调度及施工管理
实验负责人
宫春明
对工程的实验检测负责
测量负责
王玉龙
负责测量
材料负责人
李山柱
负责合理安排材料配置
普工
10人
负责安装支座
2、技术准备
技术人员认真学习设计图纸，掌握招标文件、施工技术规范，向现场施工作业人员进行详细的安全、技术交底。测量人员认真细致的审阅施工设计图纸，根据施工进度施测出垫石、挡块及橡胶支座的坐标位置及高程，并向施工人员进行详细的书面数据交底。
3、材料准备
本工程所用板式橡胶支座已到场，并通过试验检测。
三、 橡胶支座安装施工方法
本分项工程支座安装由专业的桥梁吊装队来完成，在安装前，应检查产品的合格证书中有关技术性能，支座质量必须满足设计和有关规范的要求，如不符合设计要求时，不得使用。安装前将垫石顶面处清理干净，调平砂浆性能应符合设计要求，灌注要密实，不得留有空洞。橡胶支座要按设计位置和高程安装好，底部用环氧树脂水泥砂浆粘结牢固。
1、支座垫石表面应平整、清洁、干爽、无浮沙，同一支座垫石顶面高差不得小于0.5mm。
2、支座进场后应检查支座上是否有制造商的商标或永久性标记。
3、安装前在支座安装位置处刻划中心线，以方便支座就位后校正。
4、支座安装时，应防止支座出现偏压或产生过大的初始剪切变形。安装完成后，必须保证支座与上下部结构紧密接触，不得出现托空现象。
5、对未形成整体的梁板结构，应避免重型车辆通过。
6、支座安装横纵向及相关尺寸详见设计图纸。
四、质量保证措施
4.1、质量目标
本工程总体质量目标为优良合格工程，本工程竣工交付使用时，总体质量达到【公路工程质量检验评定标准】规定的要求，合格率100%。
4.2、支座安装施工质量目标分解：
支座安装施工质量目标分解
检查项目
规定值或允许偏差
支座中心与主梁中线（mm）
应重合，最大偏差＜2
高程
符合设计要求
支座四角高程（mm）
承压力≤5000KN
＜1
承压力＞5000KN
＜2

4.3.质量保证体系：
1、质量保证体系及人员上的保证
建立健全“横向到边，纵向到底，控制有效”的质量保证体系（见图4-1）。项目部设专职质检工程师，施工队设专职质检员，工班设兼职质检员。施工中严格实行“三检制”，形成项目、队、工班、作业人员四级质量控制体系。
建立以项目总工程师为首的技术责任制，健全技术管理体系，实行项目部、施工队两级技术管理。组织技术人员及质检人员认真学习设计文件，技术规范及验收标准。
⑴本工程严格按项目法进行施工管理，工程项目部将ISO9001工作程序贯穿整个施工过程，认真贯彻公司的质量方针和目标，搞好质量管理的基础工作，保证质量体系的有效运行，制定项目经理、总工、施工员、技术员、质控员、材料员及操作人员的岗位责任制。
⑵项目部根据质量目标，编制创优活动计划，职责落实到人。有目的、有计划的开展创优活动，同时制定奖罚办法，调动各级人员的积极性，从而使质量目标得以实现。
⑶施工中执行持证上岗制度，从项目经理、项目总工、质控人员、测量、试验人员、施工操作人员均要取得上岗证，严禁无证上岗。
⑷项目部设置测量组及现场试验室，测量组负责测量复核的管理工作。对重要轴线、水准点进行复核检验，试验室负责各种材料的进场复试及日常试验工作。
⑸工程实行专业化施工，配备桥梁专业施工队。
2、原材料及机械设备上的保证
执行原材料进场检验登记制度，凡进场的原材料，均按规定频率检验，不合格的原材料严禁入场。进场的材料按IS09000标准要求进行合理存放、标识，使材料、成品、半成品的使用具备可追溯性。
项目经理部设中心试验室，并配专职试验人员，针对工程特点配齐必要的检测、试验仪器设备，从原材料控制开始，实施施工全过程测量和试验控制。
3、施工过程中的控制
质量是创优的根本，信誉是质量的保证。只有从工程质量抓起，工程才有优质可言，遵循“信誉为本，质量第一”的宗旨，确保该工程达到优质工程质量标准。
4、强化创优质工程意识，健全规章制度。
牢固树立“优质在握心中”的观念，把质量创优工作贯穿到施工的全过程中，深入到全体职工中，各道工序齐抓共管。
5、做到“一个信心”、“二个服从”、“三道关键”即有信心保质，进度服从质量，成本服从安全；牢牢把握材料料关，施工程序操作关，三级质量检查关；
4.4、技术保证
⑴严格执行公路工程施工规范和质量评定标准，实施质量目标管理，使质量目标层层分解，落实到岗位和个人。
⑵严格执行图纸会审和技术交底制度，施工人员严格按有效的图纸、设计文件、技术交底及有关规范标准和操作规程施工。认真执行隐检、预检制度，加强“三检”制度的落实，未按规定进行检验的工序，不许转入下道工序。
⑶坚决执行原材的进货验证和检验制度，做到不合格的材料不准进场，未经检验合格的材料不准 使用。保证各种测量、试验、计量等器具的精度符合施工生产的需要。

图4-1 质量保证体系
确定质量管理目标
质量保证体系
思 想 体 系
控 制 体 系
组 织 体 系
质量意识教育
质量回访服务
预防为主的方针
施工组织设计与方案控制区
施工准备的质量控制
机具材料的质量控制
施工过程的质量控制
计量标准的质量控制
项 目 经 理 部
工

程

部
质

检

部
工地试验室
财

务

部
机料安全部
综合办公室
施工班组
质量保证体系

⑷测量：导线控制测量、水准控制测量，严格按照规范要求使用其规定的仪器设备，所测成果必须在规范误差内，如有超限必须重测。为保证达到测量精度要求，确保工程质量，结合本工程实际情况，我们从以下几方面加以保证：
分项、分部工程开工前对基准点进行复测，并上报总监办监理工程师，进行复核备案。
施测人员由具有丰富道路桥梁测量经验的持证人员担任，其成员由测量工程师、测量技师、高、中级工组成；
4.5、质量控制
(1) 按照规范、质量标准和设计要求进行工程质量检验评定，对工程用材料、施工工序、工艺 、质量进行全面验收评定，实行自检、互检、交接检，从源头控制抓起，严防质量事故发生。
(2) 加强施工工艺管理，认真执行施工工艺，遵守操作规程。
五、文明安全施工环境保护措施
5.1、文明施工环境保护措施
5.1.1、工作目标：
现场各项管理达标；施工现场场界噪声、固体废弃物、粉尘、污水排放符合标准要求，无严重污染扰民（无投诉、无媒体曝光及受罚）；现场堆放的易飞扬材料100%苫盖或固化处理；最大限度节约水电能源。现场施工材料要作到堆放整齐，并有明显标志。严格按照监理细则要求进行规范化管理。标示牌采用镀锌铁皮制作，尺寸：60×80cm，白底红框黑字，油漆喷涂确保不褪色，数字用彩笔填写，字迹工整清晰可辨。安置于现场醒目位置，并有防雨措施。
文明施工环境保护执行标准：严格执行建设工程施工现场场容卫生、环境保护标准、国家及阿坝州相关法规要求。始终把文明施工环境保护列为主要工作内容之一，加强现场管理，做好文明施工环境保护各项工作。文明施工，树立攀路优美形象，美化环境，保护生态环境美
5.1.2、文明施工措施
（1）为全面加强施工现场管理，提高文明施工和综合管理水平，树立攀路良好的企业形象，做好现场的文明施工和环境保护的宣传工作，营造良好的施工氛围。在项目部文明安全施工领导小组的领导下，结合本工程特点和实际情况，明确职责分工，认真落实项目管理处、总监办及项目部有关文明施工环境保护各项规章制度。
5.1.3、环境保护措施
（1）做好现场的环境保护工作，减少对周围环境的影响
（2）作业前，组织对作业人员进行环境保护方面的宣传教育，统一思想，提高全体作业人员的环境保护意识。
（3）明确职责分工，认真贯彻执行环境保护方面的各项规章制度。
（4）污水、油污控制措施
做好对现场机械设备的定期保养，经常检查设备设施运行情况，发现漏油现象及时维修，防止油料污染土地。
5.2、安全保证措施
5.2.1、安全生产工作目标
（1）无死亡、重伤、无倒塌、无中毒、无爆炸、无重大机械伤害事故；
（2）轻伤频率低于3‰；
（3）不发生火灾事故、爆炸事故和中毒事故；
（4）不发生重大以上甲方交通责任事故；
（5）安全教育培训率100%；
（6）特殊工种作业人员持证上岗率100%；
（7）机电设备（含手持电动工具）检查验收率100%。
5.2.2、执行标准
严格执行建设工程施工现场安全防护、消防保卫标准、国家及阿坝州相关法规要求。坚持“安全第一，预防为主”的方针，认真落实本项目安全生产各项规章制度，加强现场安全管理，做好安全生产各项工作。
5.2.3、组织保证
（1）建立现场安全生产领导组织：在本项目文明安全施工领导小组的领导下，成立本分项工程施工现场领导小组。由项目经理任组长，对本工程安全生产全面负责。
（2）现场设专职安全员一名，根据工程施工作业进展情况适时增加。
（3）各班组长是本班组的兼职安全员，对本班组作业人员的健康和安全全面负责。
（4）项目安保部负责对本工程安全管理进行指导、监督和检查。
5.2.4、制度保障
（1）安全教育
认真贯彻党和国家关于安全生产的方针、政策、法令、法规、标准和条例。在施工过程中坚持把“安全第一，预防为主”安全生产方针贯彻始终。对特种作业人员加强培训工作，电工、司机等特殊工种要经过培训，持证上岗作业。
（2）安全技术交底
①工程开工前，根据项目总工程师或技术负责人总体交底要求，由本工程技术主管向工长、劳务队长或班组长进行书面交底。
②工长、劳务队长或班组长依据书面交底口头向全体施工操作人员进行交底。交底完成后，所有接交底人员必须在交底书上签字。签字原件交安保部留存待查。
③安全技术交底必须细致、全面、有针对性，需要绘制示意图时，须由编制交底人依据规范和现场实际情况绘制。
④有两个以上作业和多工序交叉作业前必须进行安全技术交底。
（3）抓好现场管理。
作业现场安全设施必须齐全、可靠，设备不准带病作业，定期维护保养，消除物质和环境的不安全因素。电缆及风水管路要铺设成线，照明要充足。进入施工现场的作业人员必须佩带安全帽及上岗证、高空作业人员应密切注意下面的来往车辆和行人，使用工具要用绳子栓牢，不用的工具应放在工具袋内，材料机具要放在安全地方。对专职安全员、班组长、从事特种作业的架子工、起重工、混凝土工、电工、爆破工、机动车辆驾驶员等，必须严格按照《特种作业人员安全技术考核管理规则》进行安全教育、考核和定期复核，经过培训考试合格者才能持证上岗。
（4）安全检查制度
项目经理部安全检查小组，规定定期检查日期、参加检查的人员。经理部每半月检查一次，作业班组每天检查一次，非定期检查视工程情况在施工准备前、危险性大、采取新工艺、季节变化、节假日前后等情况下都要检查。
对检查中发现的安全问题、安全隐患，要建立登记、整改、消项制度。定人、定措施、定经费、定完成日期，在隐患没有消除前，必须采取可靠的防护措施。如果有险情，立刻停止使用，处理合格后方可施工。项目部安全生产领导小组见图5-1。
5.2.5、具体安全措施
项目部建立安全管理机构，项目部、施工处均成立安全领导小组，各级安全管理机构按规定配备专职、兼职安全监察人员，形成安全管理网络，授予充分权力。发挥各级安全监督人员的监督保证作用。
（1）设专职安全员经常对现场进行巡视检查，及时纠正违章行为，发现安全隐患及时处理和报告。
（2）各专业工种使用、操作施工机具时，严格执行本工种、本机械的安全操作规程。机械设备设专人负责检修，不得带病运转，不准超负荷作业，不准违章操作。
（3）测量钉桩要注意交通安全，钢钎和其它工具不得随意抛掷。
（4）在606县道主道旁的11#墩柱作业时，严格按照交管局对交通导流方案的批复进行交通疏导人员的配备；安全提示、警示、警告标志及警示灯的码放要做一次全面的检查。
（5）作业人员进出施工现场专车接送，严禁横穿主路。
（6）按照规定全体作业人员身穿反光背心（标志服），待安全帽上岗。
（7）在作业过程中严格执行操作规程，做到不违章指挥，不违章作业。
（8）设专职电工，加强对临时用电的安全管理。接拆电源时必须由专职电工操作，严禁无证人员私自接拆。

项目部安全生产领导小组 图5-1

（9）现场用电严格执行《施工现场临时用电安全技术规范》（JGJ46-2005）要求。
（10）吊装作业时，设专人指挥，吊臂回转半径内严禁站人，操作人员严格执行规程作业。
（11）现场配备值班巡逻护场人员，确保不发生被盗事件。
（12）夜间施工时作业场地必须有足够的照明。
（13）加强施工现场的监督检查力度，现场安全员做到每天巡视检查，发现隐患及时处理。
6.2.6、突发事件处理
（1）停电事故处理
①为保证施工现场正常供电，减少停电带来的各种不利影响，在施工现场配备1台250KW发电机，一旦发生停电事故，立即启动发电机提供临时电力。
②设专人负责发电机的日常管理和维护。
③加强用电线路的检查和维护，确保线路安全、正常送电。
（2）突发火灾处理
当出现火警时，立即组织人力扑灭火险、并及时报警。
（3）其他突发事件需按照施工现场应急预案执行。
6.2.7、其他控制措施
①积极与当地政府、公安、环保、交通部门取得联系，争取各级部门的指导、支持和监督。
②做好后勤保障工作，加强食品卫生管理，防止食物中毒。2010年读书节活动方案
