楼梯尺寸和形式.ppt

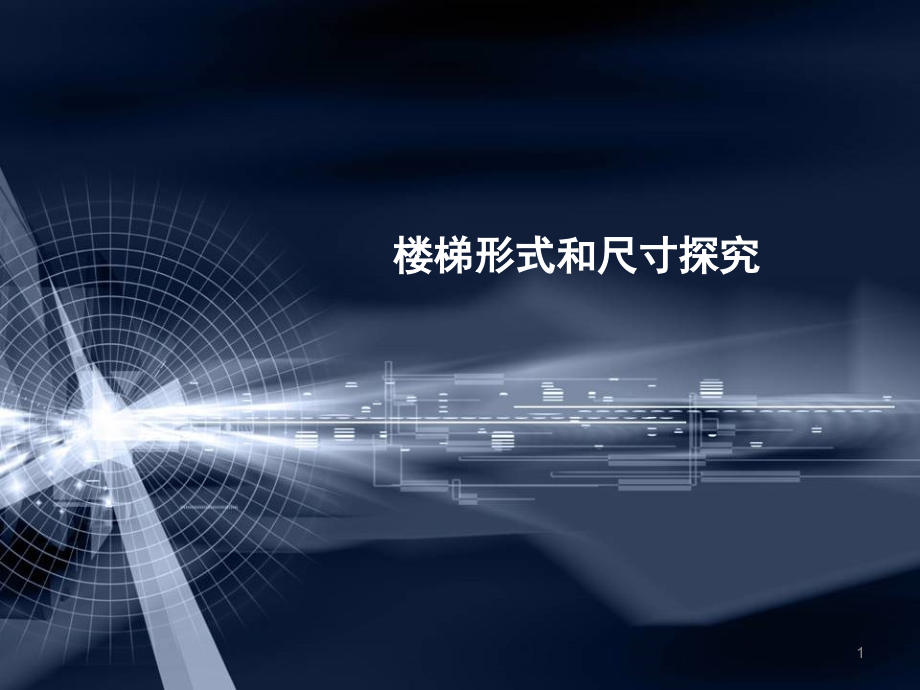

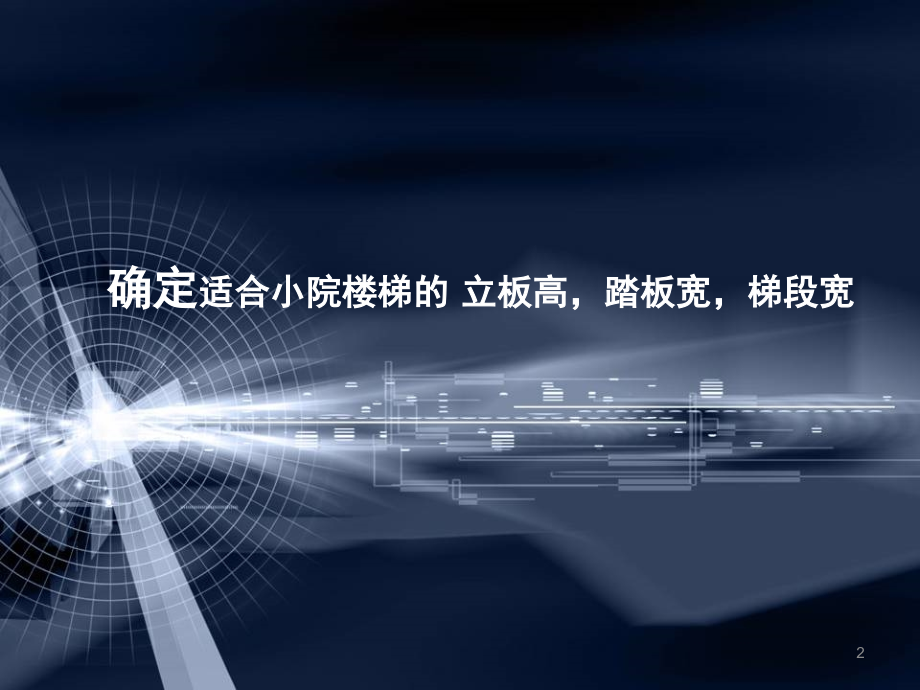

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,*,楼梯形式和尺寸探究,1,确定,适合小院楼梯的 立板高，踏板宽，梯段宽,2,立板高：180是最经济适用的选择，最高210,按目前的市场出售的家庭用的成品楼梯的情况来看，高度一般在170-210MM,3,踏板宽：舒适280 一般市场经济选择260 最窄220,就成人而言，楼梯踏步的最小宽度应为240mm，舒适的宽度应为280mm左右。(一般设计在230mm-250mm之间，最小不要小于220mm),4,梯段宽：舒适900，一般市场经济选择800，最小750,5,阶梯个数=层高/立板高（取整）楼梯进深=层高/立板高*踏板宽 楼梯占地面积=层高/立板高*踏板宽*梯段宽,经济舒适单跑直梯占地面积=,（3000/180*260)*800,最省单跑直梯 占地面积=,（3000/210*220)*750,6,寻找,最经济的小院楼梯形式及其尺寸,7,1直行单跑楼梯：,经济舒适4.42*0.80*3,最窄3.10*0.75*3,8,2.,平行双跑楼梯：此种楼梯比直跑楼梯节约进深面积，是常用的楼梯形式之一。,9,平行双跑楼梯空间,面积计算,与,直行单跑楼梯相比，多出了一个梯间平台。,梯间平台的宽度一般与梯段宽相同。,得出：,进深=,层高/立板高*踏板宽/2+,梯间平台的宽度,总宽=2*梯段宽,计算结果：,经济舒适3.10*1.65*3,最窄2.30*1.55*3,10,3,平行双跑楼梯：此种楼梯比直跑楼梯节约面积并缩短人流行走距离，是最常用的楼梯形式之一。,3.折行双跑楼梯:此种楼梯人流导向较自由，空间布局多样，是最为适合小院楼梯形式的选择之一。,11,L型楼梯的空间面积计算探究,最经济阶梯数=层高/最经济立板高=m,设其中一段台阶数为n,楼梯总宽=n*踏板宽+梯间平台宽=n*180+800,楼梯进深=（m-n）*踏板宽+梯间平台宽=(m-n)*180+800,实际占地面积=m*踏板宽*梯段宽+平台面积,空间体块：(m-n)*180+800 *n*180+800 *3000,12,4,折行三跑楼梯：中间平台增加了楼梯占地面积,而且,楼梯井比较大。,13,14,折行三跑楼梯,空间面积计算,同折行三跑楼梯大致相同，总台阶数为m,三段楼梯台阶数分别为x,y,z.,楼梯总宽=y*踏板宽+梯间平台宽*2=y*180+1600,楼梯进深=x或z*踏板宽+梯间平台宽=x或z*180+800,实际占地面积=m*踏板宽*梯段宽+平台面积*2,空间体块：y*180+1600 *x或z*180+800 *3000,15,5螺旋形楼梯：由于其流线型造型美观，常作为建筑小品布置在庭院和室内。,16,17,18,螺旋形楼梯空间面积计算,此类楼梯占地面积最小。但由于内窄外宽，越靠近圆心越无法行走，须适当放宽楼梯梯段宽。,计算面积时只需确定 梯段宽R 即可。,公式=R*R,得出：,最适宜面积=*3 R=1m,最窄面积=0.81 *3 R=0.9m,19,8,弧形楼梯,20,弧形楼梯：,其扇形踏步的内侧宽度也较大，是坡度不至于过陡，可以用来通行较多的人流。,这种楼梯，具有的明显的导向性和优美轻盈的造型，这使它常被布置在公共建筑的门厅中。,21,它的空间体块略大于直跑楼梯，由于不能有效地节省空间，且曲线灵活多变，更适合高端别墅，仅供小院装修参考。,22,客户对楼梯形式的自主选择可能性很多，要求在模数化的单元模块的制作中，确定其基本单元的空间形态和大小时能考虑更多人群的需要,23,
