B3天棚工程.pptx

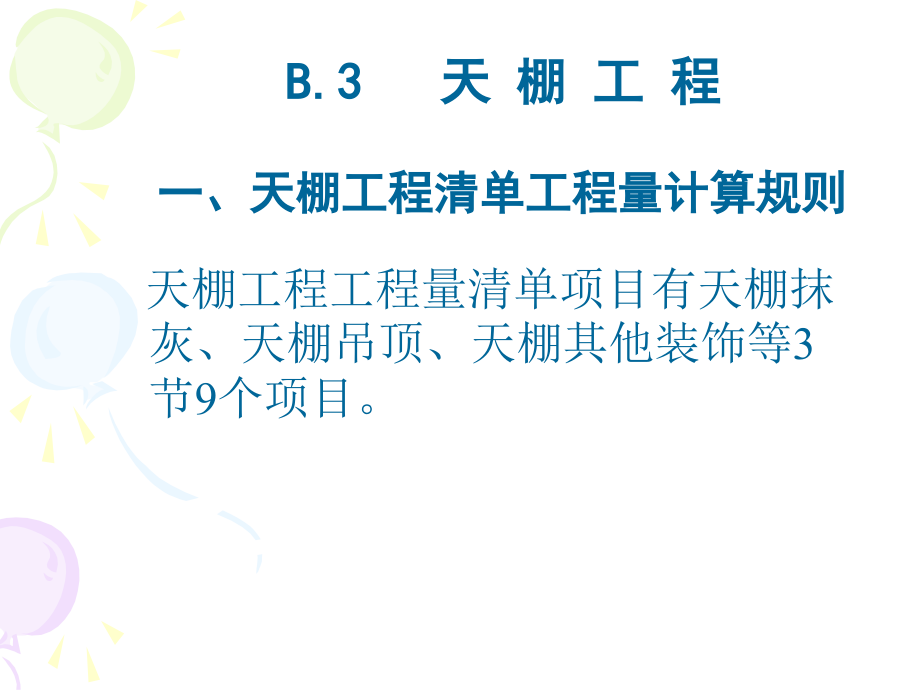

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,B.3,天 棚 工 程,天棚工程工程量清单项目有天棚抹灰、天棚吊顶、天棚其他装饰等,3,节,9,个项目。,一、天棚工程清单工程量计算规则,天棚抹灰,1,、天棚抹灰概念：是指屋顶或者楼层顶使用水泥砂浆、腻子粉等材料进行的装修做法之一，起到与基层粘结、找平、美观的效果。,2,、工程内容：清理基层、底层抹灰、抹面层、抹装饰线条。,项目编码,项目名称,项目特征,计量单位,工程量计算规则,工程内容,020301001,天棚抹灰,1.,基层类型,2.,抹灰厚度、材料种类,3.,装饰线条道数,4.,砂浆配合比,M2,按设计图示尺寸以水平投影面积计算。不扣除间壁墙、垛、柱、附墙烟囱、检查口和管道所占的面积，带梁天棚、梁两侧抹灰面积并入天棚面积内，板式楼梯底面抹灰按斜面积计算，锯齿形楼梯底板抹灰按展开面积计算。,1.,基层清理,2.,底层抹灰,3.,抹面层,4.,抹装饰线条,表,5-1,天棚抹灰清单项目设置,天棚抹灰,(,编码：,020301001),1,、,天棚抹灰,(,编码：,020301),按设计图示尺寸以,水平投影面积,计算。,不扣除,间壁、垛、柱、附墙烟囱、检查口和管道所占的面积。,带梁天棚，,梁两侧,抹灰面积并入天棚面积内；,板式楼梯底面抹灰按斜面积计算；,锯齿形楼梯底面抹灰按展开面积计算。,阳台底面抹灰、雨篷底面抹灰，按设计图示尺寸以水平投影面积计算，并入相应的天棚抹灰面积内。,天棚抹灰如带有装饰线时，装饰线按设计图示尺寸以长度计算，计算天棚抹灰工程量时不扣除装饰线所占面积。,天棚中平面、跌级和艺术造型天棚抹灰，均按设计图示尺寸以展开面积计算。,注意事项：,抹灰厚度，按不同砂浆分别列在定额子目中，同类砂浆列总厚度，不同砂浆分别列出厚度，如定额子目中,10mm+5mm,即表示两种不同砂浆的各自厚度。如涉及抹灰厚度与定额不同时，除定额有注明厚度的子目可以换算砂浆消耗量外，其他不作调整。,天棚抹灰工程量按设计图示尺寸以水平投影面积计算指的是按图示室内净面积，也就是不包含实心砖墙在内的水平投影面积。,天棚吊顶,(,编码：,020302001),按设计图示尺寸以水平投影面积计算。,天棚面中灯槽及跌级、锯齿形、吊挂式、藻井式天棚面积不展开计算，,不扣除,间壁墙、检查口、附墙烟囱、柱垛和管道所占的面积，扣除单个,0.3m2,以外的孔洞、独立柱及与天棚相连的窗帘盒所占的面积。,2,、天棚吊顶,(,编码：,020302),、,平面天棚与跌级天棚天棚面层在同一标高者为平面天棚，如图,13.2,所示。,天棚面层不在同一标高者为跌级天棚,普通天棚与艺术造型天棚,普通面层就是指一般的平面和跌级天棚,艺术造型天棚是按用户的要求设计，通过各弧线、拱形的艺术造型来表现一定视觉效果的装饰天棚。分为锯齿型、阶梯型、吊挂式、藻井式四种。其中天棚面层不在同一标高而且超过两级（包括两级）者为阶梯型天棚。通常艺术造型天棚还包括灯光槽的制作安装,艺术造型天棚断面示意图,铝合金龙骨构造,U,形轻钢龙骨构造示意图,天棚龙骨,方木龙骨,天棚木龙骨由大龙骨、中龙骨和吊木等组成，并有圆木龙骨和方木龙骨之分。,木龙骨吊顶构造。,木龙骨吊顶构造,项目编码,项目名称,项目特征,工程量计算规则,工程内容,020302001,天棚吊顶,1.,吊顶形式,2.,龙骨类型、材料种类、规格、中距,3.,基层材料种类、规格,4.,面层材料品种、规格、品牌、颜色,5.,压条材料种类、规格,6.,嵌缝材料种类,7.,防护材料种类,8.,油漆品种、刷漆遍数,按设计图示尺寸以水平投影面积计算。天棚面中的灯槽及跌级、锯齿形、吊挂式、藻井式天棚面积不展开计算。不扣除间壁墙、检查口、附墙烟囱、柱垛和管道所占面积，扣除单个,0.3m,2,以外的孔洞、独立柱及与天棚相连的窗帘盒所占的面积,1.,基层清理,2.,龙骨安装,3.,基层板铺贴,4.,面层铺贴,5.,嵌缝,6.,刷防护材料、油漆,1,）天棚吊顶工程量与楼地面工程量计算相似，若吊顶为平面时，实际计算时可套用相应房间地面面积，并在此基础上扣除独立柱、窗帘盒面积。,2,）天棚吊顶工程量计算与天棚抹灰规则有所不同。天棚吊顶不扣除柱垛、即指与墙体相连的柱、垛而突出墙体部分所占面积，应扣除独立柱所占面积，而天棚抹灰不扣除柱、跺所占面积，即独立柱面积也不扣除。,3,）天棚采用吊筋时，吊筋应在项目特征中描述其种类、规格及其高度。,4,）龙骨类型是指上人或不上人，平面、跌级、锯齿形、阶梯形、吊挂式、藻井式及矩形、圆弧形、拱形等类型，应描述清楚。,【,例题,5-2】,如图,5-24,所示，列项并求龙骨与天棚面层的工程量。,【,解析,】,根据,GB50500-2008,工程量清单计价规范,可知该题需使用,020302001,天棚吊顶这项清单。,（,1,）,020301002001,天棚吊顶清单工程量,天棚吊顶清单工程量,=6.96 7.16=49.83 m2,（,2,）天棚龙骨与天棚面层定额工程量,1,）天棚龙骨以水平投影面积计算,=6.96 7.16=49.83 m2,2,）天棚面层以展开面积计算,=49.83+(4.16+3.96)20.2 =53.05 m2,25,天棚工程,教学案例,【,案例,1】,如图,2.2.3-4,所示建筑物首层平面，走廊及梯间水磨石地面，,5,个主房间天棚方木楞龙骨,(,断面,25mm40mm,，中距,400mm 400mm),胶合板,(,榉木胶合板,3mm,厚,),面层刷调和漆二遍，求,5,个主房木天棚清单项目费（一类地区）。,26,天棚工程,教学案例,27,天棚工程,教学案例,【,案例,1】,解：,1.,清单项目设置及工程内容,依据清单项目设置规则，清单项目设置为：,020302001001,天棚吊顶平面天棚、方木龙骨、胶合板面层、刷调和漆面漆。,包含的工程内容有：,1),木龙骨；,2),胶合板面层；,3),油面漆,(,底油一遍，调和漆二遍,),。,28,天棚工程,教学案例,【,案例,1】,2.,工程量计算,清单工程量,天棚吊顶平面天棚面积,(4.5-0.24)(3.3-0.24)5=65.18(),计价工程量,木龙骨,=65.18(),胶合板面层,=65.18(),油面漆,=65.18(),29,天棚工程,教学案例,【,案例,1】,30,天棚工程,教学案例,【,案例,1】,5.,清单计价,(,见表,2.2.3-5),31,天棚工程,教学案例,【,案例,2】,图,2.2.3-5,某小型住宅平面轴尺寸长为,14.4m,，宽为,4.8m,，中间有隔墙，墙体为,240mm,。试计算其方木天棚龙骨,(,断面,25mm40mm,，中距,400mm400mm),工程量及木龙骨上安装塑料板,(5mm,厚，硬塑料板,),面层的工程量并求分部分项工程费。,32,天棚工程,教学案例,【,案例,2】,33,天棚工程,教学案例,【,案例,2】,解：,1.,计算工程量,(,下表,),34,天棚工程,教学案例,【,案例,2】,(1),吊顶天棚龙骨工程量按主墙间净空面积计算，按公式：,S=LW,S=(14.4-0.244)(4.8-0.24)=61.29(),(2),应按主墙间实铺面积计算塑料板面层，,按公式：,S=LW,一,Sr,S=(14.4-0.244)(4.8-0.24)=61.29(),2,、天棚吊顶,(,编码：,020302),隔栅吊顶,(,编码：,020302002),吊筒吊顶,(,编码：,020302003),藤条造型悬挂吊顶,(,编码：,020302004),织物软雕吊顶,(,编码：,020302005),网架,(,装饰,),吊顶,(,编码：,020302006),按设计图示尺寸以水平投影面积计算。,灯带,(,编码：,020303001),按设计图示尺寸以框外围面积计算。,3,、天棚其他装饰,(,编码：,020303),送风口、回风口,(,编码：,020303002),按设计图示数量计算。,天棚基层,天棚基层是介于天棚龙骨与天棚面层之间的中间层，其常用的材料有胶合板、石膏板等。,1),普通胶合板、硬质纤维板、装饰石膏板等,2),石棉板、矿棉装饰吸声板,石棉板以石棉纤维与水泥为原料，经机器抄取、加压加工而成。,矿棉装饰吸声板简称矿棉板，是以矿渣棉为主要原料，加入适量的胶粘剂、防潮剂、防腐剂，经加压、烘干、饰面而成的一种新型天棚材料。,天棚面层,石膏装饰板,3),埃特板、铝塑板、钙塑板,埃特板是采用增强纤维水泥经加工而成的一种隔热、保温、防潮、防火、可钉可刨的饰面板。,铝塑板是以工业氢氧化铝为阻燃剂，并配以聚乙烯树脂及少量无机料剂，经混练、模压、发泡成型而成。具有隔热、保温、防潮、防火、可钉可锯的特点。,钙塑板或称钙塑泡沫装饰吸音板，又称钙塑天棚板，它是以聚氯乙烯和轻质碳酸钙为主要原料，加入抗老化剂、阻燃剂等搅拌后压制而成的一种复合材料。其特点为不怕水、吸湿性小、不易燃、保温隔热性能好。,钙塑板天棚面层可安装在,U,形轻钢龙骨上，也可搁在,T,形铝合金龙骨上，做成活动式。,天棚面层,4),铝合金方板和铝合金条板面层。,铝合金方板是用,0.4,0.6mm,厚的铝合金板冷轧而成。,铝合金条板，常称铝合金扣板，它是用厚,0.5-1.2min,的铝合金板经裁剪、冷弯冷轧而成，呈长条形，两边有高低槽，其断面如,图,4-41,所示。,安装方法一般有两种：卡固法和钉固法。,品种有银白色、茶色和彩色,(,烘漆,),，一般采用银白色和彩色的居多。条板有窄条、宽条之分，板厚一般为,0.5mm,、,0.8mm,和,1.0mm,几种。,天棚面层,(B3-85,B3-149),其他天棚（含龙骨和面层）,木格栅吊顶天棚,铝合金格栅天棚,铝合金扣板雨篷,塑料扣板天棚,网架天棚,金属扣板式吊顶,P232,格栅型金属吊顶（木质、铝质立体开敞式）,3.0.2,计算雨篷底面抹灰时，雨篷外边线套用相应装饰或零星子目。,3.0.3,天棚抹灰装饰线，线角的道数以一个突出的棱角为一道线，分别套用三道线内或五道线内相应子目。,3.0.5,本章除了部分项目将龙骨、基层、面层合并列项外，其余均按天棚龙骨、基层和面层分别列项编制。,3.0.7,平面、跌级天棚是指：,天棚面层在同一标高者为平面天棚，,不在同一标高者为跌级天棚。,2010,定额天棚工程说明,3.0.8,艺术造型天棚分为锯齿型、阶梯型、吊挂式、藻井式四种类型，其断面见,附图,。天棚面层不在同一标高且超过两级（包括两级）者为阶梯型天棚。,3.0.12,本章艺术造型天棚项目均已包括灯光槽的制作安装，平面天棚和跌级天棚项目均不包括灯光槽的制作安装,。,3.0.13,天棚的防火处理，套用有关章节相应子目。,3.0.14,天棚检查孔的工料已在定额内综合考虑，不得另行计算。,2010,定额天棚工程说明 续上页,3.0.1,天棚的抹灰厚度，如设计与定额不同时，除定额子目注明可换算外，其他不作调整。抹灰厚度，按不同砂浆分别列在定额子目中，同类砂浆列总厚度，不同砂浆分别列出厚度，如定额子目中,10mm+5mm,即表示两种不同砂浆的各自厚度。,3.0.4,定额中所注明的砂浆种类、配合比、饰面材料的型号规格与设计不同时，材料可以换算，其他不变。,涉及定额换算内容,:,续上页,3.0.6,本章龙骨的种类、间距、规格和基层、面层材料的型号、规格是按常用材料和常规做法考虑的，如设计要求不同时，材料可以调整，其他不变。,3.0.9,本章轻钢龙骨、铝合金龙骨项目均为双层结构（即中、小龙骨紧贴大龙骨底面吊挂），如为单层结构时（大、中龙骨底面在同一水平上），人工乘以系数,0.85,。,3.0.10,上人型天棚安装龙骨吊筋采用射枪时，每,100m2,减少人工,0.25,工日、吊筋（圆钢,10,以内）用量,3.8kg,，增加钢板,27.6kg,、射钉,585,个。,涉及定额换算内容,:,续上页,3.0.11,不上人型天棚龙骨吊筋改全预埋时，每,100 m2,增加人工,0.97,工日、吊筋（圆钢,10,以内）用量,30kg,，扣除子目中的全部射钉用量。,3.0.15,天棚（胶合板、石膏板、埃特板及金属板等）开孔，圆孔每,10,个,0.3,工日，方孔（含修正龙骨）每,10,个,0.5,工日。,涉及定额换算内容,:,续上页,3.0.1,天棚抹灰，除注明外，按设计图示尺寸以水平投影面积计算。不扣除间壁墙、垛、柱、附墙烟囱、检查口和管道所占的面积。带梁天棚，梁两侧抹灰面积并入天棚面积内，板式楼梯底面抹灰按斜面积计算，梁式楼梯底板抹灰按展开面积计算。,3.0.2,阳台底面抹灰，按设计图示尺寸以水平投影面积计算，并入相应的天棚抹灰面积内。阳台带悬臂梁者，其工程量乘以系数,1.15,。,定额（施工）工程量计算规则,天棚抹灰,3.0.3,雨篷底层抹灰，按设计图示尺寸以水平投影面积计算，并入相应的天棚抹灰面积内。,3.0.4,天棚抹灰如带有装饰线时，装饰线按设计图示尺寸以长度计算。,3.0.5,天棚中平面、跌级和艺术造型天棚抹灰，均按设计图示尺寸以展开面积计算。,定额工程量计算规则,3.0.6,天棚龙骨 按设计图示尺寸以,水平投影面积,计算。,不扣除,间壁墙、检查洞、附墙烟囱、柱垛和管道所占面积，但,应扣除,单个,0.3m2,以上的孔洞、独立柱、灯槽及与天棚相连的窗帘盒所占面积。,定额（施工）工程量计算规则,3.0.7,天棚基层、面层，除有注明外，均按设计图示尺寸以,展开面积,计算，,不扣除,间壁墙、检查洞、附墙烟囱、柱垛和管道所占面积，但,应扣除,单个,0.3m2,以上的孔洞、独立柱、灯槽及与天棚相连的窗帘盒所占面积。,定额（施工）工程量计算规则,3.0.8,龙骨、基层、面层合并列项的项目，工程量计算规则按,第,6,条,规定。,3.0.9,天棚面层，若饰面材料,没满贴,（挂、吊、铺等）时，按设计图示尺寸以其,实际面积或数量,计算。,3.0.10,装配式天棚面层，如有与装配式天棚材料规格相同的灯盘、风口等时，应扣除其相应面积。,定额（施工）工程量计算规则,3.0.11,板式楼梯底面装饰工程量（除抹灰外）按设计图示尺寸以,水平投影面积,乘以,系数,1.15,计算，梁式楼梯底面按设计图示尺寸以,展开面积,计算。,3.0.12,其他天棚（含龙骨和面层），按设计图示尺寸以,水平投影面积,计算。,3.0.13,送（回）风口，按设计图示,数量,计算。,定额（施工）工程量计算规则,清单计价例题,P237,例,2.2.3-1】,如,图,2.2.3-4,所示,建筑物首层平面，走廊及梯间水磨石地面，,5,个主房间天棚方木楞龙骨,(,断面,25mm40mm,，中距,400mm 400mm),胶合板,(,榉木胶合板,3mm,厚,),面层刷调和漆二遍，求,5,个主房木天棚清单项目费（一类地区）。,解：,1.,清单项目设置及工程内容,依据清单项目设置规则，清单项目设置为：,020302001001,天棚吊顶平面天棚、方木龙骨、胶合板面层、刷调和漆面漆。,包含的工程内容有：,1),木龙骨；,2),胶合板面层；,3),油面漆,(,底油一遍，调和漆二遍,),。,2.,工程量计算清单工程量,建筑工程量计算表,例,2.2.3-1,工程名称,:XXX,序,号,工程项目或轴线说明,工程量计算式,单,数量,备,注,同样件数,长,(m),宽,(m),厚,(m),小计,1,木龙骨,(25mm25mm),中距,400400,胶合天花,(,榉木,3mm,厚,),、面刷调和漆二遍,房,1.2.3.4.5,5,4.50-0.24,3.30-0.24,65.18,65.18,计价工程量：木龙骨,=65.18(m2),胶合板面层,=65.18(m2),油面漆,=65.18(m2),3.,确定清单项目综合单价,工料机单价：人工费按,51,元工日，其他,(,含管理费,),均按广东省装饰装修工程综合定额取价，利润按人工费的,18,计。,计算方法与结果见综合单价计算表。,项目编码,020302001,项目名称,天棚吊顶,计量单位,m2,清单工程量,65.18,综合单价分析,定额编号,子目名称,定额单位,工程数量,单价,合价,人工费,材料费,机械费,管理费,利润,人工费,材料费,机械费,管理费,利润,A11-27,方木天棚龙骨,(,吊在混凝土板下或梁下,),单层楞,100,0.0100,537.03,3383.51,4.13,81.55,96.67,5.37,33.84,0.04,0.82,0.97,A11-85,胶合板,100,0.0100,328.64,1414.49,49.53,59.16,3.29,14.14,0.5,0.59,A16-8,木材面油漆 底油一遍调和漆二遍 其它木材面,100m2,0.0100,475.98,255.7,71.73,85.68,4.76,2.56,0.72,0.86,人工单价,小 计,13.42,50.54,0.04,2.04,2.42,51,元,/,工日,未计价材料费,综合单价,68.44,【,案例,2】,图,2.2.3-5,某小型住宅平面轴尺寸长为,14.4m,，宽为,4.8m,，中间有隔墙，墙体为,240mm,。试计算其方木天棚龙骨,(,断面,25mm40mm,，中距,400mm400mm),工程量及木龙骨上安装塑料板,(5mm,厚，硬塑料板,),面层的工程量并求分部分项工程费。,【,案例,2】,【,案例,2】,解：,1.,计算工程量,(,下表,),【,案例,2】,(1),吊顶天棚龙骨工程量按主墙间净空面积计算，按公式：,S=LW,S=(14.4-0.244)(4.8-0.24)=61.29(),(2),应按主墙间实铺面积计算塑料板面层，,按公式：,S=LW,一,Sr,S=(14.4-0.244)(4.8-0.24)=61.29(),【,例题,5-3】,根据下图计算书房天棚吊顶的清单工程量，并填写清单分析表和计算综合单价及综合单价分析。墙体厚度,240mm,，轴线均与墙体中心对齐，窗帘盒宽度为,200mm,。书房采用装配式,U,型轻钢天棚龙骨（不上人）面层规格为,300*300,，纸面石膏板面层，面饰白色乳胶漆底两遍、面两遍，本工程所在地在广州，其中人工费,51,元,/,工日。,解析：,1.,思路分析：书房天棚为跌级天棚，并应该扣除与天棚相连的窗帘盒所占面积。,2.,书房天棚工程计算：,龙骨工程量,=,（,4.5-0.24,）*（,3.5-0.24-0.2,）,=13.04 m2,纸面石膏板面层定额工程量,=,（,4.5-0.24,）*（,3.5-0.24-0.2,）,+【,（,4.5-0.24-0.3*2,）,+,（,3.5-0.24-0.2-0.3*2,）,】*2*,（,5.9-5.75,）,=13.04+1.84=14.88 m2,3.,天棚吊顶（,020302001001,）,1,）清单工程量：,13.04 m2,2,）计价工程量：根据清单项目特征所描述的内容进行计价,表,5-4,分部分项工程报价表,工程名称：,例题,5-3,天棚装饰,第,1,页,1,页,序号,项目编码,项目名称,项目特征,计量单位,工程数量,金额（元）,综合单价,合价,1,020302001001,天棚吊顶,跌级天棚吊顶,装配式,U,型轻钢天棚龙骨（不上人）面层规格为,300*300,纸面石膏板,面饰白色乳胶漆两遍,m2,13.04,20.97,2523.95,分部小计,13905.34,leiq1,表在文中也要有引述文字。,项目编码,020302001001,项目名称,天棚吊顶,计量单位,m2,清单工程量,13.04,综合单价分析,定额编号,定额名称,定额单位,工程数量,单价,合价,人工费,材料费,机械费,管理费,利润,人工费,材料费,机械费,管理费,利润,A11-33,装配式,U,型轻钢天棚龙骨,(,不上人型,),面层规格,(mm)300300,跌级,100m2,0.01,991.44,3780.9,8.26,150.65,178.46,9.91,37.81,0.08,1.51,1.78,A11-108,石膏板面层 安在,U,型轻钢龙骨上,100m2,0.0114,495.72,2174.15,74.71,89.23,5.65,24.81,0.85,1.28,A16-197,乳胶漆底油二遍面油二遍 石膏板面 天棚面,100m2,0.0114,715.53,890.61,107.83,40.91,8.16,10.16,1.23,0.59,人工单价,小计,22.03,72.78,0.08,3.59,3.65,综合工日,51,元,/,工日,未计价材料费,综合单价,104.46,
