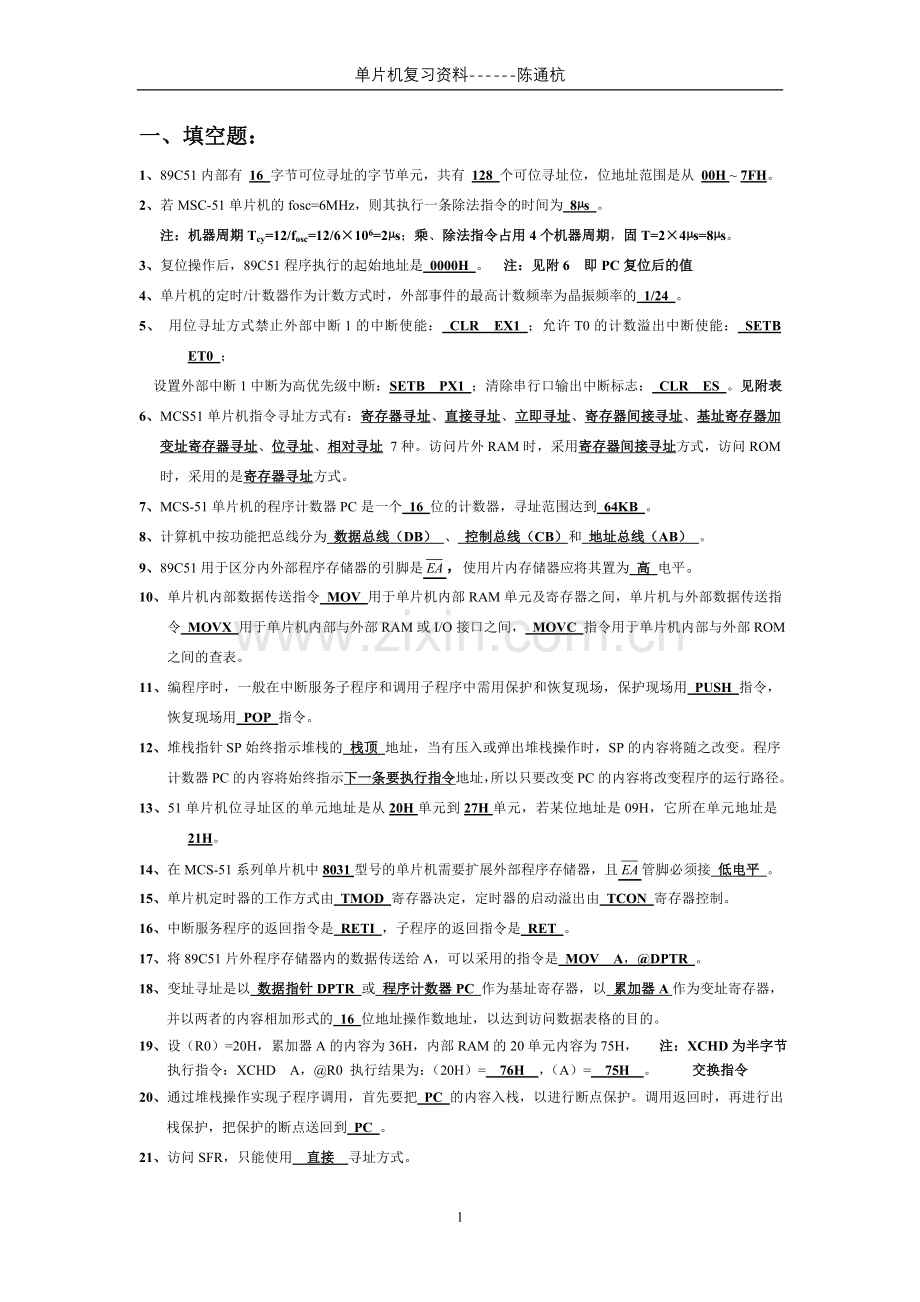

一、填空题：
1、89C51内部有 16 字节可位寻址的字节单元，共有 128 个可位寻址位，位地址范围是从 00H ~ 7FH。
2、若MSC-51单片机的fosc=6MHz，则其执行一条除法指令的时间为 8µs 。
注：机器周期Tcy=12/fosc=12/6×106=2µs；乘、除法指令占用4个机器周期，固T=2×4µs=8µs。
3、复位操作后，89C51程序执行的起始地址是 0000H 。 注：见附6 即PC复位后的值
4、单片机的定时/计数器作为计数方式时，外部事件的最高计数频率为晶振频率的 1/24 。
5、 用位寻址方式禁止外部中断1的中断使能： CLR EX1 ；允许T0的计数溢出中断使能： SETB ET0 ；
设置外部中断1中断为高优先级中断：SETB PX1 ；清除串行口输出中断标志： CLR ES 。见附表
6、MCS51单片机指令寻址方式有：寄存器寻址、直接寻址、立即寻址、寄存器间接寻址、基址寄存器加变址寄存器寻址、位寻址、相对寻址 7种。访问片外RAM时，采用寄存器间接寻址方式，访问ROM时，采用的是寄存器寻址方式。
7、MCS-51单片机的程序计数器PC是一个 16 位的计数器，寻址范围达到 64KB 。
8、计算机中按功能把总线分为 数据总线（DB） 、 控制总线（CB）和 地址总线（AB） 。
9、89C51用于区分内外部程序存储器的引脚是，使用片内存储器应将其置为 高 电平。
10、单片机内部数据传送指令 MOV 用于单片机内部RAM单元及寄存器之间，单片机与外部数据传送指令 MOVX 用于单片机内部与外部RAM或I/O接口之间， MOVC 指令用于单片机内部与外部ROM之间的查表。
11、编程序时，一般在中断服务子程序和调用子程序中需用保护和恢复现场，保护现场用 PUSH 指令， 恢复现场用 POP 指令。
12、堆栈指针SP始终指示堆栈的 栈顶 地址，当有压入或弹出堆栈操作时，SP的内容将随之改变。程序计数器PC的内容将始终指示下一条要执行指令地址，所以只要改变PC的内容将改变程序的运行路径。
13、51单片机位寻址区的单元地址是从20H单元到27H单元，若某位地址是09H，它所在单元地址是21H。
14、在MCS-51系列单片机中8031型号的单片机需要扩展外部程序存储器，且管脚必须接 低电平 。
15、单片机定时器的工作方式由 TMOD 寄存器决定，定时器的启动溢出由 TCON 寄存器控制。
16、中断服务程序的返回指令是 RETI ，子程序的返回指令是 RET 。
17、将89C51片外程序存储器内的数据传送给A，可以采用的指令是 MOV A，@DPTR 。
18、变址寻址是以 数据指针DPTR 或 程序计数器PC 作为基址寄存器，以 累加器A作为变址寄存器，并以两者的内容相加形式的 16 位地址操作数地址，以达到访问数据表格的目的。
19、设（R0）=20H，累加器A的内容为36H，内部RAM的20单元内容为75H， 注：XCHD为半字节
执行指令：XCHD A，@R0 执行结果为：（20H）= 76H ，（A）= 75H 。 交换指令
20、通过堆栈操作实现子程序调用，首先要把 PC 的内容入栈，以进行断点保护。调用返回时，再进行出栈保护，把保护的断点送回到 PC 。
21、访问SFR，只能使用 直接 寻址方式。
22、把累加器的中间4位清“0”的指令为 ANL A，#0C3H 。
23、若（IP）=00010100B，则优先级最高者为，最低者为 T1 。 注：见附11
24、在串行口通信中，收发双方对波特率的设定应该是 相等 的。
25、11条地址线可选 2KB 个存储单元，16KB存储单元需要 14 条地址线。

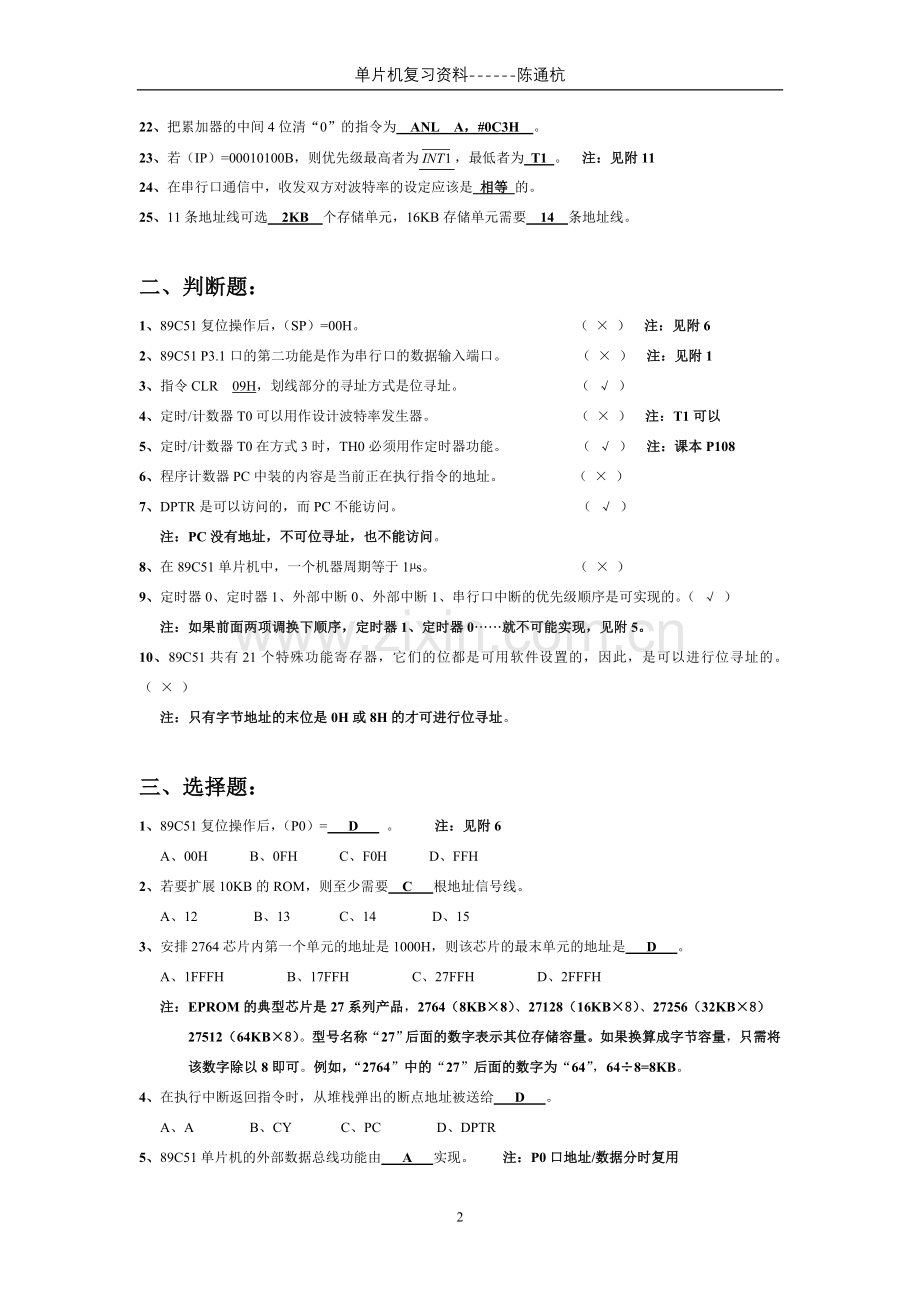

二、判断题：
1、89C51复位操作后，（SP）=00H。 （ × ） 注：见附6
2、89C51 P3.1口的第二功能是作为串行口的数据输入端口。 （ × ） 注：见附1
3、指令CLR 09H，划线部分的寻址方式是位寻址。 （ √ ）
4、定时/计数器T0可以用作设计波特率发生器。 （ × ） 注：T1可以
5、定时/计数器T0在方式3时，TH0必须用作定时器功能。 （ √ ） 注：课本P108
6、程序计数器PC中装的内容是当前正在执行指令的地址。 （ × ）
7、DPTR是可以访问的，而PC不能访问。 （ √ ）
注：PC没有地址，不可位寻址，也不能访问。
8、在89C51单片机中，一个机器周期等于1µs。 （ × ）
9、定时器0、定时器1、外部中断0、外部中断1、串行口中断的优先级顺序是可实现的。（ √ ）
注：如果前面两项调换下顺序，定时器1、定时器0······就不可能实现，见附5。
10、89C51共有21个特殊功能寄存器，它们的位都是可用软件设置的，因此，是可以进行位寻址的。（ × ）
注：只有字节地址的末位是0H或8H的才可进行位寻址。

三、选择题：
1、89C51复位操作后，（P0）= D 。 注：见附6
A、00H B、0FH C、F0H D、FFH
2、若要扩展10KB的ROM，则至少需要 C 根地址信号线。
A、12 B、13 C、14 D、15
3、安排2764芯片内第一个单元的地址是1000H，则该芯片的最末单元的地址是 D 。
A、1FFFH B、17FFH C、27FFH D、2FFFH
注：EPROM的典型芯片是27系列产品，2764（8KB×8）、27128（16KB×8）、27256（32KB×8）
27512（64KB×8）。型号名称“27”后面的数字表示其位存储容量。如果换算成字节容量，只需将该数字除以8即可。例如，“2764”中的“27”后面的数字为“64”，64÷8=8KB。
4、在执行中断返回指令时，从堆栈弹出的断点地址被送给 D 。
A、A B、CY C、PC D、DPTR
5、89C51单片机的外部数据总线功能由 A 实现。 注：P0口地址/数据分时复用
A、P0口 B、P1口 C、P2口 D、P3口
6、下列 B 执行后，不会影响进位位。
A、ADD A,#30H B、INC 30H C、SUBB A,#30H D、MUL AB
注：INC不影响PSW中的任何标志位；DEC只影响P标志位。
7、执行指令MOVX A , @DPTR时，、引脚的电平 C 。
A、高电平 高电平 B、低电平 高电平
C、高电平 低电平 D、低电平 低电平
8、89C51单片机中，用于设置串行口工作方式的寄存器为 C 。 注：见附7、8、12
A、TOMD B、TCON C、SCON D、PCON（电源控制）
9、89C51单片机中，外部中断1的中断标志为 B 。 注：见附7
A、IE0 B、IE1 C、TF0 D、TF1
10、下列 C 指令采用的是相对寻址方式。
A、DEC 30H B、CPL 30H C、SJMP 30H D、CLR A
11、8031单片机内部集成有 A 容量的程序存储器。
A、0KB B、2KB C、4KB D、8KB
12、89C51 P3.0口的第二功能是 A 。 注：见附1
A、串行口的数据输入端口 B、串行口的数据输出端口
C、外部中断0输入端口 D、外部中断1输入端口
13、89C51单片机中，定时/计数器1的计数溢出中断标志为 D 。 注：见附7
A、IE0 B、IE1 C、TF0 D、TF1
14、MCS-51单片机的外部中断0的中断入口地址为 A 。 注：见附4，这5个中断入口地址须记住
A、0003H B、000BH C、0013H D、001BH
15、下列指令中属于位寻址方式的是 B 。
A、MOV A，30H B、MOV C，30H C、MOV 20H，30H D、MOV A，#30H
16、MCS-51单片机在访问外部数据存储器时，其地址指针可采用 A 。注：DPTR为数据指针
A、DPTR B、PC C、PSW D、SP
17、若RS0=0,RS1=1，要想把寄存器R0的内容压入堆栈，可以使用 A 指令。注：见附3
A、PUSH 10H B、PUSH @R0 C、PUSH R0 D、PUSH 08H
18、89C51有四个工作寄存器区，由PSW状态字中的RS1、RS0两位的状态来决定，单片机复位后，若执行 SETB RS1 指令，此时只能使用 C 区的工作寄存器。 注：见附3
A、0区 B、1区 C、2区 D、3区
19、MCS-51单片机的定时/计数器工作方式1是 B 。 注：见附11
A、8位计数器结构 B、16位计数器结构 C、13位计数器结构 D、2个8位计数器结构
20、在CPU内部，反映程序运行状态或反映运算结果一些特征的寄存器是 C 。
A、ACC B、PC C、PSW（8位） D、SP
21、读片外部数据存储器时，不起作用的信号是 C 。
A、 B、 C、 D、ALE
注：引脚为片外程序存储器的读选通信号；在访问外部RAM时，信号无效。
22、MSC-51单片机的堆栈区是设置在 C 中。
A、片内ROM区 B、片外ROM区 C、片内RAM区 D、片内RAM区
23、下列数据自定义的数表中， B 是错误的。
A、DW “AA” B、DW “A” C、DW “OABC” D、DW OABCH
注：B项要用字节定义命令，应改为DB “A”
24、单片机的P0、P1口作输入用途之前必须 A 。
A、在相应端口先置1 B、在相应端口先置0 C、外接高电平 D、外接上拉电阻
注：4个8位可编程并行I/O口（P0、P1、P2、P3）作为通用的I/O口使用时，只有P0口需外接上拉电阻，其它并行口内部本身具有上拉电阻，固外部不需再接上拉电阻。
25、在进行BCD码运算时，紧跟加法运算指令后面的指令必须是 B 指令。
A、ADD B、DA A C、ADDC D由实际程序确定 注：DA为十进制调整指令
26、在MSC-51单片机中，需要外加电路实现中断撤除的是 D 。
A、定时中断 B、外部串行中断 C、脉冲方式的外部中断 D、电平方式的外部中断
注：外部串行中断只能使用软件撤销，定时中断和脉冲方式的外部中断均为自动撤销。
27、调用子程序、中断响应过程及转移指令的共同特点是 B 。
A、都能返回 B、都通过改变PC实现转移 C、都将返回地址压入堆栈 D、都必须保护现场
28、89C51单片机中，用于设置串行口工作方式的寄存器为 C 。
A、TOMD B、TCON C、SCON D、PCON
29、通过串行口发送或接收数据时，在程序中应使用 C 。
A、MOVC B、MOVX C、MOV D、XCHD
30、串行口工作方式1的波特率是 D 。 注：见附9，只有方式0是固定的，为fosc/12
A、固定的，为fosc/32 B、固定的，为fosc/16
C、固定的，为fosc/64 D、可变的，通过定时器/计数器T1的溢出率设定
31、区分89C51单片机片外程序存储器和片外数据存储器的最可靠方法是 D 。
A、看其位于地址范围的低端还是高端 B、看其离89C51芯片的远近
C、看其芯片的型号是ROM还是RAM D、看其是与信号连接还是与信号连接

四、程序阅读：
1、MOV 20H ，#0A3H 2、 MOV SP，#49H
MOV A ，#0B6H MOV 30H，#3FH
MOV R0 ，#20H MOV 31H，#48H
MOV R2 ，#7EH CLR A
ORL A ，R2 PUSH Acc
ANL A ，@R0 PUSH 31H
SWAP A POP Acc
CPL A POP 30H
XRL A，#0F5H SJMP $
ORL 20H，A 执行后，（A）= 48H ； （30H）= 00H ；
SJMP $ （31H）= 48H ；（SP）= 50H 。
执行后， （A）= 20H ；（20H）= A3H 。

3、设（R0）=7FH，内部RAM的（7EH）=00H，（7FH）=40H，执行下列程序：
DEC @R0
DEC R0
DEC @R0 执行结果为：（R0）= 7EH ，（7EH）= 0FFH，（7FH）= 3FH 。

4、假定A=38H，（R0）=17H，（17H）=34H，执行以下指令：
ANL A，#17H
ORL 17H，A
XRL A，@R0
CPL A 执行结果：（A）= DBH 。

5、下列程序：
MOV R2，#8
TOGGLF： CPL P1·7
DJNZ R2，TOGGLF
执行结果：将改变P1·7的值 8 次，（R2）= 0 。

五、程序补充：
1、将片内部30H~60H单元中的内容传送到以2100为起始地址的存储区。注：此题可能考整道编程。
MOV R0，#30H 或 MOV R0，#30H
MOV DPTR，#2100H MOV R1，#00H
MOV R7，#31H MOV R7，#31H
L1： CLR A
MOV A，@R0 L1：
MOVX @DPTR，A MOV A，@R0
INC R0 MOVX @R1，A
INC DPTR INC R0
DJNZ R7，L1 INC R1
DJNZ R7，L1

2、查表法，求y=x!(x=0~7)，x存放在30H中，y存放在40H、41H。
MOV A ， 30H
CLR R7
MOV R7 ， A
MOV DPTR,，#TAB
MOVC A ，@A+DPTR
MOV 40H ， A
MOV A ， R7
INC A
MOVC A ，@A+DPTR
MOV 41H ，A
SJMP $
TAB：DW 1，1，2，6，24
DW 120，720，5040

六、简答题：
1、说明89C51单片机的引脚的作用，该引脚接高电平和低电平时各有何种功能？
答：当脚为高电平时，单片机读片内程序存储器（4KB Flash），但在PC值超过0FFFH（即超出4KB地址范围）时，将自动转向读外部程序存储器内的程序。当脚为低电平时，对程序存储器的读操作只限定在外部程序存储器，地址为0000H~FFFFH，片内的4KB Flash程序存储器不起作用。
2、如果采用的晶振频率为3MHZ，定时器/计数器工作方式0、1、2下，其最大定时时间各为多少？
答：因为机器周期Tcy=12/fosc=12/3×106=4µs 注：见附12
所以定时器/计数器工作方式0下，其最大定时时间为TMAX=213×Tcy=213×4×10-6=32.768ms
定时器/计数器工作方式1下，其最大定时时间为TMAX=216×Tcy=216×4×10-6=262.144ms
定时器/计数器工作方式0下，其最大定时时间为TMAX=28×Tcy=28×4×10-6=1.024ms
3、当定时器T0用于方式3时，应该如何控制定时器T1的启动和关闭？
答：由T1（P3.5）口控制定时器T1的启动和关闭。

七、编程题：
1、编写程序，将外部数据存储器中的4000H~40FFH单元全部清“0”。
ORG 0000H
MAIN: MOV A，#0 ；0给A
MOV R0，#0FFH ；设置循环次数
MOV DPTR，#4000H ；设置数据指针的初值
LOOP: MOVX @DPTR，A ；当前单元清“0”
INC DPTR ；指向下一个单元
DJNZ R0，LOOP ；是否结束
END

2、设单片机晶振频率fosc=12MHz，使用定时器T1以工作方式1产生周期为400µs的等宽方波，并在P1.0输出，用中断方式实现编程。 注：各标志位的设置见附7、12，此题可参考课本P103例6-1
（1）计算初值 机器周期=12/12MHz=1µs=1×10-6s
设需要装入T1的初值为X，则有（216-X）×1×10-6=400µs/2=2×10-4s→X=65336 16进制为FF38H
（2）程序设计
MOV TMOD，#10H；设置T1为方式1 或 MOV TMOD，#10H
LOOP：MOV TH1， #0FFH；T1置初值 MOV TH1 ，#0FFH
MOV TL1， #38H； MOV TL1 ，#38H
SETB TR1；接通T1 MOV IE ，#88H
LOOP1: JNB TF1，LOOP1 SETB TR1
CLR TR1 MOV TH1 ，#0FFH
CPL P1.0 MOV TL1 ，#38H
SJMP LOOP CLP P1.0
RETI
七、应用题：
常用的存储器地址空间分配方法有两种：线性选择法（简称线选法）和地址译码法（简称译码法）。
①线选法
例 1、某一系统，需要外扩8KB的EPROM（2片2732），4KB的RAM（2片6116），这些芯片与MCS-51单片机地址分配有关的地址线连线，电路如下图：

2732：4KB程序存储器，有12根地址线A0～A11，分别与单片机的P0口及P2.0～P2.3口相连。2732（1）的片选端接A15（P2.7），2732（2）的片选端接A14（P2.6）。
当要选中某个芯片时，单片机P2口对应的片选信号引脚应为低电平，其它引脚一定要为高电平。
6116：2KB数据存储器，需要11根地址线作为单元的选择，而剩下的P2口线（P2.4～P2.7）作为片选线。
两片程序存储器的地址范围：
2732（1）的地址范围：7000H～7FFFH;
2732（2）的地址范围: B000H～BFFFH;
6116（1）的地址范围：E800H～EFFFH;
6116（2）的地址范围：D800H～DFFFH。
②译码法
例1 、要扩8片8KB的RAM 6264，如何通过74LS138把64KB空间分配给各个芯片？

例2 、 用74LS138把64K空间全部划分为每块4KB，如何划分？

例3 、请写出图8-18中4片程序存储器27128各自所占的地址空间。
答：图中采用了译码法。
4片地址分别为0000H~3FFFH、4000H~7FFFH、8000H~BFFFH、C0000H~FFFFH。
附1
40只引脚双列直插封装（DIP）。
1）ALE/（30脚）：
ALE为地址锁存允许，可驱动8个LS型
TTL负载。
2）（29脚）：外部程序存储器的读选通
信号。可驱动8个LS型TTL负载。
3）为内外程序存储器选择控制端。
=1，访问片内程序存储器
=0，单片机则只访问外部程序存储器

P3口的第二功能定义
端口引脚 第二功能
P3.0 RXD（串行输入口）--输入
P3.1 TXD（串行输出口）--输出
P3.2 （外部中断0）--输入
P3.3 （外部中断1）--输入
P3.4 T0（定时器0外部计数输入）
P3.5 T1（定时器1外部计数输入）
P3.6 （外部数据存储器写选通）--输出
P3.7 （外部数据存储器读选通）--输出

附 2

（1）Cy（PSW.7）进位标志位
（2）Ac(PSW.6) 辅助进位标志位，用于BCD码的十
进制调整运算。
（3）F0（PSW.5）用户使用的状态标志位。
（4）OV（PSW.2）溢出标志位
如果位6有进位，而位7没有进位，或者位7有进位，而位6没有，则溢出标志
OV置“1”，否则OV清“0”。
溢出标志位OV的状态，只有在带符号数加法运算时才有意义。当两个带符号数相加时，OV=1，表示加法运算超出了累加器A所能表示的带符号数的有效范围。
（5）PSW.1位: 保留位，未用
（6）P(PSW.0)奇偶标志位
P=1，A中“1”的个数为奇数
P=0，A中“1”的个数为偶数
（7）RS1、RS0（PSW.4、PSW.3）：4组工作寄存器区选择控制位1和位0。

附 3
RS1 RS0 所选的4组寄存器
0 0 0区（内部RAM地址00H～07H）
0 1 1区（内部RAM地址08H～0FH）
1 0 2区（内部RAM地址10H～17H）
1 1 3区（内部RAM地址18H～1FH）

附4 附5
5种中断源的中断入口地址 中断源 中断级别
外中断0 0003H 外部中断0 最高
定时器T0 000BH T0溢出中断
外中断1 0013H 外部中断1
定时器T1 001BH T1溢出中断
串行口 0023H 串行口中断 最低

附6

附7
TCON：定时器/计数器的控制寄存器，字节地址为88H

1）IT0—选择外部中断请求0为跳沿触发方式还是电平触发方式：
IT0=0，为电平触发方式。IT0=1，为跳沿触发方式。可由软件置“1”或清“0”。
2）IE0—外部中断请求0的中断请求标志位。
IE0=0，无中断请求。IE0=1，外部中断0有中断请求。
3）IT1—外部中断请求1为跳沿触发方式还是电平触发方式，意义与IT0类似。
4）IE1—外部中断请求1的中断请求标志位，意义与IE0类似。
5）TF0—T0溢出中断请求标志位。
6）TF1—T1的溢出中断请求标志位，功能和TF0类似。
7) TR1、TR0——计数运行控制位
1：启动定时器/计数器工作 0：停止定时器/计数器工作

附8
SCON为串行口控制寄存器，字节地址为98H

（

1）SM0、SM1——串行口4种工作方式的选择位
SM0 SM1 方式 功 能 说 明
0 0 0 同步移位寄存器方式（用于扩展I/O口）
0 1 1 8位异步收发，波特率可变（由定时器控制）
1 0 2 9位异步收发，波特率为fosc/64或fosc/32
1 1 3 9位异步收发，波特率可变（由定时器控制）
(2)TI—发送中断请求标志位。
(3)RI—接收中断请求标志位。

附9
定时器T1产生波特率的计算
（1）方式0波特率＝时钟频率fosc×1/12，不受SMOD位的值的影响。若fosc=12MHz，波特率为fosc/12即1Mb/s。
（2）方式2波特率=（2SMOD/64）×fosc
若fosc=12MHz: SMOD=0 波特率=187.5kb/s； SMOD=1 波特率=375kb/s
（3）方式1或方式3时，波特率为：
波特率=（2SMOD/32）×定时器T1的溢出率
定时器T1的溢出率=计数速率/（256-X）=
附10
中断允许寄存器IE，字节地址为A8H

（1）EA：中断允许总控制位 （4）EX1：外部中断1中断允许位
0：CPU屏蔽所有的中断请求(CPU关中断)； 0：禁止外部中断1中断；
1：CPU开放所有中断(CPU开中断)。 1：允许外部中断1中断。
（2）ET1：定时器/计数器T1的溢出中断允许位 （5）ES：串行口中断允许位
0：禁止T1溢出中断； 0：禁止串行口中断；
1：允许T1溢出中断。 1：允许串行口中断。
（3）ET0：定时器/计数器T0的溢出中断允许位 （6）EX0：外部中断0中断允许位。
0：禁止T0溢出中断； 0：禁止外部中断0中断；
1：允许T0溢出中断。 1：允许外部中断0中断。
附11
中断优先级寄存器IP，其字节地址为B8H

1）PS——串行口中断优先级控制位 4）PT0——定时器T0中断优先级控制位
1：高优先级中断； 1：高优先级中断；
0：低优先级中断。 0：低优先级中断。
2）PT1——定时器T1中断优先级控制位 5）PX0——外部中断0中断优先级控制位
1：高优先级中断； 1：高优先级中断；
0：低优先级中断。 0：低优先级中断。
3）PX1——外部中断1中断优先级控制位
1：高优先级中断；
0：低优先级中断。

附12
工作方式控制寄存器TMOD

（1）M1、M0——工作方式选择位
M1 M0 工 作 方 式
0 0 方式0，13位定时器/计数器。
0 1 方式1，16位定时器/计数器。
1 0 方式2，8位常数自动重新装载
1 1 方式3，仅适用于T0，T0分成两个8位计数器，T1停止计数。
(2) ——计数器模式和定时器模式选择位
0：定时器模式。 1：计数器模式。

特别提醒：
