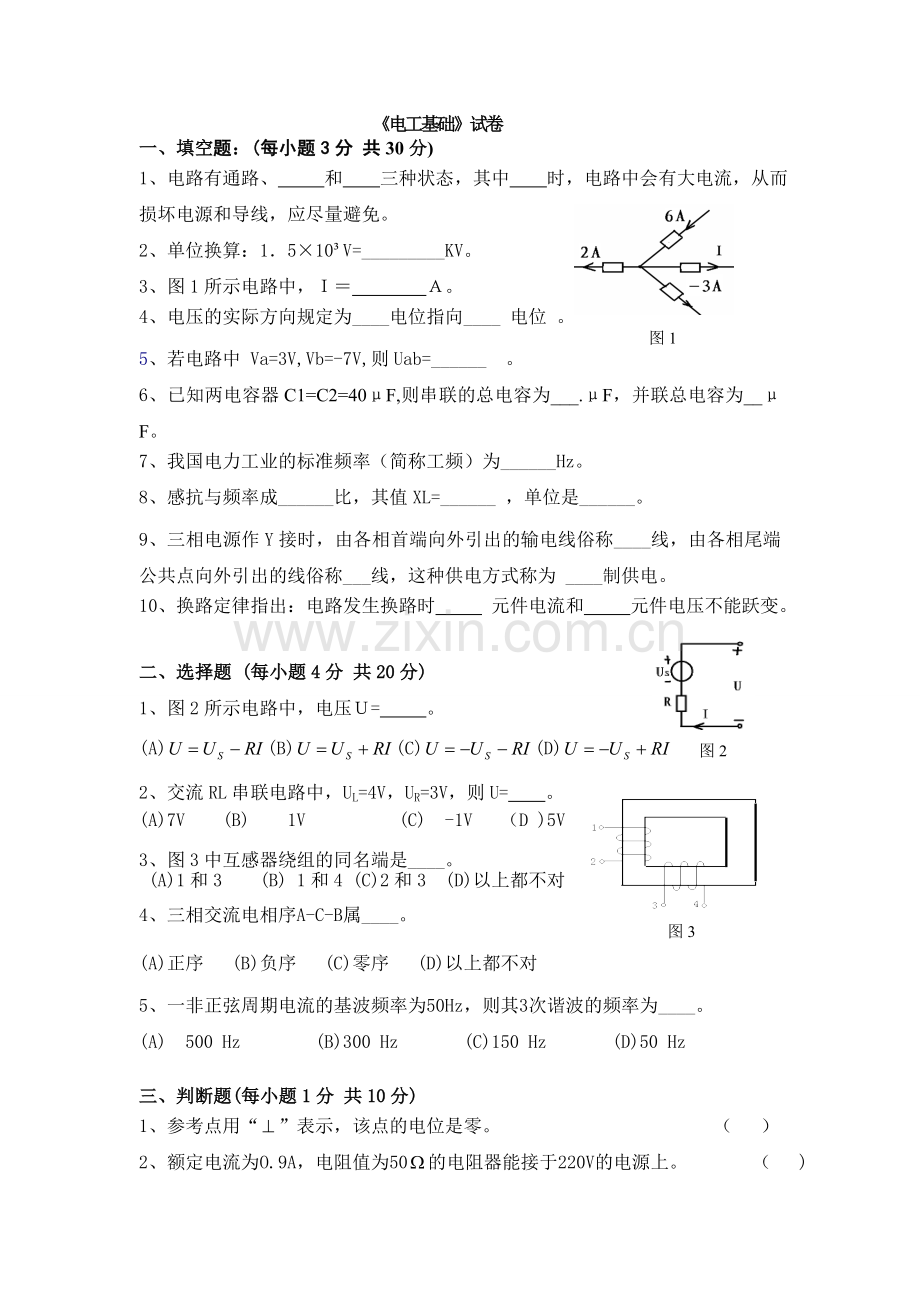

《电工基础》试卷
一、填空题：(每小题3分 共30分)
图1
1、电路有通路、 和 三种状态，其中 时，电路中会有大电流，从而损坏电源和导线，应尽量避免。
2、单位换算：1．5×10³V=_________KV。
3、图1所示电路中，Ｉ＝　　　　Ａ。
4、电压的实际方向规定为____电位指向____ 电位 。
5、若电路中 Va=3V,Vb=-7V,则Uab=______ 。
6、已知两电容器C1=C2=40μF,则串联的总电容为___.μF，并联总电容为__μF。
7、我国电力工业的标准频率（简称工频）为______Hz。
8、感抗与频率成______比，其值XL=______ ，单位是______。
9、三相电源作Y接时，由各相首端向外引出的输电线俗称____线，由各相尾端公共点向外引出的线俗称___线，这种供电方式称为 ____制供电。
10、换路定律指出：电路发生换路时 元件电流和 元件电压不能跃变。
图2

二、选择题 (每小题4分 共20分)
1、图2所示电路中，电压Ｕ= 。
(A)(B)(C)(D)
图3
2、交流RL串联电路中，UL=4V，UR=3V，则U= 。
(A)7V　 (B)  1V     (C)　-1V （D )5V　 　

3、图3中互感器绕组的同名端是____。
(A)1和3 (B) 1和4 (C)2和3 (D)以上都不对
4、 三相交流电相序A-C-B属____。
(A)正序 (B)负序 (C)零序 (D)以上都不对
5、一非正弦周期电流的基波频率为50Hz，则其3次谐波的频率为____。
(A) 500 Hz  (B)300 Hz (C)150 Hz   (D)50 Hz

三、判断题(每小题1分 共10分)
1、参考点用“”表示，该点的电位是零。 （ ）
2、额定电流为O.9A，电阻值为50的电阻器能接于220V的电源上。 （ )
3、I=-10A，表明电流的实际方向与参考方向相同。 （ ）
4、应用叠加定理时，一个独立电源单独作用时，其它独立电源要置零。即其它
电压源代之以短路；其它电流源代之以开路 。 （ ）
5、交流电压表测得单相插座两孔间电压220V，该电压是瞬时值。 ( ）
6、在感性负载上并联一个适当的电容，可以提高电路的功率因数。 （ ）
7、三相电路中的线电流就是流过每根端线或火线中的电流。 （ ）
8、某电网电压为220kV，是指线电压为220kV。 ( )
9、在三相四线制供电系统中，火线和中线上都必须安装熔断器。 （ ）
10、将交流铁芯线圈改接到大小相同的直流电压上，能正常工作。 （ ）

四、计算题 (每小题10分 共40分)
图4
1、求图4所示电路中的电流I。

2、RLC串联电路R=3，XL=7，XC=3，电源电压u=10sin(314t+30)V, 求：（1）电路复阻抗Z，并判断电路性质（2）总电流和各元件电压、、（3）电路有功功率，无功功率，视在功率 及功率因数λ。
3、对称三相电源星形连接，若A相电压A=220∠90°V，试写出正序时其它两相电压相量及三个线电压相量并画出相、线电压相量图。

图5
4、图5所示电路中，已知,,, ,开关K在1位时，电路处于稳态。t=0时，K由1位打向2位，求：电容电压和电路电流的解析式。

《电工基础》试卷答案

一、填空题：(每小题3分 共30分)
1、短路、断路、短路
2、1.5
3、7A、
4、高 低
5、10
6、20、80
7、50
8、 正比、2πfL、Ω
9、 火线、中线、三相四线
10、 电感、电容
二、选择题 (每小题4分 共20分)
1、A 2、D 3、A 4、B 5、C
三、判断题(每小题1分 共10分)
1、√ 2、× 3、×4、√ 5、×6、√ 7、√ 8、√ 9、× 10、×

四、计算题 (每小题10分 共40分)
1、I=3A
2、 P=12W Q=16Var S=20VACOSΦ=0.6
3、

4、
