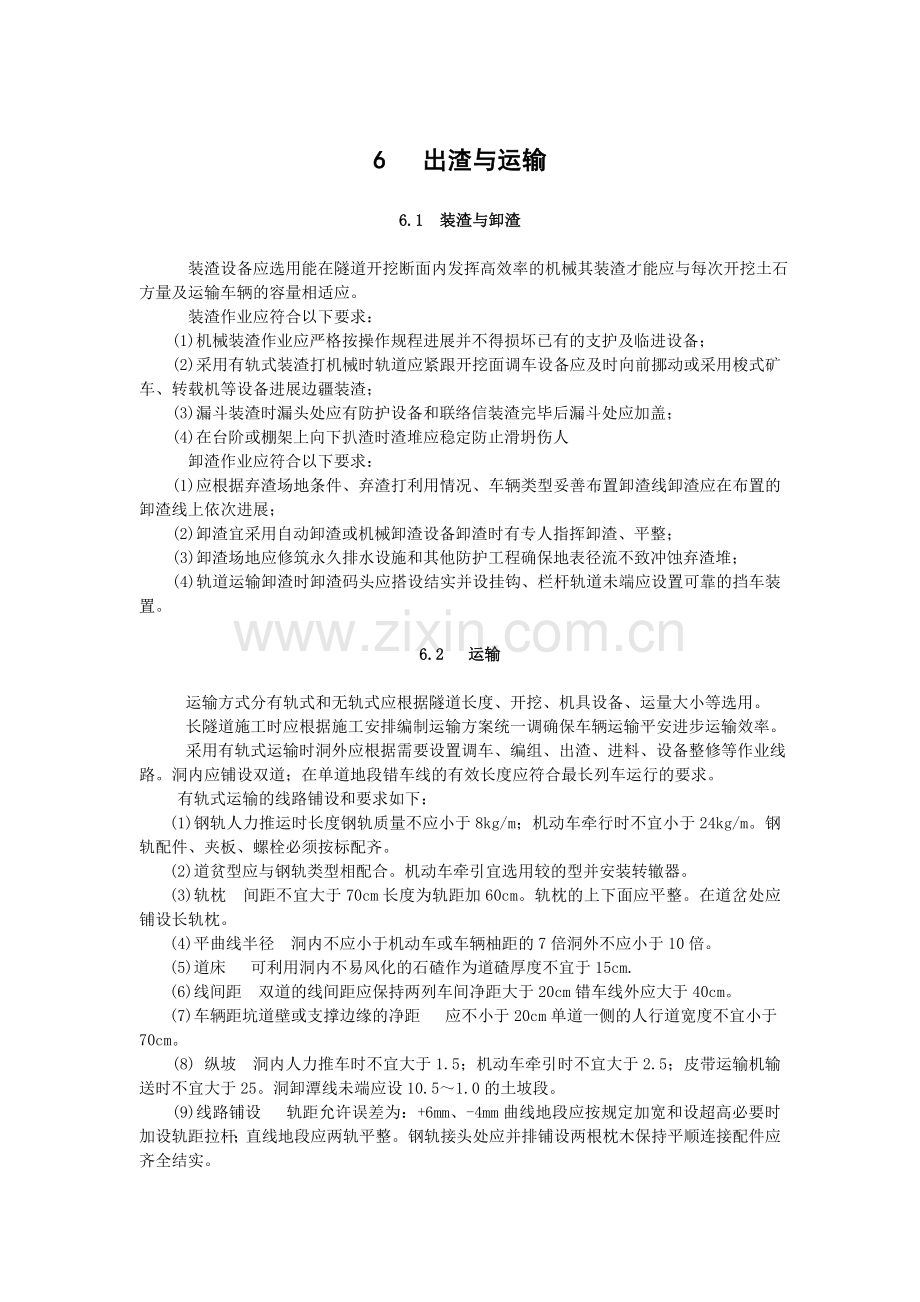

6 出渣与运输

6.1 装渣与卸渣

装渣设备应选用能在隧道开挖断面内发挥高效率的机械其装渣才能应与每次开挖土石方量及运输车辆的容量相适应。
装渣作业应符合以下要求：
(1)机械装渣作业应严格按操作规程进展并不得损坏已有的支护及临进设备；
(2)采用有轨式装渣打机械时轨道应紧跟开挖面调车设备应及时向前挪动或采用梭式矿车、转载机等设备进展边疆装渣；
(3)漏斗装渣时漏头处应有防护设备和联络信装渣完毕后漏斗处应加盖；
(4)在台阶或棚架上向下扒渣时渣堆应稳定防止滑坍伤人
卸渣作业应符合以下要求：
(1)应根据弃渣场地条件、弃渣打利用情况、车辆类型妥善布置卸渣线卸渣应在布置的卸渣线上依次进展；
(2)卸渣宜采用自动卸渣或机械卸渣设备卸渣时有专人指挥卸渣、平整；
(3)卸渣场地应修筑永久排水设施和其他防护工程确保地表径流不致冲蚀弃渣堆；
(4)轨道运输卸渣时卸渣码头应搭设结实并设挂钩、栏杆轨道未端应设置可靠的挡车装置。

6.2 运输

运输方式分有轨式和无轨式应根据隧道长度、开挖、机具设备、运量大小等选用。
长隧道施工时应根据施工安排编制运输方案统一调确保车辆运输平安进步运输效率。
采用有轨式运输时洞外应根据需要设置调车、编组、出渣、进料、设备整修等作业线路。洞内应铺设双道；在单道地段错车线的有效长度应符合最长列车运行的要求。
有轨式运输的线路铺设和要求如下：
(1)钢轨人力推运时长度钢轨质量不应小于8kg/m；机动车牵行时不宜小于24kg/m。钢轨配件、夹板、螺栓必须按标配齐。
(2)道贫型应与钢轨类型相配合。机动车牵引宜选用较的型并安装转辙器。
(3)轨枕 间距不宜大于70cm长度为轨距加60cm。轨枕的上下面应平整。在道岔处应铺设长轨枕。
(4)平曲线半径 洞内不应小于机动车或车辆柚距的7倍洞外不应小于10倍。
(5)道床 可利用洞内不易风化的石碴作为道碴厚度不宜于15cm.
(6)线间距 双道的线间距应保持两列车间净距大于20cm错车线外应大于40cm。
(7)车辆距坑道壁或支撑边缘的净距 应不小于20cm单道一侧的人行道宽度不宜小于70cm。
(8) 纵坡 洞内人力推车时不宜大于1.5；机动车牵引时不宜大于2.5；皮带运输机输送时不宜大于25。洞卸潭线未端应设10.5～1.0的土坡段。
(9)线路铺设 轨距允许误差为：+6mm、-4mm曲线地段应按规定加宽和设超高必要时加设轨距拉杆；直线地段应两轨平整。钢轨接头处应并排铺设两根枕木保持平顺连接配件应齐全结实。

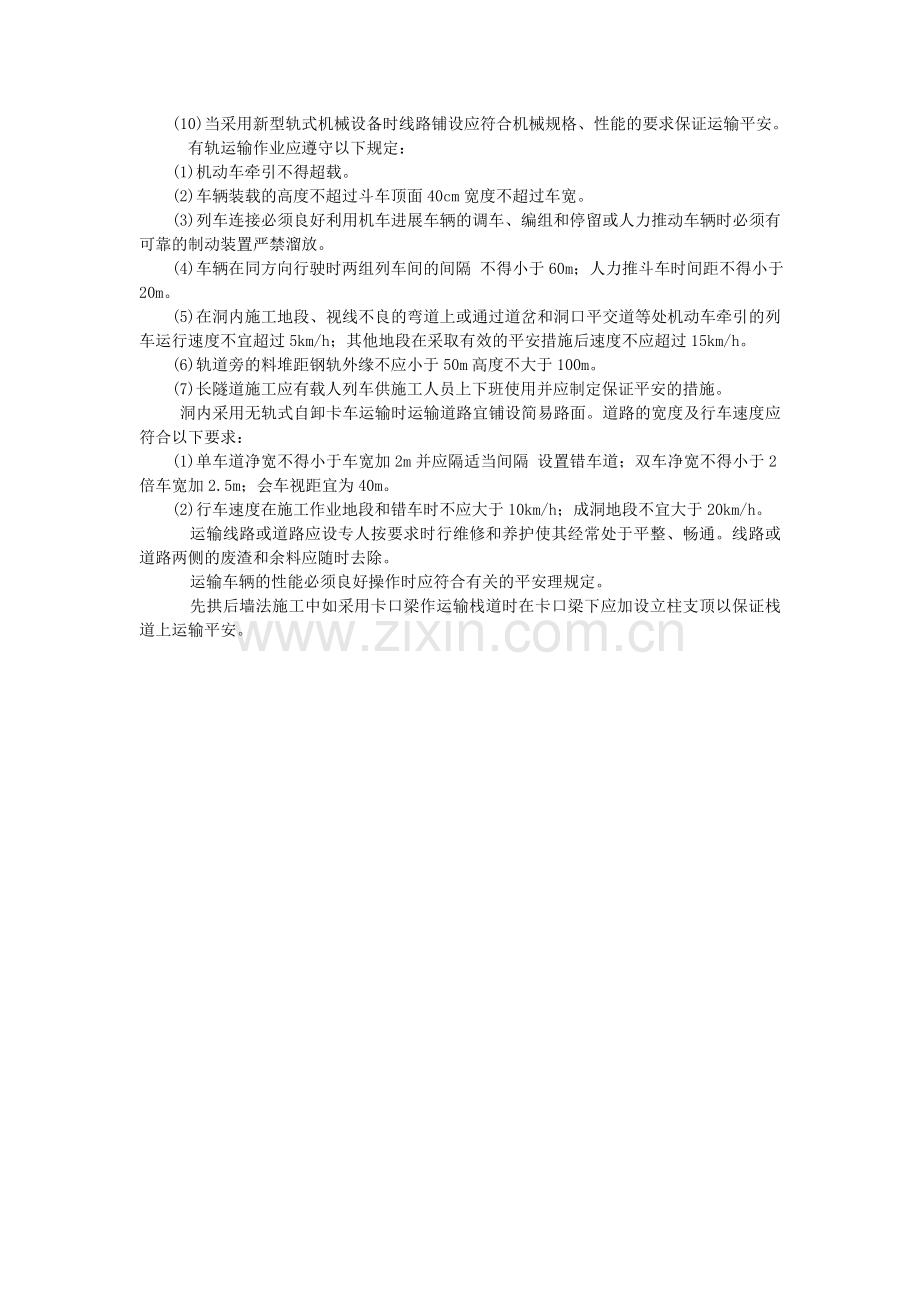

(10)当采用新型轨式机械设备时线路铺设应符合机械规格、性能的要求保证运输平安。
有轨运输作业应遵守以下规定：
(1)机动车牵引不得超载。
(2)车辆装载的高度不超过斗车顶面40cm宽度不超过车宽。
(3)列车连接必须良好利用机车进展车辆的调车、编组和停留或人力推动车辆时必须有可靠的制动装置严禁溜放。
(4)车辆在同方向行驶时两组列车间的间隔 不得小于60m；人力推斗车时间距不得小于20m。
(5)在洞内施工地段、视线不良的弯道上或通过道岔和洞口平交道等处机动车牵引的列车运行速度不宜超过5km/h；其他地段在采取有效的平安措施后速度不应超过15km/h。
(6)轨道旁的料堆距钢轨外缘不应小于50m高度不大于100m。
(7)长隧道施工应有载人列车供施工人员上下班使用并应制定保证平安的措施。
洞内采用无轨式自卸卡车运输时运输道路宜铺设简易路面。道路的宽度及行车速度应符合以下要求：
(1)单车道净宽不得小于车宽加2m并应隔适当间隔 设置错车道；双车净宽不得小于2倍车宽加2.5m；会车视距宜为40m。
(2)行车速度在施工作业地段和错车时不应大于10km/h；成洞地段不宜大于20km/h。
运输线路或道路应设专人按要求时行维修和养护使其经常处于平整、畅通。线路或道路两侧的废渣和余料应随时去除。
运输车辆的性能必须良好操作时应符合有关的平安理规定。
先拱后墙法施工中如采用卡口梁作运输栈道时在卡口梁下应加设立柱支顶以保证栈道上运输平安。
