《戴维南定理》习题练习
一、知识点

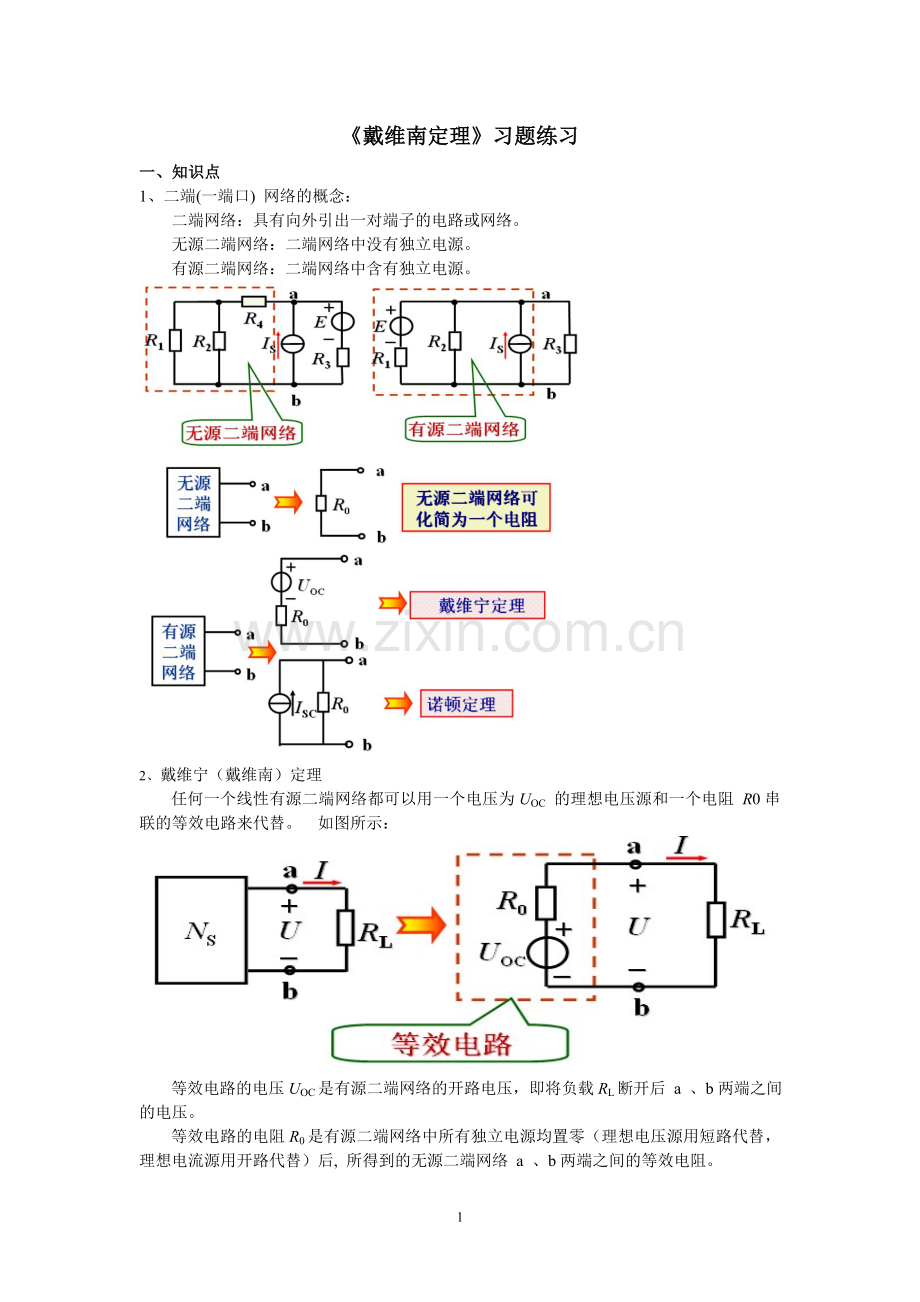

1、二端(一端口) 网络的概念：
二端网络：具有向外引出一对端子的电路或网络。
无源二端网络：二端网络中没有独立电源。
有源二端网络：二端网络中含有独立电源。

2、戴维宁（戴维南）定理
任何一个线性有源二端网络都可以用一个电压为UOC 的理想电压源和一个电阻 R0串联的等效电路来代替。 如图所示：

等效电路的电压UOC是有源二端网络的开路电压，即将负载RL断开后 a 、b两端之间的电压。
等效电路的电阻R0是有源二端网络中所有独立电源均置零（理想电压源用短路代替，理想电流源用开路代替）后, 所得到的无源二端网络 a 、b两端之间的等效电阻。
二、例题：应用戴维南定理解题
戴维南定理的解题步骤：
1.把电路划分为待求支路和有源二端网络两部分，如图1中的虚线。
2.断开待求支路，形成有源二端网络（要画图），求有源二端网络的开路电压UOC。
3.将有源二端网络内的电源置零，保留其内阻（要画图），求网络的入端等效电阻Rab。
4.画出有源二端网络的等效电压源，其电压源电压US=UOC（此时要注意电源的极性），内阻R0=Rab。
5.将待求支路接到等效电压源上，利用欧姆定律求电流。

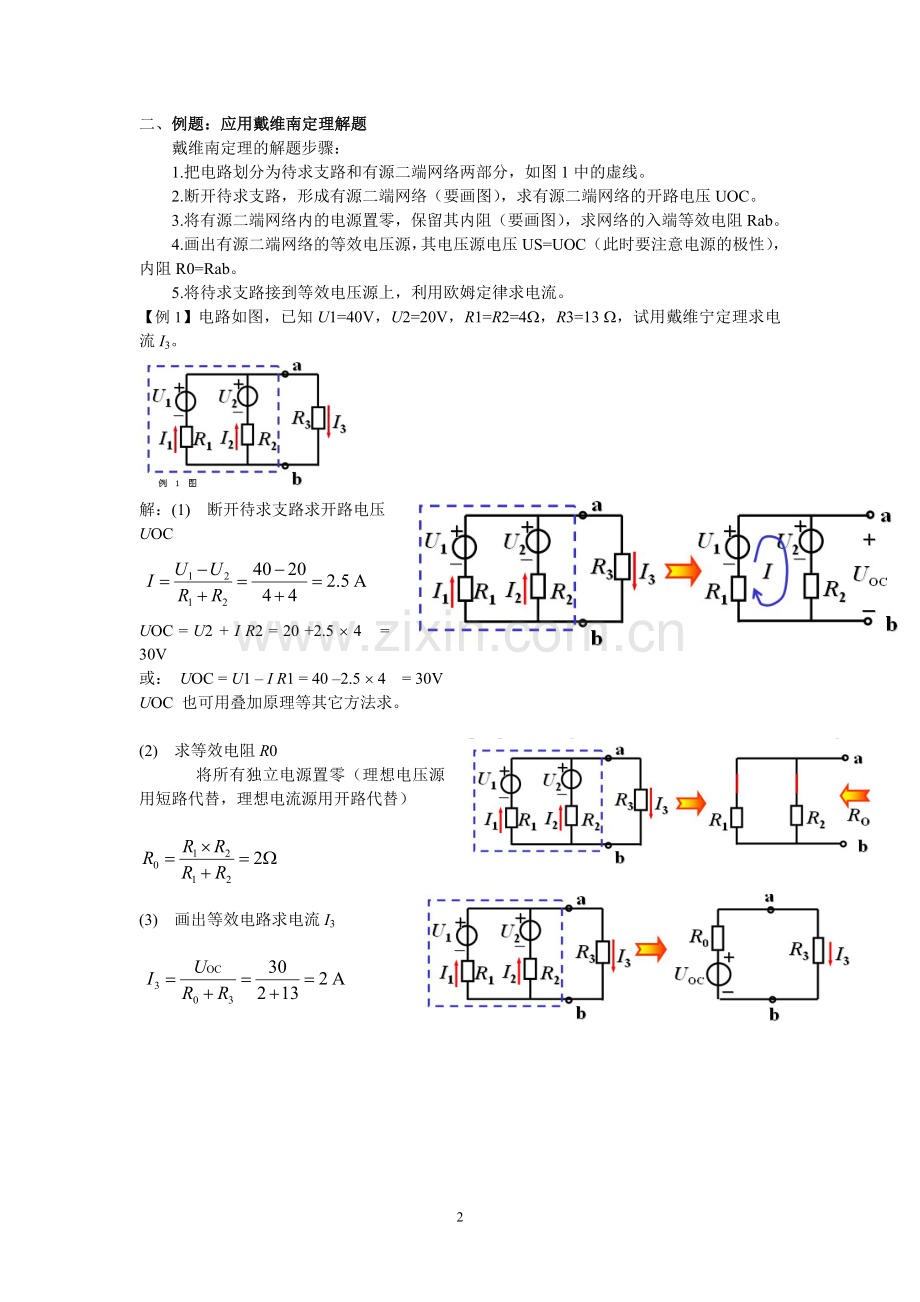

【例1】电路如图，已知U1=40V，U2=20V，R1=R2=4W，R3=13 W，试用戴维宁定理求电流I3。

解：(1) 断开待求支路求开路电压UOC

UOC = U2 + I R2 = 20 +2.5 ´ 4 = 30V
或： UOC = U1 – I R1 = 40 –2.5 ´ 4 = 30V
UOC 也可用叠加原理等其它方法求。

(2) 求等效电阻R0
将所有独立电源置零（理想电压源用短路代替，理想电流源用开路代替）

(3) 画出等效电路求电流I3

【例2】 用戴维南定理计算图中的支路电流I3。

  解：① 等效电源的电动势E可由图1-58(b)求得

    于是
    或
    ② 等效电源的内阻RO可由图1-58(c)求得
    因此
    ③ 对a和b两端讲，R1和R2是并联的，由图1-58(a)可等效于图1-58(d)。
    所以
【例3】用戴维南定理求图中5Ω电阻中的电流I，并画出戴维南等效电路?
-10V+
【例4】试用戴维南定理计算图示电路中6欧电阻中的电流I。（0.75A）
6Ω
3Ω
3Ω
5A
2A
- 20V +
题3图

【例5】计算图示电路中的电流I。(用戴维南定理求解)（2A）
【例6】计算图示电路中的电流I。(用戴维南定理求解)（1.6A）

【例7】用戴维南定理求下图所示电路中的电流I（2A）

【例8】电路如图所示，R=2.5KΩ，试用戴维南定理求电阻R中的电流I。（0.35mA）
