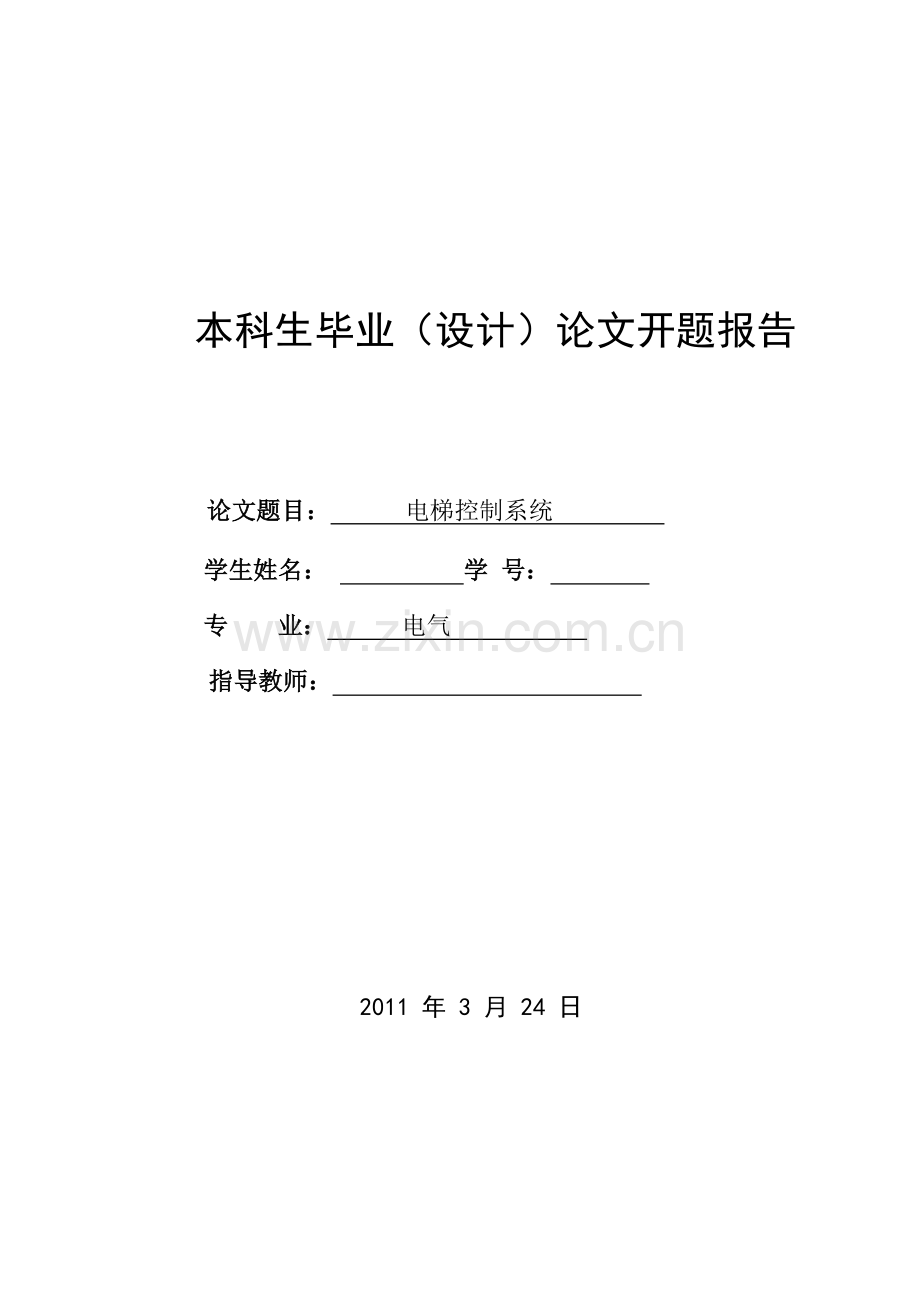

本科生毕业（设计）论文开题报告

论文题目： 电梯控制系统
学生姓名： 学 号：
专 业： 电气
指导教师：

2011 年 3 月 24 日

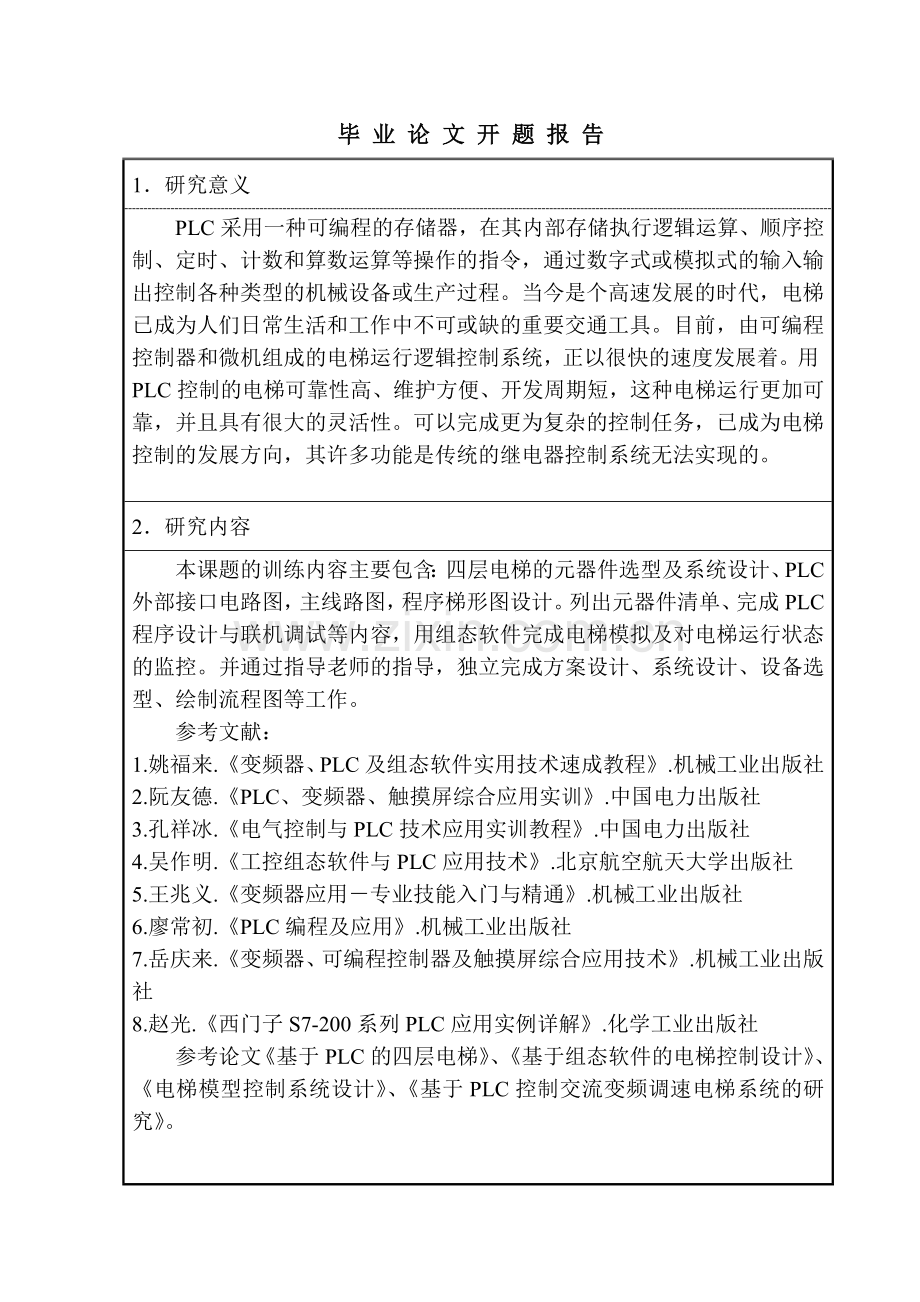

毕 业 论 文 开 题 报 告
1．研究意义
PLC采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算数运算等操作的指令，通过数字式或模拟式的输入输出控制各种类型的机械设备或生产过程。当今是个高速发展的时代，电梯已成为人们日常生活和工作中不可或缺的重要交通工具。目前，由可编程控制器和微机组成的电梯运行逻辑控制系统，正以很快的速度发展着。用PLC控制的电梯可靠性高、维护方便、开发周期短，这种电梯运行更加可靠，并且具有很大的灵活性。可以完成更为复杂的控制任务，已成为电梯控制的发展方向，其许多功能是传统的继电器控制系统无法实现的。

2．研究内容
本课题的训练内容主要包含：四层电梯的元器件选型及系统设计、PLC外部接口电路图，主线路图，程序梯形图设计。列出元器件清单、完成PLC程序设计与联机调试等内容，用组态软件完成电梯模拟及对电梯运行状态的监控。并通过指导老师的指导，独立完成方案设计、系统设计、设备选型、绘制流程图等工作。
参考文献：
1.姚福来.《变频器、PLC及组态软件实用技术速成教程》.机械工业出版社
2.阮友德.《PLC、变频器、触摸屏综合应用实训》.中国电力出版社
3.孔祥冰.《电气控制与PLC技术应用实训教程》.中国电力出版社
4.吴作明.《工控组态软件与PLC应用技术》.北京航空航天大学出版社
5.王兆义.《变频器应用－专业技能入门与精通》.机械工业出版社
6.廖常初.《PLC编程及应用》.机械工业出版社
7.岳庆来.《变频器、可编程控制器及触摸屏综合应用技术》.机械工业出版社
8.赵光.《西门子S7-200系列PLC应用实例详解》.化学工业出版社
参考论文《基于PLC的四层电梯》、《基于组态软件的电梯控制设计》、《电梯模型控制系统设计》、《基于PLC控制交流变频调速电梯系统的研究》。

3．进度安排
起止日期
设计（论文）工作进度
第一周到第三周
1. 查找相关文献，了解课题的意义及现状；了解课题的设计任务；初步形成设计方案；
2. 完成此课题的开题报告；
3. 复习书中的梯形图指令和语句表指令。
第四周到第六周
1. 熟悉此课题的大概流程；
2. 了解设计中用到的软件，安装wincc、step 7-micro/win;autoCAD等软件；
3. 学习各个软件的用法，可以用CAD画出简单的电气连接图。
第七周到第十周
1. 查找相关资料，完成硬件部分；
2. 确定I/O点数，列出输入输出表；
3. 完成电梯控制的流程图、PLC接线图、主电路图；
4. 硬件选型。
第十一周到第十四周
1. 编写电梯设计的程序，用step 7-micro/win输入程序；
2. 用组态软件编写程序，完成对电梯的模拟控制及对电梯运行状态监控的人机界面；
3. 在实验室进行调试。
第十五周到第十六周
整理设计过程，确定论文初稿。
第十七周
在指导教师的指导下，完成论文终稿。
第十八周
论文答辩

毕 业 论 文 开 题 报 告
4．预期成果
完成四层电梯的硬件选型及系统设计，用Auto CAD软件画出PLC外部接口电路图，主线路图，程序梯形图设计。列出元器件清单、完成PLC程序设计，用组态软件完成电梯模拟仿真，电梯的仿真画面包括内呼一、二、三、四层的按钮，每层楼的外呼上行和下行按钮以及紧急按钮、上行下行的指示灯，一、二、三、四层的指示灯、紧急按钮的指示灯。通过此电梯模拟界面完成仿真和对电梯运行状态的监控。
指导教师意见：（含对本课题的深度、广度及工作量的意见）

指导教师： （签名）
年 月 日
教研室审查意见：

教研室负责人： （签名） 年 月 日
