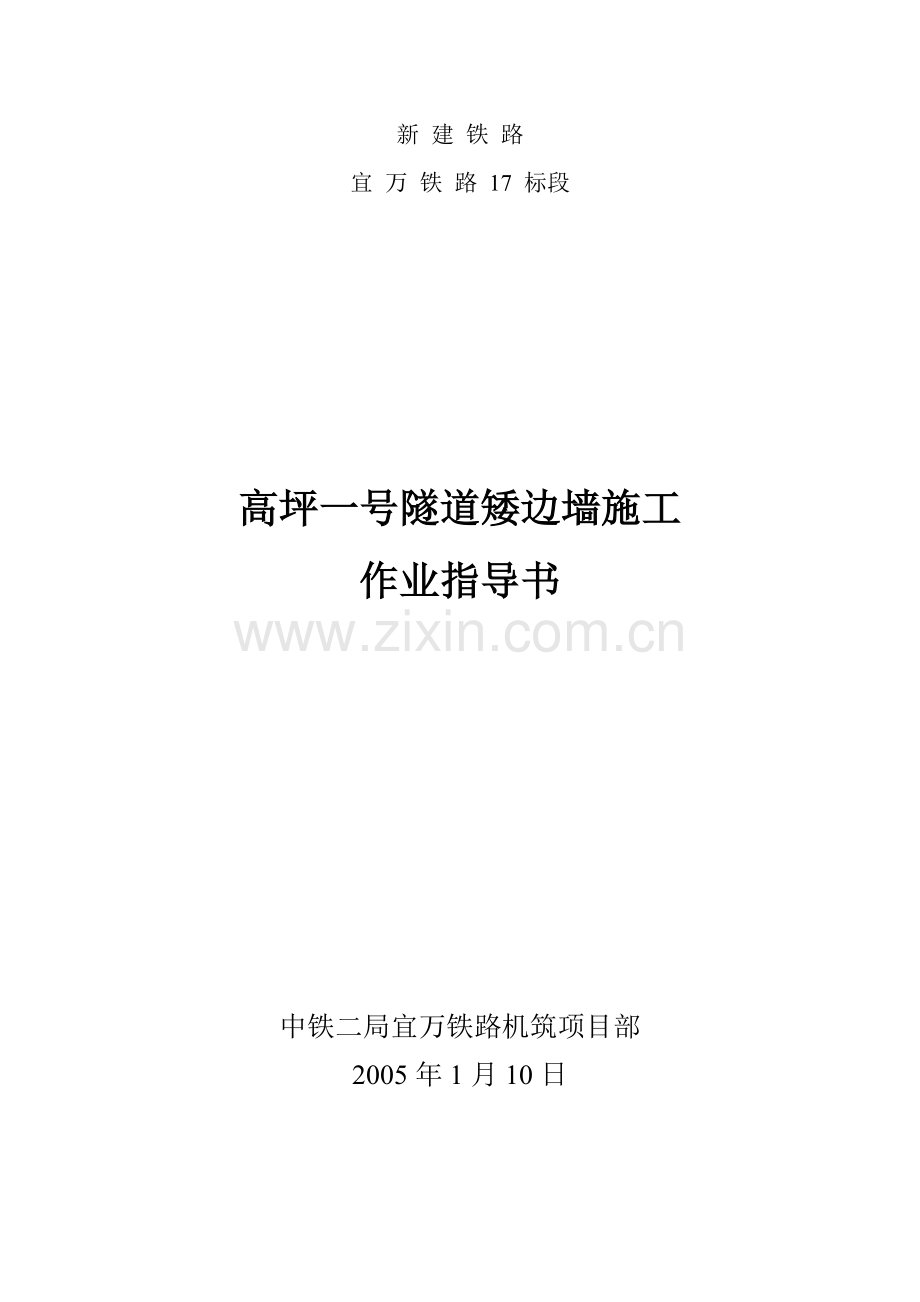

新 建 铁 路
宜 万 铁 路 17 标段

高坪一号隧道矮边墙施工
作业指导书

中铁二局宜万铁路机筑项目部
2005年1月10日

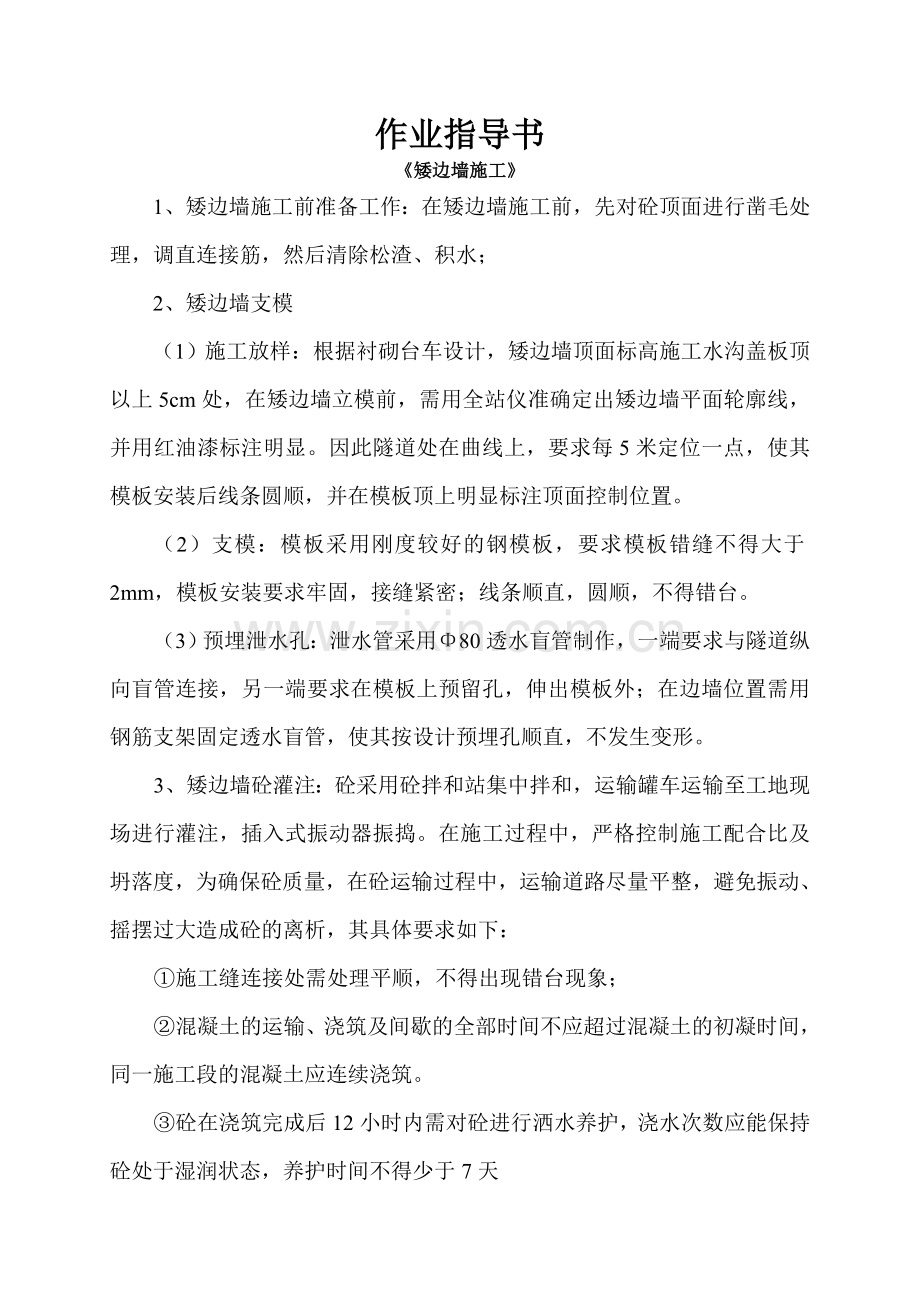

作业指导书
《矮边墙施工》
1、矮边墙施工前准备工作：在矮边墙施工前，先对砼顶面进行凿毛处理，调直连接筋，然后清除松渣、积水；
2、矮边墙支模
（1）施工放样：根据衬砌台车设计，矮边墙顶面标高施工水沟盖板顶以上5cm处，在矮边墙立模前，需用全站仪准确定出矮边墙平面轮廓线，并用红油漆标注明显。因此隧道处在曲线上，要求每5米定位一点，使其模板安装后线条圆顺，并在模板顶上明显标注顶面控制位置。
（2）支模：模板采用刚度较好的钢模板，要求模板错缝不得大于2mm，模板安装要求牢固，接缝紧密；线条顺直，圆顺，不得错台。
（3）预埋泄水孔：泄水管采用Φ80透水盲管制作，一端要求与隧道纵向盲管连接，另一端要求在模板上预留孔，伸出模板外；在边墙位置需用钢筋支架固定透水盲管，使其按设计预埋孔顺直，不发生变形。
3、矮边墙砼灌注：砼采用砼拌和站集中拌和，运输罐车运输至工地现场进行灌注，插入式振动器振捣。在施工过程中，严格控制施工配合比及坍落度，为确保砼质量，在砼运输过程中，运输道路尽量平整，避免振动、摇摆过大造成砼的离析，其具体要求如下：
①施工缝连接处需处理平顺，不得出现错台现象；
②混凝土的运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间，同一施工段的混凝土应连续浇筑。
③砼在浇筑完成后12小时内需对砼进行洒水养护，浇水次数应能保持砼处于湿润状态，养护时间不得少于7天
④当砼强度达到1.2MPa前，不得在其踩踏扰动砼。
4、安装止水条：在矮边墙外侧沿纵向布置一条止水条。矮边墙连接施工缝也应在外侧布置一条止水条。
5、矮边墙防水板安装见防排水施工作业指导书。
6、施工保温措施：若洞内气温较低，采用以下保温措施。砼灌注后，先采用一层塑料薄膜覆盖，再采用一层彩条布进行覆盖。

编制：

审核：

接受人：
