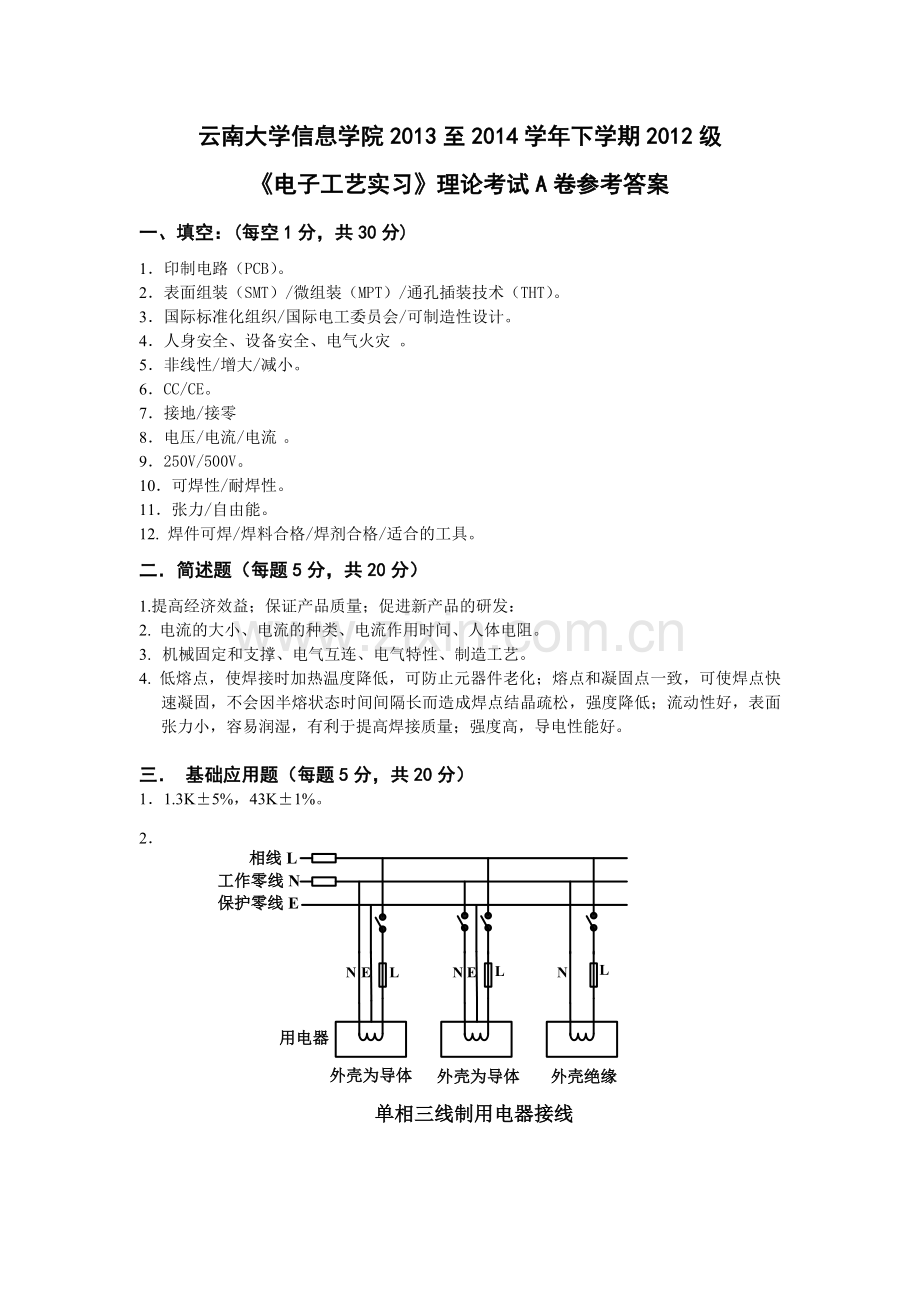

《电子工艺实习》试卷A参考答案.doc

云南大学信息学院2013至2014学年下学期2012级
《电子工艺实习》理论考试A卷参考答案
一、填空：(每空1分，共30分)
1．印制电路（PCB）。
2．表面组装（SMT）/微组装（MPT）/通孔插装技术（THT）。
3．国际标准化组织/国际电工委员会/可制造性设计。
4．人身安全、设备安全、电气火灾 。
5．非线性/增大/减小。
6．CC/CE。
7．接地/接零
8．电压/电流/电流 。
9．250V/500V。
10．可焊性/耐焊性。
11．张力/自由能。
12. 焊件可焊/焊料合格/焊剂合格/适合的工具。
二．简述题（每题5分，共20分）
1.提高经济效益；保证产品质量；促进新产品的研发：
2. 电流的大小、电流的种类、电流作用时间、人体电阻。
3. 机械固定和支撑、电气互连、电气特性、制造工艺。
4. 低熔点，使焊接时加热温度降低，可防止元器件老化；熔点和凝固点一致，可使焊点快速凝固，不会因半熔状态时间间隔长而造成焊点结晶疏松，强度降低；流动性好，表面张力小，容易润湿，有利于提高焊接质量；强度高，导电性能好。

三． 基础应用题（每题5分，共20分）
1．1.3K±5%，43K±1%。

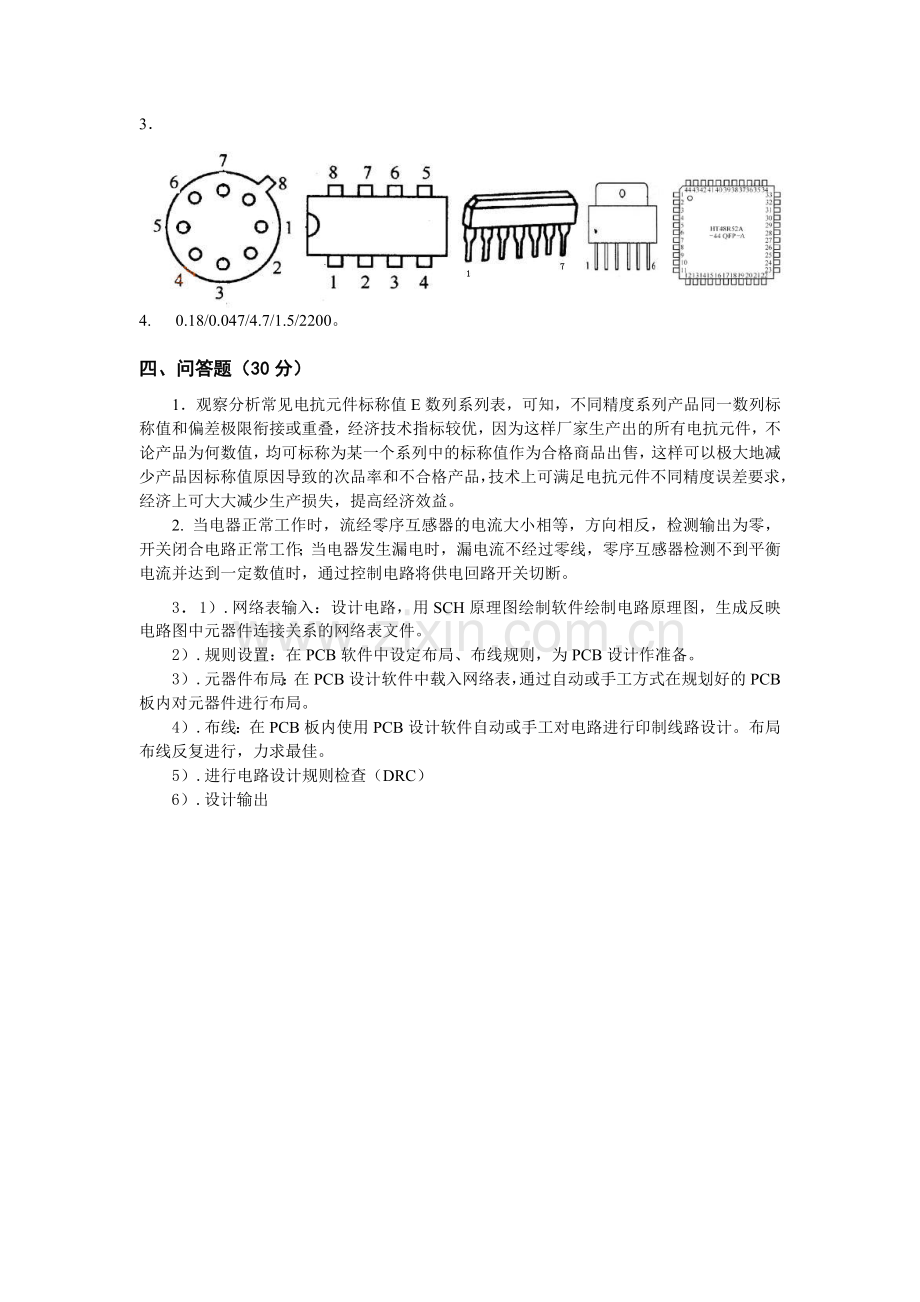

2．

3．
4. 0.18/0.047/4.7/1.5/2200。

四、问答题（30分）
1．观察分析常见电抗元件标称值E数列系列表，可知，不同精度系列产品同一数列标称值和偏差极限衔接或重叠，经济技术指标较优，因为这样厂家生产出的所有电抗元件，不论产品为何数值，均可标称为某一个系列中的标称值作为合格商品出售，这样可以极大地减少产品因标称值原因导致的次品率和不合格产品，技术上可满足电抗元件不同精度误差要求，经济上可大大减少生产损失，提高经济效益。
2. 当电器正常工作时，流经零序互感器的电流大小相等，方向相反，检测输出为零，开关闭合电路正常工作；当电器发生漏电时，漏电流不经过零线，零序互感器检测不到平衡电流并达到一定数值时，通过控制电路将供电回路开关切断。
3．1）.网络表输入：设计电路，用SCH原理图绘制软件绘制电路原理图，生成反映电路图中元器件连接关系的网络表文件。
2）.规则设置：在PCB软件中设定布局、布线规则，为PCB设计作准备。
3）.元器件布局：在PCB设计软件中载入网络表，通过自动或手工方式在规划好的PCB板内对元器件进行布局。
4）.布线：在PCB板内使用PCB设计软件自动或手工对电路进行印制线路设计。布局布线反复进行，力求最佳。
5）.进行电路设计规则检查（DRC）
6）.设计输出
