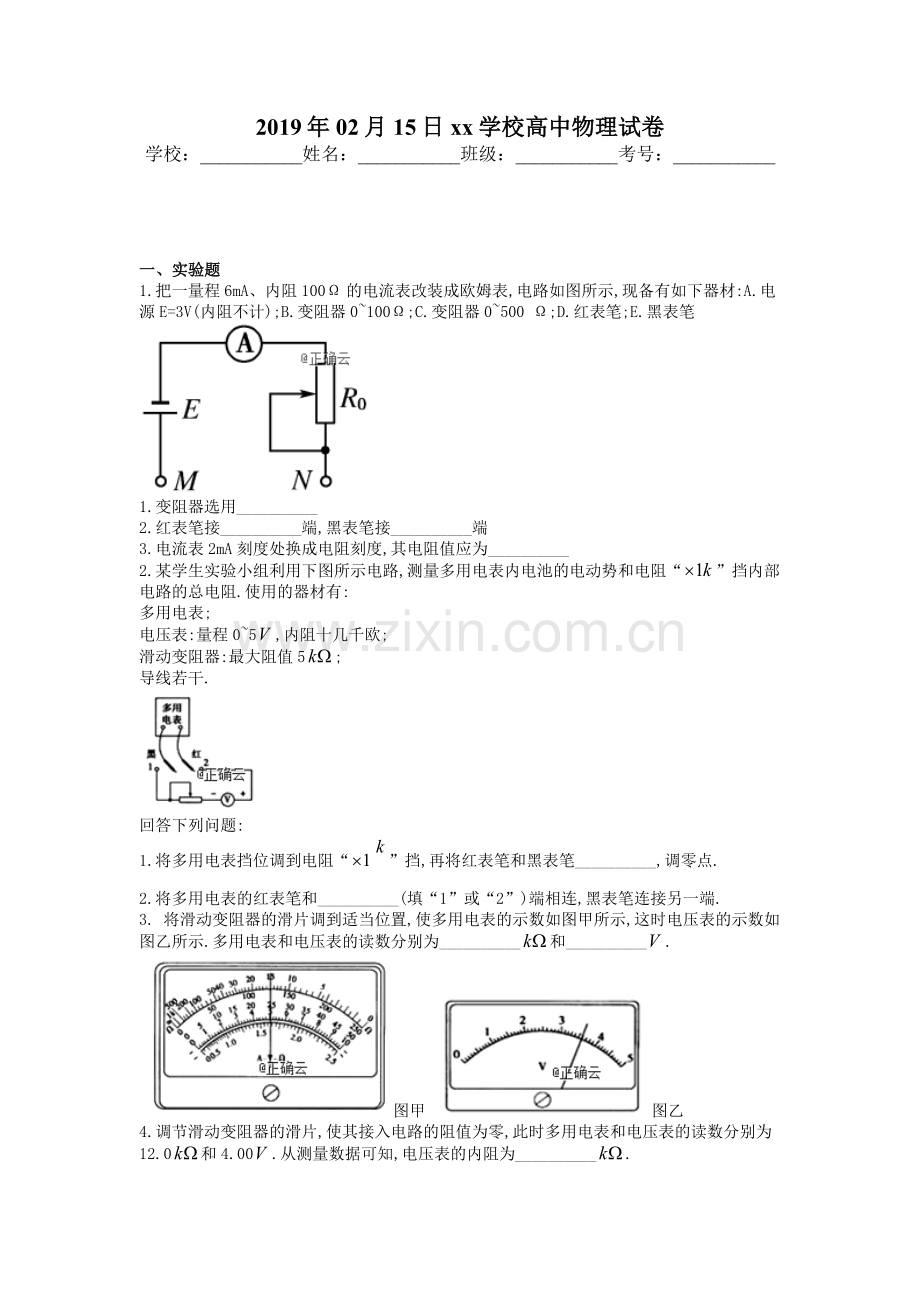

2019年02月15日xx学校高中物理试卷
学校：___________姓名：___________班级：___________考号：___________

一、实验题
1.把一量程6mA、内阻100Ω的电流表改装成欧姆表,电路如图所示,现备有如下器材:A.电源E=3V(内阻不计);B.变阻器0~100Ω;C.变阻器0~500 Ω;D.红表笔;E.黑表笔

1.变阻器选用__________
2.红表笔接__________端,黑表笔接__________端
3.电流表2mA刻度处换成电阻刻度,其电阻值应为__________
2.某学生实验小组利用下图所示电路,测量多用电表内电池的电动势和电阻“”挡内部电路的总电阻.使用的器材有:
多用电表;
电压表:量程0~5,内阻十几千欧;
滑动变阻器:最大阻值5;
导线若干.

回答下列问题:
1.将多用电表挡位调到电阻“”挡,再将红表笔和黑表笔__________,调零点.
2.将多用电表的红表笔和__________(填“1”或“2”)端相连,黑表笔连接另一端.
3. 将滑动变阻器的滑片调到适当位置,使多用电表的示数如图甲所示,这时电压表的示数如图乙所示.多用电表和电压表的读数分别为__________和__________.
图甲图乙
4.调节滑动变阻器的滑片,使其接入电路的阻值为零,此时多用电表和电压表的读数分别为12.0和4.00.从测量数据可知,电压表的内阻为__________.

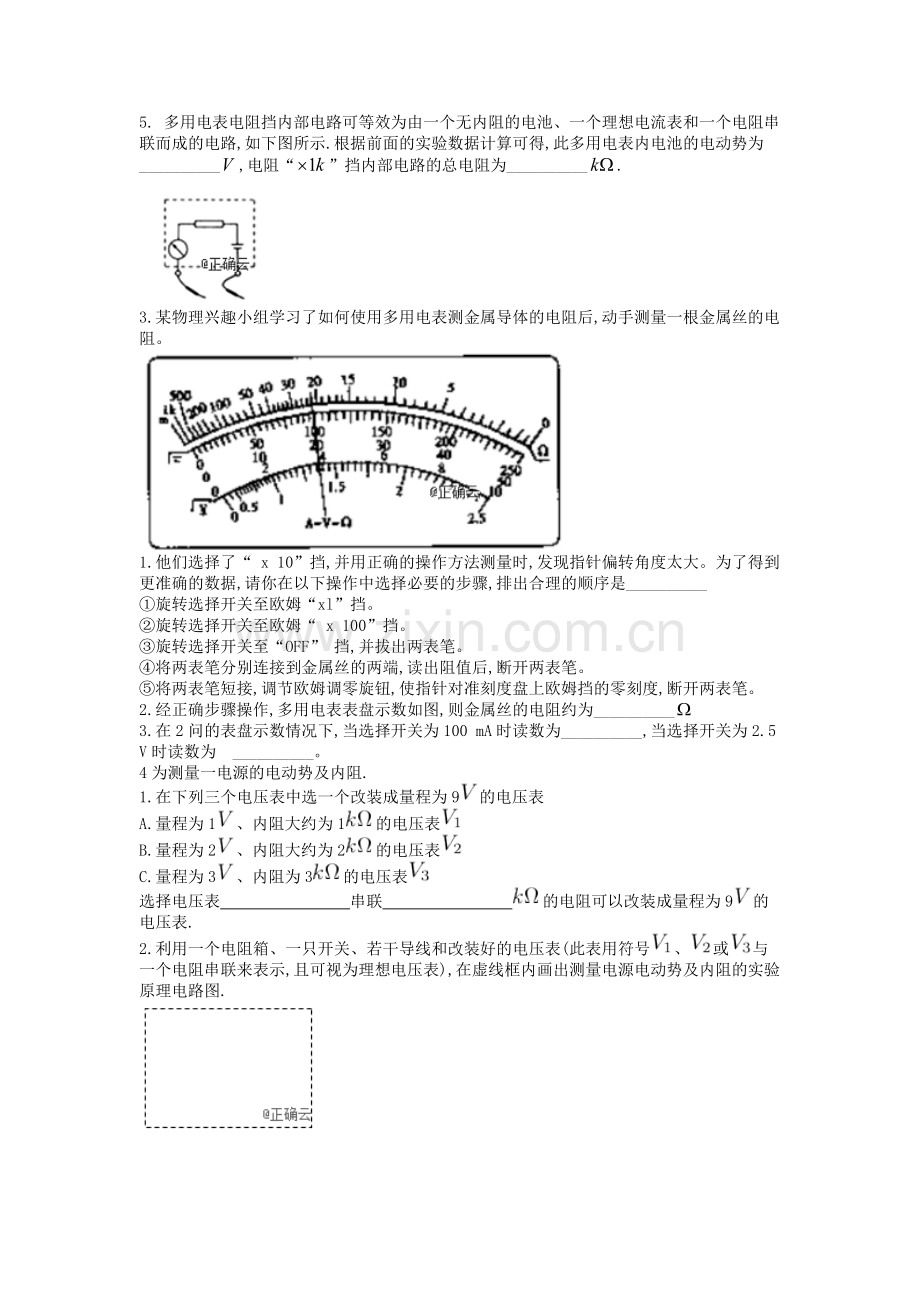

5. 多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路,如下图所示.根据前面的实验数据计算可得,此多用电表内电池的电动势为__________,电阻“”挡内部电路的总电阻为__________.

3.某物理兴趣小组学习了如何使用多用电表测金属导体的电阻后,动手测量一根金属丝的电阻。

1.他们选择了“ x 10”挡,并用正确的操作方法测量时,发现指针偏转角度太大。为了得到更准确的数据,请你在以下操作中选择必要的步骤,排出合理的顺序是__________
①旋转选择开关至欧姆“xl”挡。
②旋转选择开关至欧姆“ x 100”挡。
③旋转选择开关至“OFF” 挡,并拔出两表笔。
④将两表笔分别连接到金属丝的两端,读出阻值后,断开两表笔。
⑤将两表笔短接,调节欧姆调零旋钮,使指针对准刻度盘上欧姆挡的零刻度,断开两表笔。
2.经正确步骤操作,多用电表表盘示数如图,则金属丝的电阻约为__________
3.在2问的表盘示数情况下,当选择开关为100 mA时读数为__________,当选择开关为2.5 V时读数为 __________。
4为测量一电源的电动势及内阻.
1.在下列三个电压表中选一个改装成量程为9的电压表
A.量程为1、内阻大约为1的电压表
B.量程为2、内阻大约为2的电压表
C.量程为3、内阻为3的电压表
选择电压表        串联        的电阻可以改装成量程为9的电压表.
2.利用一个电阻箱、一只开关、若干导线和改装好的电压表(此表用符号、或与一个电阻串联来表示,且可视为理想电压表),在虚线框内画出测量电源电动势及内阻的实验原理电路图.

3.根据以上实验原理电路图进行实验,读出电压表示数为1.50时、电阻箱的阻值为15.0;电压表示数为2.00时,电阻箱的阻值为40.0,则电源的电动势        ,内阻        .
5.如下图所示,为一多用电表的表盘,其中、、为某同学测量时指针所指的三个不同位置由图回答下列问题.

1.如果该同学选择了"× 10"挡来测量电阻,则、两指针对应的测量电阻的阻值分别为__________、__________.
2.如果该同学选择了"50 "的直流电压挡来测量电压,则、、三指针对应的测量的电压分别为__________、__________、__________.
3.如果该同学选择了“250 ”的直流电流挡来测量电流,则、两指针对应的测量的电流分别为__________、__________.
6.某同学要测量一个由均匀新材料制成的圆柱体的电阻率ρ。步骤如下:
1.游标卡尺测量其长度如图甲所示,可知其长度为__________mm;

2.用螺旋测微器测量其直径如图乙所示,可知其直径为__________mm;

3.选用多用电表的电阻“×1”挡,按正确的操作步骤测此圆柱体的电阻,表盘的示数如图所示,则该电阻的阻值约为__________Ω;

4. 为更精确地测量其电阻,可供选择的器材如下:
电流表A1(量程300 mA,内阻约为2 Ω);
电流表A2(量程150 mA,内阻约为10 Ω);
电压表V1(量程1 V,内阻r=1 000 Ω);
电压表V2(量程15 V,内阻约为3 000 Ω);
定值电阻R0=1 000 Ω;
滑动变阻器R1(最大阻值5 Ω);
滑动变阻器R2(最大阻值1 000 Ω);
电源E(电动势约为4 V,内阻r约为1 Ω);
开关,导线若干。
为了使测量尽量准确,测量时电表读数不得小于其量程的,电压表应选________,电流表应选________,滑动变阻器应选________。(均填器材代号)
根据你选择的器材,请在线框内画出实验电路图。

7.某同学要测量一均匀新材料制成的圆柱体的电阻率ρ.步骤如下:
1.用游标为20分度的卡尺测量其长度如图所示,由图可知其长度为__________mm;

2.用螺旋测微器测量其直径如图所示,由图可知其直径为__________mm;

3.用多用电表的电阻“×10”挡粗测电阻,按正确的操作步骤测此圆柱体的电阻,表盘的示数如图所示,则该电阻的阻值约为__________Ω.

4.该同学想用伏安法更精确地测量其电阻R,现有的器材及其代号和规格如下:
待测圆柱体电阻R;
电流表A1(量程0~4mA,内阻约50Ω);   电流表A2(量程0~15mA,内阻约30Ω);
电压表V1(量程0~3V,内阻约10kΩ);       电压表V2(量程0~15V,内阻约25kΩ);
直流电源E(电动势4V,内阻不计);
滑动变阻器R1(阻值范围0~15Ω,允许通过的最大电流2.0A);
滑动变阻器R2(阻值范围0~2kΩ,允许通过的最大电流0.5A);
开关S,导线若干.
①为了完成上述实验,电流表应选择_____,电压表应选择______,滑动变阻器应选择_____.
②为使实验误差较小,要求测得多组数据进行分析.请在实线框中画出完成此实验的原理图,并标明所用器材的代号.
8.现有一种特殊的电池,它的电动势约为9V,内阻约为40,已知该电池允许输出的最大电流为50mA,为了测定这个电池的电动势和内阻,某同学利用如图甲所示的电路进行实验,图中电流表的内阻已经测出,阻值为5,为电阻箱,阻值范围0~999.9,是定值电阻,对电路起保护作用.

1.实验室备有的定值电阻有以下几种规格,本实验选用哪一种规格的定值电阻最好(   )
A.10
B.50
C.150
D.500
2.该同学接入符合要求的后,闭合开关,调整电阻箱的阻值,读取电流表的示数,记录多组数据,作出了如图乙所示的图线,则根据该同学所作出的图线可求得该电池的电动势=__________V,内阻=__________.
9.在测定金属电阻率的实验中,某同学连接电路如图所示,闭合电键后,发现电路有故障(已知电源、电表和导线均完好,电源电动势为)

1.若电流表示数为零、电压表示数为,则发生故障的是__________(填“待测金属丝”“滑动变阻器”或“开关”).
2.若电流表、电压表示数均为零,该同学利用多用电表检查故障.先将选择开关旋至__________档(填“欧姆×100”“直流电压10”或“直流电流25”),再将__________(填“红”或“黑”)表笔固定在接线柱,把另一支表笔依次接、、接线柱。若只有滑动变阻器断路,则多用电表的示数依次是__________、__________、__________.
10.某同学用伏安法测一节干电池的电动势和内阻,所给的器材有:
A.电压表:0~3,0~15
B.电流表:0~0.6,0~3
C.滑动变阻器:(20,1)
D.滑动变阻器:(1000,0.1)
E.开关和导线若干
1.实验中电压表应选用的量程为__________(选填“0~3”或“0~15”);电流表应选用的量程为__________(选填“0~0.6”或“0~3”);滑动变阻器应选用__________.
2.根据实验要求连接下图中的实物电路.

3.实验测得的6组数据已在图象中标出,如下图所示.请你根据数据点位置完成图线,并由图线求出该电池的电动势__________,内阻__________.

11.现有一合金制成的圆柱体.为测量该合金的电阻率,现用伏安法测量圆柱体两端之间的电阻,用螺旋测微器测量该圆柱体的直径,用游标卡尺测量该圆柱体的长度.螺旋测微器和游标卡尺的示数如图甲和图乙所示。

1.由图读得圆柱体的直径为________________mm,长度为____________ cm。
2.若流经圆柱体的电流为I,圆柱体两端之间的电压为U,圆柱体的直径和长度分别用D、L表示,则用D、L、I、U表示的电阻率的关系式为ρ=________。
12.用电流表和电压表测定由三节干电池串联组成的电池组(电动势约4.5V,内电阻约1Ω)的电动势和内电阻,除待测电池组、电键、导线外,还有下列器材供选用:
A.电流表:量程0.6A,内电阻约1Ω
B.电流表:量程3A,内电阻约0.2Ω
C.电压表:量程3V,内电阻约30kΩ
D.电压表:量程6V,内电阻约60kΩ
E.滑动变阻器:0~1000Ω,额定电流0.5A
F.滑动变阻器:0~20Ω,额定电流2A

1.为了使测量结果尽量准确,电流表应选用__________,电压表应选用__________,滑动变阻器应选用__________(均填仪器的字母代号).
2.如图为正确选择仪器后,连好的部分电路.为了使测量误差尽可能小,还需在电路中用导线将__________和__________相连、__________和__________相连、__________和__________相连(均填仪器上接线柱的字母代号).
3.实验时发现电流表坏了,于是不再使用电流表,剩余仪器中仅用电阻箱替换掉滑动变阻器,重新连接电路,仍能完成实验.实验中读出几组电阻箱的阻值R和对应电压表的示数U.用图象法处理采集到的数据,为在直角坐标系中得到的函数图象是一条直线,则可以________为纵坐标,以________为横坐标.
13.某同学通过实验测量一种合金的电阻率。
1.用螺旋测微器测量合金丝的直径。为防止读数时测微螺杆发生转动,读数前应先旋紧图甲所示的部件__________(选填“”、“”、“”或“”)。从图中的示数可读出合金丝的直径为__________。

2.图乙所示是测量合金丝电阻的电路,相关器材的规格已在图中标出。合上开关,将滑动变阻器的滑片移到最左端的过程中,发现电压表和电流表的指针只在图示位置发生很小的变化。由此可以推断:电路中__________(选填图中表示接线柱的数字)之间出现了__________(选填“短路”或“断路”)。

3.在电路故障被排除后,调节滑动变阻器,读出电压表和电流表的示数分别为2.23和38,由此,该同学算出接入电路部分的合金丝的阻值为58.7。为了更准确地测出合金丝的阻值,在不更换实验器材的条件下,对实验应作怎样的改进?请写出两条建议。
14.在“测定电源的电动势和内阻”的实验中,已连接好部分实验电路.

1.按如图甲所示的实验电路,把图乙中剩余的电路连接起来.
2.在图乙的电路中,为避免烧坏电表,闭合开关前,滑动变阻器的滑片应置于__________端(选填“”或“”).
3.如图丙是根据实验数据作出的图象,由图可知,电源的电动势__________,内阻__________.
15.如图甲所示的电路中,恒流源可为电路提供恒定电流,为定值电阻,电流表、电压表均可视为理想电表,某同学利用该电路研究滑动变阻器消耗的电功率,改变的阻值,记录多组电流、电压的数值,得到如图乙所示的关系图线.回答下列问题:

‍
1.滑动触头向下移动时,电压表示数__________.(填“增大”或“减小”)
2. __________.
3. 消耗的最大功率为__________.(保留1位有效数字)
16.用如下图所示电路测量电源的电动势和内阻.实验器材:待测电源(电动势约,内阻约),保护电阻 (阻值)和 (阻值),滑动变阻器,电流表,电压表,开关,导线若干.

实验主要步骤:
(1)将滑动变阻器接入电路的阻值调到最大,闭合开关;
(2)逐渐减小滑动变阻器接入电路的阻值,记下电压表的示数和相应电流表的示数;
(3)以为纵坐标, 为横坐标,作图图线(、都用国际单位);
(4) 求出图线斜率的绝对值和在横轴上的截距.
回答下列问题:
1.电压表最好选用__________;电流表最好选用__________.
A.电压表(,内阻约)
B.电压表(,内阻约)
C.电流表(,内阻约)
D.电流表(,内阻约)
2.滑动变阻器的滑片从左向右滑动,发现电压表示数增大.两导线与滑动变阻器接线柱连接情况是(   )
A.两导线接在滑动变阻器电阻丝两端的接线柱
B.两导线接在滑动变阻器金属杆两端的接线
C.一条导线接在滑动变阻器金属杆左端接线柱,另一条导线按在电阻丝左端接线柱
D.—条导线接在滑动变阻器金属杆右端接线柱,另一条导线接在电阻丝右端接线柱柱
3.选用、、和表示待测电源的电动势和内阻的表达式__________,__________,代入数值可得和的测量值.
17.如下图(a)为某同学改装和校准毫安表的电路图,其中虚线框内是毫安表的改装电路.

1.已知毫安表表头的内阻为100Ω,满偏电流为1mA,R1R2的电阻.若使用和两个接线柱,电表量程为3mA用a和c接线柱,电表量程为10mA.由题中给出的条件和数据,可以求出R1=__________Ω,R2=__________Ω.
2.现用一量程为3mA,内阻为150Ω的标准电流表对改装电表的3mA挡进行校准,校准时需选取的刻度为0.5mA、 1.0mA、1.5mA、2.0mA、2.5mA、3.0mA.电池的电动势为1.5V,内阻忽略不计;定值电阻;有两种规格,阻值分别为300Ω和100Ω;滑动变阻器R有两种规格,最大阻值分别为750Ω和3000Ω,则札应选用阻值为__________Ω的电阻,R应选用最大阻值为__________Ω的滑动变阻器.
3.若电阻R1和R2中有一个因损坏而阻值变为无穷大,利用图(b)的电路可以判断出损坏的电阻。图(b)中的R'为保护电阻。虚线框内未画出的电路即为图(a)虚线框内的电路。则图中的d点应和接线柱__________(填“b”或“c”)相连。判断依据是__________
18.如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5、内阻10;电池电动势1.5、内阻1;变阻器阻值0-5000。

1.该欧姆表的刻度值是按电池电动势为1.5刻度的,当电池的电动势下降到1.45、内阻增大到4时仍可调零。调零后阻值将变__________(选填“大”或“小”);若测得某电阻阻值为300,则这个电阻的真实值是__________.
2.该欧姆表换了一个电动势为1.5,内阻为10的电池,调零后测量某电阻的阻值,其测量结果__________(选填“偏大”或“偏小”或“准确”).
19.实验室购买了一捆标称长度为100的铜导线,某同学想通过实验测定其实际长度.该同学首先测得导线横截面积为1.0,查得铜的电阻率为,再利用图甲所示电路测出铜导线的电阻,从而确定导线的实际长度.

可供使用的器材有:
电流表:量程0.6,内阻为0.2;
电压表:量程3,内阻为9;
滑动变阻器:最大阻值5;
滑动变阻器:最大阻值20;
定值电阻: ;
电源:电动势6,内阻可不计;
开关、导线若干.
回答下列问题:
1.实验中滑动变阻器应选__________(填“”或“”),闭合开关前应将滑片移至__________端(填“”或“”).
2.在实物图中,已正确连接了部分导线,请根据图甲电路完成剩余部分的连接.

3.调节滑动变阻器,当电流表的读数为0.50时,电压表示数如图乙所示,读数为__________.
4.导线实际长度为__________ (保留2位有效数字).
20.某同学利用如图(a)所示的电路测量一微安表(量程为100,内阻大约为2500)的内阻。可使用的器材有:两个滑动变阻器(其中一个阻值为20,另一个阻值为2000);电阻箱(最大阻值为99999.9);电源(电动势约为1.5);单刀双掷开关和.分别为两个滑动变阻器的滑片。

1.按原理图(a)将图(b)中的实物连线。
2.完成下列填空:
①的阻值(填“20”或“2000”)
②为了保护微安表,开始时将的滑片滑到接近图(a)中的滑动变阻器的端(填“左”或“右”)对应的位置;将的滑片置于中间位置附近;
③将电阻箱的阻值置于2500.0,接通。将的滑片置于适当位置,再反复调节的滑片的位置。最终使得接通前后,微安表的示数保持不变,这说明接通前与所在位置的电势(填“相等”或“不相等”)
④将电阻箱和微安表位置对调,其他条件保持不变,发现将的阻值置于2601.0时,在接通前后,微安表的示数也保持不变。待微安表的内阻为(结果保留到个位)
3.写出一条提高测量微安表内阻精度的建议。
21.某同学要测量一节干电池的电动势和内电阻。他根据老师提供的以下器材,画出了如图所示的原理图。
①电压表 (量程3.内阻约为10)
②电流表 (量程3,内阻)
③电流表 (量程3,内阻约为0.5)
④滑动变阻器 (0~20,2)
⑤滑动变阻器 ( 0~500,1)
⑥定值电阻
⑦开关和导线若干

1.该同学发现电流表的量程太大,于是他将电流表与定值电阻并联,实际上是进行了电表的改装,则他改装后的电流表对应的量程是__________.(保留两位有效数字)
2.为了能准确地进行测量,同时为了操作方便,实验中应选用的滑动变阻器是__________(填写器材编号)
3.该同学利用上述实验原理图测得数据,以电流表读数为横坐标,以电压表读数为纵坐标绘出了如图所示的图线,根据图线可求出电源的电动势.电源的内阻__________.(保留两位有效数字)
22.某同学为了较精确地测量某一节干电池的电动势和内阻,实验室准备了下列器材:
A.待测干电池 (电动势约为1,5,内阻约为1)
B.电流表 (满偏电流3.0,内阻为100)
C.电流表 (量程0 ~0.6,内阻约为1)
D.滑动变阻器 (0~10,额定电流为2)
E.滑动变阻器 (0 ~1,额定电流为1)
F.定值电阻 (阻值为900)
G.开关一个,导线若干
1.为了能比较准确地进行测量,同时还要考虑操作的方便,实验中滑动变阻器应选__________.
2.根据题意在图中画出该实验所需要的电路图.
‍
3.根据电路图,将实物图连接起来,组成完整的电路.
‍
4.如图所示,是某同学根据正确的实验得到的数据作出的图线,其中,纵坐标为电流表的示数,横坐标为电流表的示数,由图可知,被测干电池的电动势为__________,内电阻为__________ (保留两位有效数字).

23.某实验小组的同学准备探究某个小灯泡的伏安特性曲线,所用器材如下:
A.待测小灯泡一只(额定电压2.5V,额定功率1.5W)
B.电压表V1(量程0~300mV,内阻约300Ω“)
C.电压表V2(量程0~15V,内阻约6kΩ)
D.电流表A1(量程0〜0.6A,内阻约0.1Ω)
E.电流表A2(量程0~300mA,内阻约1Ω)
F.滑动变阻器R1(最大阻值200Ω,最大电流0.5A)
G.滑动变阻器R2(最大阻值10Ω,最大电流1A)
H.定值电阻R0(阻值2700Ω)
I.电动势为4.5V的直流电源一个,开关一个,导线若干
1.实验中电压表应选__________,电流表应选__________,滑动变阻器应选__________(填写器材前的字母代号
2.请在图甲虚线框中画出该实验的电路图.

3.该小组的同学通过实验作出了小灯泡的伏安特性曲线如图乙所示,如果将小灯泡直接与电动势E=3.0V、内阻r=7.5Ω的电源相连,则小灯泡的功率为__________(结果保留两位有效数字)

24.在测量电源电动势和内电阻的实验中,已知一节干电池的电动势约为1.5V,内阻约为0.30Ω;电压表V(量程为3V,内阻约3kΩ;电流表A(量程为0.6A,内阻为0.70Ω);滑动变阻器R(10Ω,2A)。为了更准确地测出电源电动势和内阻。

1.请在图1方框中画出实验电路图。
2.在实验中测得多组电压和电流值,得到如图2所示的U-I图线,由图可得该电源电动势E=__________V ,内阻r=__________Ω。(结果均保留两位小数)
25.在测定一节干电池的电动势和内阻的实验中,备有下列器材:
A.待测的干电池(电动势约为1.5V,内阻小于1.0Ω)
B.电流表A1(量程为0~3mA,内阻Rg1=10Ω)
C.电流表A2(量程为0~0.6A,内阻Rg2=0.1Ω)
D.滑动变阻器R1(0~20Ω,10A)
E.滑动变阻器R2(0~200Ω,1A)
F.定值电阻R0(990Ω)
G.开关和导线若干

1.某同学发现上述器材中虽然没有电压表,但给了两个电流表,于是他设计了如图甲所示的a、b两个实验电路,其中合理的是__________图所示的电路;在该电路中,为了操作方便且能准确进行测量,滑动变阻器应该选__________;(填写器材前的字母代号)
2.图乙是该同学根据1中选出的合理的实验电路,利用测出的数据绘出I1-I2图像(I1为电流表A1的示数,I2为电流表A2的示数,且I2的数值远大于I1的数值),则由图像可得被测电池的电动势E__________V,内阻r=__________Ω;(结果保留到小数点后两位)
3.若将图像的纵坐标改为_________,则图线与纵坐标的交点的物理含义即为被测电池的电动势。
26.某探究小组采用如图甲所示的电路测定一节干电池的电动势和内阻时,发现时程为的电压表出现故障不能正常使用,实验台上有一个量程为,内阻灵敏电流计和一个电阻箱。

1.为了把灵敏电流计改装成量程为的电压表继续实验,电阻箱应调整至__________。
2.探究小组中一个同学用灵敏电流计和电阻箱设计了如图乙所示的实验电路,同样测出了干电池的电动势和内阻。
①多次调节电阻箱,记录灵敏电流计的示数和电阻箱的阻值,电源的电动势和内阻分别用和表示,则和的关系式为                       。
②然后以为纵坐标,以为横坐标,做出图线为一直线,如图丙所示,测得直线在纵轴上的截距,直线的斜率,则该电池的电动势=                         ,内阻=                      。
27.用图甲所示的电路,测定某电源的电动势和内阻,R为电阻箱,阻值范围0~9999Ω,R0是保护电阻,电压表内阻对电路的影响可忽略不计。该同学连接好电路后,闭合开关S,改变电阻箱接入电路的电阻值,读取电压表的示数。根据读取的多组数据,他画出了图乙所示的图像。

1. 在图乙所示图像中,当1/U=0.10V-1时,外电路处于__________状态(选填“通路”、“断路”或“短路”);
2.根据该图像可求得该电池的电动势E=__________V,内阻r=__________Ω。
28.某同学通过实验测定一个阻值约为5的电阻的阻值.
1.现有电源(4,内阻可不计)、滑动变阻器(0~50,额定电流2),开关和导线若干,以及下列电表
A.电流表(0~3,内阻约0.025)
B.电流表(0~0.6,内阻约0.125)
C.电压表(0~3,内阻约3)
D.电压表(0~15,内阻约15)
为减小测量误差,在实验中,电流表应选用__________,电压表应选用__________(选填器材前的字母);实验电路应采用下图中的__________(填“甲”或“乙”).

2.图是测量的实验器材实物图,下图中已连接了部分导线.请根据在1问中所选的电路图,补充完成图中实物间的连线.

3.接通开关,改变滑动变阻器滑片的位置,并记录对应的电流表示数、电压表示数.某次电表示数如下图所示,可得该电阻的测量值__________ (保留两位有效数字).

4.若在1问中选用甲电路,产生误差的主要原因是__________;
若在1问中选用乙电路,产生误差的主要原因是__________.(选填选项前的字母)
A.电流表测量值小于流经的电流值
B.电流表测量值大于流经的电流值
C.电压表测量值小于两端的电压值
D.电压表测量值大于两端的电压值
29.某同学在测量一个由均匀新材料制成的圆柱体的电阻率ρ的实验中:
1.用20分度的游标卡尺测量其长度如图甲所示,可知其长度为__________mm.
2.已知该圆柱体的电阻的阻值在90Ω左右,现要测量其阻值,实验室提供如下器材:
A.电流表A1,(量程0~50mA、内阻约1Ω)
B.电流表A2(量程0~ 200mA、内阻约0.2Ω)
C.电流表A3(量程0~0.6A、内阻约0.1Ω)
D.定值电阻R0=30Ω.
E.滑动变阻器R(最大阻值约10Ω)
F.电源E.电动势为4V,内阻不计)开关S、导线若干
①某同学设计了一个测量电阻R的实验电路,如图乙所示.为保证测量时M、N两电表读数均不小于其量程的三分之一,M、N两处的电流表应分别选用__________和__________(均填“A1、A2”或“A3”).
②若M、N电表的读数分别为IM、IN,则Rx的计算式为Rx=__________,
③考虑本次测量存在一定的系统误差,所以测量值比真实值__________(填“偏大”或“偏小”).
30.在做“测定金属丝的电阻率”的实验中,若待测电阻的丝的电阻约为5Ω,要求测量结果尽量准确,提供以下器材供选择:
A.电池组(3V,内阻约1Ω)
B.电流表(0~3A,内阻0.0125Ω)
C.电流表(0~0.6A,内阻约0.125Ω)
D.电压表(0~3V,内阻4KΩ)
E.电压表(0~15V,内阻15KΩ)
F.滑动变阻器(0~20Ω,允许最大电流1A)
G.滑动变阻器(0~2000Ω,允许最大电流0.3A)
H.开关、导线若干
1.实验时应从上述器材中选用__________(填写仪器前字母代号).
2.测电阻时,电流表、电压表、待测电阻Rx在组成测量电路时,应采用安培表__________接法,测量值比真实值偏__________(选填“大”或“小”).
3.若用螺旋测微器测得金属丝的直径d的读数如图,则读数为__________mm.

4.若用L表示金属丝的长度,d表示直径,测得电阻为R,请写出计算金属丝电阻率的表达式ρ=______.
参考答案

一、实验题
1.答案：1.C; 2.N; M; 3.1000Ω
解析：1.两表笔直接接触时,调节变阻器阻值使电流达到满偏,解得R0=400Ω,故变阻器应选C
2.红表笔接内部电源的负极,黑表笔接内部电源的正极,所以红表笔接N端,黑表笔接M端
3.电流I=2mA时,有,解得Rx=1000Ω
2.答案：1.短接; 2.1; 3.15.0; 3.60 ; 4.12.0; 5.9.00 ; 15.0
解析：1.欧姆表每次使用都需要将红、黑表笔短接进行欧姆调零.
2.由于红表笔接欧姆表内置电源的负极,红表笔也应该与电压表的负接线柱相连,故应和1端相连.
3.欧姆表读数需要“”倍率,因此电阻为15.0电流表示数为3.60,最小刻度是1的需要精确到最小刻度的下一位.
4.当滑动变阻器电阻为零的时候,欧姆表测得的是电压表的内阻,因此是.
5.根据欧姆表中间刻度可以判断欧姆表的内阻为根据4中的数据可知,当测的电压表内阻时,电压表示数是,所以,可得.
3.答案：1.①⑤④③; 2.22.0; 3.40.0 mA; 1.00 V
解析：
答案： 1.或C;6
2.如图所示:

3.7.5; 10
解析： 1.根据电压表改装原理,为使读数方便,需要选择电压表串联一个6的电阻改装成量程为9的电压表,读数只需乘以3即可.
3.电压表示数为1.50时,路端电压为,电阻箱阻值;电压表示数为2.00时.路端电压为,电阻箱的阻值为,由闭合电路欧姆定律联立方程解得,
5.答案：1.240; 360; 2.25.0; 20.0; 10.0; 3.125; 100
解析：在本题中,用多用电表测电流或电压时,只要捍据旋钮所指示的量程看表盘相对应的刻度弧线,根据读数规则,直接读出指针指示的读数即可.而欧姆表的刻度指示数乘挡位倍率,才是电阻的测量值.
6.答案：1.50.15; 2.4.696～4.701; 3.22; 4.V1;A2;R1;

解析：
7.答案：1.50.15; 2.4.700; 3.220; 4.①A2;V1;R2
②
解析：
8.答案：1.C; 2.10; 45
解析：1.把电阻箱的阻值调为零,则电路中的电流最大, ,代入数据得,对比备选选项,C符合要求.
2.根据闭合电路欧姆定律得,在图线上取两个点,读出两组、数据,代入方程联立解得.
9.答案：1.待测金属丝; 2.直流电压10V; 红; 0; E; E
解析：1.若发生故障的是滑动变阻器或开关,则电流表和电压表的示数均为零.若待测金属丝发生故障,则电流表示数为零,电压表测的是电源电动势.
2.由于电流表的示数为零,故不能选用直流电流挡,应通过测电压来判断故障所在,故应选直流电压10挡.红表笔应接电源正极,故红表笔固定在接线柱.只有滑动变阻器断路,则、间的电压为零, 、间和、间的电压均为电动势.
点评:有的同学对电流表、电压表的原理掌握不牢固,不能挖掘“电压表示数为的含义(说明“电压表负接线柱与电源负极之间无断路,电压表正接线柱与电源正极之间无断路”).还有的同学不能根据“电流表、电压表示数均为零”时,就只能采用电压表依次检测电路各点的方法来判断.
10.答案：1.0~3V; 0~0.6A; R1
2.如图所示.

3.1.5; 0.50
解析：1. 一节干电池的电动势为1.5,故电压表选择0~3即可;流经干电池的电流不允许过大,故电流表选择0~0.6即可;滑动变阻器选择,调节时连续性较好.
2. 实物连接如图所示.

3. 由闭合电路欧姆定律得,,在图像中,纵截距表示电池的电动势,斜率绝对值代表电池的内电阻.由图线如下图,可得电池的电动势, 内电阻.

11.答案：1.1.842(1.841~1.844均可)             4.240
2.
解析：1.螺旋测微器的读数为1.5mm+34.4×0.01mm=1.844mm;游标卡尺读数为42mm+8×0.05mm=42.40mm=4.240cm。
2.由电阻定律知, ,得。
12.答案：1.A; D; F; 2.a; d; c; g; f; h; 3. , (或或)
解析：
13.答案：1.B; 0.410; 2.7、9; 断路; 3.电流表改为内接;测量多组电流和电压值,计算出电阻的平均值.(或测量多组电流和电压值,用图象法求电阻值)
解析：1.螺旋测微器读数前应旋紧止动旋钮,即部件,防止读数时螺杆移动;由图中的示数,读出合金丝直径为
2.图示位置电压表的电压示数很大,而电流很小,调节滑动变阻器示数变化很小,可以判断电路中出现断路,使电压表和电流表串联在电路中,可能是电路中7、9两处出现了断路.
3.由于电流表的内阻只有约0.3,又由于,因此采用电流表内接,可以减小电阻测量的误差;另外也可以采用多次测量求平均值的方法减小实验误差.
14.答案：1.
2.B; 3.1.5; 1.0
解析：1.由原理图可知滑动变阻器为限流接法,电压表并联在滑动变阻器两端,由原理图连接实物图所示;

2.为保证实验安全,在开始时电路中电流应为最小值,故滑动变阻器应接入最大阻值,由图可知,滑动变阻器接入部分为左半部分;故滑片应接到端;
3.由图可知,电源的电动势;当路端电压为1时,电流为0.5,则由闭合电路欧姆定律可知: ;
15.答案：1.减小; 2.1.00（0.98、0.99、1.00均正确）
3.5
解析：1.当滑动触头向下移动时, 减小,但因为是恒流源,因此保持不变,根据,可知减小.
2.当时, 最大,此时,,.
3.由图象可知, ,
,
当时,
最大功率.
16.答案：1.A; C; 2.C; 3.
解析：1.测电源的电动势和内阻的原理为闭合电路的欧姆定律,即,是电路中的总电流,实际测量时电压表的分流作用会引起系统误差,为了减小系统误差,应选用内阻较大的电压表,即选A;由于电路中的最大电流约为，应选C.
2.滑动变阻器的滑片从左向右滑动,发现电压表示数增大,说明滑动过程中滑动变阻器接入电路的阻值增大,因此说明一根导线接在滑动变阻器金属杆左端接线柱,另一条导线接在电阻丝左端接线柱,C项正确.
17.答案：1.15; 35; 2.300; 3000; 3.c,闭合开关时,若电表指针偏转,则损坏电阻是R1,若电表指针不动,则损坏电阻是R2
解析：1.使用、接线柱时, ,使用、连接柱时，,解得，。
2.改装后电流表内阻，，则应选300；电路电流最小时
  ，则滑动变阻器应选3000 的.
18.答案：1.小; 290; 2.准确
解析：1.由闭合电路欧姆定律: 得: ,因为式中变小, 变大,故将减小;因为该欧姆表的刻度是按电池电动势为刻度的。测得某电阻阻值为300时,电流表中的电流,其它,当电池电动势下降到时,此时欧姆表的内阻,由闭合电路欧姆定律得,解得真实值。
2.该欧姆表换了一个电动势为1.5,内阻为10的电池,调零后测量某电阻的阻值的测量结果准确,因为电源的内阻的变化,可以通过调零电阻的阻值的变化来抵消。
19.答案：1.R2; a; 2.如图所示

3.2.30(2.29、2.31均正确); 4.94（93、95均正确）
解析：1.由见可估算铜导线的电阻约为1.7,()约为4.7若选用的滑动变阻器,电流表和电压表的调节范围较小且面临“烧坏”的危险,故应选用的滑动变阻器.滑动变阻器采用限流式接法,闭合开关前应将触头移至接入阻值最大的端.
2.连接图见答案。
3.电压表的读数需估读一位,数值为2.30.
4.由欧姆定律可知,所以.
再根据可解得
20.1.如图所示

2.20; 左; 相等; 2550; 3.调节上的分压,尽可能使微安表接近满量程

解析：
2.①由于电源电动势为,所以应选择阻值较小的滑动变阻器,故;
②为了保护微安表,通过微安表的电流应从零逐渐增大,当滑片滑到
