房建施工实战之一钢筋识图翻样与计算-文档资料.ppt

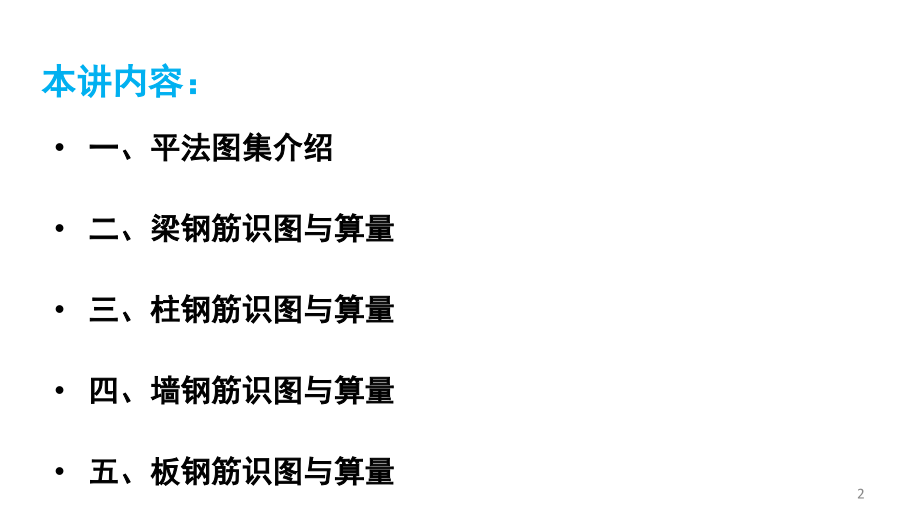

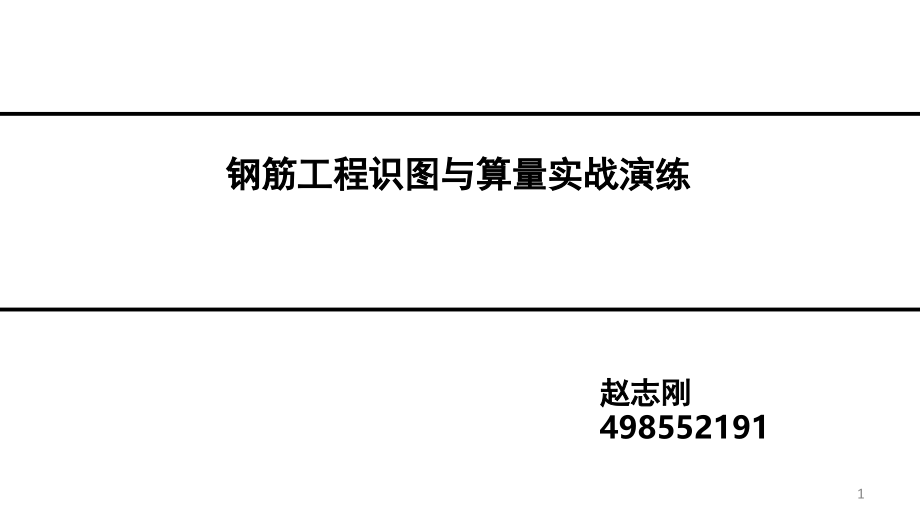

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,钢筋工程识图与算量实战演练,赵志刚,498552191,1,本讲内容：,一、平法图集介绍,二、梁钢筋识图与算量,三、柱钢筋识图与算量,四、墙钢筋识图与算量,五、板钢筋识图与算量,2,一、平法图集介绍,建筑结构施工图平面整体设计方法（简称平法）表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。,3,11G101,系列图集是指,混凝土结构施工图平面整体表示方法制图规则和构造详图,包括：,11G101-1,现浇混凝土框架、剪力墙、梁、板,11G101-2,现浇混凝土板式楼梯,11G101-3,独立基础、条形基础、筏形基础及桩承台,4,良好的识图能力，良好的识图能力要求能迅速建立起构件及建筑物的空间印象。能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。结构施工图的表示方法，从传统的分离式到华南地区的梁、柱表，再发展到现在的平法，表示方法多样，且设计院出图也有一些习惯的表示方法。良好的布筋、排筋能力，钢筋工程量的计算需要了解钢筋在具体的构件是如何布置的，如起步筋的设置；如砌体加筋还不只是简单的按间距计算，还需要实际排筋。了解钢筋施工过程，钢筋工程量计算必须要了解钢筋在实际施工中的各种处理，及各种构造配筋、附加钢筋，如垫筋、板簦筋，各种孔洞加筋等等。,钢筋工程量计算的技能,5,深入理解相关规范、图集，钢筋工程量的计算不同于其它工程量计算有明确的计算规则，钢筋计算只有规范及图集，因而必须对规范有相当透彻的理解。而在实际各方核对钢筋数据的过程中，常发生争议的现象，这大多是因为对规范的理解不同所致。在理解规范的过程中，要结合对结构、力学的知识及对钢筋施工过程的了解。对规范上的规定需要反复推敲，比如规范规定框架梁与非框架的钢筋锚固长度是不同的，那什么是框架梁，什么又是非框架梁呢？耐心细致，钢筋工程量的计算必须耐心细致，不得半点马虎。而且出现错误以后，修改比较繁琐。,6,（,1,）关于钢筋理论（预算用量）计算与下料计算,计算钢筋长度按钢筋什么部位来计算？,下料计算 按钢筋中轴线计算,理论计算 按钢筋外皮计算,（,2,）关于钢筋计算方法的多样性,有按甲方要求的，按国家规范的，按当地定额的，按地方标准的，按标准图集的。没有统一的计算规则,钢筋工程量计算必须明确几个问题,7,8,柱、墙以基础为支座,柱、墙与基础关联；,梁以柱为支座,梁与柱关联；,板以梁为支座梁,板与梁关联。,结构设计原则,强柱弱梁、强剪弱弯、强节点、强锚固、强构造。,9,筏板或基础梁是柱、墙的支座，柱是梁的支座，梁是板的支座,10,支座问题其实是力的传递路径问题。,11,12,13,14,二,、,梁钢筋识图与算量,梁钢筋,箍筋,纵筋,其他钢筋,双肢箍,多肢箍,上部筋,下部筋,中部筋,附加筋,吊筋,拉筋,上部通长筋,支座负筋,架立筋,构造钢筋,受扭钢筋,15,16,17,18,19,20,21,梁平法图中表示的是什么意思？,22,23,梁的平面注写包括,集中标注,与,原位标注,集中标注表达梁的通用数值,原位标注表达梁的特殊数值。,当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。,24,原位标注,集中标注,25,集中标注：,1,、梁编号、梁截面尺寸,2,、箍筋：钢筋级别、直径、加密区及非加密区、肢数,3,、梁上下通长筋和架立筋，,4,、梁侧面纵筋：构造腰筋及抗扭腰筋,5,、梁顶面标高高差（该项为选注）,26,.,27,28,梁截面尺寸，该项为必注值。,当为等截面梁时，用,bh,表示；,当为竖向加腋梁时，用,bh GYC1C2,表示，其中,C1,为腋长，,C2,为腋高；,当为水平加腋梁时，用,bh PYC1C2,表示，其中,C1,为腋长，,C2,为腋宽，加腋部分应在平面中绘制；,当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为,bh1/h2,29,30,原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。,原位标注：,1,、梁支座上、下部纵筋,2,、吊筋、附加箍筋,31,32,33,梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数，该项为必注值。,箍筋加密区与非加密区的不同间距及肢数需用斜线“,/”,分隔；,当梁箍筋为同一种间距及肢数时，则不需用斜线；,当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。,例,:10100/200(4),8100(4)/150(2),34,35,36,37,当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线“”将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。,例：,1310150/200,（,4,），,1812150,（,4,）,/200,（,2,），,38,39,40,41,42,43,梁上部通长筋或架立筋配置,(,通长筋可为相同或不同直径采用搭接连接、机械连接或对焊接连接的钢筋,),，该项为必注值。,当同排纵筋中既有通长筋又有架立筋时，应用加号“,+”,将通长筋和架立筋相联。注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。当全部采用架立筋时，则将其写入括号内。,例：,2 22+(4,12),2 22+4 20,44,45,46,47,48,49,当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“；”将上部与下部纵筋的配筋值分隔开来，少数跨不同者，按原位标注处理。,例,322,；,320,50,51,52,53,54,55,56,57,58,59,梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。,当梁腹板高度,hW450mm,时，须配置纵向构造钢筋，以大写字母,G,打头，接续注写配置在梁两个侧面的总配筋值，且对称配置。例,G412,。,配置受扭纵向钢筋时，以大写字母,N,打头，接续注写配置在梁两个侧面的总配筋值，且对称配置。例,N622,。,注：,1,、当为梁侧面构造钢筋时，其搭接与锚固长度可取为,15d,。,2,、当为梁侧面受扭纵向钢筋时，其搭接长度为,ll,或,llE,（抗 震）；其锚固长度与方式同框架梁下部钢筋。,60,61,62,63,64,梁支座上部纵筋，该部位含通长筋在内的所有纵筋：,1,“,/”,分隔,当上部纵筋多于一排时，用斜线“,/”,将各排纵筋自上而下分开。,2,“,+”,相联,当同排纵筋有两种直径时，用加号“,+”,将两种直径的纵筋相联，注写时将角部纵筋写在前面。,3,缺省标注,当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。,例,625 4/2,，,225+222,65,66,67,68,69,70,梁下部纵筋：,1,“,/”,分隔,当下部纵筋多于一排时，用斜线“,/”,将各排纵筋自上而下分开。,2,“,+”,相联,当同排纵筋有两种直径时，用加号“,+”,将两种直径的纵筋相联，注写时角筋写在前面。,3,“,”,不入支座,当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数字写在括号内。,例,625 2,（,-2,）,/4,，,225+322,（,-2,）,/525,，,71,当梁的集中标注中已注写了梁上部和下部均为通长筋的纵筋值是，则不需要在梁的下部重复做原位标注。,当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部以,Y,打头注写在括号里。,当梁设置水平加腋梁时，水平加腋内上下部斜纵筋应在加腋支座上部以,Y,打头注写在括号内，上下部斜纵筋之间用“,/”,分隔。,当多跨梁的集中标注中已经注明加腋，而该梁某跨的根部却不需要加腋是，则应在该跨原位标注等截面的,bh,，以修正集中标注中的加腋信息。,72,竖向加腋,73,74,75,76,77,78,集中标注表示：框架梁,KL1,，,3,跨，一端有悬挑,截面为,300*600,；箍筋为,I,级钢筋，直径,8,，加密区间距为,100,，非加密区间距为,200,，均为两肢箍；上部通长筋为,2,根直径,22,的二级钢；,原位标注表示：支座,1,上部纵筋为,4,根直径,22,的二级钢，支座,2,两边上部纵筋为,6,根直径,22,的二级钢分两排，上一排为,4,根，下一排为,2,根；第一跨跨距,3600,，下部纵筋为,3,根直径,18,的二级钢，全部伸入支座，；以后类推,79,80,为方便施工，凡框架梁的所有支座和非框架梁（不包括井字梁）的中间支座上部纵筋的延伸长度,a0,值在标准构造详图中统一取值为：第一排非通长筋及与跨中直径不同的同长筋从柱（梁）边起延伸至,ln/3,位置；第二排非通长筋延伸至,ln/4,位置。,ln,的取值规定为：对于端支座，,ln,为本跨的净跨值；对于中间支座，,ln,为支座两边较大一跨的净跨值。,悬挑梁（包括其它类型梁的悬挑部分）上部第一排纵筋延仲至梁端头并下弯，第二排延伸至,3l/4,位置，,l,为自柱（梁）边算起的悬挑净长。当具体工程需将悬挑梁中的部分上部筋从悬挑梁根部开始斜向弯下时，应由设计者另加注明。,81,82,83,当梁（不包括框支梁）下部纵筋不全部伸入支座时，不伸入支座的梁下部纵筋的截断点距支座边的距离取,0.1Lni,。,84,非框架梁、井字梁的上部纵向钢筋在端支座的锚固要求：当设计按铰接时，平直段伸至端支座对边后弯折，且平直段长度,0.35Lab,，弯折段长度,15d,；当充分利用钢筋的抗拉强度时，直段伸至端支座对边后弯折，且平直段长度,0.6Lab,，弯折段长度,15d,。设计者应该在平法施工图中注明采用何种构造，当多数采用同种构造时，可在图注中统一写明，并将少数不同之处在图中注明。,85,86,87,88,89,非抗震设计时，框架梁下部纵向钢筋在中间支座的锚固长度，本图集的构造详图中按计算中充分利用钢筋的抗拉强度考虑。当计算中不利用该钢筋的强度时，其伸入支座的锚固长度对于带肋钢筋为,12d,，对于光面钢筋为,15d,。非框架梁下部纵向钢筋在中间支座和端支座的锚固长度，本图集的构造详图中规定对于带肋钢筋为,12d,，对于光面钢筋为,15d,。当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座的长度为,La,，在端支座直锚长度不足时，可伸至端支座对边后弯折，且平直段长度,0.6Lab,，弯折段长度,15d,。,90,抗震楼层框架梁纵向钢筋构造,-,端支座弯锚,91,梁纵向钢筋构造,-,端支座直锚,92,梁纵向钢筋构造,-,中间支座,93,梁纵向钢筋构造,-,中间支座,94,梁纵向钢筋构造,-,上部纵筋,95,配筋构造分析,96,配筋构造分析,97,98,99,上部贯通纵筋长度,=,（通跨净长,+,两端支座锚固长度,+,搭接长度*接头个数）*根数,梁上部贯通纵筋长度,100,梁上部贯通纵筋长度,计算公式,:,各跨长之和,-,左支座内侧,-,右支座内侧,+,锚固搭接长度,端支座锚固长度的判别条件：,1,、锚固,2,、支座宽度保护层,15*d 3,、,0.4Lae+15d,4,、当楼层框架梁的纵向钢筋直锚长度,=Lae,且,=0.5hc,5d,时可不必往上（下）弯锚 即支座宽度,-,保护层,=Lae,且,=0.5hc+5d,取锚固长度,101,锚固长度判断,102,受拉钢筋基本锚固长度,103,混凝土保护层厚度要求,104,支座负筋,-,端支座,端支座负筋长度,=,（端支座锚固长度,+,伸出支座的长度）*根数,第一排：Ln/3,第二排：L,n,/4,105,混凝土保护层厚度要求,计算公式：（,Ln,净跨长）上排钢筋长度,Ln/3+,锚固,下排钢筋长度,Ln/4+,锚固（锚固同梁上部贯通筋端锚固）,106,梁纵向钢筋构造,-,中间支座,中间支座负筋长度,=,中间支座宽度,+,左右两边伸出支座的长度,第一排：Ln/3,第二排：L,n,/4,107,计算公式：（,Ln,净跨长）,上排钢筋长度2*Ln/3+支座宽度,下排钢筋长度2*Ln/4+支座宽度,支座负筋,-,跨中支座,108,计算公式：（,Ln,净跨长）,上排长度,Ln/3+,支座宽度净跨长度支座宽度,Ln/3,下排长度,Ln/4+,支座宽度净跨长度支座宽度,Ln/4,支座负筋,-,跨中支座,109,架立钢筋,架立筋长度,=,每跨净长,-,左右两边伸出支座的负筋长度,+150*2,110,架立钢筋,111,下部通筋长度,=,（通跨净长,+,左支座锚固,+,右支座锚固,+,搭接长度*搭接个数）*根数,112,下部钢筋,-,通长配置,113,下部钢筋,-,分跨配置,框架梁下部钢筋净跨长度,+2*,锚固,(,或,0.5Hc+5D),（注：,Ln,净跨长；下部钢筋 不分上下排；）,114,下部钢筋,-,不伸入支座,不伸入支座钢筋净跨长度,-2*0.1Ln,更多实战技能视频及完整版课件请加群：,547051658,115,
