AUTOCAD-复习题.pdf

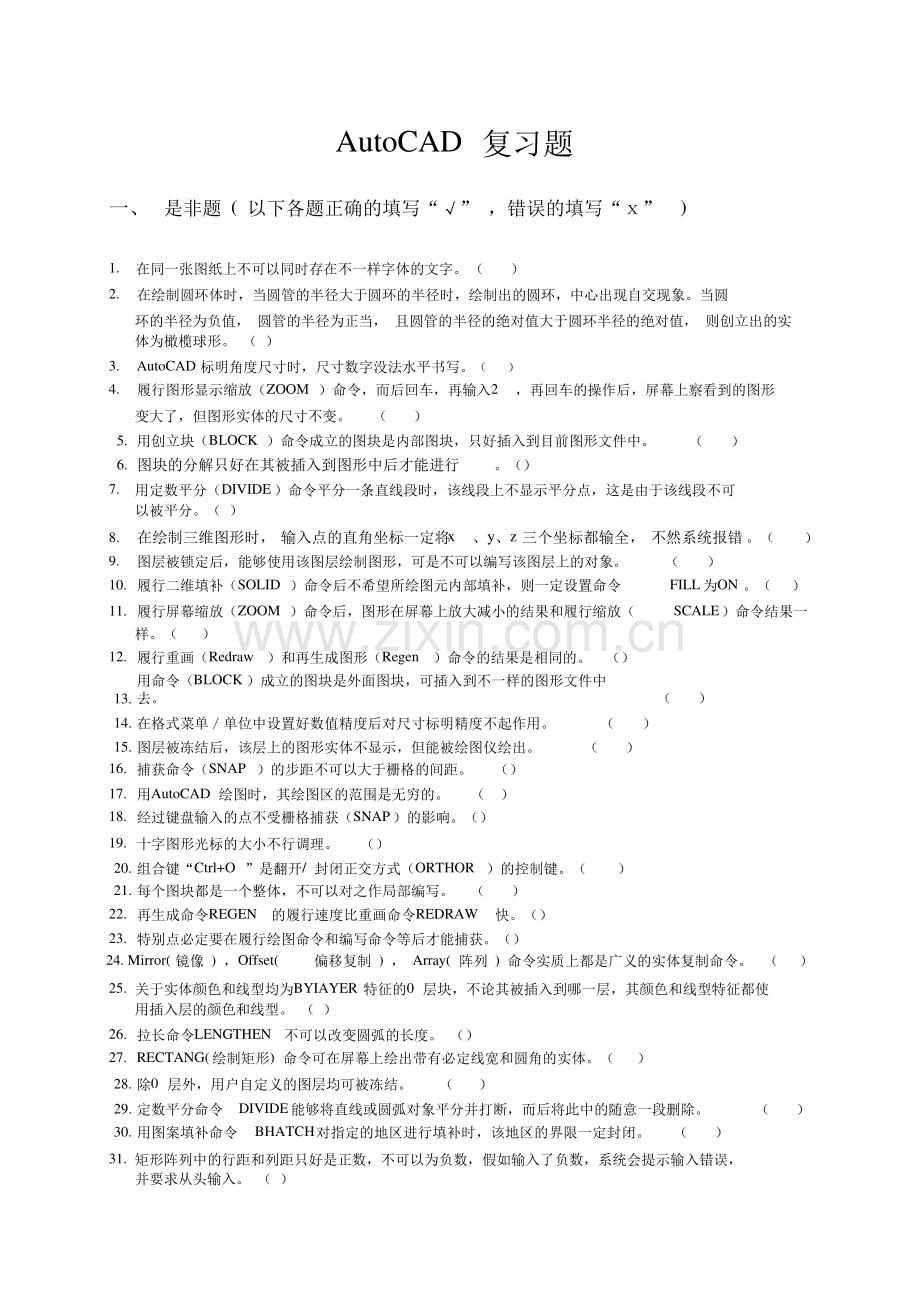

AutoCAD 复习题一、是非题(以下各题正确的填写“”，错误的填写“”)1.在同一张图纸上不可以同时存在不一样字体的文字。（）2.在绘制圆环体时，当圆管的半径大于圆环的半径时，绘制出的圆环，中心出现自交现象。当圆环的半径为负值，圆管的半径为正当，且圆管的半径的绝对值大于圆环半径的绝对值，则创立出的实体为橄榄球形。（）3.AutoCAD 标明角度尺寸时，尺寸数字没法水平书写。（）4.履行图形显示缩放（ZOOM）命令，而后回车，再输入2，再回车的操作后，屏幕上察看到的图形变大了，但图形实体的尺寸不变。（）5.用创立块（BLOCK）命令成立的图块是内部图块，只好插入到目前图形文件中。（）6.图块的分解只好在其被插入到图形中后才能进行。（）7.用定数平分（DIVIDE）命令平分一条直线段时，该线段上不显示平分点，这是由于该线段不可以被平分。（）8.在绘制三维图形时，输入点的直角坐标一定将x、y、z 三个坐标都输全，不然系统报错。（9.图层被锁定后，能够使用该图层绘制图形，可是不可以编写该图层上的对象。10.履行二维填补（SOLID）命令后不希望所绘图元内部填补，则一定设置命令11.履行屏幕缩放（ZOOM）命令后，图形在屏幕上放大减小的结果和履行缩放（）（）FILL 为ON。（）SCALE）命令结果一样。（）12.履行重画（Redraw）和再生成图形（Regen）命令的结果是相同的。（）用命令（BLOCK）成立的图块是外面图块，可插入到不一样的图形文件中13.去。14.在格式菜单单位中设置好数值精度后对尺寸标明精度不起作用。（15.图层被冻结后，该层上的图形实体不显示，但能被绘图仪绘出。16.捕获命令（SNAP）的步距不可以大于栅格的间距。（）17.用AutoCAD 绘图时，其绘图区的范围是无穷的。（）18.经过键盘输入的点不受栅格捕获（SNAP）的影响。（）19.十字图形光标的大小不行调理。（）20.组合键“Ctrl+O”是翻开/封闭正交方式（ORTHOR）的控制键。（）（）21.每个图块都是一个整体，不可以对之作局部编写。（）22.再生成命令REGEN的履行速度比重画命令REDRAW快。（）23.特别点必定要在履行绘图命令和编写命令等后才能捕获。（）24.Mirror(镜像)，Offset(偏移复制)，Array(阵列)命令实质上都是广义的实体复制命令。（）25.关于实体颜色和线型均为BYIAYER 特征的0 层块，不论其被插入到哪一层，其颜色和线型特征都使用插入层的颜色和线型。（）26.拉长命令LENGTHEN不可以改变圆弧的长度。（）27.RECTANG(绘制矩形)命令可在屏幕上绘出带有必定线宽和圆角的实体。（）28.除0 层外，用户自定义的图层均可被冻结。30.用图案填补命令（）29.定数平分命令DIVIDE 能够将直线或圆弧对象平分并打断，而后将此中的随意一段删除。（）BHATCH对指定的地区进行填补时，该地区的界限一定封闭。（31.矩形阵列中的行距和列距只好是正数，不可以为负数，假如输入了负数，系统会提示输入错误，并要求从头输入。（）32.在模型空间创立平铺视口时，平铺视口的形状能够是圆形或多边形形状。33.插入图块时，图块名前用或不用“*”号前缀是不一样的。（）（）二、简答题：1.2.试说明在进行图案填补时对某一指定地区不可以进行正确填补的原由是什么试说明“新建标明款式”对话框的“调整”选项卡中的“使用全局比率”选项，以及“主单位”选项卡的“丈量单位比率”组件中的“比率因子”选项各有什么作用，它们对标明尺寸有什么影响。3.在绘制图形的过程中发现所绘制的圆成为多边形的形状，能够经过什么样的操作使其显示为正常的圆图形.sv$）和备份文件（.bak）恢4.说明绘图时设置自动保留图形的方法，以及利用自动保留文件（复图形的方法。5.要使绘制的矩形显示线宽并填补了颜色，应如何操作6.当设置了线宽并绘制了图形后，如何使设置的线宽显示出来三、操作问答题1.在一幅图中需要粗实线、细实线、中心线、尺寸等图层，试说明这些图层应如何设置（各用什么颜色、线型、线宽等）当光标的大小不合合时，应如何进行设置和调整DASHED）或中心线（如 CENTER），显示2.3.绘图过程中，假如发现绘制的非连续线型，如虚线（如为连续线段，应如何设置方能显示出虚线或中心线的状态意：不可以作协助线）。4.以下列图所示，要在该矩形的正中绘制一个圆，应使用什么捕获方式及如何操作写出操作步骤（注5.6.试说明改变命令行字体的方法和步骤。说明下边图形的绘制过程（说出使用什么命令，以及绘制方法）。7.说明下边图形的绘制过程（说出使用什么命令，以及绘制方法）四、各章知识点。以下知识点须配合教材AutoCAD2014 入门.进阶.实战，中国水利水电第一版社第一版，廖念禾主编。1.第一章AutoCAD2014 概括掌握AutoCAD2014 的工作界面各元素的设置；2.3.掌握文档的基本操作；第二章绘图基础与绘图协助功能掌握点与坐标的输入方式；掌握选择对象的三种最基本方法；视图的显示控制，特别是ZOOM的使用；掌握绘图协助工具：对象捕获、自动追踪、栅格与捕获、正交、动向输入等。第三章设置图层掌握图层的设置；掌握图层状态的控制，特别是开关、冻结、锁定等功能；设置对象的颜色、线型、线宽等特征，以及线型比率因子的使用。4.第四章绘制二维图形掌握各样绘图命令的使用；掌握绘制多线、多段线、样条曲线等复杂对象；5.掌握面域与布尔运算；掌握图案填补第五章二维图形编写掌握各样选择对象的方法；掌握各样编写命令的使用；掌握复杂编写命令：编写多线、编写多段线、编写样条曲线。6.掌握夹点编写功能的使用。掌握用“特征”选项板编写对象。第六章文字和表格掌握设置切合国家标准的文字款式的方法；掌握特别字符的标明；掌握各样尺寸标明命令的使用，特别是尺寸标明命令中“多行文字”和“文字”方式的使用；8.掌握创立堆叠文字；掌握创立表格款式以及编写表格的方法。7.第七章尺寸标明掌握切合国家标准的尺寸标明款式的设置；掌握多重引线款式的设置和标明；编写尺寸标明。第八章外面引用于设计中心掌握图块的创立和使用；掌握动向块的使用；掌握外面参照的使用和注意事项；掌握设计中心与工具选项板的使用。参照答案一、是非题：12.3.4.5.6.7.8.9.10.11.1213.14.15.16.17.18.19.20.21.22.2324.25.26.27.28.29.30.31.32.33.二、简答题：1.原由以下：填补界限未封闭。填补图案的比率设置得不适合。2.他们的影响以下：使用全局比率因子：控制标明尺寸的外观大小，可是不影响标明尺寸的自动丈量值。丈量单位比率的比率因子：控制标明尺寸的标明值，标明的丈量值乘以该比率因子等于对象的实质尺寸。3.操作方法以下：选择“工具”菜单“选项”命令，翻开“选项”对话框。在该对话框的“显示”选项卡“显示精度”组件中将“圆弧和圆的光滑度”的值设置高一些即可。4.操作以下：进行AutoCAD 自动保留的设置须进行以下两个步骤：a)选择“工具”菜单“选项”命令，翻开“选项”对话框；b)在“选项”对话框“文件”标签中设置自动保留文件的寄存地点；c)在“选项”对话框“翻开和保留”标签中设置自动保留的时间间隔。当AutoCAD 系统崩溃后，利用自动保留文件（.sv$）和备份文件（.bak）恢复图形的方法以下：a)第一在资源管理器或我的电脑中找到自动保留文件的寄存地点，以及在原图形文件的地点找到图形文件的备份文件。b)将工具菜单 文件夹选项 查察标签中的“隐蔽已知文件种类的扩展名”前的对钩去掉，即显示出图形文件的扩展名。c)找到扩展名为.sv$的自动保留图形文件，以及找到图形文件的备份文件。将它们的扩展名改为.dwg，这时即可用AutoCAD 翻开该文件了。5.选择下边随意一种方法均可：调用命令FILL，并设置为“ON”状态；或使用系统变量FILLMODE，并设置其值为1。6.方法以下：单击状态栏上的“线宽”按钮，即可显示所画对象的线宽。三、操作问答题：1.图层图层设置以下：颜色白色蓝色红色黄色线型continuouscontinuouscentercontinuous线0.8mm0.25mm0.25mm0.25mm，翻开“选项”对话框；宽粗实线细实线中心线尺寸1)2.光标的调整方法以下：在绘图区的空白处右击，在显示的快捷菜单中选择“选项”2)3)在“显示”选项卡的右下角地区“十字光标大小”中拖动滑块可调整光标大小；在“选择集”选项卡的“拾取框大小”组件中拖动滑块可调整拾取框的大小。3.操作以下：选择“格式”菜单“线型”命令,翻开“线型”对话框；在对话框中单击“显示细节”按钮。4.改正“全局比率因子”的值，直到正常显示。也能够在命令行输入LTSCALE命令，进行调整。操作以下：调用圆命令CIRCLE。在“对象捕获”工具栏单击“暂时追踪点”工具按钮，再单击该工具栏上的“捕获到中点”工具按钮（假如设置了“中点”捕获方式可不但击该按钮）。1)2)3)4)5)用鼠标单击矩形一边的中点。重复步骤2）。用鼠标单击矩形另一边的中点。而后挪动鼠标到出现对齐虚线时单击确立圆的圆心。输入圆的半径即可。6)5.方法和步骤以下：在绘图区的空白处右击，在快捷菜单中选择“选项”，翻开“选项”对话框；在“选项”对话框“显示”选项卡“窗口元素”组件中，单击“字体”按钮。在翻开的“命令行窗口字体”对话框中即可改变命令行的字体款式，字体大小等。6.绘制过程以下：用直线（line）命令在“中心线”层下画出各中心线；将“粗实线”层设为目前层，用圆（circle）和圆弧（Arc）命令画出各圆及圆形槽的边线，并用偏移（Offset）命令将弧形中心线平移复制3 条(平移距离分别为6，17)；1)2)3)用Trim 命令修剪圆形槽，用CircleT T R命令画出各连结圆，如图；4)5)再用Trim 命令修剪各连结线段，如图；将“尺寸”层设为目前层，用5 号（线性）标明款式分别用“标明”工具条上的“线性标明”、“半径标明”、“直径标明”等款式分别标明各尺寸。6)用5 号（角度）标明款式和“角度”命令标明各角度尺寸。7.绘制过程以下：用直线（line）命令在“中心线”层下画出各中心线；将“粗实线”层设为目前层，用圆（circle）和圆弧（Arc）命令画出各圆及圆形槽的边线，用Offset 命令将弧形中心线平移复制3 条(平移距离分别为4，相同用该命令将倾斜中心线复制3 条（距离分别为和10），而后用Line 命令联合对象捕获画出其他线段；1)2)3)4)5)6)用绘图菜单/圆/相切、相切、半径方式画出各连结圆弧；用Trim 命令对各连结进行修剪；用改正菜单/对象特征命令，将各轮廓线改正为“粗实线”图层，中心线改正为“中心线”图层；将“尺寸”层设为目前层，用5 号（线性）标明款式分别用“标明”工具条上的“线性标明”、“半径标明”、“直径标明”、等款式分别标明各尺寸。7)再用5 号（角度）款式用“角度标明”命令标明角度尺寸。
