五种方法识别串并联电路
llhongshan
学会正确识别串并联电路是这一章的重点之一，会识别电路是学习电路连接和后面电路计算的基础。对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单从形状上去分析，下面介绍几种区分串并联电路的方法。
1. 定义法：
若电路中的各元件是逐个顺次连接来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。
2. 电流流向法：
电流流向法是识别串并联电路最常用的方法。在识别电路时，让电流从电源的正极出发经过各用电器回到电源的负极，途中不分流，始终是一条路径者，为串联；如果电流在某处分为几条支路，若每条支路上只有一个用电器，最终电流又重新汇合到一起，像这样的电路为并联。并联电路中各用电器互不影响。
3. 拆除法：
拆除法是识别较难电路的一种重要方法。它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。
例1 判定图1中四个电阻的连接方式。

图1
［解析］ : 我们可以用手挡住任意一个电阻，观察去掉这个电阻后是否影响其他电阻的工作，注意利用拆除法可以拆除一个也可同时拆除几个用电器，本例中各用电器独立工作、互不影响，为并联。
4. 节点法：
所谓“节点法”就是在识别不规范电路的过程中，不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，它的最大特点是通过任意拉长和缩短导线达到简化电路的目的。

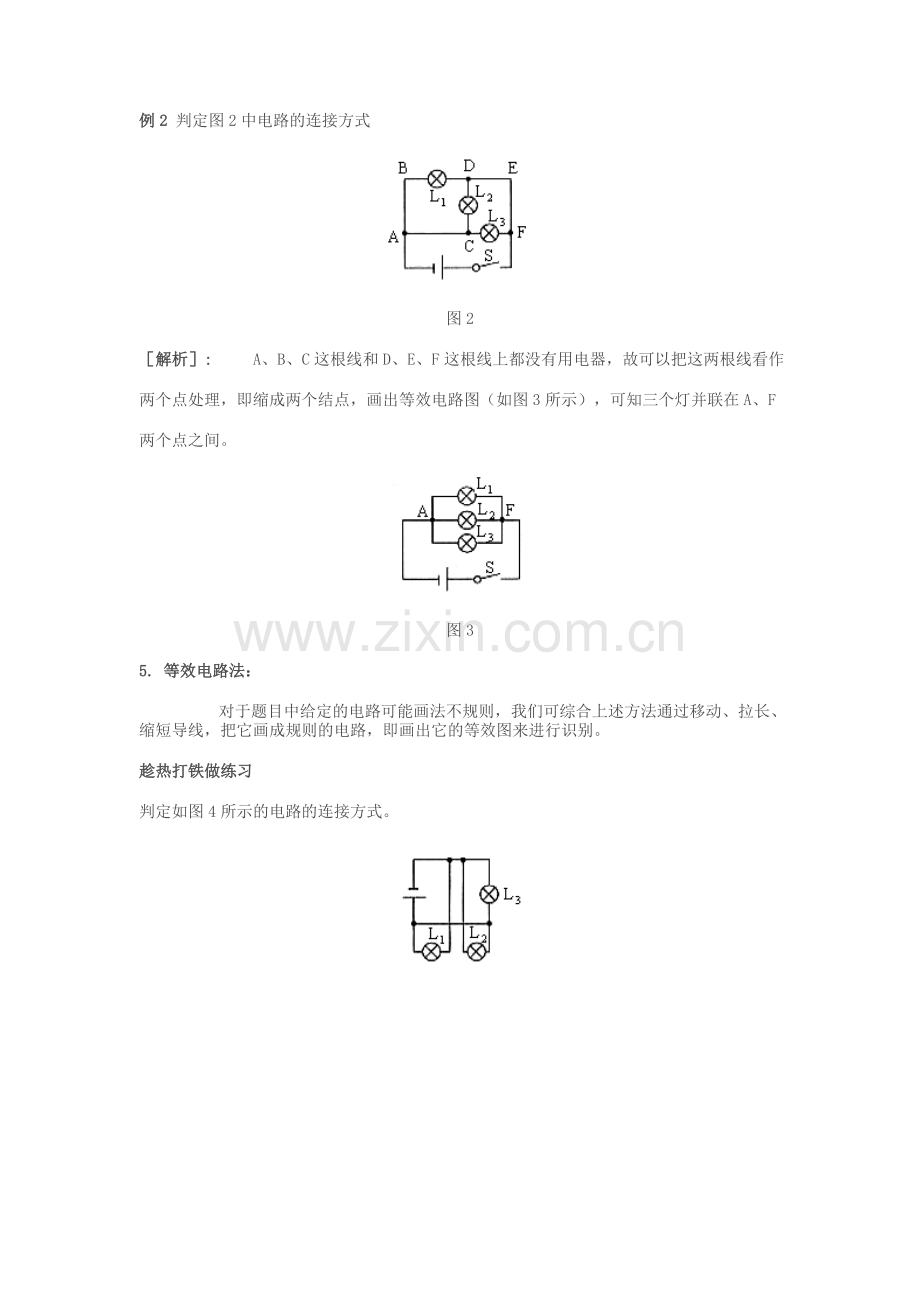

例2 判定图2中电路的连接方式

图2
［解析］: A、B、C这根线和D、E、F这根线上都没有用电器，故可以把这两根线看作
两个点处理，即缩成两个结点，画出等效电路图（如图3所示），可知三个灯并联在A、F
两个点之间。

图3
5. 等效电路法：
对于题目中给定的电路可能画法不规则，我们可综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路，即画出它的等效图来进行识别。
趁热打铁做练习
判定如图4所示的电路的连接方式。
