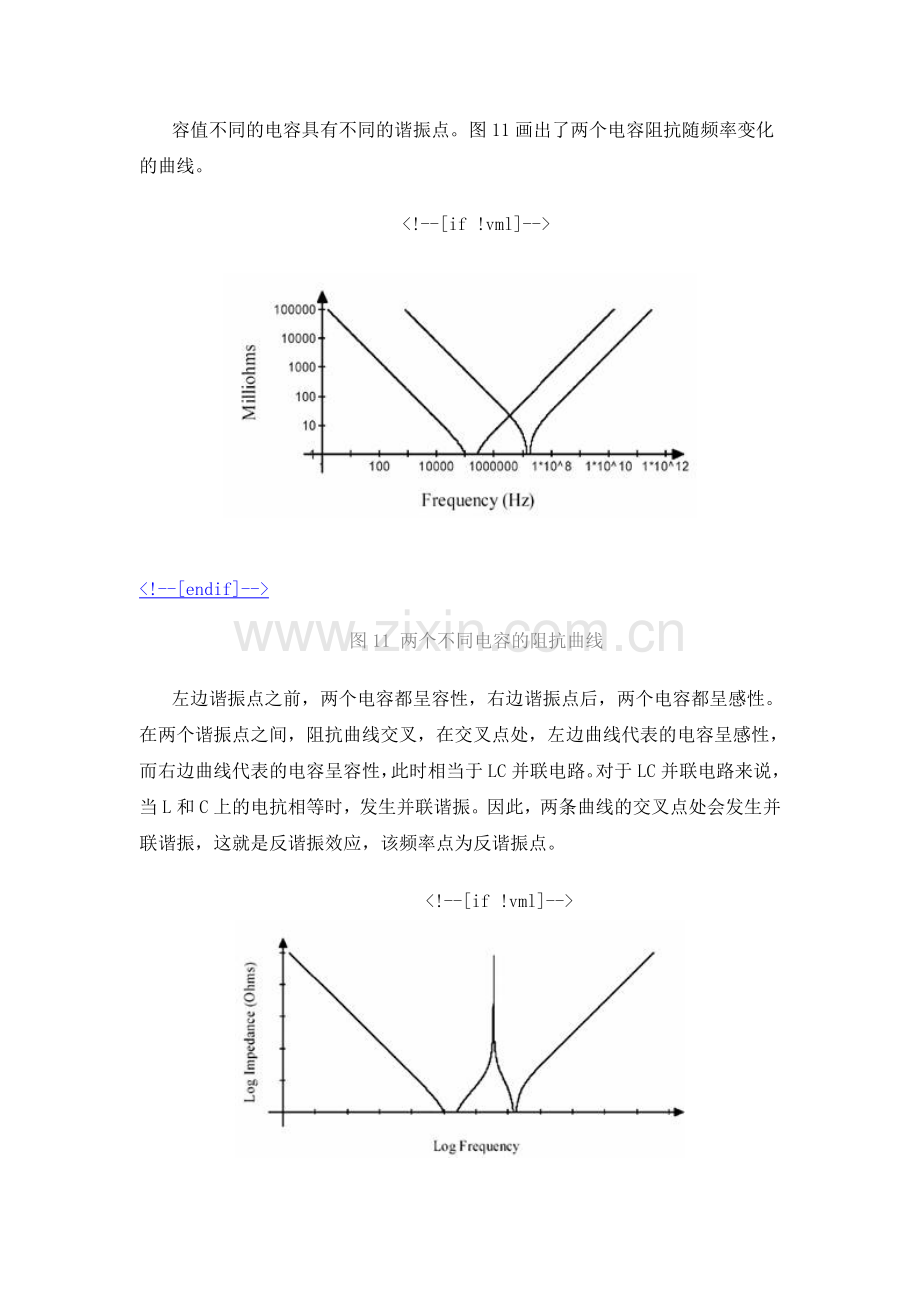

容值不同的电容具有不同的谐振点。图11画出了两个电容阻抗随频率变化的曲线。
<!--[if !vml]-->

<!--[endif]-->
图11 两个不同电容的阻抗曲线
左边谐振点之前，两个电容都呈容性，右边谐振点后，两个电容都呈感性。在两个谐振点之间，阻抗曲线交叉，在交叉点处，左边曲线代表的电容呈感性，而右边曲线代表的电容呈容性，此时相当于LC并联电路。对于LC并联电路来说，当L和C上的电抗相等时，发生并联谐振。因此，两条曲线的交叉点处会发生并联谐振，这就是反谐振效应，该频率点为反谐振点。
   <!--[if !vml]-->

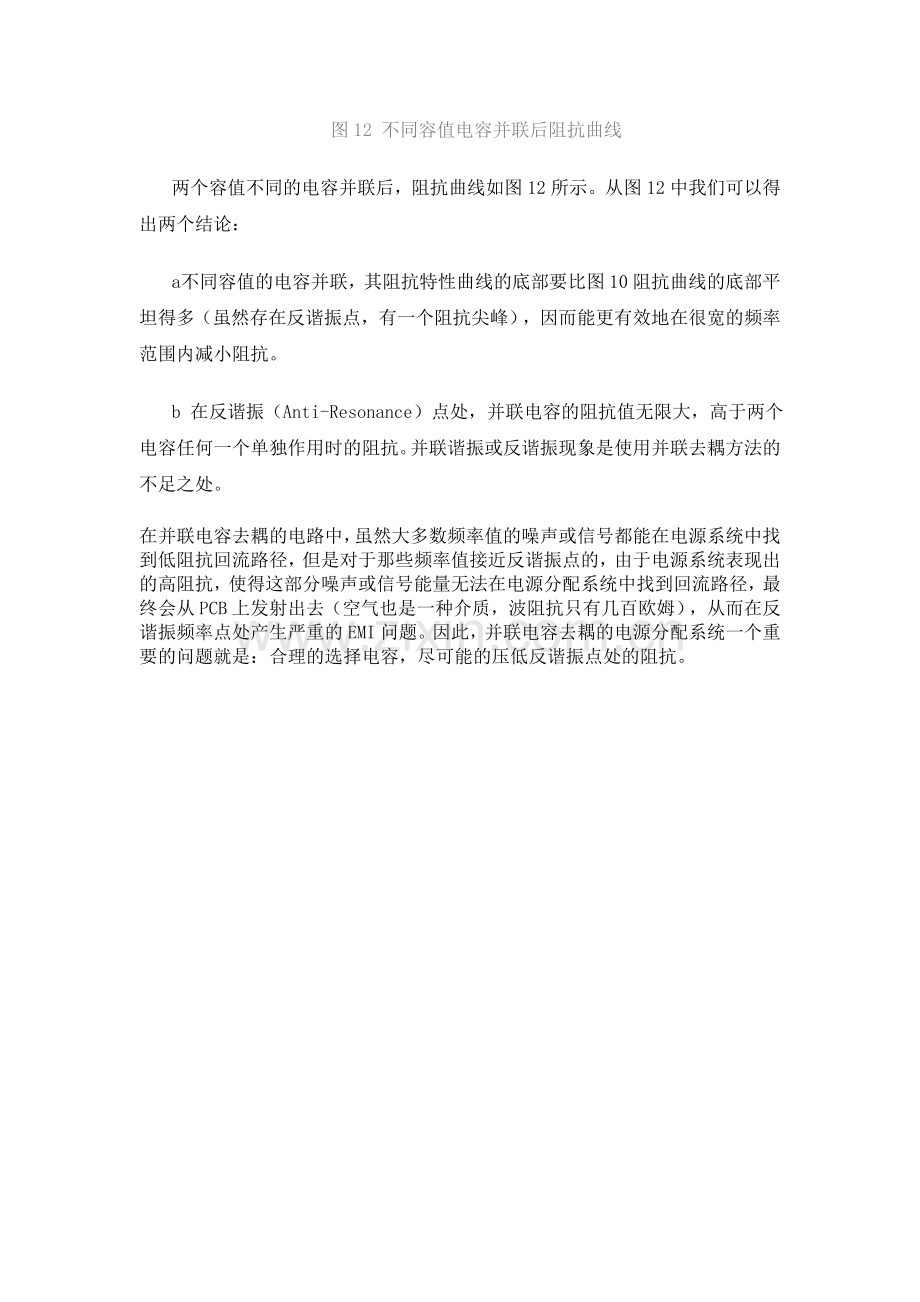

图12 不同容值电容并联后阻抗曲线
两个容值不同的电容并联后，阻抗曲线如图12所示。从图12中我们可以得出两个结论：
a 不同容值的电容并联，其阻抗特性曲线的底部要比图10阻抗曲线的底部平坦得多（虽然存在反谐振点，有一个阻抗尖峰），因而能更有效地在很宽的频率范围内减小阻抗。
b 在反谐振（Anti-Resonance）点处，并联电容的阻抗值无限大，高于两个电容任何一个单独作用时的阻抗。并联谐振或反谐振现象是使用并联去耦方法的不足之处。
在并联电容去耦的电路中，虽然大多数频率值的噪声或信号都能在电源系统中找到低阻抗回流路径，但是对于那些频率值接近反谐振点的，由于电源系统表现出的高阻抗，使得这部分噪声或信号能量无法在电源分配系统中找到回流路径，最终会从PCB上发射出去（空气也是一种介质，波阻抗只有几百欧姆），从而在反谐振频率点处产生严重的EMI问题。因此，并联电容去耦的电源分配系统一个重要的问题就是：合理的选择电容，尽可能的压低反谐振点处的阻抗。
