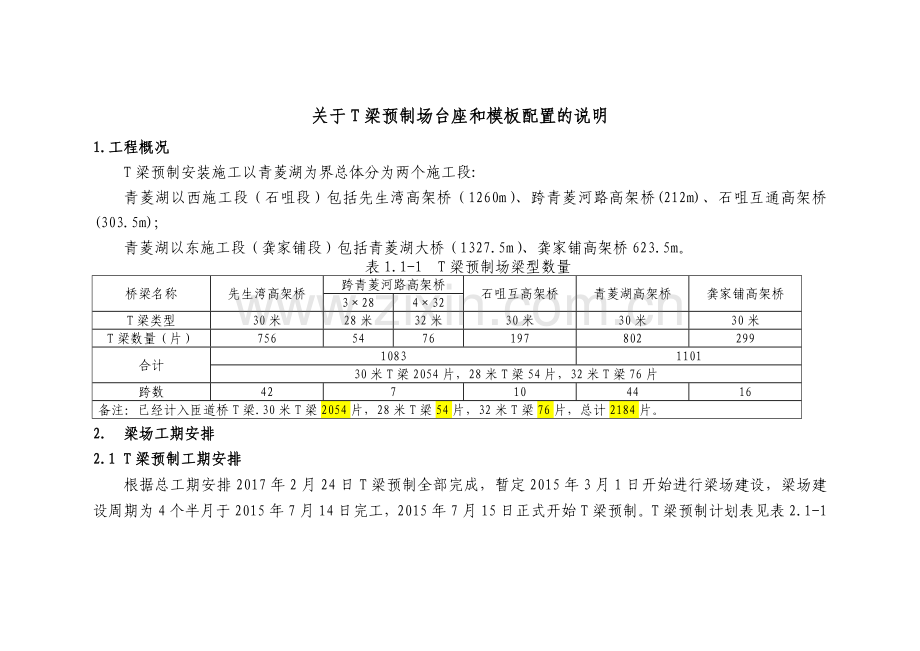

关于T梁预制场台座和模板配置的说明
1.工程概况
T梁预制安装施工以青菱湖为界总体分为两个施工段:
青菱湖以西施工段（石咀段）包括先生湾高架桥（1260m）、跨青菱河路高架桥(212m)、石咀互通高架桥(303.5m);
青菱湖以东施工段（龚家铺段）包括青菱湖大桥（1327.5m）、龚家铺高架桥623.5m。
表1.1-1 T梁预制场梁型数量
桥梁名称
先生湾高架桥
跨青菱河路高架桥
石咀互高架桥
青菱湖高架桥
龚家铺高架桥
3×28
4×32
T梁类型
30米
28米
32米
30米
30米
30米
T梁数量（片）
756
54
76
197
802
299
合计
1083
1101
30米T梁2054片，28米T梁54片，32米T梁76片
跨数
42
7
10
44
16
备注：已经计入匝道桥T梁.30米T梁2054片，28米T梁54片，32米T梁76片，总计2184片。
2． 梁场工期安排
2.1 T梁预制工期安排

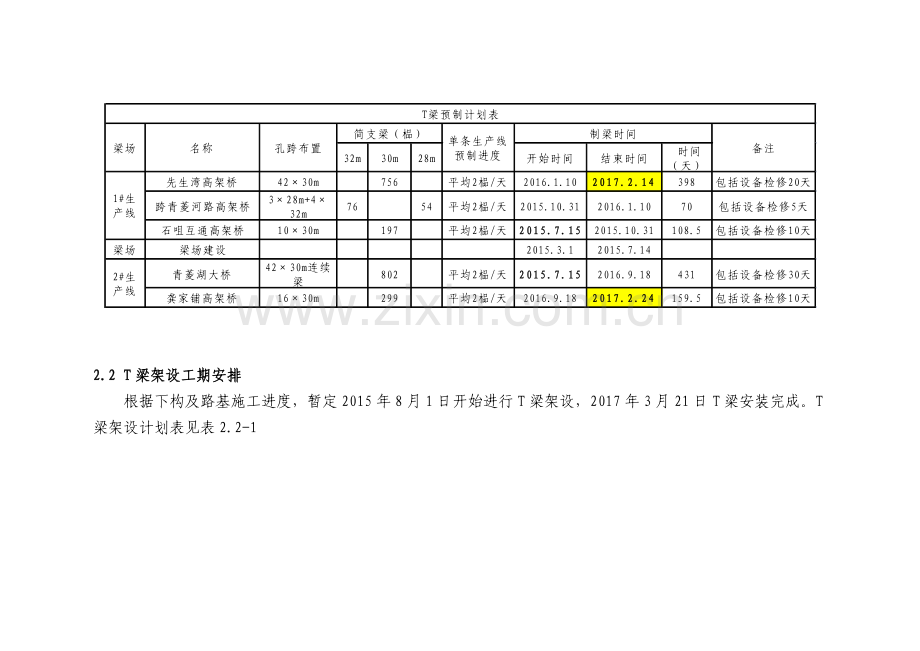

根据总工期安排2017年2月24日T梁预制全部完成，暂定2015年3月1日开始进行梁场建设，梁场建设周期为4个半月于2015年7月14日完工，2015年7月15日正式开始T梁预制。T梁预制计划表见表2.1-1

2.2 T梁架设工期安排
根据下构及路基施工进度，暂定2015年8月1日开始进行T梁架设，2017年3月21日T梁安装完成。T梁架设计划表见表2.2-1

3.制梁区台座数量
根据架设进度安排制梁进度，架设和制梁进度安排见表2.1-1。总工期为19.3个月，月要求生产量为113片，考虑春节、设备维修等影响因素、梁场最大生产能力按120片/月设置是合理可行的。
梁场所制梁跨度类型有28m、30m、32m三种，其中28m和32mT梁总数为130片，经综合考虑梁场设预制台座40个。
1#生产线：共设置20个台座，其中10个30米的台座（兼做28米T梁台座），10个32米T梁台座（兼做30米T梁台座）；
2#生产线：共设置20个台座，全部为30mT梁台座。
台座周转原则：每个台座按10天周转1次，每个月可产3片梁，那么两个生产线一共设置40个台座每月最多可生产120片梁。
4.模板配置
模板配置总体原则：根据最大日生产量及各类梁的总数量确定模板数量，每条生产线要求平均日生产2片梁，每套模板按两天周转1次，日生产2片梁需要同时占用4套模板。
1#生产线：配置共9套模板。
30m模板5套，1套内边模、1套外边模、3套中模（两套边模可拼凑1套中模）；
28m模板2套，1套内边模、1套外边模（两套边模可拼凑1套中模）；
32模板2套，1套内边模、1套外边模（两套边模可拼凑1套中模）。
2#生产线：配置共5套模板均为30m模板，其中1套内边模、1套外边模、3套中模（两套边模可拼凑1套中模）；
