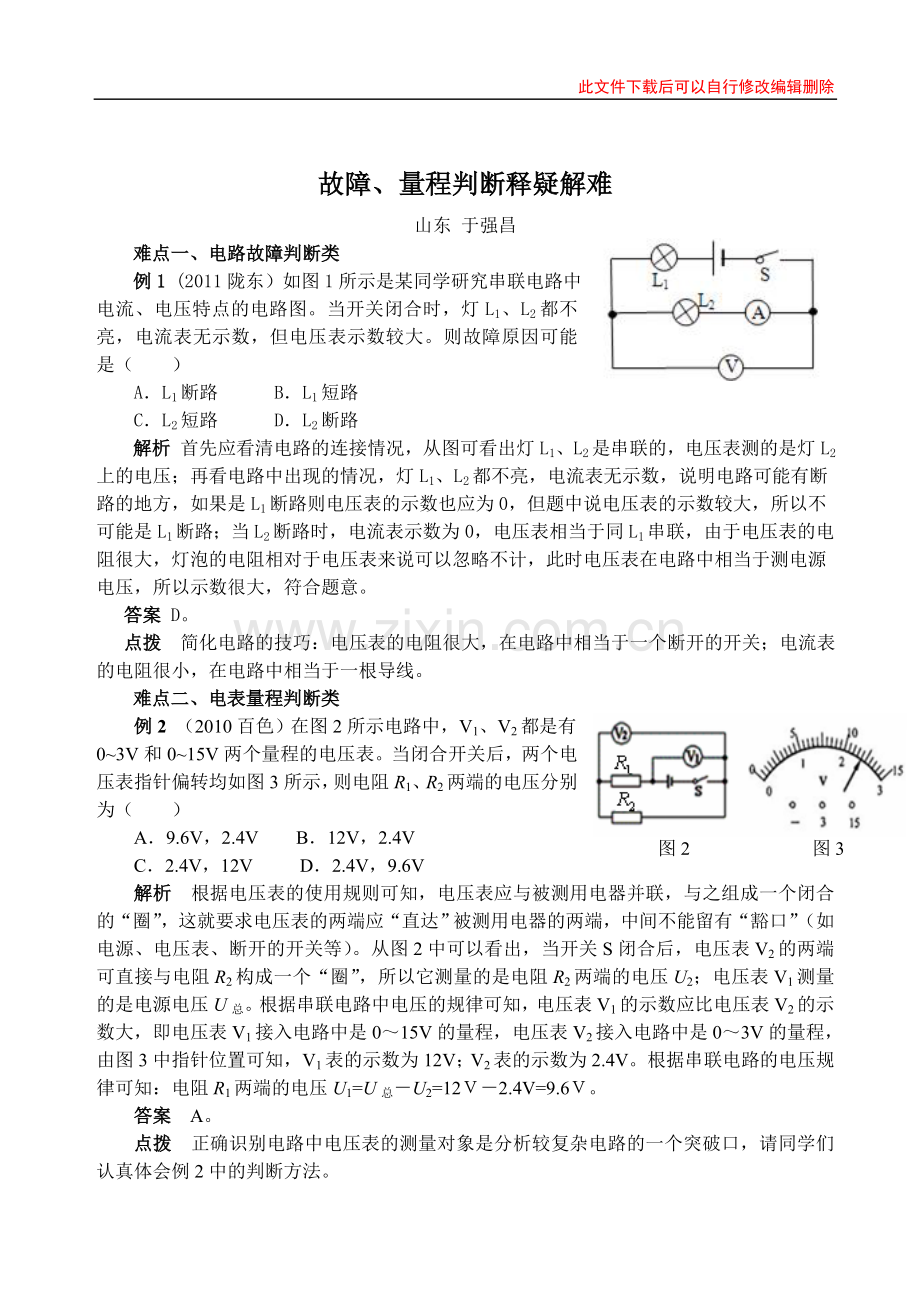

故障、量程判断释疑解难
山东 于强昌
难点一、电路故障判断类
例1 (2011陇东）如图1所示是某同学研究串联电路中电流、电压特点的电路图。当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大。则故障原因可能是（ ）
A．L1断路 B．L1短路
C．L2短路 D．L2断路
解析 首先应看清电路的连接情况，从图可看出灯L1、L2是串联的，电压表测的是灯L2上的电压；再看电路中出现的情况，灯L1、L2都不亮，电流表无示数，说明电路可能有断路的地方，如果是L1断路则电压表的示数也应为0，但题中说电压表的示数较大，所以不可能是L1断路；当L2断路时，电流表示数为0，电压表相当于同L1串联，由于电压表的电阻很大，灯泡的电阻相对于电压表来说可以忽略不计，此时电压表在电路中相当于测电源电压，所以示数很大，符合题意。
答案 D。
点拨 简化电路的技巧：电压表的电阻很大，在电路中相当于一个断开的开关；电流表的电阻很小，在电路中相当于一根导线。
图2 图3
难点二、电表量程判断类
例2 （2010百色）在图2所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图3所示，则电阻R1、R2两端的电压分别为（ ）
A．9.6V，2.4V B．12V，2.4V
C．2.4V，12V D．2.4V，9.6V
解析 根据电压表的使用规则可知，电压表应与被测用电器并联，与之组成一个闭合的“圈”，这就要求电压表的两端应“直达”被测用电器的两端，中间不能留有“豁口”（如电源、电压表、断开的开关等）。从图2中可以看出，当开关S闭合后，电压表V2的两端可直接与电阻R2构成一个“圈”，所以它测量的是电阻R2两端的电压U2；电压表V1测量的是电源电压U总。根据串联电路中电压的规律可知，电压表V1的示数应比电压表V2的示数大，即电压表V1接入电路中是0～15V的量程，电压表V2接入电路中是0～3V的量程，由图3中指针位置可知，V1表的示数为12V；V2表的示数为2.4V。根据串联电路的电压规律可知：电阻R1两端的电压U1=U总－U2=12Ｖ－2.4V=9.6Ｖ。
答案 A。
点拨 正确识别电路中电压表的测量对象是分析较复杂电路的一个突破口，请同学们认真体会例2中的判断方法。
