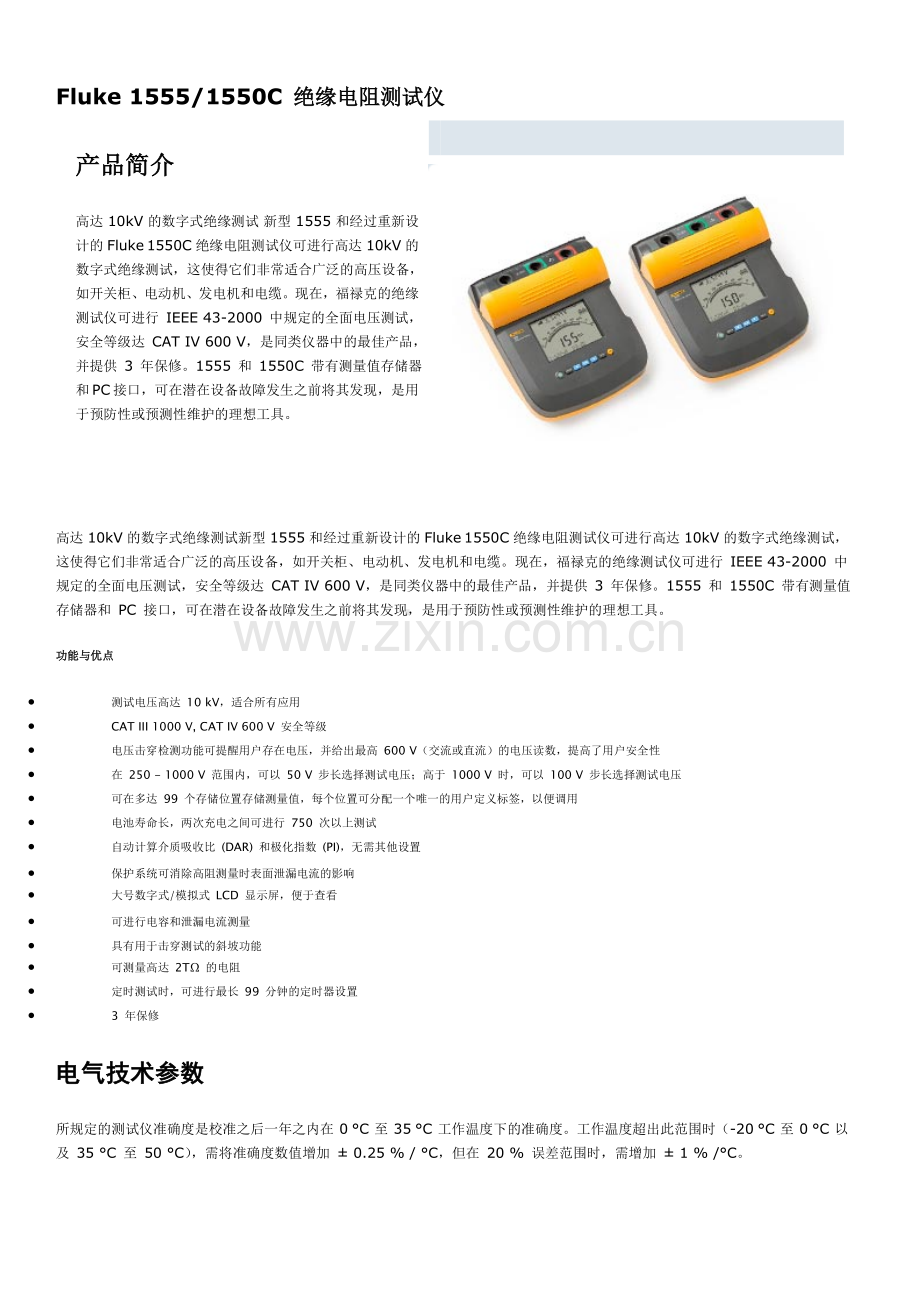

Fluke 1555/1550C 绝缘电阻测试仪
产品简介
高达 10kV 的数字式绝缘测试 新型 1555 和经过重新设计的 Fluke 1550C 绝缘电阻测试仪可进行高达 10kV 的数字式绝缘测试，这使得它们非常适合广泛的高压设备，如开关柜、电动机、发电机和电缆。现在，福禄克的绝缘测试仪可进行 IEEE 43-2000 中规定的全面电压测试，安全等级达 CAT IV 600 V，是同类仪器中的最佳产品，并提供 3 年保修。1555 和 1550C 带有测量值存储器和 PC 接口，可在潜在设备故障发生之前将其发现，是用于预防性或预测性维护的理想工具。

高达 10kV 的数字式绝缘测试新型 1555 和经过重新设计的 Fluke 1550C 绝缘电阻测试仪可进行高达 10kV 的数字式绝缘测试，这使得它们非常适合广泛的高压设备，如开关柜、电动机、发电机和电缆。现在，福禄克的绝缘测试仪可进行 IEEE 43-2000 中规定的全面电压测试，安全等级达 CAT IV 600 V，是同类仪器中的最佳产品，并提供 3 年保修。1555 和 1550C 带有测量值存储器和 PC 接口，可在潜在设备故障发生之前将其发现，是用于预防性或预测性维护的理想工具。
功能与优点
· 测试电压高达 10 kV，适合所有应用
· CAT III 1000 V, CAT IV 600 V 安全等级
· 电压击穿检测功能可提醒用户存在电压，并给出最高 600 V（交流或直流）的电压读数，提高了用户安全性
· 在 250 - 1000 V 范围内，可以 50 V 步长选择测试电压；高于 1000 V 时，可以 100 V 步长选择测试电压
· 可在多达 99 个存储位置存储测量值，每个位置可分配一个唯一的用户定义标签，以便调用
· 电池寿命长，两次充电之间可进行 750 次以上测试
· 自动计算介质吸收比 (DAR) 和极化指数 (PI)，无需其他设置
· 保护系统可消除高阻测量时表面泄漏电流的影响
· 大号数字式/模拟式 LCD 显示屏，便于查看
· 可进行电容和泄漏电流测量
· 具有用于击穿测试的斜坡功能
· 可测量高达 2TΩ 的电阻
· 定时测试时，可进行最长 99 分钟的定时器设置
· 3 年保修
电气技术参数
所规定的测试仪准确度是校准之后一年之内在 0 °C 至 35 °C 工作温度下的准确度。工作温度超出此范围时（-20 °C 至 0 °C 以及 35 °C 至 50 °C），需将准确度数值增加 ± 0.25 % / °C，但在 20 % 误差范围时，需增加 ± 1 % /°C。

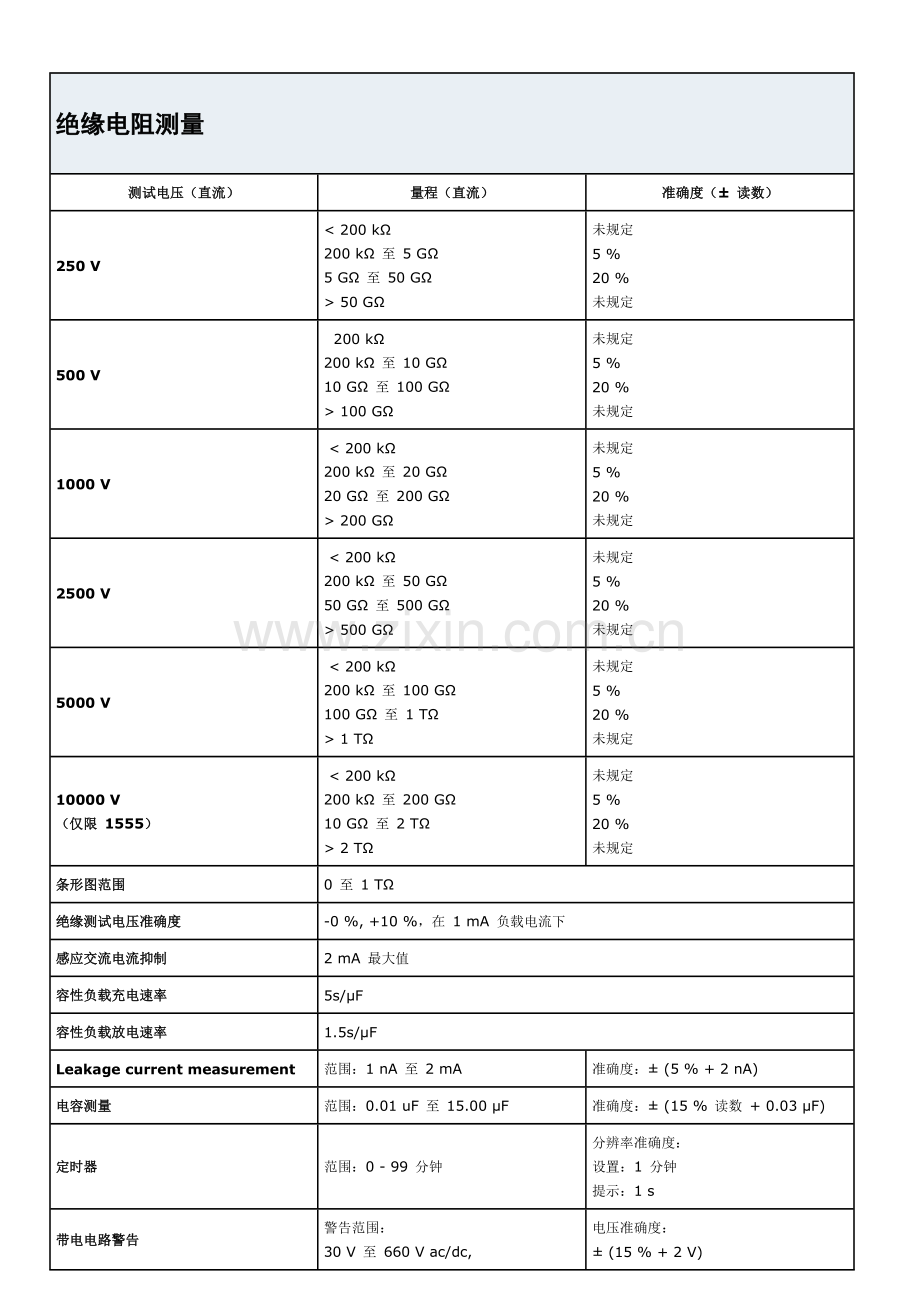

绝缘电阻测量
测试电压（直流）
量程（直流）
准确度（± 读数）
250 V
< 200 kΩ
200 kΩ 至 5 GΩ
5 GΩ 至 50 GΩ
> 50 GΩ
未规定
5 %
20 %
未规定
500 V
  200 kΩ
200 kΩ 至 10 GΩ
10 GΩ 至 100 GΩ
> 100 GΩ
未规定
5 %
20 %
未规定
1000 V
 < 200 kΩ
200 kΩ 至 20 GΩ
20 GΩ 至 200 GΩ
> 200 GΩ
未规定
5 %
20 %
未规定
2500 V
 < 200 kΩ
200 kΩ 至 50 GΩ
50 GΩ 至 500 GΩ
> 500 GΩ
未规定
5 %
20 %
未规定
5000 V
 < 200 kΩ
200 kΩ 至 100 GΩ
100 GΩ 至 1 TΩ
> 1 TΩ
未规定
5 %
20 %
未规定
10000 V
（仅限 1555）
 < 200 kΩ
200 kΩ 至 200 GΩ
10 GΩ 至 2 TΩ
> 2 TΩ
未规定
5 %
20 %
未规定
条形图范围
0 至 1 TΩ
绝缘测试电压准确度
-0 %, +10 %，在 1 mA 负载电流下
感应交流电流抑制
2 mA 最大值
容性负载充电速率
5s/μF
容性负载放电速率
1.5s/μF
Leakage current measurement
范围：1 nA 至 2 mA
准确度：± (5 % + 2 nA)
电容测量
范围：0.01 uF 至 15.00 μF
准确度：± (15 % 读数 + 0.03 μF)
定时器
范围：0 - 99 分钟
分辨率准确度：
设置：1 分钟
提示：1 s
带电电路警告
警告范围：
30 V 至 660 V ac/dc,
50/60 Hz
电压准确度：
± (15 % + 2 V)

一般技术参数
显示屏
75 mm x 105 mm
电源
12 V 铅酸可充电电池，Yuasa NP2.8-12
充电器输入 (AC)
充电器输入 (AC) 85 V 至 250 V ac 50/60 HZ 20 VA
本 Class II（双重绝缘）仪器提供了一条 Class 1（接地）电源线。保护接地端子（接地销）不在内部进行连接。额外的销仅用于增加插头保持能力。
尺寸
170 mm x 242 mm x 330 mm (6.7 in x 9.5 in x 13 in)
重量
3.6 kg (7.94 lb)
工作温度
-20 ºC 至 50 ºC (-4 ºF 至 122 ºF)
储存温度
-20 ºC 至 65 ºC (-4 ºF 至 149 ºF)
湿度
31 ºC 以下为 80 %，线性下降到 50 ºC 时的 50 %
海拔高度
2000 m
外壳密封性
IP40
输入过载保护
1000 V ac
电磁兼容性
EN 61326
认证

安全性
CAT III 1000 V, CAT IV 600 V
污染等级
2
