液压泵站的设计布局.pptx

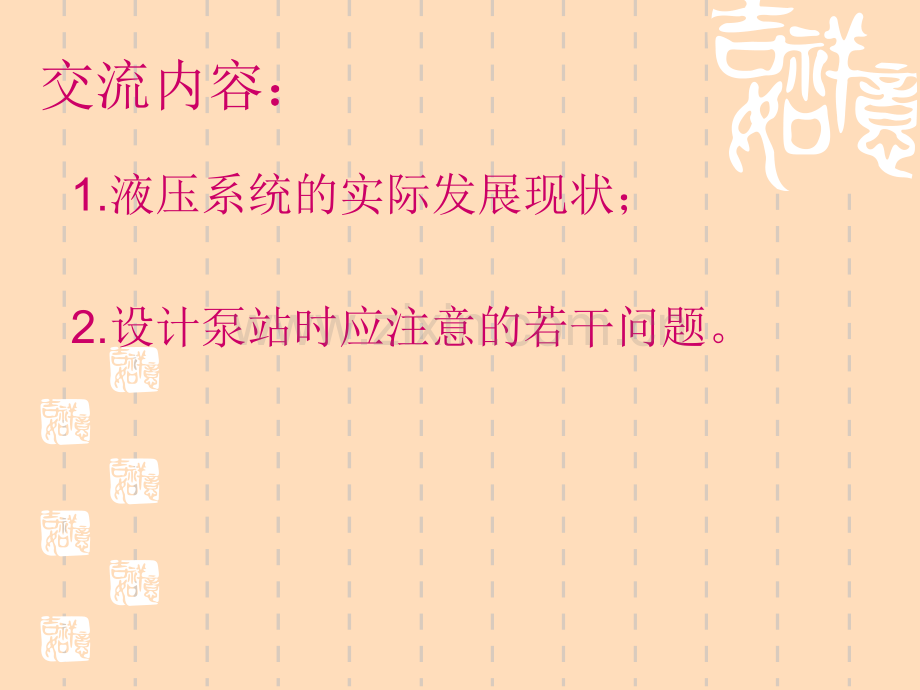

交流内容：1.液压系统的实际发展现状；2.设计泵站时应注意的若干问题。1.液压系统的实际发展现状 现在的液压系统（中低压）早已不再是传统的“三段式”结构了，而是已经发展成更加集成化、模块化、人性化的液压系统。内插轴式电机使泵与电机的连接不再需要联轴器，从而基本实现了泵与电机的“一体化”(当然，超过一定功率的电机必须是外伸轴结构)。如下图所示的液压站，泵与电机直接连接无需联轴器，从而使液压站结构更加紧凑。图一图二注：图一、图二所示的液压站中都有冷却装置，但承担的“责任”有所不同。图一中的风冷器只能冷却变量泵的泄露油，它作为辅件是整个液压系统的一部分。图二中的油冷机可看做独立单元，它通过自身的吸油装置来冷却整个系统的液压油。对于集成化，人性化我们通过下面的图片来说明。图三图四图五图六2.设计泵站时应注意的若干问题 液压泵站是一种元件组合体，一般是由液压泵组、油箱组件、控温组件、蓄能器组件和过滤器组件等相对独立的单元组合而成的。设计泵站时，布局要尽可能的紧凑，并分布均匀，在不牺牲系统性能的前提下管路应尽可能的美观整齐。设计泵站时应注意的若干小问题如下：1.选择电磁换向阀时要注意阀的瞬态机能是否满足系统要求。（瞬间中位闭、瞬间中位通）2.低压小流量系统应选择直动式压力阀来调节系统 压力，因为直动式压力控制阀结构简单，灵敏度高。3.要预留足够的弯管半径。（参看图八）(22R66;14R46;18R48;28R81)4.电机散热口要有足够的空间用于散热。图七图八5.所有元件要便于拆卸。要尽量避免装的上拆不下 来的情况。（见图）6.当系统其它部分都正常，但所选用的溢流阀（或压力继电器）始终没有反应（阀或压力继电器的贴牌正确），则阀（或压力继电器）的调压弹簧装错（比实际要求的调压弹簧等级高）。7.关于停泵时电机反转的问题。8.关于锥螺纹和直螺纹管接头：如下图所示直螺纹管接头和锥螺纹管接头。（1）直螺纹 直螺纹密封性能好（端面密封）对密封面要求高，紧固力好适用于高、低压，但方向不可调（直角）。卡套式端直角管接头卡套式锥螺纹直角管接头（2）锥螺纹在螺纹副内加入密封材料，其特点是经济，加工精度要求适中，可实现方向，但紧固力差，不适用于高压，且密封性能不如直螺纹。谢谢！
