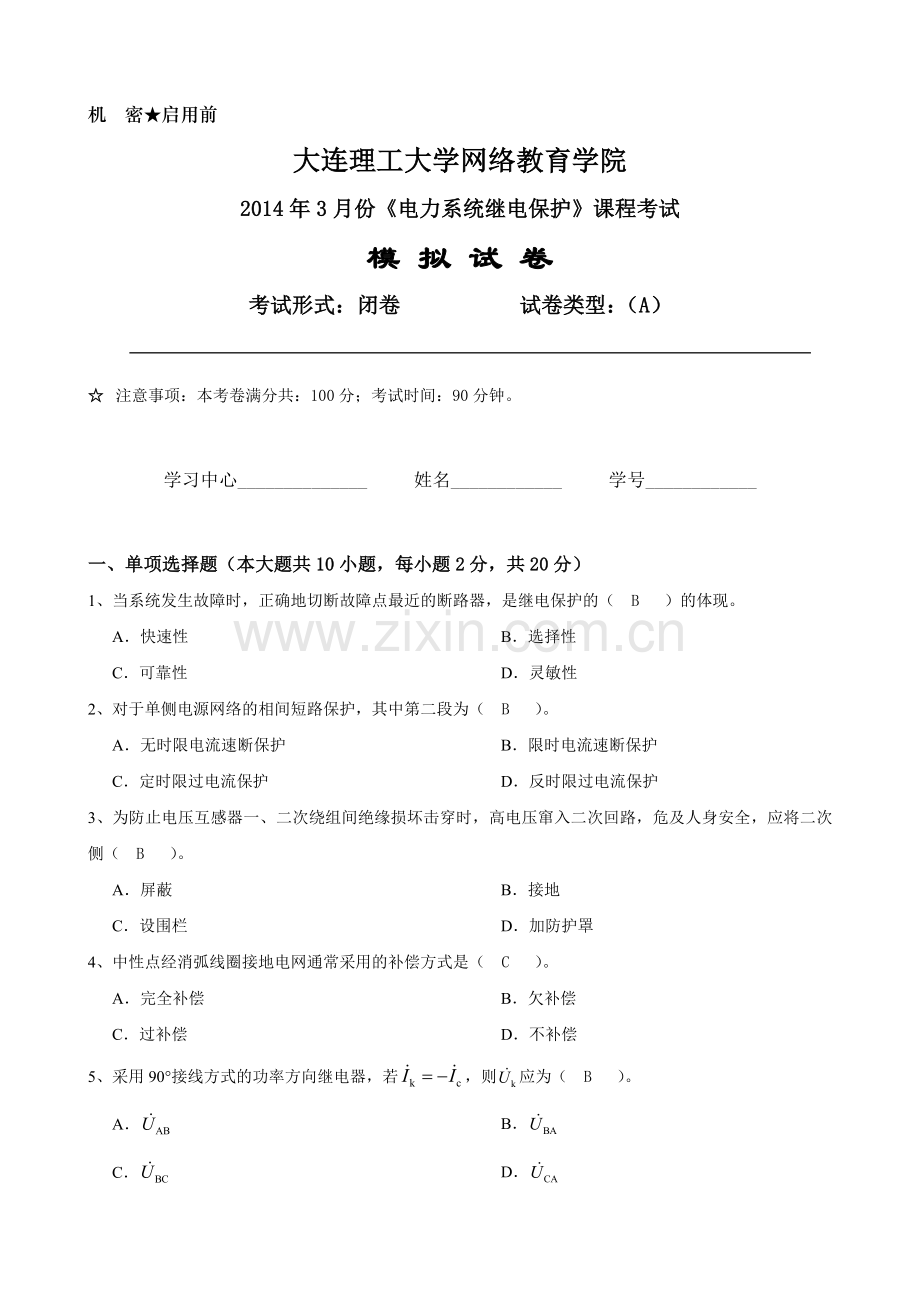

机 密★启用前
大连理工大学网络教育学院
2014年3月份《电力系统继电保护》课程考试
模 拟 试 卷
考试形式：闭卷 试卷类型：（A）

☆ 注意事项：本考卷满分共：100分；考试时间：90分钟。

学习中心______________ 姓名____________ 学号____________

一、单项选择题（本大题共10小题，每小题2分，共20分）
1、当系统发生故障时，正确地切断故障点最近的断路器，是继电保护的（ B ）的体现。

A．快速性
C．可靠性
B．选择性
D．灵敏性

2、对于单侧电源网络的相间短路保护，其中第二段为（ B ）。

A．无时限电流速断保护
C．定时限过电流保护
B．限时电流速断保护
D．反时限过电流保护

3、为防止电压互感器一、二次绕组间绝缘损坏击穿时，高电压窜入二次回路，危及人身安全，应将二次侧（ B ）。

A．屏蔽
C．设围栏
B．接地
D．加防护罩

4、中性点经消弧线圈接地电网通常采用的补偿方式是（ C ）。

A．完全补偿
C．过补偿
B．欠补偿
D．不补偿

5、采用90°接线方式的功率方向继电器，若，则应为（ B ）。

A．
C．
B．
D．

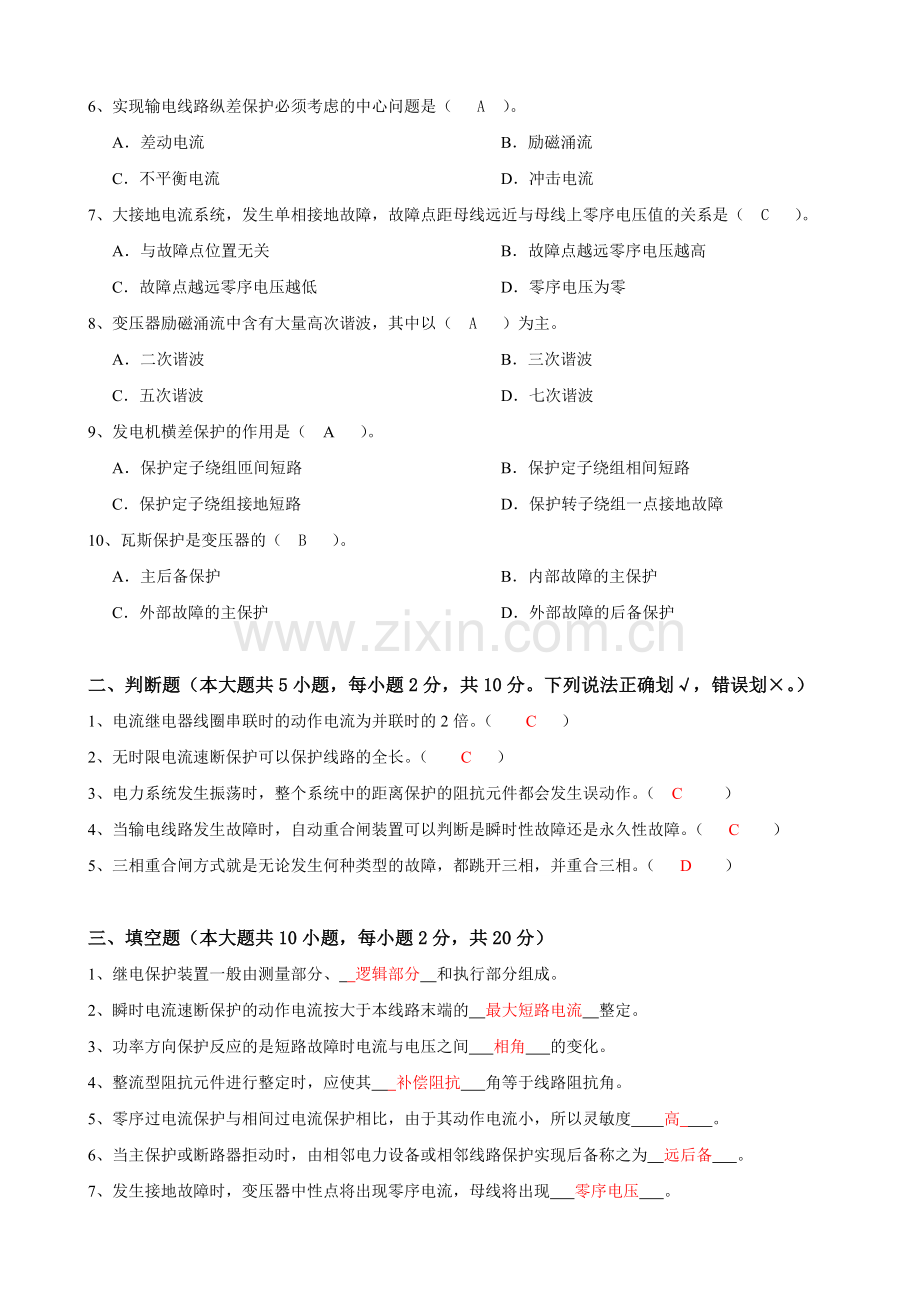

6、实现输电线路纵差保护必须考虑的中心问题是（ A ）。
A．差动电流
C．不平衡电流
B．励磁涌流
D．冲击电流

7、大接地电流系统，发生单相接地故障，故障点距母线远近与母线上零序电压值的关系是（ C ）。

A．与故障点位置无关
C．故障点越远零序电压越低
B．故障点越远零序电压越高
D．零序电压为零

8、变压器励磁涌流中含有大量高次谐波，其中以（ A ）为主。

A．二次谐波
C．五次谐波
B．三次谐波
D．七次谐波

9、发电机横差保护的作用是（ A ）。

A．保护定子绕组匝间短路
C．保护定子绕组接地短路
B．保护定子绕组相间短路
D．保护转子绕组一点接地故障

10、瓦斯保护是变压器的（ B ）。

A．主后备保护
C．外部故障的主保护
B．内部故障的主保护
D．外部故障的后备保护

二、判断题（本大题共5小题，每小题2分，共10分。下列说法正确划√，错误划×。）
1、电流继电器线圈串联时的动作电流为并联时的2倍。（ C ）
2、无时限电流速断保护可以保护线路的全长。（ C ）
3、电力系统发生振荡时，整个系统中的距离保护的阻抗元件都会发生误动作。（ C ）
4、当输电线路发生故障时，自动重合闸装置可以判断是瞬时性故障还是永久性故障。（ C ）
5、三相重合闸方式就是无论发生何种类型的故障，都跳开三相，并重合三相。（ D ）

三、填空题（本大题共10小题，每小题2分，共20分）
1、继电保护装置一般由测量部分、 逻辑部分 和执行部分组成。
2、瞬时电流速断保护的动作电流按大于本线路末端的 最大短路电流 整定。
3、功率方向保护反应的是短路故障时电流与电压之间 相角 的变化。
4、整流型阻抗元件进行整定时，应使其 补偿阻抗 角等于线路阻抗角。
5、零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度 高 。
6、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为 远后备 。
7、发生接地故障时，变压器中性点将出现零序电流，母线将出现 零序电压 。
8、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中， 全阻抗继电器 受过渡电阻的影响最小。
9、发电机横差保护是反应发电机 匝间短路 的主保护。
10、输电线路纵联差动保护是通过比较被保护线路首末端电流的 大小和相位 的原理实现的，因此它不反应外部故障。

四、简答题（本大题共4小题，每小题8分，共32分）
1、阐述电力系统振荡对距离保护的影响。
(1)阻抗继电器动作特性在复平面上沿OO′方向所占面积越大，则受振荡影响就越大；
(2)振荡中心在保护范围内，则保护要受影响即误功，而且越靠近振荡中心受振荡的影响就越大；(3)振荡中心若在保护范围外或保护范围的反方向，则不受影响；
(4)若保护动作时限大于系统的振荡周期，则不受振荡的影响。

2、什么是重合闸前加速保护，有何优缺点？主要适用于什么场合？
答：所谓前加速就是当线路第一次故障时，靠近电源端保护瞬时无选择性动作，然后进行重合。如果重合于永久性故障上，则在断路器合闸后，再延时有选择性地切除故障。      采用前加速的优点是：能够快速地切除瞬时性故障；可能使瞬时性故障来不及发展成永久性故障，从而提高重合闸的成功率；能保证发电厂和重要变电所的母线电压在0.60.7:倍额定电压以上，从而保证厂用电和重要用户的电能质量；使用设备少，只需装设一套重合闸装置，简单、经济。       前加速的缺点是：断路器工作条件恶劣，动作次数较多；重合于永久性故障上时，故障切除的时间可能较长；如果靠近电源侧的重合闸装置或断路器拒绝合闸，则将扩大停电范围。甚至在最末一级线路上故障时，都会使连接在这条线路上的所有用户停电。       前加速保护主要用于35KV以下有发电厂或重要变电所引出的直配线路上，以便快速切除故障，保证母线电压。
3、简述发电机纵差保护和横差保护的特点。
横差保护属于发电机匝间短路保护，大容量发电机一般都由两个并联的绕组组成，正常时两绕组的电势相等，各供出一半的负荷电流，任一绕组匝间短路，两绕组电势不再相等，出现电势差在两绕组中产生环流。
纵差保护是发电机内部相间短路的主保护，中性点侧和发电机引出线侧分别装有两组电流互感器，其保护范围是定子绕组及其引出线。因此，它应能快速切断内部所发生的故障，同时在正常运行及外部故障时，又应能保证动作的选择性和工作的可靠性。在保护范围内发生相间短路时，应瞬间断开发电机断路器和自动灭磁开关

4、简述双母线接线方式的断路器失灵保护的跳闸顺序，并简要说明其理由。
答：双母线接线方式的断路器失灵时，失灵保护动作后，先跳开母联和分段开关，以第二延时跳开失灵开关所在母线的其他所有开关。
先跳开母联和分段开关，主要是为了尽快将故障隔离，减少对系统的影响，避免非故障母线线路对侧零序速动段保护误动。

五、计算题（本大题1小题，共18分）
1、如图所示，各线路均装有距离保护，=0.4，=0.85，=0.8，试对保护1的距离Ⅱ段进行整定计算。

1、如图所示，各线路均装有距离保护，=0.4，=0.85，=0.8，试对保护1的距离Ⅱ段进行整定计算。2.解：

，满足要求。
