超长塔机附着杆设计、制作及安拆
在附着自升式塔机起重机的实际应用中，厂家提供的标准附着杆的长度在4米左右。但在实际使用中，由于建筑物本身的形状或受施工场地限制，塔吊附着杆的长度超过标准长度，有些甚至达4倍以上，因此需要重新加工制作附着杆。
2　超长附着杆的设计

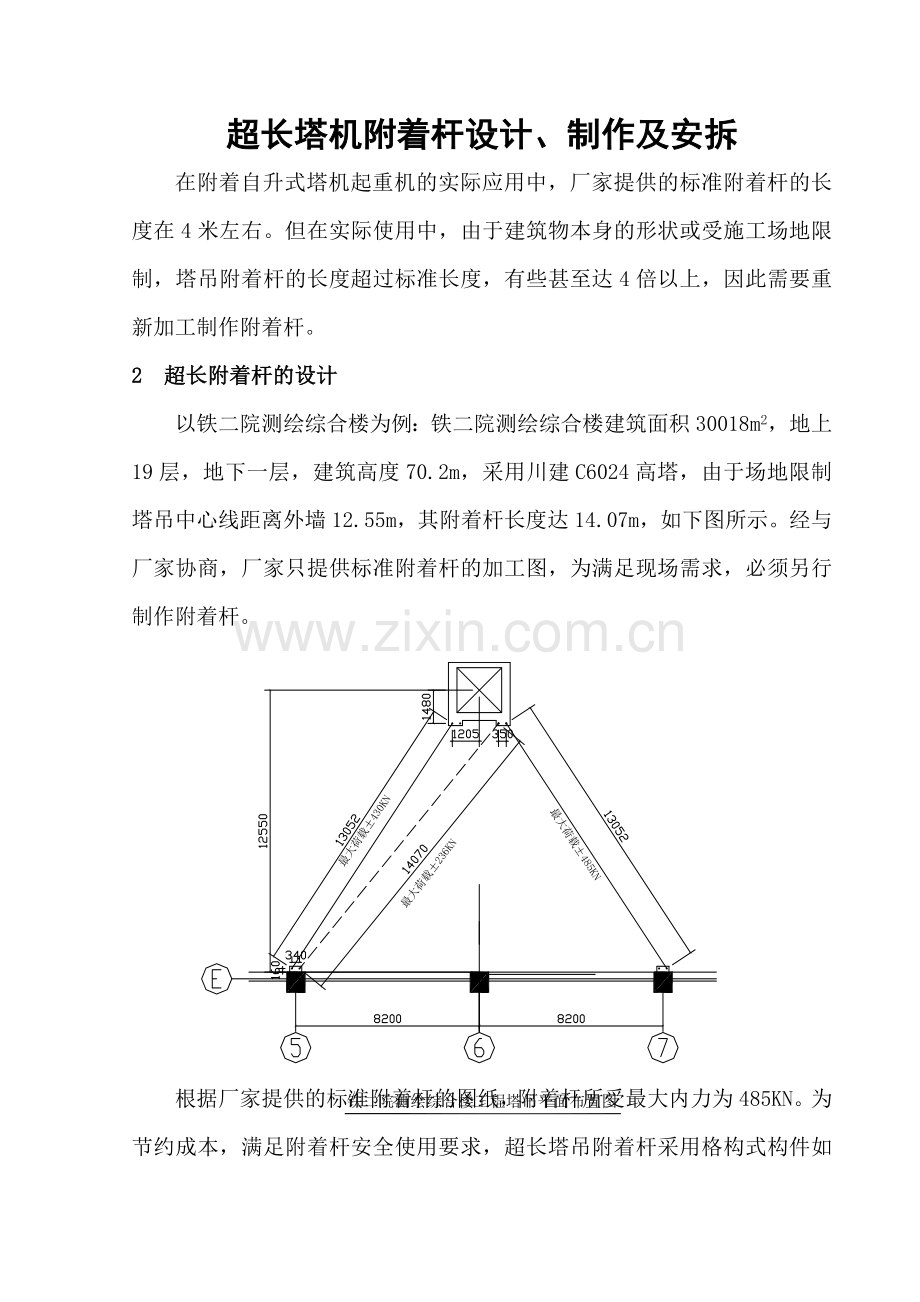

以铁二院测绘综合楼为例：铁二院测绘综合楼建筑面积30018m2，地上19层，地下一层，建筑高度70.2m，采用川建C6024高塔，由于场地限制塔吊中心线距离外墙12.55m，其附着杆长度达14.07m，如下图所示。经与厂家协商，厂家只提供标准附着杆的加工图，为满足现场需求，必须另行制作附着杆。

根据厂家提供的标准附着杆的图纸，附着杆所受最大内力为485KN。为节约成本，满足附着杆安全使用要求，超长塔吊附着杆采用格构式构件如下图所示：

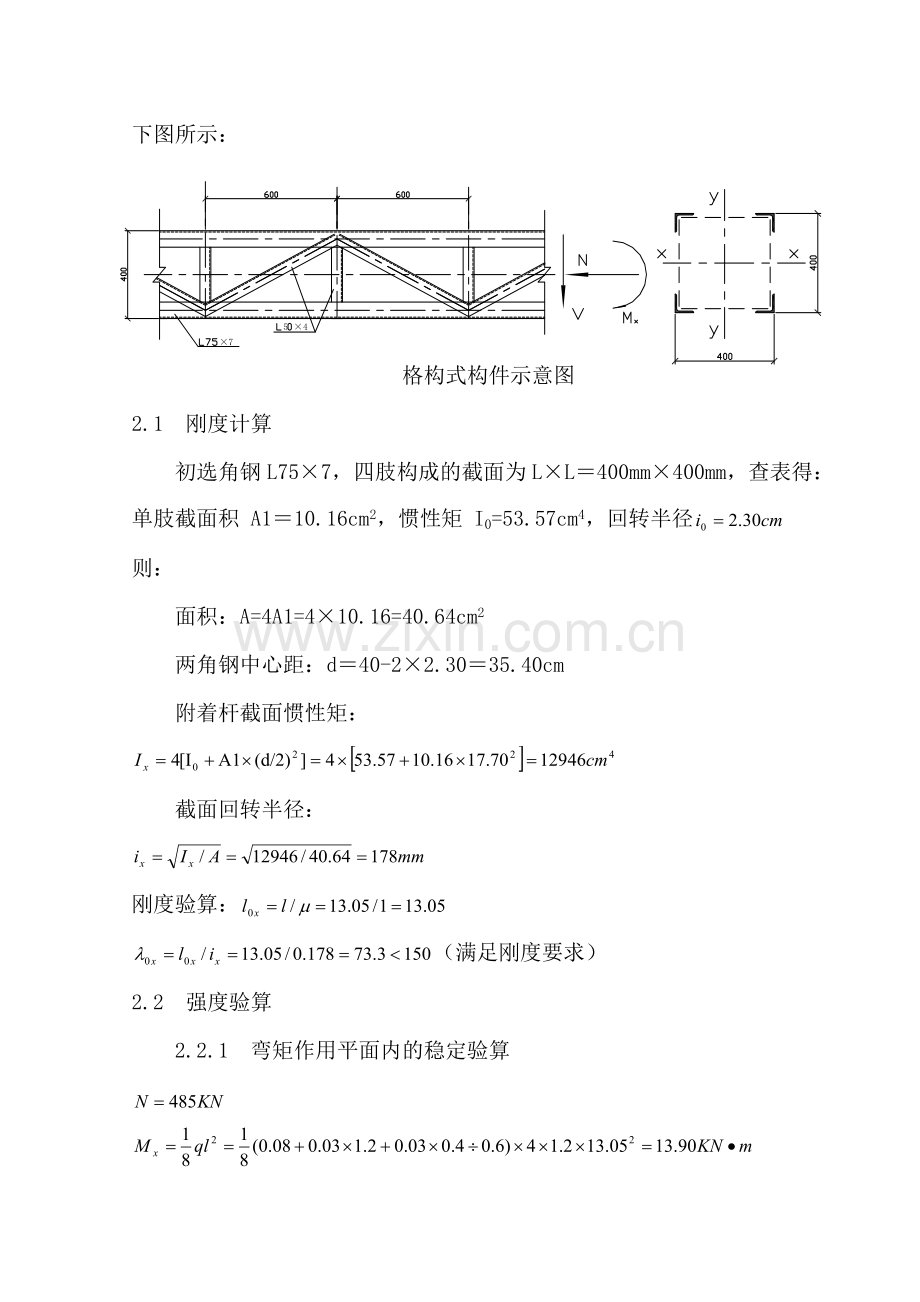

格构式构件示意图
2.1　刚度计算
初选角钢L75×7，四肢构成的截面为L×L＝400mm×400mm，查表得：单肢截面积 A1＝10.16cm2，惯性矩 I0=53.57cm4，回转半径
则：
面积：A=4A1=4×10.16=40.64cm2
两角钢中心距：d＝40-2×2.30＝35.40cm
附着杆截面惯性矩：

截面回转半径：

刚度验算：
（满足刚度要求）
2.2　强度验算
2.2.1　弯矩作用平面内的稳定验算

查表得（b类截面）

弯距作用在平面内得整体稳定满足要求。
2.2.2　单肢稳定验算
计算长度 ，截面积 A1＝10.16cm2，回转半径
长细比 ，符合要求
单肢所受折算力：

查表得（b类截面）

满足要求。
2.2.3　缀条验算
缀条采用L50×4角钢，查表得：A1＝3.897cm2，

，满足要求
查表得（b类截面）
，
（其中：）
满足要求。
3　超长附着杆的制作
附着杆采用型钢焊接而成，要求型材必须是大厂钢材。焊接宜先在平整场地上，室内有条件时，尽量安排在室内。焊接宜先点焊固定，然后对称进行焊接，避免焊接变形，要求焊缝必须饱满，无夹渣。附着杆制作完毕后再喷一便防锈漆，放置在平整场地上（下部垫好木方）准备安装。
4　超长附着杆的安拆
4.1　超长附着杆的安装：
因为在附着杆安装时，可以利用塔机自身的吊具将附墙吊装上去，所以超长附墙的安装可以仿照标准附墙的安装，安装过程并不复杂，在此不再细述，但须注意的一点：为防止超长附墙在空中打转而与其它设施发生碰撞，一定要在附墙两端拴好长麻绳，今人员在地面拉好，控制附墙的自由转动。
4.2　超长附着杆的拆卸：
在拆卸过程中，因为建筑物的阻挡，塔机回转的角度a是十分有限的（见图1），在平衡臂侧的附着杆1、2无法用塔机自身直接拆吊下来，一般标准附着杆长4－6m，重量一般在150kg以内，完全可以用一个倒链、两根麻绳用人工拆下。但是当塔机附墙长度超过十余米，单根附着杆重量超过500kg，甚至超过1吨重时，拆卸的难度就大大增加了。经过逐步完善拆卸方法，现总结出一套安全系数高，拆卸速度快的方法。下面以四肢附着杆为例作一下介绍，三肢附着杆拆卸方法与此基本相同，不再重复介绍。

图1
4.2.1　准备工作
（1） 人员配备：塔机一侧操作平台上设5人（含指挥），塔机司机1人，建筑物一侧操作平台上3人，建筑物内拉麻绳者2人，地面指挥1人。共12人。
（2） 工具准备：大锤2把，小锤2把，直径20mm左右长麻绳二根，平短撬棍2根。安全带11条。2吨倒链1个，1吨手扳葫芦2个，对讲机2对。
4.2.2　拆卸步骤
（1） 在塔面尚能回转时，将各道附墙平衡臂侧的长附着杆1全部拆除。因为考虑到在拆卸过程中，塔机是基本平衡的，且动荷载也非常小，可忽略不计。利用塔机自身吊具将附着杆1拆除后，如图1所示，平衡臂侧余下的短附着杆2与大臂侧的两根附着杆3、4与塔身标节还能形成的稳定的三角结构，故对塔机拆除安全影响不大。
（2） 如图2所示：使用手扳葫芦a拴好附着杆A端，将葫芦固定在建筑物的可靠位置（如水电井、外墙石材龙骨等），并考虑人员操作方便；使用葫芦拴好B端，将葫芦在塔机上固定牢靠。另外再用倒链拴好附着杆中部，倒链也在塔机上固定牢靠。使用麻绳将B端拴好，在建筑物内配备两人拉紧绳子，以限制附着杆移动方向。上述设备均拉到绷紧状态。

图2
使用手扳葫芦的原因是因为手扳葫芦的钢丝绳长没有限制，而倒链一般都只有几米长，另外手扳葫芦的动作速度也比倒链快。中间设置的倒链一方面对悬在半空中的附着杆起保险作用，另一方面也是后阶段附着杆持续移动的动力。
（3） 打掉附着杆两端的销子，松开葫芦a　10-30cm，再拉紧葫芦b和倒链，使葫芦a再次绷紧，然后现重复松开葫芦a，拉紧葫芦b和倒链，直到B端达到距葫芦b最近点。然后松开葫芦a、b稍许，拉紧倒链，再重复多次，到附着杆2　B端从附墙3、4上边穿过，倒链无法再拉近为止。（见图3）
图3
（4） 用塔机自身吊具一根钢丝绳在附着杆B端拴好，塔机大钩点起使之受力，将葫芦b在B端的吊点解除，重新在A端拴好。解除中部倒链（见图4）。

图4
（5） 松开葫芦a稍许，塔机大钩点落，拉紧葫芦b ，拉紧麻绳使附着杆不会碰到塔机标准节。重复多次后，使A端接近附着杆4，此时葫芦b无法再将附着杆2继续向起重臂侧拉动。（见图5）

图5
（6） 用塔机自身吊具另一根钢丝绳拴好附着杆A端，这样AB两端均已用塔机吊具吊好，大钩点起使之受力，解除葫芦b，用葫芦a配合塔机继续移动附着杆。当A端接近附着杆3时，用麻绳拴好A端，拉紧后解除葫芦a，用麻绳配合塔机将附着杆吊至地面。（见图6）

图6
4　施工小结
我公司在昆明火车站、铁二院测绘综合楼工程中，因为工程设计和现场场地的限制，塔机距离建筑物都比较远，两项工程塔机中心线距离建筑物分别达12.4m、12.55m，附着杆长杆长度达到14～16m。由于厂家只提供标准附着杆，通过与厂家协商，共同承担非标附着杆的设计任务，由我公司自行加工制作，厂家负责验收，解决了塔机附着杆难题，也为工程的顺利施工奠定了基础。目前昆明火车站工程塔吊已在圆满完成施工任务后顺利拆除，铁二院测绘综合楼工程塔吊仍在使用中，在使用过程中未发现任何问题。
