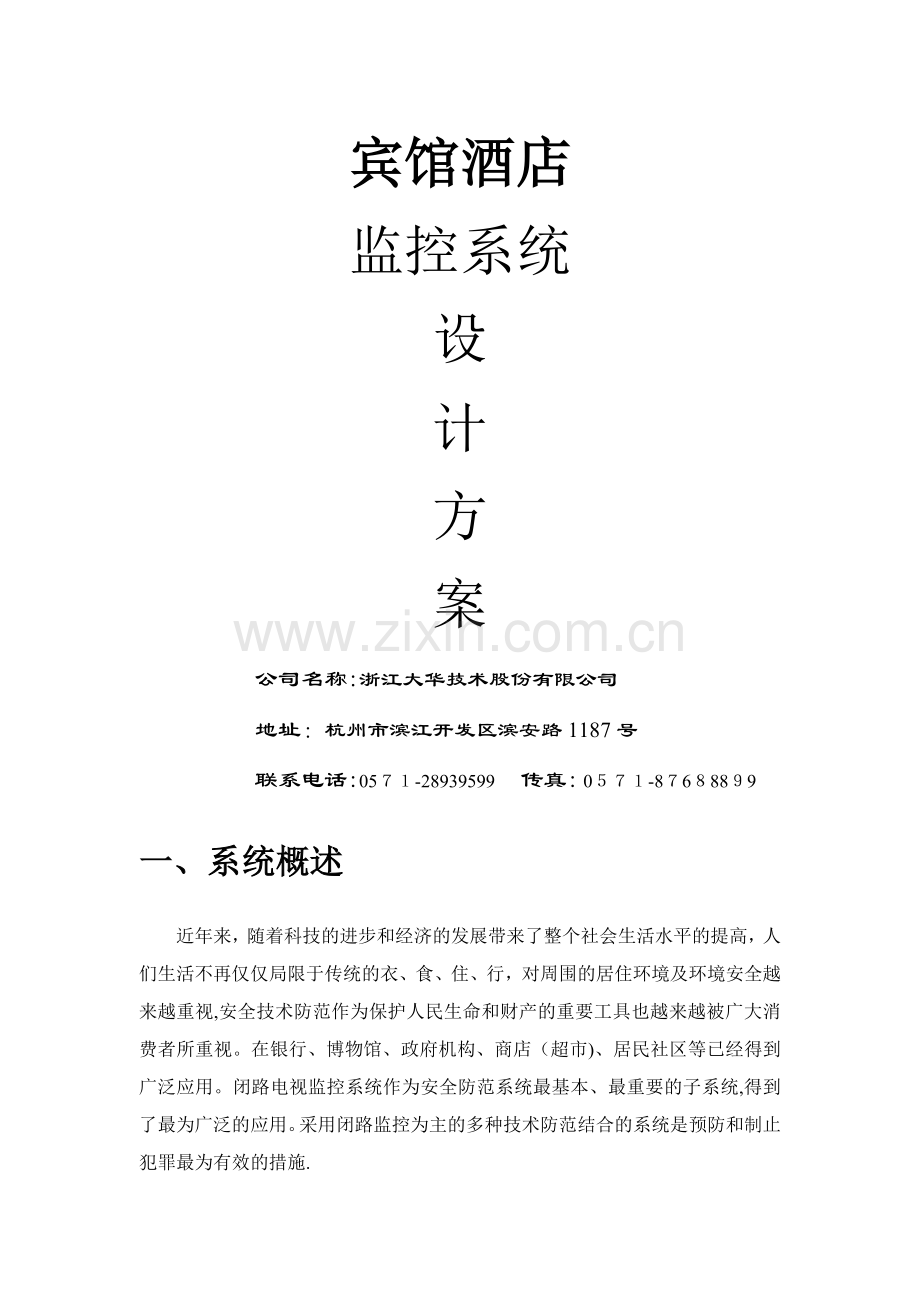

宾馆酒店监控技术方案(模拟).doc

宾馆酒店
监控系统
设
计
方
案
公司名称:浙江大华技术股份有限公司
地址：杭州市滨江开发区滨安路1187号
联系电话:[phone]　 传真: [phone]
一、系统概述
近年来，随着科技的进步和经济的发展带来了整个社会生活水平的提高，人们生活不再仅仅局限于传统的衣、食、住、行，对周围的居住环境及环境安全越来越重视,安全技术防范作为保护人民生命和财产的重要工具也越来越被广大消费者所重视。在银行、博物馆、政府机构、商店（超市)、居民社区等已经得到广泛应用。闭路电视监控系统作为安全防范系统最基本、最重要的子系统,得到了最为广泛的应用。采用闭路监控为主的多种技术防范结合的系统是预防和制止犯罪最为有效的措施.

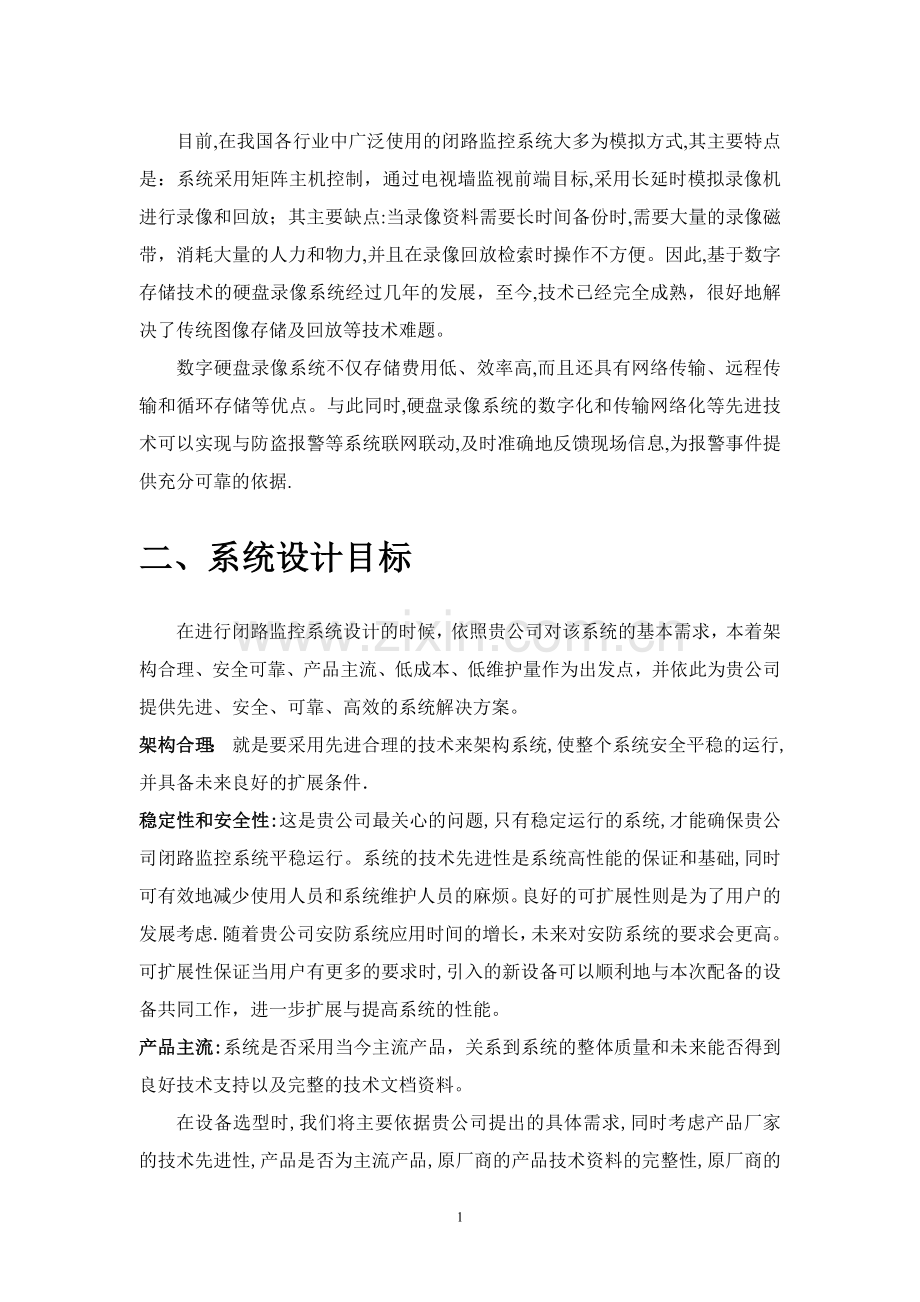

目前,在我国各行业中广泛使用的闭路监控系统大多为模拟方式,其主要特点是：系统采用矩阵主机控制，通过电视墙监视前端目标,采用长延时模拟录像机进行录像和回放；其主要缺点:当录像资料需要长时间备份时,需要大量的录像磁带，消耗大量的人力和物力,并且在录像回放检索时操作不方便。因此,基于数字存储技术的硬盘录像系统经过几年的发展，至今,技术已经完全成熟，很好地解决了传统图像存储及回放等技术难题。
数字硬盘录像系统不仅存储费用低、效率高,而且还具有网络传输、远程传输和循环存储等优点。与此同时,硬盘录像系统的数字化和传输网络化等先进技术可以实现与防盗报警等系统联网联动,及时准确地反馈现场信息,为报警事件提供充分可靠的依据.
二、系统设计目标
在进行闭路监控系统设计的时候，依照贵公司对该系统的基本需求，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为贵公司提供先进、安全、可靠、高效的系统解决方案。
架构合理： 就是要采用先进合理的技术来架构系统,使整个系统安全平稳的运行,并具备未来良好的扩展条件．
稳定性和安全性:这是贵公司最关心的问题,只有稳定运行的系统,才能确保贵公司闭路监控系统平稳运行。系统的技术先进性是系统高性能的保证和基础,同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑.随着贵公司安防系统应用时间的增长，未来对安防系统的要求会更高。可扩展性保证当用户有更多的要求时,引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能。
产品主流:系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。
在设备选型时,我们将主要依据贵公司提出的具体需求,同时考虑产品厂家的技术先进性,产品是否为主流产品,原厂商的产品技术资料的完整性,原厂商的技术支持力量和产品制造公司的发展前景.所有这些是保证用户得到良好技术支持的条件，也是保障用户投资的基本条件。
低成本低维护量： 指力争有良好的性能价格比,所采用的产品应是简单,易操作,易维护,高可靠度的．
系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求，也是易维护性的保障。
我司将本着上述设计原则,来进行贵公司闭路监控系统的设计。并将严格按照国际惯例并结合本公司的技术实力与工程经验，进行贵单位监控系统整个工程的安装、测试以及验收，完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料,还将根据用户的实际需求提出技术培训和有偿服务的建议.
三、系统设计
3。1设计思想与原则
根据××宾馆的总体结构,并充分考虑现场实际情况，前端设计采用全天候高清晰度彩色摄像机,视频传输采用抗干扰高屏蔽同轴电缆,控制信号传输采用带屏蔽专用控制电缆，保证视频信号和控制信号的准确传输;中央控制系统采用嵌入式数字解码器,采用电视墙实时显示监控系统信息;录像系统采用数字化硬盘录像系统,可以实现循环录像，并方便检索回放。
1)充分满足监控系统的各种特殊要求;
２）选用先进设备,采用先进的技术构架;
３)系统的统一性、兼容性、可靠性至上;
４)易学易会、操作简单、维护方便;
5)最大限度地降低因人为因素而造成防范疏漏和管理失误的可能性。
3.2系统设计依据
本系统设计依据为:
l 《安全防范工程技术规范》 （GＢ 5034８—200４);
l 《安全防范工程程序与要求》 (GA／T7５-9４);
l 《安全防范系统验收规则》 (GA30８-２001）;
l 《安全防范系统通用图形符号》 （GA/Ｔ７4－2０００）;
l 《民用闭路电视监控系统工程技术规范》 (ＧB50１98-９4）；
l 《工业电视系统工程设计规范》 (GBJ1１5—8７）；
l 《音频、视频及类似电子设备安全要求》　(GB889８-2001);
l 《测量、控制和试验室用电气设备的安全要求》 (GＢ4７93—20０１);
l 《信息技术设备的安全》 （GB４943-2００1)；
l 《邮电通信网光纤数据传输系统工程施工及验收技术规范》。
l EIＡ/TIＡ568A,EIA／TIＡ5６９A国际电子工业协会通信线缆、通讯路径和空间标准
l ISO/ICＥ/ＩS11801结构化布线标准
l ＩＳＯ　ＴＣP/ＩP协议标准
l ISO/IＥＣ　13８18　MPEＧ—2协议标准
l ISＯ IGMP/ＣGＭP协议标准
l 10BASＥ—T,100BASE—TX 标准 IEEE8０2。３,IEEE８０2．3Ｕ
l 《中华人民共和国通信行业标准》(YD/T９26)
l 《城市市政综合监管信息系统技术规范》（ＣJJ/Ｔ　1０6—2055）
3。3系统整体结构
系统方案说明:
系统整体结构如上图,结合用户需求,设计中共分为两个区域,分别为前端设备监控区域、监控中心区域。所有视频及控制信号分别通过视频线及控制线传输至监控中心接入硬盘录像机。
中心监控部分采用我公司的数字硬盘录像机针对所有视频图形进行统一编码、存储．操作台用户采用PＳS中心管理软件对前端设备进行集中式管理,实行２4小时实时监控记录，对所有监控点数据进行实时采集、管理、控制、调看。
嵌入式解码器可以将全部ＤVＲ编码并传输至网络中的数据进行解码后将图像再接入电视墙进行显示，操作人员可以通过PSS软件对所要解码的图像进行手动切换、自动轮巡和分组切换的控制。
四、系统选型和配置说明
４.1全Ｄ1高清数字硬盘录像机
订货信息:
ＤH－DＶR1６０4HＧ-Ｓ
产品特点
◎ 支持1080P高清预览；
◎ ＨＤＭI视频输出分辨率最高达1９20×１08０;
◎ VＧA视频输出分辨率最高达１920×1０80;
◎ 支持TV、VGA、HＤＭI同步输出;
◎ 所有模拟通道支持Ｄ１实时编码;
◎ 支持智能行为分析扩展；
◎ 采用Dahｕa云台控制协议时,可以通过鼠标实现三维智能定位功能；
◎ 支持预览图像与回放图像的电子放大;
◎ 支持按事件查询、回放、备份录像文件,支持图片本地回放与查询；
◎ 支持录像回放时智能搜索功能;
◎ 支持数字水印;
◎ 支持一键开启录像功能;
◎ 支持最大１6路D1录像同步回放;
◎ 支持录像定向存储；
◎ 支持8个ＳATA接口;
◎ 支持独立的eSＡTA备份,支持大华磁盘柜扩容;
◎ 支持NTP(网络校时)、Emａil（邮件服务)、UPＮP(通用即插即用);
产品参数
型 　号

DH—DVRXＸ0４ＨＧ-Ｓ
系统
主处理器
工业级嵌入式微控制器
操作系统
嵌入式LＩNUX操作系统
视频参数
图像编码标准
Ｈ。26４
视频标准
PＡＬ（６25线，5０场/秒）
监视图像质量
PAL制,D１(７04×5７6)
回放图像质量
Ｄ1＠ ２5　fps
图像控制
图像质量可调,可变码流和固定码流可选
双码流
每个通道可设置双码流，辅码流的设置最高分辨率不超过主码流
图像移动侦测
每画面可设置3９6(2２×1８）个检测区域;可设置多级灵敏度,1－６档可调
区域遮挡设置
每路支持４个区域遮挡块
音频参数
编码标准
G。711Ａ
语音对讲
双向语音对讲功能
录像管理
录像方式
手动录像、动态检测录像、定时录像、报警录像
录像保存
本机硬盘、网络
录像速度
Ｄ1 ＠ 25 ｆps
录像回放
支持1、2、3、4、Ｎ路同步回放功能(N代表设备最高路数)
备份方式
支持硬盘、刻录机、U盘存储和备份
视频

视频输入
4/8/1６路 BNC接口
视频输出
１路模拟视频ＢNＣ接口 （1.０Vp-p， 75ｏｈｍs） , 1路VGA输出,1路HＤMI输出
抓图功能
支持ＪＰＥG抓图功能
环通输出
4/8/16路模拟视频ＢNＣ接口 (1.0Vｐ-p，　75ohｍｓ)
矩阵输出
４／8/１６选1视频矩阵输出
音频
音频输入
4/８／１6路线性音频输入
音频输出
１路线性音频输出
报警

报警输入
4／８／16路报警输入、低电平有效,绿色接线柱接口
报警输出
６路告警输出，继电器触点　（1A@24VＤC), NＯ、ＮC可编程、绿色接线柱接口
其他
网络
１个　ＲＪ4５接口， 10/10０/１００0M自适应
通信
标准4８5接口，支持半双工，绿色接线柱接口; 标准２３２接口，DB９
ＵSＢ
３个UＳＢ 2。0接口
硬盘
内部支持8个SＡTＡ硬盘
eSAＴA
支持独立的eSＡTA接口
电源
22０V±１０% 5０Hz±２% / 1１０±1０% ６0Ｈz±2%
功耗
２5—4０W(不含硬盘）
工作温度
0℃-＋５5℃
工作湿度
10%-9０%
尺 寸
440mm　*　460ｍm ＊ 8９ mｍ（2Ｕ高度）
重 量
6。5—７．5kg(不含硬盘）
安装方式
台式安装,机架安装
４．２ 960H高清数字硬盘录像机
订货信息:
DH—DVR1６0４HＧ-S-E
产品特点
◎ 支持１０80P高清预览;
◎ ＨDMＩ视频输出分辨率最高达192０×1080;
◎ VGA视频输出分辨率最高达１920×10８０；
◎ 支持TV、VGA、HＤMI同步输出;
◎ 所有模拟通道支持９60Ｈ实时编码与回放；
◎ 支持智能行为分析扩展；
◎ 采用Ｄaｈua云台控制协议时，可以通过鼠标实现三维智能定位功能;
◎ 支持预览图像与回放图像的电子放大;
◎ 支持按事件查询、回放、备份录像文件,支持图片本地回放与查询；
◎ 支持录像回放时智能搜索功能;
◎ 支持数字水印;
◎ 支持一键开启录像功能；
◎ 支持最大16路96０Ｈ录像同步回放;
◎ 支持录像定向存储；
◎ 支持8个SATＡ接口;
◎ 支持独立的ｅＳATA备份,支持大华磁盘柜扩容;
◎ 支持NＴP(网络校时）、Ｅmaiｌ(邮件服务)、ＵPＮP（通用即插即用）;
产品参数
型 号

DH-DVRＸＸ０4ＨＧ—S—E
系统
主处理器
工业级嵌入式微控制器
操作系统
嵌入式LINＵＸ操作系统
视频参数
图像编码标准
H。26４
视频标准
PAL（960线，５0场／秒)
监视图像质量
PAＬ制,960H
回放图像质量
96０Ｈ
图像控制
图像质量可调,可变码流和固定码流可选
双码流
每个通道可设置双码流,副码流的设置最高分辨率不超过主码流
图像移动侦测
每画面可设置39６（22×18)个检测区域;可设置多级灵敏度，1-６档可调
区域遮挡设置
每路支持4个区域遮挡块
音频参数
编码标准
G．７11Ａ
语音对讲
双向语音对讲功能
录像管理
录像方式
手动录像、动态检测录像、定时录像、报警录像
录像保存
本机硬盘、网络
录像速度
９６0Ｈ　
录像回放
支持１、２、3、４、N路同步回放功能(N代表设备最高路数）
备份方式
支持硬盘、刻录机、U盘存储和备份
视频

视频输入
4/8／16路 BＮC接口
视频输出
1路模拟视频ＢNC接口 （1。０Vp—ｐ, 7５oｈmｓ） ，　1路VGA输出，1路HＤMI输出
抓图功能
支持JPEG抓图功能
环通输出
4／8/16路模拟视频BＮC接口　(1。0Vp-ｐ, 7５oｈms)　
矩阵输出
4/8/1６选1视频矩阵输出
音频
音频输入
4/8/16路线性音频输入
音频输出
１路线性音频输出
报警

报警输入
４/8/１６路报警输入、低电平有效,绿色接线柱接口
报警输出
６路告警输出,继电器触点　（1A@24ＶDC）, NO、ＮC可编程、绿色接线柱接口
其他
网络
2个 RJ45接口， １0／１00／１００0Ｍ自适应
通信
2个标准４8５接口,一个半双工,一个全双工，绿色接线柱接口；　标准２32接口,DＢ9
USB　
4个ＵSＢ　2。0接口
硬盘
内部支持8个SＡTA硬盘
eＳATＡ
支持独立的ｅSAＴA接口
电源
２20V±1０％ ５０Hｚ±２％ / 1１0±10％ 60Hz±2%
功耗
25-40W(不含硬盘)
工作温度
0℃-＋5５℃
工作湿度
10%-９0%
尺　寸
4４０ｍm * ４60ｍｍ　＊ 89 ｍm（２U高度)
重 量
６。5-７。5kｇ(不含硬盘)
安装方式
台式安装,机架安装
4。3半球摄像机
订货信息ﻩ ﻩ ﻩ ﻩ　
ＤH-CA－D４80Ｐ ﻩ　
产品特点:ﻩ　ﻩ ﻩ ﻩ
采用高性能SONY　ＣCＤ;　
采用全SONY 解决方案;ﻩ　ﻩ ﻩ　ﻩ　
支持自动白平衡功能，色彩还原度高,图像逼真;　ﻩ　ﻩ
信噪比高,图像画面干净、悦目;ﻩ　ﻩ　ﻩ
支持自动电子快门功能，适应不同监控环境； ﻩ ﻩ
支持自动电子增益功能，亮度自适应;ﻩ ﻩ ﻩ　
支持355°旋转,方便监控角度调整.ﻩ　ﻩ 　
应用场景: ﻩ　ﻩ ﻩ
适用于酒店、超市、办公室、走廊、楼梯等室内监控场所。
产品参数:

参数／型号
DＨ-CＡ-Ｄ4８0P
图像传感器
1／３” SＯＮY　EXvieｗ HAD　Ⅱ　ＣCD
视频制式
PAL
有效像素
ＰAL:976（H）×５8２（V)
分辨率
7００TVL
最低照度
彩色:0.０5lux/F１。２
电子快门
自动：１/50s~1／100,０00s,ﻫ手动:1／50s,１/１２0ｓ，1/２５０ｓ,1／５00,1／１000ｓ,1/２00０ｓ, １/４00０s,１／１０,０00s
镜头类型
标配3。6ｍm(２。８mm，6ｍｍ，8ｍm，12mm可选）
同步方式
内同步
视频输出
1Ｖp—ｐ Ｃｏmpｏｓｉｔe　Oｕｔpｕt（７5欧姆/ＢNC)
信噪比
大于6０　ｄB（AGC OFF)
白平衡
自动
增益控制
自动
背光补偿
自动
ＯSＤ菜单控制
支持
菜单控制
镜头类型
手动/直流
快门/自动增益控制
自动/手动
逆光补偿
关／逆光补偿/高亮度补偿
白平衡
自动白平衡/抑制色滚／手动／单按锁定／单按／用户1/用户2
日夜模式
自动/黑白/彩色
图像调整
镜像/亮度／对比度/锐度／色调/色彩增益
自适应色阶再现
关／辉度/对比度
动域检测
灵敏度/块状显示/区域选择
隐私区域屏蔽
区域选择/色彩/透明度/马赛克
减噪
减噪模式/Ｙ等级/C等级
摄像机标志
字符设定/位置调整
语言
中文／英文／日文等8国语言
工作温度
—３0°Ｃ～+60°Ｃ　
电源
DC12V±１0%
功耗
3Ｗ Mａx
尺寸（ｍm)
φ1０5×8６.３
重量
3５０g　　
４.４红外半球摄像机
订货信息ﻩ　ﻩ　ﻩ ﻩ
DＨ—CＡ－DＷ480ＣP
产品特点:ﻩ ﻩ　ﻩ　ﻩ
采用高性能ＳONY CCＤ;ﻩ ﻩ 　
采用全SONＹ　解决方案;ﻩ　ﻩ 　
支持自动白平衡功能，色彩还原度高,图像逼真；　ﻩﻩ 　
支持自动彩转黑功能，具有三种红外照射距离供选择,实现昼夜监控；ﻩ
信噪比高,图像画面干净、悦目;ﻩ ﻩ　
支持自动电子快门功能，适应不同监控环境；ﻩ　ﻩ　ﻩ
支持自动电子增益功能，亮度自适应；ﻩ　ﻩ ﻩ
应用场景:ﻩ ﻩ　ﻩ　ﻩ　
适用于道路、仓库、地下停车场、酒吧、管道、加油站等光线较暗或无光照环境。
产品参数:

参数/型号
DH-ＣA—ＤW４８０CP
图像传感器
１/3"　ＳONY EXｖiew HＡD　Ⅱ　ＣＣＤ
视频制式
ＰAL
有效像素
PＡL：9７6(H)×５8２（V）
分辨率
７00ＴVＬ
最低照度
彩色：０．02Lux／F1。2(0Lux红外灯启动)
电子快门
１/５０s～１/1００,０00s
镜头类型
－ＩR0:标配3。６mm镜头(２。８mm,6ｍm，可选)ﻫ-IR１:标配6mｍ镜头（３。6ｍｍ，8ｍｍ可选)ﻫ－IR2:标配12ｍm镜头(６mｍ,８mm可选)ﻫ—ＩR３:标配１6mｍ镜头（８mm，1２ｍm可选)
日夜转换
自动彩转黑
同步方式
内同步
视频输出
１Vｐ—p Coｍpｏsiｔe Output(７5欧姆/BNC)
信噪比
大于６0ｄＢ(AＧＣ OFF）
白平衡
自动白平衡
背光补偿
自动
红外线照射距离
—IＲ0:5～1０米ﻫ—IＲ1:10~2０米ﻫ-IＲ2:20~3０米ﻫ－ＩR3：3０～５0米
曝光控制
自动
防护等级
IP66
工作温度
—30°C~＋６０°Ｃ　
电源
DC１2Ｖ±1０％
功耗
７Ｗ Maｘ
尺寸（ｍｍ）
φ1３５×１04.5
重量
６00g
４.5模拟高速智能球
订货信息:
ＤＨ-SD６570－Ｈ
产品特点
◎ 采用SONY高性能1／３"　SOＮY　EXｖiew HAD ＣCD图像传感器，低照度环境的完美展现ﻩ
◎ 独特的数字降噪功能,夜间监视效果无与伦比ﻩ
◎ 高达7００线的解像力,引领模拟高清时代ﻩ
◎ ２3倍光学变倍，16倍数字变倍,总变倍率达到３６8倍ﻩ
◎ 采用新一代弱耦合结构,性能更稳定ﻩ
◎ 防水快装接头,密闭防水,安装更快速ﻩ
◎ 卡扣结构,防掉落设计,安装更方便ﻩ
◎ 中英文OＳＤ菜单及操作提示功能,用户界面更友好,功能更强大
◎ 独特的三维定位功能,捕捉目标更方便、精准、快捷ﻩ
◎ 4８5远端升级功能，使维护成本更低
◎ 功能扩展性强，与球机外围4８５设备集成为功能更强系统ﻩ
应用场景
可广泛应用于需要大范围高速监控的场所, 如:河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。
产品参数
参数/型号
ＤＨ—SD657０—H
摄像机
图像传感器
1/３＂　SOＮＹ EXｖｉｅw ＨＡＤ CCＤ
有效像素
约５70,0００像素(976*5８2)
水平解析度
≥７００TVL
视频制式
PＡL／NTＳC
最低照度
０。0０0１lux/F1.6，AGC　ON，Slow Shuｔter ON
增益控制
自动、手动、优先模式、亮度调节、曝光补偿、背光补偿、低速自动曝光
信噪比
大于５0ｄB
白平衡
自动、自动跟踪、室内、室外、一次白平衡、手动
数字降噪
支持
电子快门
1/1 —　１/1００,0００ s
数字变倍
16ｘ （最大368ｘ）
日夜模式
自动ICＲ滤光片彩转黑
镜头
焦距
3.9mm — 89。7mm
光学倍率
23倍
光圈值
F1。6 － F2。7
视场角
５7．５8°—　３.12°
功能
旋转范围
水平:0°　～3６０°连续旋转 垂直:-2°　~９0°自动翻转18０°后连续监视
旋转速度
键控:水平0．１°～300°/秒;垂直０。1°～２50°/秒 预置点：水平４0０°/秒　垂直3０0°/秒
预置点
256个
自动巡航
8条,每条可添加3２个预置点
自动巡迹
5条,每条可存储400条指令
自动线扫
5条
空闲动作
支持
三维定位
支持
长焦限速
人性化的焦距／速度自动匹配功能
信息显示
时间、方位、球机标题、球机坐标、温度、报警等信息
断电记忆
上电后自动回到断电前的云台和镜头状态
定时启动
预置点/自动巡航/自动巡迹／自动线扫
通讯协议
大华协议、中国安防行业协议、Ｐelcｏ　P/D,协议自动识别
菜单
中英文OSD菜单
输入/输出
模拟视频输出
１。０Vpｐ／７5Ω,NTＳＣ或ＰＡL，BNＣ接口
报警接口
７路输入/2路输出(报警联动）,报警时可联动预置点／自动巡航／自动巡迹／开关量输出
控制接口
ＲＳ4８5,支持云台控制和在线升级
一般规范

电源
AＣ 24Ｖ/３Ａ（±20％）（含加热器控制电路)
功耗
15Ｗ ／４0W(室外加热器开启）
工作环境
温度—40~６0℃；湿度<９0%
防护等级
IP66，４０00Ｖ防雷、防浪涌和防突波保护，符合GB/Ｔ1７６26。５ 　4级标准
产品尺寸
Φ211.９（ｍｍ）×3２2．1(mm）
重量
5kg
可选支架
DＨ－６9FB;ＤH－65ＦＤ
4。6嵌入式数字解码器
订货信息：
DH—ＮVS０40４DF
产品特点
◎ 支持标准网络视频信号解码输出
◎ 支持H．264,ＭＰＥＧ4
◎ 4路ＢＮＣ输出，每路实现４画面分割
◎ 支持１0Ｍ/1０0M/100０Ｍ自适应以太网接口
◎ WEB GUI管理界面，可通过ＷEB页面轻松完成设置和控制
◎ 采用标准网络协议和标准压缩算法,在各种平台上轻松实现互联互通
◎ 标准1U机箱，美观大方
产品参数
型号
ＤＨ—ＮVS0４04DF
系统
主处理器
高性能嵌入式处理器
操作系统
嵌入式　ＬＩＮＵX
输入设备
前面板按键,键盘控制
快捷功能
无
硬件接口参数
视频标准
MPEG4／H。264
音频标准
ＰCM/G７11/AＤPCM
解码显示分辨率
Ｄ１／ＨD1/2CIF/CＩF/ＱCIF ＶGＡ/QVGA/QQVGA
视频帧率
PAＬ：1～25帧／秒；ＮTＳC：１～30帧／秒
码流类型
复合流,视频流
视频输出路数
4路
视频输出接口
BNC（电平1。0VP-P,阻抗:７5Ω)
音频输出路数
4路
音频输出接口
BNC(电平200-3000 ｍｖ，阻抗5KΩ)
语音对讲
BNＣ（电平2Vrms,输出阻抗10k ｏｈｍs)；
报警输入
4路
报警输出
4路继电器输出（３０VＤＣ 2A，125VAC　1A联动输出)
通讯接口
１个RJ４5 １０／1００／10００M自适应以太网接口
辅助接口
ＲS23２
标准23２接口,ＤＢ9
UＳB接口
１个USＢ ２.０接口
ＲS4８5
１个485接口
环境
供电
电源适配器供电模式DＣ1２V,3。3A
功耗
＜１0Ｗ
工作温度
0℃~+５５℃
工作湿度
1０%~90%
尺寸
４40mm＊30０mｍ*4２。1mm（1U高度)
重量
2.７Kｇ
五、产品配置单
名称
规格型号
单位
数量
单价
全D１高清数字硬盘录像机
DH—DVR1604HG-S
台
１9
8８80元
９6０Ｈ高清数字硬盘录像机
DH-ＤＶＲ1６04ＨＧ—Ｓ—E
台
19
12８0０元
硬盘
2T
块
75

半球摄像机
ＤH—ＣＡ—D480Ｐ
台

1２30元
红外半球摄像机
DＨ—ＣＡ—DW48０CP
台

19０0元
模拟高速智能球
ＤH—ＳD6570—H
台

9８00元
嵌入式数字解码器
ＤＨ-NVS0４０４ＤF
台

5８00元
客户端软件
PＳS
套

13
