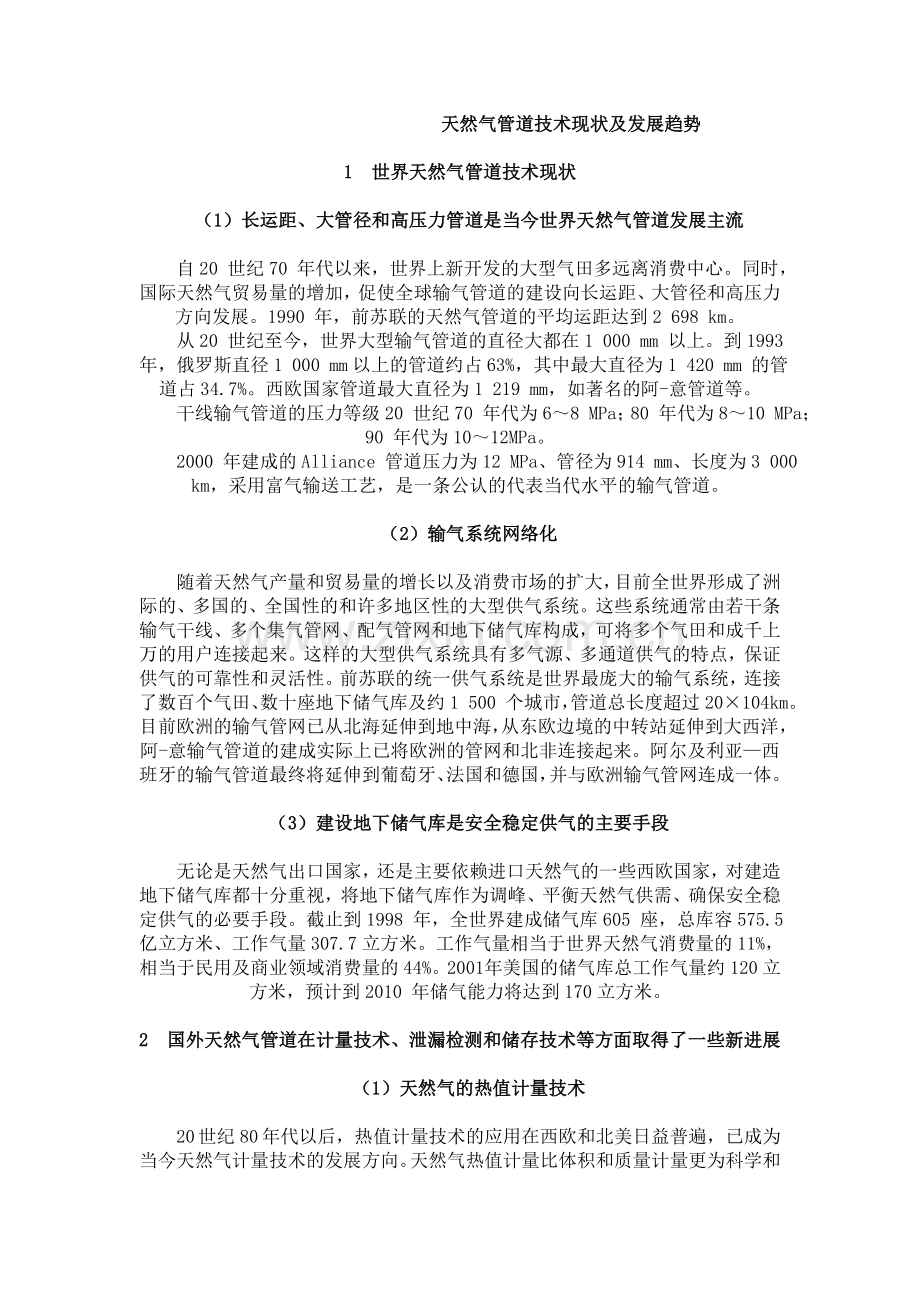

天然气管道技术现状及发展趋势.doc

天然气管道技术现状及发展趋势1世界天然气管道技术现状（1）长运距、大管径和高压力管道是当今世界天然气管道发展主流自20 世纪70 年代以来，世界上新开发的大型气田多远离消费中心。同时，国际天然气贸易量的增加，促使全球输气管道的建设向长运距、大管径和高压力方向发展。1990 年，前苏联的天然气管道的平均运距达到2 698 km。从20 世纪至今，世界大型输气管道的直径大都在1 000 mm 以上。到1993 年，俄罗斯直径1 000 mm以上的管道约占63%，其中最大直径为1 420 mm 的管道占34.7%。西欧国家管道最大直径为1 219 mm，如著名的阿-意管道等。干线输气管道的压力等级20 世纪70 年代为68 MPa；80 年代为810 MPa；90 年代为1012MPa。2000 年建成的Alliance 管道压力为12 MPa、管径为914 mm、长度为3 000 km，采用富气输送工艺，是一条公认的代表当代水平的输气管道。（2）输气系统网络化随着天然气产量和贸易量的增长以及消费市场的扩大，目前全世界形成了洲际的、多国的、全国性的和许多地区性的大型供气系统。这些系统通常由若干条输气干线、多个集气管网、配气管网和地下储气库构成，可将多个气田和成千上万的用户连接起来。这样的大型供气系统具有多气源、多通道供气的特点，保证供气的可靠性和灵活性。前苏联的统一供气系统是世界最庞大的输气系统，连接了数百个气田、数十座地下储气库及约1 500 个城市，管道总长度超过20104km。目前欧洲的输气管网已从北海延伸到地中海，从东欧边境的中转站延伸到大西洋，阿-意输气管道的建成实际上已将欧洲的管网和北非连接起来。阿尔及利亚西班牙的输气管道最终将延伸到葡萄牙、法国和德国，并与欧洲输气管网连成一体。（3）建设地下储气库是安全稳定供气的主要手段无论是天然气出口国家，还是主要依赖进口天然气的一些西欧国家，对建造地下储气库都十分重视，将地下储气库作为调峰、平衡天然气供需、确保安全稳定供气的必要手段。截止到1998 年，全世界建成储气库605 座，总库容575.5亿立方米、工作气量307.7立方米。工作气量相当于世界天然气消费量的11%，相当于民用及商业领域消费量的44%。2001 年美国的储气库总工作气量约120立方米，预计到2010 年储气能力将达到170立方米。2国外天然气管道在计量技术、泄漏检测和储存技术等方面取得了一些新进展（1）天然气的热值计量技术20 世纪80 年代以后，热值计量技术的应用在西欧和北美日益普遍，已成为当今天然气计量技术的发展方向。天然气热值计量比体积和质量计量更为科学和公平，由于天然气成分比较稳定，按热值计价可以体现优质优价。天然气热值的测定方法有两种：直接测定法和间接计算法。近几年，天然气热值的直接测量技术发展较快，特别是在自动化、连续性、精确度等方面有了很大提高。（2）天然气管道泄漏检测技术红外辐射探测器目前，美国天然气研究所（GRI）正在进行以激光为基础的遥感检漏技术研究，该方法是利用红外光谱（IR）吸收甲烷的特性来探测天然气的泄漏。该遥感系统由红外光谱接收器和车载式检测器组成，能在远距离对气体泄漏的热柱进行大面积快速扫描。现场试验表明，检漏效率比旧方法提高50%以上，且费用大幅度下降。（3）天然气管道减阻剂（DRA）的研究应用美国Chevron 石油技术公司（ ChevronPetroleum Technology Co）在墨西哥湾一条长8 km、.152mm 的输气管道上进行了天然气减阻剂（DRA）的现场试验。结果表明，可提高输量10%15%，最高压力下降达20%。这种减阻剂的主要化学成分是聚酰胺基，通过注入系统，定期地按一定浓度将减阻剂注入到天然气管道中，减阻剂可在管道的内表面形成一种光滑的保护膜；这层薄膜能够显著降低输送摩阻，同时还有一定的防腐作用。（4）天然气储存技术从商业利益考虑，国外管道公司非常重视使大型储气库垫底气最少化的技术研究。目前，正在研究应用一种低挥发性且廉价的气体作为“工作气体”来充当储气库的垫底气。（5）管道运行仿真技术管道在线仿真系统的应用可有效地提高管道运行的安全性和经济性。管道计算机应用表现在3 个方面：管道测绘及地理信息系统、管道操作优化管理模型和天然气运销集成控制系统。仿真技术在长输管道上的应用不仅优化了管道的设计、运行管理，而且为管输企业带来巨大的经济效益。目前，国外长输管道仿真系统主要分为3 种类型：一是用于油气管道的优化设计、方案优选；二是用于运行操作人员的培训；三是管道的在线运营管理。如美国最大的天然气管道公司之一的Williams 管道公司，采用计算机仿真培训系统在不影响正常工作的情况下即可完成对一线工人的上岗培训，大大缩短了培训时间，节约大量费用，比传统的培训方式提高效率约50%。（6）GIS 技术在管道中的应用随着管道工业自动化的发展，GIS（地理信息系统）在长输管道中得到了日益广泛的应用。它融合了管道原有的SCADA 系统自动控制功能，美国、挪威、丹麦等国家的管道普遍使用GIS 技术。目前，该技术已实现地理信息、数据采集、传输、储存和作图统一作业，可为管道的勘测、设计、施工、投产运行、管理监测、防腐等各阶段提供资料。3技术发展趋势（1）高压力输气与高强度、超高强度管材的组合是新建管道发展的最主要趋势高压气管道是指运行压力在1015 MPa 之间的陆上天然气管道。根据专家研究成果，年输量在10亿立方米以上时，采用高压输气可节省运输成本。当运输距离为5 000 km、年输量在1530亿立方米之间时，采用高压输气比传统运输方式可节约运输成本20%35%。采用高压输气可减小管径，通过高钢级管材的开发和应用可减小钢管壁厚，进而减轻钢管的重量，并减少焊接时间，从而降低建设成本。例如采用管材X100 比采用X65 和X70 节约费用约30%，节约管道建设成本10%12%。目前X100 管道钢管已由日本NKK、新日铁、住友金属、欧洲钢管等公司开发出来。另外，复合材料增强管道钢管正在开发，即在高钢级管材外部包敷一层玻璃钢和合成树脂。采用这种管材，可进一步提高输送压力，降低建设成本，同时可增加管输量，增加管道抵抗各种破坏的能力和安全性。当管材钢级超过X120 及X125 时，单纯依靠提高钢级来减少成本已十分困难，必须采用复合材料增强管道钢管。X100 及以上管道钢管目前还未得到商业应用的主要原因是对材料性能、安装技术和现场试验还需进一步验证和更好的了解。（2）高压富气输送技术及断裂控制高压富气输送是指在输送过程中采用高压使输送气体始终保持在临界点上，保证重组分不呈液态析出。采用高压富气输送能取得很大的经济效益，但富气输送时天然气的热值较高，要求管材不但能防止裂纹的启裂，而且还要具有更高的防止延性裂纹扩展的止裂韧性。以Alliance 管道为代表的高压富气输送是天然气输送技术的重大创新，其断裂控制是该管道的关键技术之一。深入了解高钢级管道钢管的断裂控制是未来以低成本建设管道的前提。由ECSC、CSM、SNAM 和European 联合进行的项目，就是研究大口径X100管道在15 MPa 的高压下的断裂行为。（3）多相混输技术20 世纪70 年代，各发达国家相继投入了大量资金和人力，进行多相流领域的应用基础与应用技术研究，取得了不少成果。目前，这些成果已在上百条长距离混输管道上得到了应用。近年来，英国、美国、法国及挪威等国相继建成了不同规模的试验环道，采用多种先进测量仪表和计算机数据采集系统，在大量高质量的试验数据基础上进行多相流研究。已有的多相流商业软件中，著名的OLGA 软件可以进行多相流稳态和瞬态流动模拟。（4）天然气水合物（NGH）储运技术据专家保守估计，世界上天然气水合物所含天然气的总资源量约为.18亿亿立方米.21亿亿立方米，能源总量相当于全世界目前已知煤炭、石油和天然气能源总储量的两倍，被认为是21 世纪最理想、最具商业开发前景的新能源。天然气水合物潜在的战略意义和经济效益，已为世界许多国家所重视。目前，世界范围内正在兴起从海底开发天然气水合物新能源的热潮。虽然目前世界上还没有高效开发天然气水合物的技术，但许多国家已制定了勘探和开发天然气水合物的国家计划。美国1998 年将天然气水合物作为国家发展的战略能源列入长远计划，准备在2015 年试开采。日本、加拿大、印度等国都相继制定了天然气水合物的研究计划。根据目前国外对天然气水合物技术的研究，可以得出几点共识：一是天然气水合物在常压、-15-5的下储存在隔热容器中可长时间保持稳定；二是对于处理海上油田或陆上边远油田的伴生气，该技术的可行性优于液化天然气、甲醇和合成油技术。该技术安全且对环境无污染；三是天然气水合物技术的成本比液化天然气的生产成本约低四分之一；四是采用天然气水合物技术可以对天然气进行长距离运输。4国内天然气管道技术现状西气东输代表了目前我国天然气管道工程的最高水平。西气东输管道设计输量为120108m3/a；管道全长3 898.5 km；管径1 016 mm；设计压力10MPa；管道钢级L485（X70）；全线共设工艺站场35座，线路阀室137 座，压气站10 座。目前我国天然气管道的技术水平分析如下：（1）采用的设计和建设标准与国际接轨。（2）采用卫星遥感技术、GPS 系统，优化管道线路走向。（3）采用国际上通用的TGNET、SPS、AutoCAD等软件，进行工艺计算、特殊工况模拟分析和设计出图。（4）管材采用高强度、高韧性管道钢，主要有X52、X60、X65 和X70，国内有生产大口径螺旋缝埋弧焊钢管和直缝钢管的能力。（5）管理自动化、通信多种方式并用。运营管理采用SCADA 系统进行数据采集、在线检测、监控，进行生产管理和电子商务贸易；通信采用微波、卫星和租用地方邮网方式，新建管道将与国际接轨，向光缆通信发展。（6）管道防腐。管道外防腐层主要采用煤焦油瓷漆、单层环氧粉末、双层环氧粉末、聚乙烯防腐层（二层PE）和环氧粉末聚乙烯复合结构（三层PE）。管道内涂层主要采用液体环氧涂料。（7）天然气计量。我国早期建设的管道天然气计量大都采用孔板计量；而近年新建的几条输气管道采用超声波流量计。（8）主要工艺设备。目前国内输气管道输气站主要工艺阀门大都采用气动球阀，今后新建管道将以采用气-液联动球阀为主。国内在役输气管道采用的增压机组有离心式和往复式压缩机，驱动方式有燃驱和电驱；将来我国的长距离输气管道主流机型采用离心式，在有电源保证的条件下采用变频电机驱动为发展方向。（9）管道施工。目前我国的管道建设引进了国际上通行的HSE 管理技术，采用了第三方监理的机制；管道专业化施工企业整体水平达到国际水平，装备有先进的施工机具，如：大吨位吊管机、全自动焊机等；掌握了管道大型穿（跨）越工程的施工技术，如水平定向穿越技术、盾构穿越技术。（10）优化运行。目前在役输气管道利用进口或国产软件进行在线或离线不同工况模拟，以确定既能满足供气需求，又使单位输气成本最低的运行操作方案。5差距分析我国大部分输气管道建于20 世纪6070 年代，与国外发达国家和地区完善的供气管网相比有很大的差距，管道少、分布不均、未形成全国性管网；管径小，设计压力低，输量少，不能满足目前增长的市场需求。个人工作业务总结本人于2009年7月进入新疆中正鑫磊地矿技术服务有限公司(前身为“西安中正矿业信息咨询有限公司”)，主要从事测量技术工作，至今已有三年。在这宝贵的三年时间里，我边工作、边学习测绘相专业书籍，遇到不懂得问题积极的请教工程师们，在他们耐心的教授和指导下，我的专业知识水平得到了很到的提高，并在实地测量工作中加以运用、总结，不断的提高自己的专业技术水平。同时积极的参与技术培训学习，加速自身知识的不断更新和自身素质的提高。努力使自己成为一名合格的测绘技术人员。在这三年中，在公司各领导及同事的帮助带领下，按照岗位职责要求和行为规范，努力做好本职工作，认真完成了领导所交给的各项工作，在思想觉悟及工作能力方面有了很大的提高。 在思想上积极向上，能够认真贯彻党的基本方针政策，积极学习政治理论，坚持四项基本原则，遵纪守法，爱岗敬业，具有强烈的责任感和事业心。积极主动学习专业知识，工作态度端正，认真负责，具有良好的思想政治素质、思想品质和职业道德。 在工作态度方面，勤奋敬业，热爱本职工作，能够正确认真的对待每一项工作，能够主动寻找自己的不足并及时学习补充，始终保持严谨认真的工作态度和一丝不苟的工作作风。 在公司领导的关怀以及同事们的支持和帮助下，我迅速的完成了职业角色的转变。一、回顾这四年来的职业生涯，我主要做了以下工作：1、参与了新疆库车县新疆库车县胡同布拉克石灰岩矿的野外测绘和放线工作、点之记的编写工作、1:2000地形地质图修测、1:1000勘探剖面测量、测绘内业资料的编写工作，提交成果新疆库车县胡同布拉克石灰岩矿普查报告已通过评审。2、参与了库车县城北水厂建设项目用地压覆矿产资源评估项目的室内地质资料编写工作，提交成果为库车县城北水厂建设项目用地压覆矿产资源评估报告，现已通过评审。3、参与了新疆库车县巴西克其克盐矿普查项目的野外地质勘查工作，参与项目包括：1:2000地质测图、1:1000勘查线剖面测量、测绘内业资料的编写工作；最终提交的新疆库车县康村盐矿普查报告已通过评审。4、参与了新疆哈密市南坡子泉金矿2009年度矿山储量监测工作，项目包括：野外地质测量与室内地质资料的编写，提交成果为新疆哈密市南坡子泉金矿2009年度矿山储量年报，现已通过评审。6、参与了新疆博乐市五台石灰岩矿9号矿区勘探项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。7、参与了新疆博乐市托特克斜花岗岩矿详查报告项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。通过以上的这些工作，我学习并具备了以下工作能力： 1、通过实习，对测绘这门学科的研究内容及实际意义有了系统的认识。加深对测量学基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。2、熟悉了三、四等控制测量的作业程序及施测方法，并掌握了全站仪、静态GPS、RTK等测量仪器的工作原理和操作方法。3、掌握了GPS控制测量内业解算软件（南方测绘 Gps数据处理）以及内业成图软件（南方cass）的操作应用。能够将外业测量的数据导入软件进行地形图成图和处理。4、在项目技术负责的指导下熟悉了测量技术总结的编写要求和方法，并参与了部分项目测量技术总结章节的编写工作。5、在项目负责的领导下参与整个测量项目的组织运作，对项目的实施过程有了深刻理解。通过在项目组的实习锻炼了自己的组织协调能力，为以后的工作打下了坚实基础。二、工作中尚存在的问题 从事测绘工作以来，深深感受到工作的繁忙、责任的重大，也因此没能全方位地进行系统地学习实践，主要表现为没有足够的经验，对于地形复杂的地段理解不够深刻；理论知识掌握不够系统，实践能力尚为有限。以上问题，在今后工作中自己将努力做到更好。三、今后的工作打算 通过总结四年来的工作，我无论从工作技术上，还是从世界观、人生观、价值观等各个方面，都有了很大的提高。今后，我会在此基础上，刻苦钻研，再接再厉，使自己在业务知识水平更上一层楼，为测绘事业的发展，贡献自己的力量。
