中央变电所设备安装安全技术组织措施.doc

中央变电所设备运输安装安全技术组织措施；
一、概况；
中央变电所是整个井下供电的核心部分，为了保证安全供电，保证变电所的安装质量及人员和设备的安全特编制此措施；
二、工作时间及组织安排；
预计开工时间为2012年5月，竣工时间为6月。
施工负责人：佘自方
安全负责人：黄子根
技术负责人：
三、施工程序；
1、开关及所使用的连接电缆在井上进行相关电器试验保证设备完好，性能可靠。
2、电气设备必须经机电部防爆检查合格并粘贴防爆合格证后，方可入井。
3、将开关和电缆装车，固定好后，经副斜井运到变电所由人工卸车。
4、开关到位后，按照变电所设计供电系统图将各自回路高开用连接筒连接，并经机电部验收合格。
5、按照要求打设变电所局部接地极。
6、将变电所所有回路进行绝缘测试。
7、按照要求调整开关整定值进行试送电。
8、联系调度室送电后，开关正常运行30分鈡后，经工作负责人同意。清理工具，撤离现场。
9、变电所投入运行后，安排专人24小时值班。

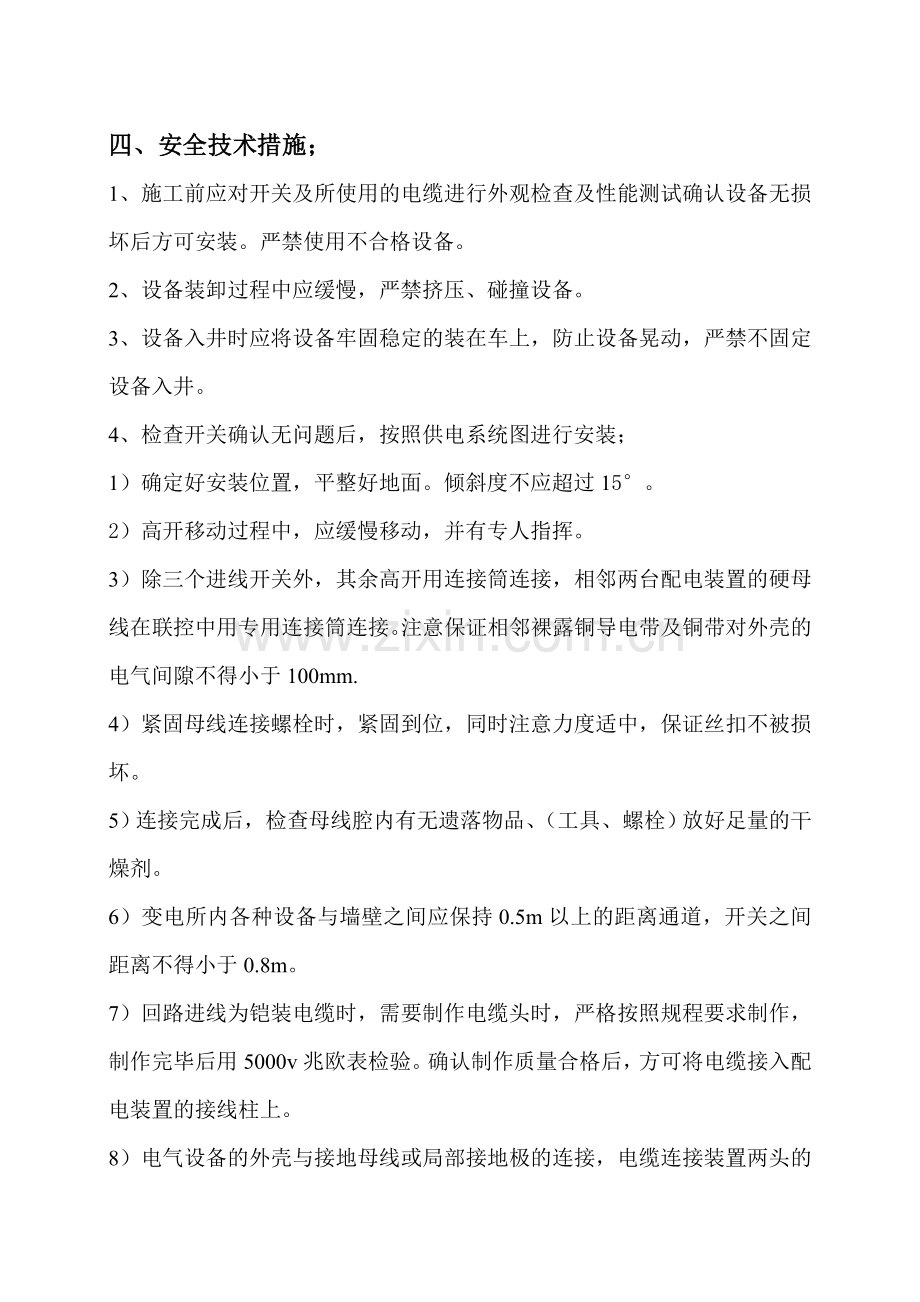

四、安全技术措施；
1、施工前应对开关及所使用的电缆进行外观检查及性能测试确认设备无损坏后方可安装。严禁使用不合格设备。
2、设备装卸过程中应缓慢，严禁挤压、碰撞设备。
3、设备入井时应将设备牢固稳定的装在车上，防止设备晃动，严禁不固定设备入井。
4、检查开关确认无问题后，按照供电系统图进行安装；
1）确定好安装位置，平整好地面。倾斜度不应超过15°。
2）高开移动过程中，应缓慢移动，并有专人指挥。
3）除三个进线开关外，其余高开用连接筒连接，相邻两台配电装置的硬母线在联控中用专用连接筒连接。注意保证相邻裸露铜导电带及铜带对外壳的电气间隙不得小于100mm.
4）紧固母线连接螺栓时，紧固到位，同时注意力度适中，保证丝扣不被损坏。
5）连接完成后，检查母线腔内有无遗落物品、（工具、螺栓）放好足量的干燥剂。
6）变电所内各种设备与墙壁之间应保持0.5m以上的距离通道，开关之间距离不得小于0.8m。
7）回路进线为铠装电缆时，需要制作电缆头时，严格按照规程要求制作，制作完毕后用5000v兆欧表检验。确认制作质量合格后，方可将电缆接入配电装置的接线柱上。
8）电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，应采用截面不小于25mm²的铜线或厚度不小于4mm截面不小于50mm²的扁钢。
9）用直径不小于35mm，长度为1.5m的3根钢管制成接地极，3根钢管相距不得超过50cm，并联后，垂直埋入底板，垂直埋入深度不得小于0.8m。
5、安装接线工作完成后，严格按照设计要求对所有开关进行整定，严禁私自改变整定值，送电前专人审核整定情况。
6、确认无误后，和调度室联系送电，送电后注意观察配电装置的电压指示及显示是否正确，发现异常，立即停电，检查处理，联系停送电应设专人负责。
7、停送电操作必须使用严格的绝缘防护用具。
8、安全监护人必须始终在现场监护，发现不安全的作业行为及时纠正。
9、变电所安装好后要派专人24小时值班。
10、送电前，要配备好消防器材、三项接地线、停电牌、送电牌、开关标志牌、电缆走向牌、及张挂供电系统图、接地系统图、安装好栅栏门。
使用倒链时安全措施；
1、使用吊链装卸设备时，必须检查吊链的完好情况，要求吊链自保完好，起吊重物重量不得超过吊链的额定载荷。
2、起吊设备时不得使用巷道的支护承载必须打专用锚杆、锚索或吊盘。起吊锚杆、锚索必须进行拉力试验，锚杆数量和锚固力必须符合要求。使用起吊锚杆的锚固力之和与起吊重量之比的安全系数符合规定。
3、起吊设备的钢丝绳或吊链必须与设备连接牢固，要吊到设备重心部位平稳起降。
4、在装、卸设备过程中，若需要人工用手推移设备调整位置时，必须在所移设备完全停稳，保证安全可靠的情况下方可进行。作业人员不得站在设备与煤帮的空间内，必须站在巷道两侧宽敞并有退路的安全地点。
5、若需要人工装、卸设备或物料时，必须设专人负责指挥动作要协调一致，相互配合好，装卸设备时轻拿轻放，不得损坏设备。
采用防爆车运输安全技术措施
1、驾驶员必须持有效机动车辆驾驶证，持证上岗；所驾驶车辆应与驾驶证相符；
2、承担井下运输的车辆必须在车况、部件、性能良好，刹车灵敏（驾驶员开车前先进行检查），车灯、喇叭、消声器罩壳完备可靠并配备灭火器的情况下方可使用；
3、车辆在斜井运输设备时，行驶速度不得超过20km/h，并保持一定的距离；
4、不得在能自动滑行的斜巷上停放车辆。确需停放时，必须用可靠的制动器将车辆固定可靠；
5、司机离开座位时，必须熄火，扳紧车闸，同时打开应急灯；
6、防暴车排气口的排气温度不得超过70℃，其表面温度不得超过150℃；排出的各种有害气体被巷道风流稀释后，其浓度必须符合《煤矿安全规程》规定；
7、乘车人员必须听从安排，开车前必须关好车门，人员携带工具和零件严禁露出车外；严禁超员乘坐；
8、车辆行驶中和尚未停稳时，严禁上、下车和在车内站立；中途停车时必须向司机发出停车信号，待车辆停稳后，方可下车；
9、人员在工作时要注意巷道里各种信号和来往车辆，不要大声说笑、喊唱、打闹或打架；
10、装卸车时要有专人在现场指挥；
11、人员在装车运料过程中，要注意周围情况，做到"三不伤害"；
12、车辆严禁超高、超宽、超载，严禁人货同载，严禁抢乘、扒、登、跳车；
13、车辆起步前，驾驶员应环视四周是否有人靠立，是否有物件、工具，道路是否有障碍，确认后方可起步行车，行车前必须发出开车信号；
14、 防爆车运送物料时，不得超出车厢两侧，装车高度不得超过车厢；
15、 对于重件装车、卸车，必须有专人指挥，需要多人抬起装卸时，协调一致，信号一致，向一个方向卸料；
16、对于装车的物料，必须捆绑牢固，以免铁丝或绳索被碰坏造成翻车事故；
17、使用装载机装车时，装载机运行范围内严禁有人员停留或行走；
18、井下车辆必须严格遵守《煤矿井下车辆运输管理暂行规定》。
8、其它仍按（煤矿安全规程）及有关操作规程执行

同煤鄂尔多斯矿业投资有限公司色连一号井

一盘区变电所设备安装施工安全技术组织措施

施工负责人：佘自方
编 制：佘志强
施工单位 ：山西宏远公司
（中央变电所安装项目部）

编制日期：2012年4月8日

工程技术文件报审表
工程名称；中央变电所设备安装安全技术组织措施
致；新星项目管理有限责任公司
现上报关于色连一号中央变电所设备安装安全技术组织措施，工程技术管理文件，请予审定。
序号
类 别
编制
审批

1
施工安全技术措施

2

3

施工单位；（全称及盖章）

项目经理；（签名） 日期； 年 月 日
监理部意见；
　同意， 　修改后再报， 理由附后，
　重新编制，理由附后

专业监理工程师；（签名）
日期； 年 月 日

总监理工程师（签名）

监理部（全称及盖章）

日期； 年 月 日
建设单位意见；
　同意， 　修改后再报，理由附后，
　重新编制，理由附后

管理工程师（签名）
日期； 年 月 日

建设单位负责人（签名）

建设单位（全称及盖章）

日期； 年 月 日
会 审 记 录

部 门
签 名
日 期
项目经理

安全经理

机电经理

技术经理

技 术

安 检

施工负责人

技 术 员

编 制

会审日期

会审记要

年 月 日

色连一号井中央变电所设备安装安全技术组织措施
巷道名称
中央变电所设备安装安全技术组织措施

部 门
签 字
日 期
生产技术部

安 全 部

通风筹备组

机 电 部

调 度 室

监 理

机电副总

生产技术副总

安全副总

通风副总

总工程师

编 制

审 查 纪 要
