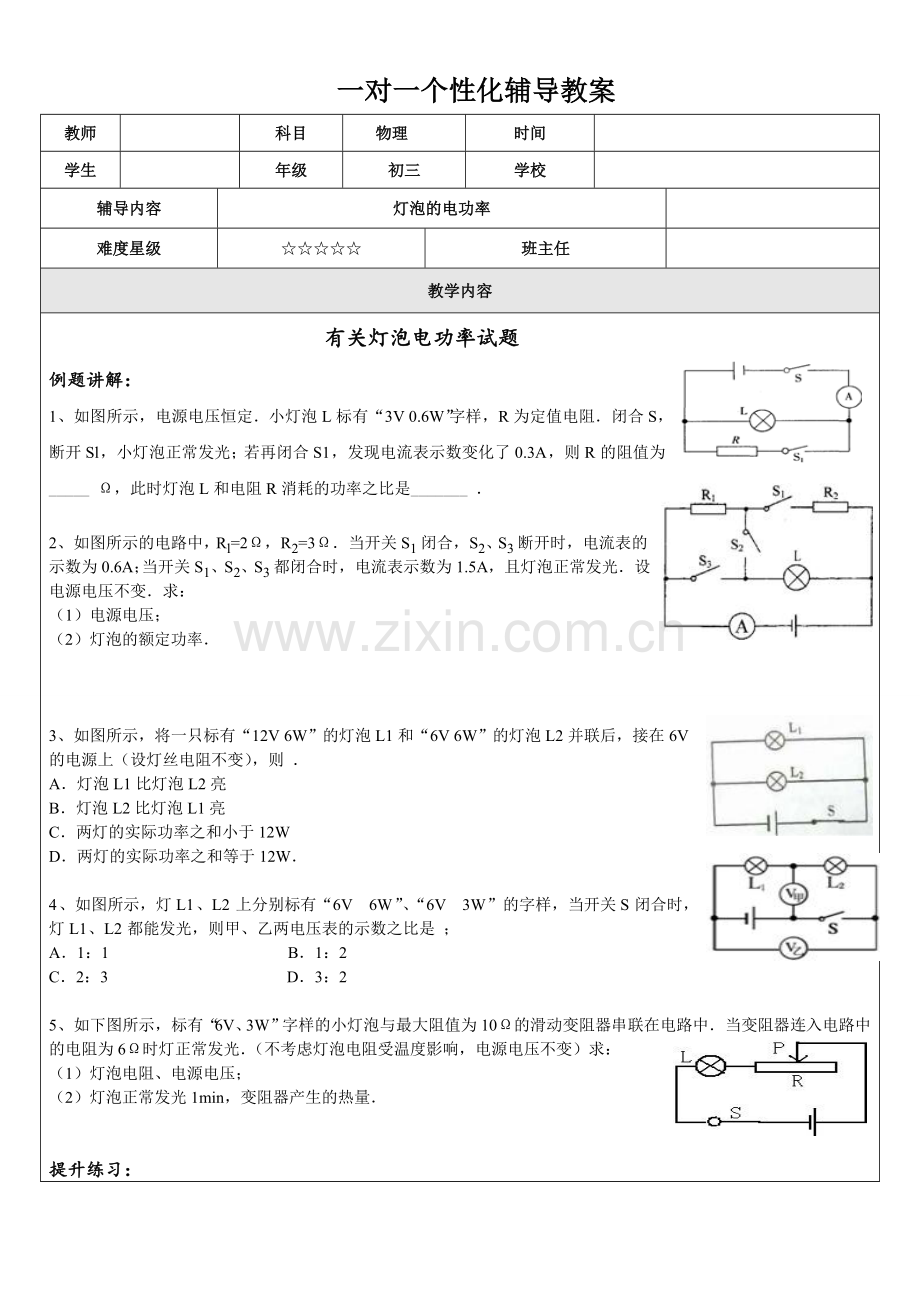

一对一个性化辅导教案
教师

科目
物理
时间

学生

年级
初三
学校

辅导内容
灯泡的电功率

难度星级
☆☆☆☆☆
班主任

教学内容
有关灯泡电功率试题
例题讲解：
1、如图所示，电源电压恒定．小灯泡L标有“3V 0.6W”字样，R为定值电阻．闭合S，断开Sl，小灯泡正常发光；若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为 _____ Ω，此时灯泡L和电阻R消耗的功率之比是_______ ．

2、如图所示的电路中，Rl=2Ω，R2=3Ω．当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光．设电源电压不变．求：
（1）电源电压；
（2）灯泡的额定功率．

3、如图所示，将一只标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则 ．
A．灯泡L1比灯泡L2亮
B．灯泡L2比灯泡L1亮
C．两灯的实际功率之和小于12W
D．两灯的实际功率之和等于12W．

4、如图所示，灯L1、L2上分别标有“6V 6W”、“6V 3W”的字样，当开关S闭合时，灯L1、L2都能发光，则甲、乙两电压表的示数之比是 ；
A．1：1 B．1：2
C．2：3 D．3：2

5、如下图所示，标有“6V、3W”字样的小灯泡与最大阻值为10Ω的滑动变阻器串联在电路中．当变阻器连入电路中的电阻为6Ω时灯正常发光．（不考虑灯泡电阻受温度影响，电源电压不变）求：
（1）灯泡电阻、电源电压；
（2）灯泡正常发光1min，变阻器产生的热量．

提升练习：
LED灯泡
白炽灯泡
1．LED灯具有节能、环保特点．“220V 8.5W”LED灯泡和“220V 60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为
A．14.2% B．85.8%
C．16.5% D．83.5%

2．如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（　 　）

A．
通过两灯泡的电流I1：I2=3：5
B．
灯泡两端的电压U1：U2=3：5

C．
灯泡的电功率P1：P2=5：3
D．
灯泡L1比L2暗
3．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（　 　）

A．
通过灯L1和L2的电流之比为2：1
B．
灯L1和L2的电阻之比为2：1

C．
灯L2比灯L1亮
D．
灯L1和L2的实际功率之比为2：1

4． 标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是 （ ）
A．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1
C．灯L2比灯L1亮 D．灯L1 和L2的实际功率之比为2:1 3．

5．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（　　）
A．4：1 B．1：4 C．5：1 D．1：5

6．如图10所示电路，电源电压保持不变。只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A。那么闭合S、S1后，R1与R2的电功率之比是
A．2：3 B．3：2 C．5：2 D．1：2

7.甲、乙两川电器电功率之比为1:2,通电时间之比为3:4，则消耗电能之比为:
A. 1:2 B. 3:8 C. 3:4 D. 2:3

8．将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对 灯丝电阻的影响，则
A．电源电压为12V时，两只灯泡均能正常发光 B．两个灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A D．灯泡L1正常发光时，灯泡L2的实际功率是1.5W

9. 如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω。当S1、S2都断开时，电流表示数为1 A，则：
A. 电源电压为30 V
B. 当S1、S2都闭合时，电流表示数为2 A
C. 当闭合S1、断开S2时，R1的功率为10 W
D. 当S1、S2都闭合时，整个电路消耗的功率最大

有关U-I图像的问题处理
例题讲解：
1．如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（　 　）
A．通过B的电流是通过A的电流的二分之一
B．B两端电压和A两端电压相等
C．B的电阻是A的电阻的两倍
D．B的电功率是A的电功率的四倍
2.甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是
A.甲的电阻值小于乙的电阻值
B.通过甲、乙两个电阻的电流之比是2:1
C.甲、乙两个电阻两端电压之比是2:1
D.甲、乙两个电阻的电功率之比是1:4

3．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（　　）
A．3W B．3.3W C．3.6W D．5W

4.. 有两个电路元件A和B,流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S, 这时电流表的示数为0.4A,则电源电压和电路消耗的总功率分别是（ ）
A.4.5V 1.8W B. 2.5V 1.0W
C.4.5V 1.0 W D. 2.0V 0.8 W

5.．小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图像如图甲所示。将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是
A．电阻R0的阻值为2Ω
B．开关S闭合时，小灯泡L的电阻为10Ω
C．小灯泡L的额定功率为0.625W
D．开关S断开时，小灯泡L的电阻为0Ω

6．在图4甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图4乙所示。下列说法正确的是
A电阻R1的阻值为20Ω
B．滑片P移到b端时，R2两端的电压为6v
C．滑片P移到a端时，R1消耗的功率为0.2W
D．当滑片P移到中点时，通过R1的电流为0.3A
7、图11甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图11乙所示接人电路中，只闭合开关s，小灯泡的实际功率为1w；再闭合开关s1，电流表示数变化了    A，此时电路消耗的总功率为    W。

8．两定值电阻RA和RB中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为_________W，通电一段时间后，RA和RB产生的热量之比是_________。

8．小明按如图所示的电路进行实验，已知电源电压不变，闭合开关，改变a、b之间的电阻箱R的阻值，得到一组电压表的示数U—R的图象如图乙所示。

（1）随着电阻箱接入电路中的阻值增大，定值电阻R0两端的电压_______（选填“增大”、“减小”或“不变”）．
（2）将a、b间的电阻箱换成未知电阻Rx，读得电压表示数为4.5V，则Rx=______Ω，此时电路中电流为______ A。
（3）取下Rx，分别将电阻RA和RB接入a、b之间，读得对应的电压表示数为1V和3V，在这两种情况下，R0上消耗的电功率变化了多少？

9.灯泡 L 标着“6V 6W”，求：
（1）灯泡 L 正常发光时的电流和电阻
（2）如图 17 所示，把灯泡 L 与电压恒为 6V 的电源相接，在 t=0s 时刻，合上开关 S，测得流过灯泡 L 的电流与通电时间关系如图 18 所示,
1、合上开关 S 瞬间，流过灯泡的电流多大？
2、哪一时刻开始灯泡正常发光？
3、合上开关瞬间灯泡的电阻为 R1，正常发光时电阻为 R2，求R1/R2

有关电阻丝的问题：
1、如图所示的实验装置中，三个相同的烧瓶A、B、C内都盛有质量和初温均相等的液体，其中A、B烧瓶中装的是水，C烧瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为RA、RB、Rc且RA=Rc>RB。当合上开关S通电一定时间后(三个烧瓶中的液体均未达到沸腾)，A、B、C瓶中温度计示数分别为TA、TB、TC。对三支温度计示数的判断，下列说法正确的是(均不计热损失，比热容C水>C煤油)：（ ）
A．TA＝TB＜TC B．TA＝TC ＞TB C．TC ＞TA＞TB D． TA＞TB ＞TC

2.下列关于如图所示实验的说法中错误的是：
A. 该实验研究的是电流的热效应
B. 实验中采用了控制变量法
C. 观察实验现象可知：在其它条件相同时，电阻越大产生的热量越少
D. 实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少

3．图15是“探究电流通过导体产生的热量与导体电阻关系”的实验装置，铜丝的电阻小于镍铬合金丝的电阻，铜丝和镍铬合金丝串联浸在相同质量和相同初温的煤油中，每一烧瓶里各插入一支温度计．通电一定时间后，可以看到 瓶中（填A或B）煤油温度升得高，这表明在相同时间内，电流相同的情况下，电阻越 ，电流通过导体时产生的热量越多．

+
_
R1
甲
R2
乙
A
B
C
D
P
S
4．如图所示，甲、乙两只烧瓶中装有质量相同，初温相同的煤油。闭合开关S后，观察到甲温度计比乙温度计示数上升的快。由此可判断电阻丝R1的阻值______电阻丝R2的阻值（填“大于”或“小于”）。

计算题：
1.生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探究电热器多档位的问题。已知R1=10Ω，R2=30Ω，请计算:
（1）S1、S2断开，S3闭合时，电路中的电流是多少?
（2） S1断开，S2、S3闭合时，通电5min电路消耗的电能是多少?
（3）该电路的最大功率和最小功率之比是多少?

L
S1
P
R2
R1

V
A1
A2
S2
a b
2．如图所示，变阻器R2上标有“20Ω 1A”的字样。只闭合开关S1，将变阻器滑片P移到中点时，电流表A1示数为0.2A，灯泡L的实际功率为0.8W；闭合开关S1、S2，将变阻器滑片P移到a端时，灯泡正常发光，电流表A1示数为0.4A，此时电压表示数是多少？电阻R1的阻值是多少？灯泡L的额定功率是多少？（不考虑温度对灯丝电阻的影响）

R1
R3
S1
S2
R2
A
3．如图所示，电源电压保持不变，S1和S2是两个可以同时断开或同时闭合的联动开关，已知R1=12Ω。当两个开关同时处于某一工作状态（断开或闭合）时，R3的功率P3为2.25W,当两个开关同时处于另一个工作状态时，电流表的示数为2A，此时R2的功率P2为12W，求：
⑴电源电压为多少？
⑵R2和R3阻值各为多少？

4.如图所示的电路中，电源电压和灯L的电阻均保持不变，灯l标有“9V 9W”字样。
(1)求灯L正常发光时的电阻；
(2)当R的滑片P位于a端，闭合S1、断开S2时，灯L两端的实际电压为额定电压的2／3，求此时灯L工作lmin所消耗的电能是多少?
(3)当R的滑片P位于中点c，闭合开关S1、S2时，电流表的示数为3A，求滑动变阻器消耗的电功率。
