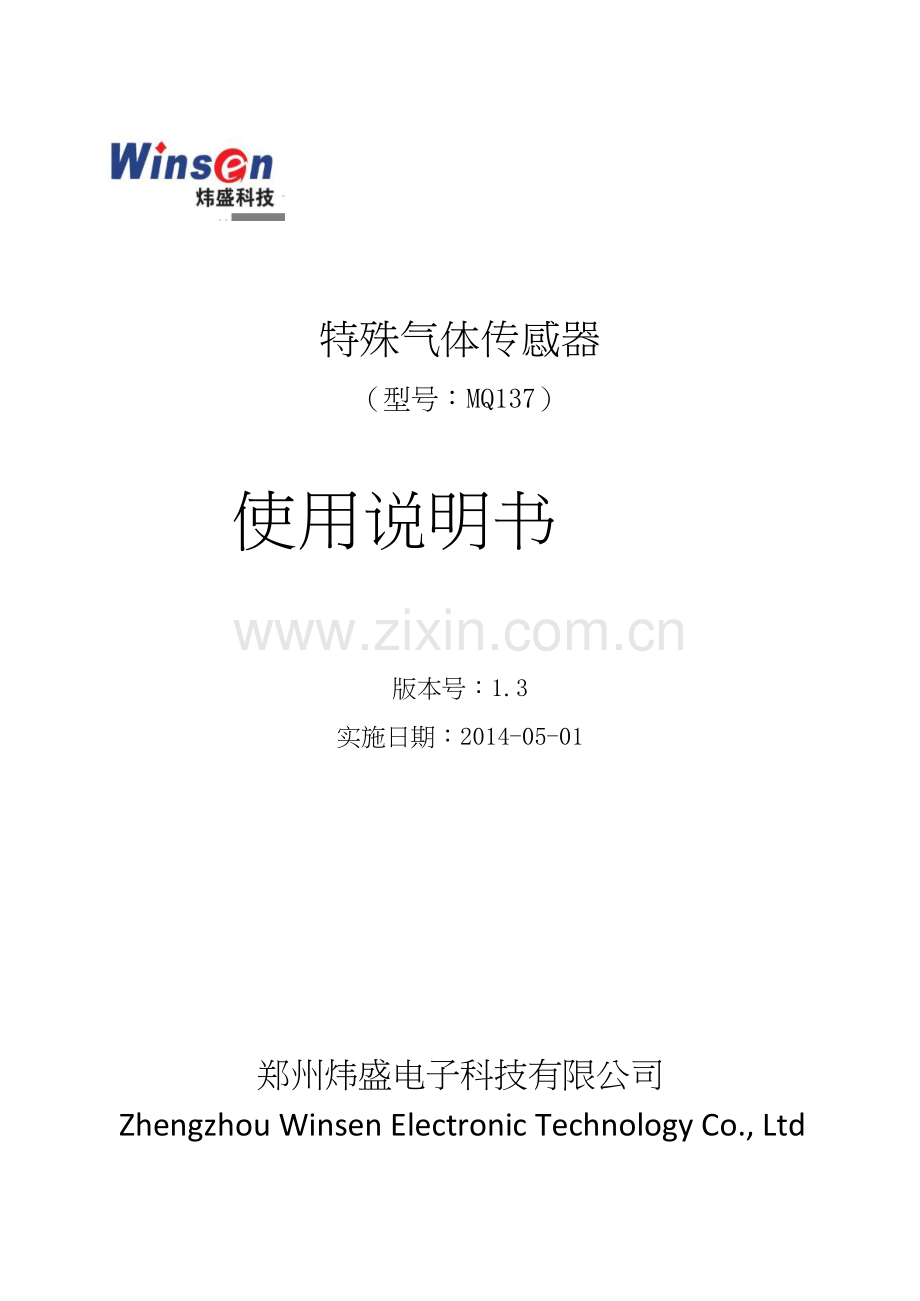

特殊气体传感器
（型号：MQ137）
使用说明书
版本号：1.3
实施日期：2014-05-01
郑州炜盛电子科技有限公司
Zhengzhou Winsen Electronic Technology Co., Ltd

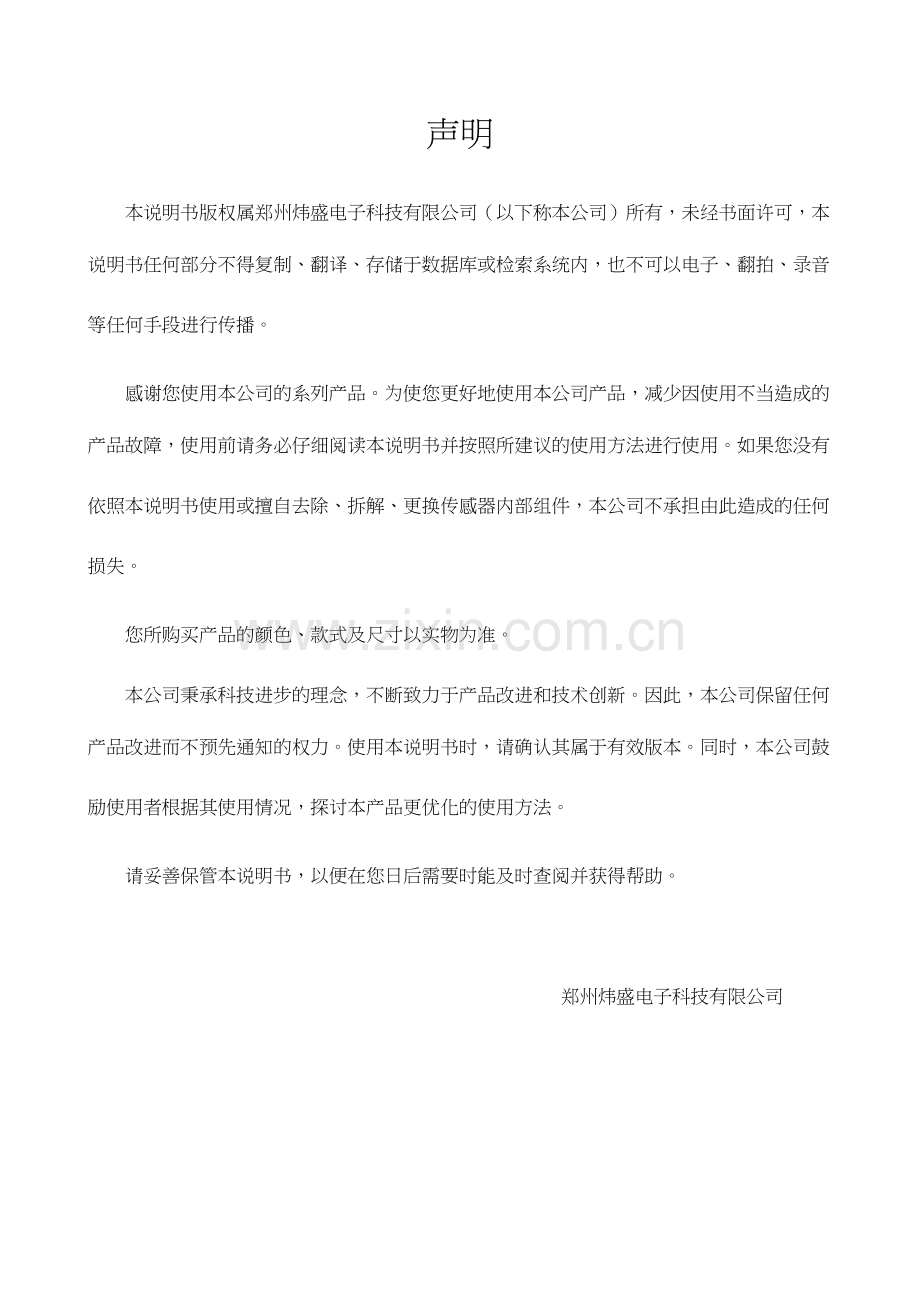

声明
本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本
说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音
等任何手段进行传播。
感谢您使用本公司的系列产品。为使您更好地使用本公司产品，减少因使用不当造成的
产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。如果您没有
依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何
损失。
您所购买产品的颜色、款式及尺寸以实物为准。
本公司秉承科技进步的理念，不断致力于产品改进和技术创新。因此，本公司保留任何
产品改进而不预先通知的权力。使用本说明书时，请确认其属于有效版本。同时，本公司鼓
励使用者根据其使用情况，探讨本产品更优化的使用方法。
请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。
郑州炜盛电子科技有限公司

半导体气体传感器系列
MQ137氨气传感器
产品描述
MQ137气体传感器所使用的气敏材料是在清洁
空气中电导率较低的二氧化锡(SnO2)。当传感器所
处环境中存在氨气时，传感器的电导率随空气中氨
气的浓度的增加而增大。使用简单的电路即可将电
导率的变化转换为与该气体浓度相对应的输出信
号。
MQ137气体传感器对氨气的灵敏度高，对其它有
机胺（如三甲胺、乙醇胺等）的监测也很理想。这
种传感器可检测多种含氨气体，是一款适合多种应
用场合的低成本传感器。
传感器特点
本品在较宽的浓度范围对氨气有良好的灵敏度，具有长寿命、低成本、驱动电路简单等优点。
主要应用
广泛适用于家庭用氨气报警器、工业用氨气泄漏报警器以及便携式氨气检测器。
技术指标
表 1
产品型号
产品类型
标准封装
检测气体
检测浓度
回路电压
加热电压
负载电阻
加热电阻
加热功耗
灵敏度
MQ137
半导体气体传感器
胶木，金属罩
氨气
5～500ppm氨气
≤24V DC
标准
电路
条件
标准
测试
条件
下气
敏元
件特
性
V
c
VH
RL
5.0V±0.1V AC or DC
可调
RH
29Ω±3Ω（室温）
≤900mW
PH
S
Rs(in air)/Rs(50ppmNH3)≥2
≥0.5V (in 50ppm NH3)
输出电压
△Vs
浓度斜率
α
≤0.6(R200ppm/R50ppmNH3)
温度、湿度
20℃±2℃；55%±5%RH
Vc:5.0V±0.1V；
VH: 5.0V±0.1V
标准
测试
条件
标准测试电路
预热时间
不少于48小时
图 1
传感器结构图
注：输出电压变化量（△Vs）是指在测试气氛
中的VRL与洁净空气中的VRL的差值
以诚为本、信守承诺
创造完美、服务社会

半导体气体传感器系列
基本电路
图 2 MQ137测试电路
说明：上图为MQ137传感器的基本测试电路。该传感器需要施加2个电压：加热器电压（VH）和测试电压（VC）。
其中 VH用于为传感器提供特定的工作温度,可用直流电源或交流电源。VRL是传感器串联的负载电阻（RL）上的电压。
VC是为负载电阻RL提供测试的电压，须用直流电源。
传感器特性描述
图3
传感器典型的灵敏度特性曲线
图4
传感器典型的温度、湿度特性曲线
图中纵坐标为传感器的电阻比（Rs/R0），横坐标为气体
浓度。Rs表示传感器在不同浓度气体中的电阻值， R0
表示传感器在洁净空气中的电阻值。图中所有测试都是
在标准试验条件下完成的。
图中纵坐标是传感器的电阻比（Rs/ RS0）。Rs表示在
含 50ppm氨气、不同温/湿度下传感器的电阻值。RS0
表示在 50ppm氨气、20℃/55%RH环境条件下传感器
的电阻。
以诚为本、信守承诺
创造完美、服务社会

半导体气体传感器系列
图5敏感特性
图6响应恢复特性
图5表示传感器在不同浓度氨气中对应的VRL值。所用负
载（RL）为 4.7KΩ，图中所有测试都是在标准试验条件
下完成的。
图6表示传感器先被放入检测气氛中，然后再从该
气氛中移走，这个过程中传感器的VRL值变化情况。
注意事项
1必须避免的情况
1.1暴露于可挥发性硅化合物蒸气中
传感器要避免暴露于硅粘接剂、发胶、硅橡胶、腻子或其它存在可挥发性硅化合物的场所。如
果传感器的表面吸附了硅化合物蒸气，传感器的敏感材料会被硅化合物分解形成的二氧化硅包裹，
抑制传感器的敏感性，并且不可恢复。
1.2高腐蚀性的环境
传感器暴露在高浓度的腐蚀性气体（如 H2S，SOX，Cl2，HCl等）中，不仅会引起加热材料及传
感器引线的腐蚀或破坏，并会引起敏感材料性能发生不可逆的劣变。
1.3碱、碱金属盐、卤素的污染
传感器被碱金属尤其是盐水喷雾污染后，或暴露在卤素如氟利昂中，也会引起性能劣变。
1.4接触到水
溅上水或浸到水中会造成传感器敏感特性下降。
1.5结冰
水在传感器敏感材料表面结冰会导致敏感层碎裂而丧失敏感特性。
1.6施加电压过高
如果给传感器或加热器施加的电压高于规定值，即使传感器没有
受到物理损坏或破坏，也会造成引线和/或加热器损坏，并引起传感器
敏感特性下降。
1.7电压加错管脚（仅限于旁热式系列）
图7
传感器引线示意图
对 6脚型的传感器，2、5为加热电极，（1、3）/（4、6）为测试用电极，1和 3导通，4和 6
以诚为本、信守承诺
创造完美、服务社会

半导体气体传感器系列
导通。如果电压加在1、3或4、6管脚会导致引线烧断，加在2、4管脚上则取不到信号。（见图
7）
2尽可能避免的情况
2.1凝结水
在室内使用条件下，轻微凝结水对传感器性能会产生轻微影响。但是，如果水凝结在敏感层表
面并保持一段时间，传感器特性则会下降。
2.2处于高浓度气体中
无论传感器是否通电，在高浓度气体中长期放置，均会影响传感器特性。如用打火机气直接喷
向传感器，会对传感器造成极大损害。
2.3长期贮存
传感器在不通电情况下长时间贮存，其电阻会产生可逆性漂移，这种漂移与贮存环境有关。传
感器应贮存在不含可挥发性硅化合物的密封袋中。经长期贮存的传感器，在使用前需要更长时间通
电以使其达到稳定。贮存时间及对应的老化时间建议如表2所示。
表2
贮存时间
1个月以下
1～ 6个月
6个月以上
建议老化时间
不低于48小时
不低于72小时
不低于168小时
2.4长期暴露在极端环境中
无论传感器是否通电，长时间暴露在极端条件下，如高湿、高温或高污染等极端条件，传感器
性能将受到严重影响。
2.5振动
频繁、过度振动会导致传感器内部引线产生共振而断裂。在运输途中及组装线上使用气动改锥/
超声波焊接机会产生此类振动。
2.6冲击
如果传感器受到强烈冲击或跌落会导致其引线断裂。
2.7使用条件：
2.7.1对传感器来说手工焊接为最理想的焊接方式，建议焊接条件如下：
l
l
l
助焊剂：含氯最少的松香助焊剂
恒温烙铁
温度： 250℃
以诚为本、信守承诺
创造完美、服务社会

半导体气体传感器系列
l
时间：不大于3秒
2.7.2使用波峰焊时应满足以下条件：
l
l
l
l
助焊剂：含氯最少的松香助焊剂
速度：（1-2）米/分钟
预热温度：（100±20）℃
焊接温度：（250±10）℃
l 1次通过波峰焊机
违反以上使用条件将使传感器特性下降。
