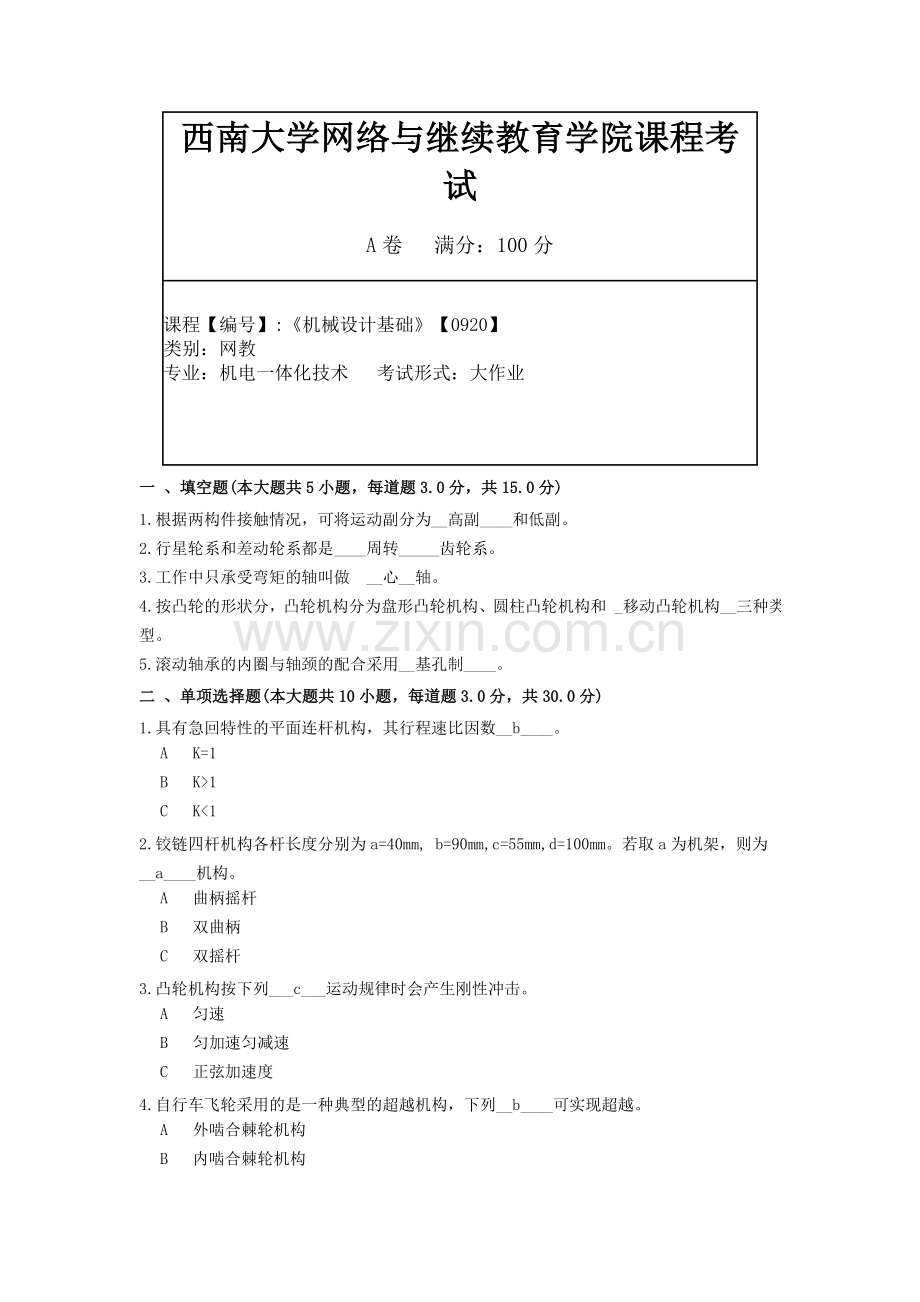

西南大学网络与继续教育学院课程考试
A卷  满分：100分
课程【编号】:《机械设计基础》【0920】
类别：网教
专业：机电一体化技术 考试形式：大作业

一 、填空题(本大题共5小题，每道题3.0分，共15.0分)

1.根据两构件接触情况，可将运动副分为__高副____和低副。

2.行星轮系和差动轮系都是____周转_____齿轮系。

3.工作中只承受弯矩的轴叫做 __心__轴。

4.按凸轮的形状分，凸轮机构分为盘形凸轮机构、圆柱凸轮机构和 _移动凸轮机构__三种类型。

5.滚动轴承的内圈与轴颈的配合采用__基孔制____。

二 、单项选择题(本大题共10小题，每道题3.0分，共30.0分)

1.具有急回特性的平面连杆机构，其行程速比因数__b____。
A K=1
B K>1
C K<1

2.铰链四杆机构各杆长度分别为a=40mm, b=90mm,c=55mm,d=100mm。若取a为机架，则为__a____机构。
A 曲柄摇杆
B 双曲柄
C 双摇杆

3.凸轮机构按下列___c___运动规律时会产生刚性冲击。
A 匀速
B 匀加速匀减速
C 正弦加速度

4.自行车飞轮采用的是一种典型的超越机构，下列__b____可实现超越。
A 外啮合棘轮机构
B 内啮合棘轮机构
C 槽轮机构
D 螺旋机构

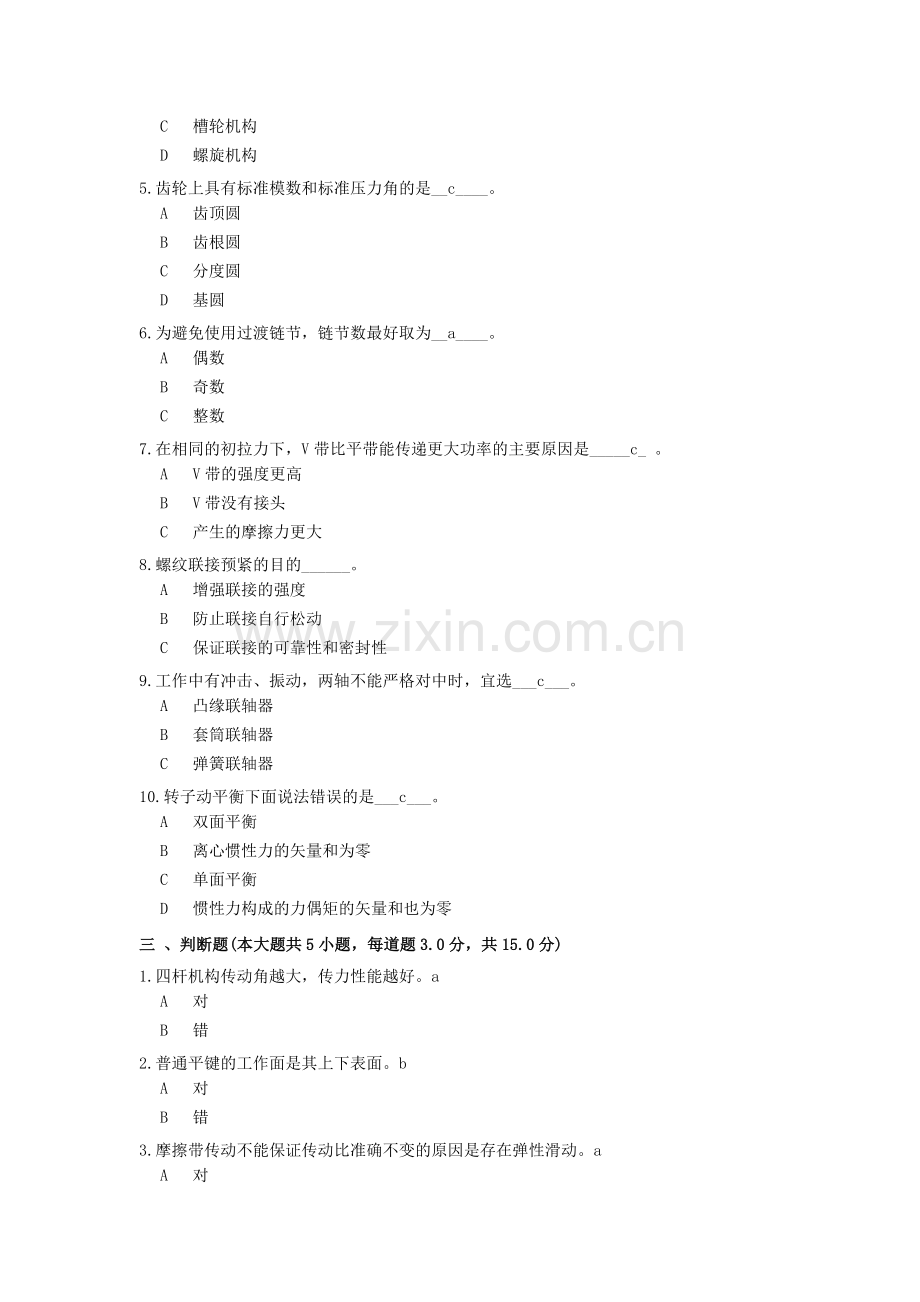

5.齿轮上具有标准模数和标准压力角的是__c____。
A 齿顶圆
B 齿根圆
C 分度圆
D 基圆

6.为避免使用过渡链节，链节数最好取为__a____。
A 偶数
B 奇数
C 整数

7.在相同的初拉力下，V带比平带能传递更大功率的主要原因是_____c_ 。
A V带的强度更高
B V带没有接头
C 产生的摩擦力更大

8.螺纹联接预紧的目的______。
A 增强联接的强度
B 防止联接自行松动
C 保证联接的可靠性和密封性

9.工作中有冲击、振动，两轴不能严格对中时，宜选___c___。
A 凸缘联轴器
B 套筒联轴器
C 弹簧联轴器

10.转子动平衡下面说法错误的是___c___。
A 双面平衡
B 离心惯性力的矢量和为零
C 单面平衡
D 惯性力构成的力偶矩的矢量和也为零

三 、判断题(本大题共5小题，每道题3.0分，共15.0分)

1.四杆机构传动角越大，传力性能越好。a
A 对
B 错

2.普通平键的工作面是其上下表面。b
A 对
B 错

3.摩擦带传动不能保证传动比准确不变的原因是存在弹性滑动。a
A 对
B 错

4.水平或倾斜布置的链传动，其紧边应放在上面。a
A 对
B 错

5.调速器可以调节非周期性速度波动。b
A 对
B 错

四 、问答题(本大题共5小题，每道题8.0分，共40.0分)

1.简述蜗轮蜗杆传动正确啮合条件。
答：中间平面内蜗杆和蜗轮的模数和压力角应分别相等，且为标准值。蜗杆的导程角和蜗轮的螺旋角要相等，且蜗杆和蜗轮的螺旋线方向要相同

2.什么是打滑？打滑对带传动有何影响？
答：当带所传递的最大有效圆周力超过摩擦力的极限值时，带将在带轮上发生全面的滑动，这种现象称为打滑。打滑将使带的磨损加剧，传动效率显著降低，以至传动失效，所以在正常的传动过程中应设法避免出现打滑。  
摩擦带工作时，弹性变形是由于带紧松两边的拉力差引起的，也是摩擦带传动的固有现象，是无法避免的。

3.指出轴承代号7308/P5的含义。

7308/P5 ：7 ――轴承类型代号（角接触球轴承）3 ――尺寸系列代号，08――轴承内径代号（d=40mm） ，/P5――轴承公差等级代号（5级）

4.简述形成动压油膜的必要条件。

答：相对运动表面间必须形成楔形间隙；有一定的相对运动速度，其速度方向应保证润滑油从大口流向小口；润滑油有一定的粘度且供油要充分

5.轴上零件的周向固定方法主要有哪些？（至少列举5个）

答：轴上零件的周向固定方法主要有：平键联结，花键联结，弹性环联结，销联结，成形联接，过盈配合等
