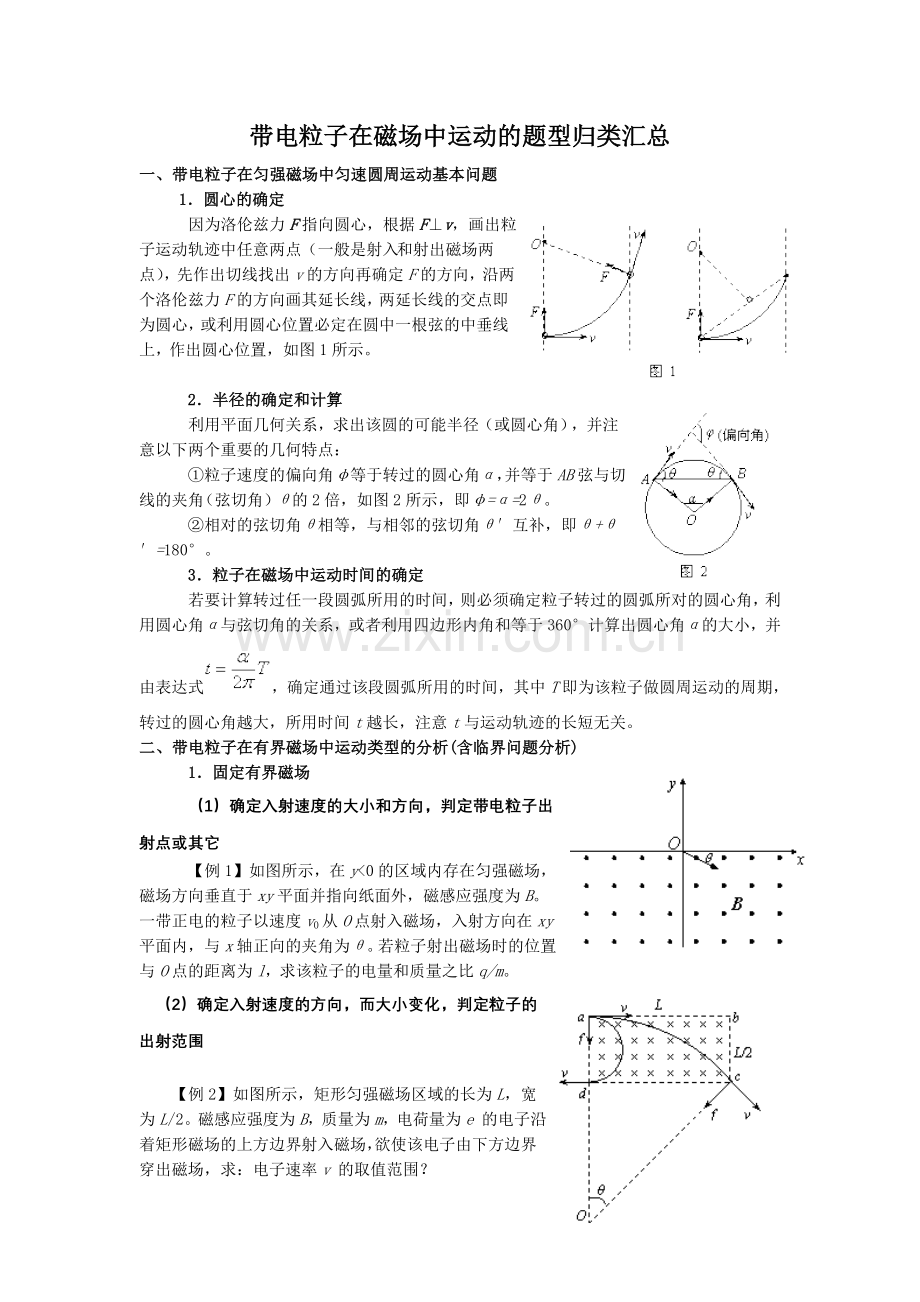

带电粒子在磁场中运动的题型归类汇总
一、带电粒子在匀强磁场中匀速圆周运动基本问题
1．圆心的确定
 　　因为洛伦兹力F指向圆心，根据F⊥v，画出粒子运动轨迹中任意两点（一般是射入和射出磁场两点），先作出切线找出v的方向再确定F的方向，沿两个洛伦兹力F的方向画其延长线，两延长线的交点即为圆心，或利用圆心位置必定在圆中一根弦的中垂线上，作出圆心位置，如图1所示。

 　　2．半径的确定和计算
 　　利用平面几何关系，求出该圆的可能半径（或圆心角），并注意以下两个重要的几何特点：
 　　①粒子速度的偏向角φ等于转过的圆心角α，并等于AB弦与切线的夹角（弦切角）θ的2倍，如图2所示，即φ=α=2θ。
 　　②相对的弦切角θ相等，与相邻的弦切角θ′互补，即θ+θ′=180°。
 　　3．粒子在磁场中运动时间的确定
 　　若要计算转过任一段圆弧所用的时间，则必须确定粒子转过的圆弧所对的圆心角，利用圆心角α与弦切角的关系，或者利用四边形内角和等于360°计算出圆心角α的大小，并由表达式，确定通过该段圆弧所用的时间，其中T即为该粒子做圆周运动的周期，转过的圆心角越大，所用时间t越长，注意t与运动轨迹的长短无关。
二、带电粒子在有界磁场中运动类型的分析(含临界问题分析)
 　　1．固定有界磁场
 　　（1）确定入射速度的大小和方向，判定带电粒子出射点或其它
 　　【例1】如图所示，在y<0的区域内存在匀强磁场，磁场方向垂直于xy平面并指向纸面外，磁感应强度为B。一带正电的粒子以速度v0从O点射入磁场，入射方向在xy平面内，与x轴正向的夹角为θ。若粒子射出磁场时的位置与O点的距离为l，求该粒子的电量和质量之比q/m。
 （2）确定入射速度的方向，而大小变化，判定粒子的出射范围

　　【例2】如图所示，矩形匀强磁场区域的长为L，宽为L/2。磁感应强度为B，质量为m，电荷量为e 的电子沿着矩形磁场的上方边界射入磁场，欲使该电子由下方边界穿出磁场，求：电子速率v 的取值范围？

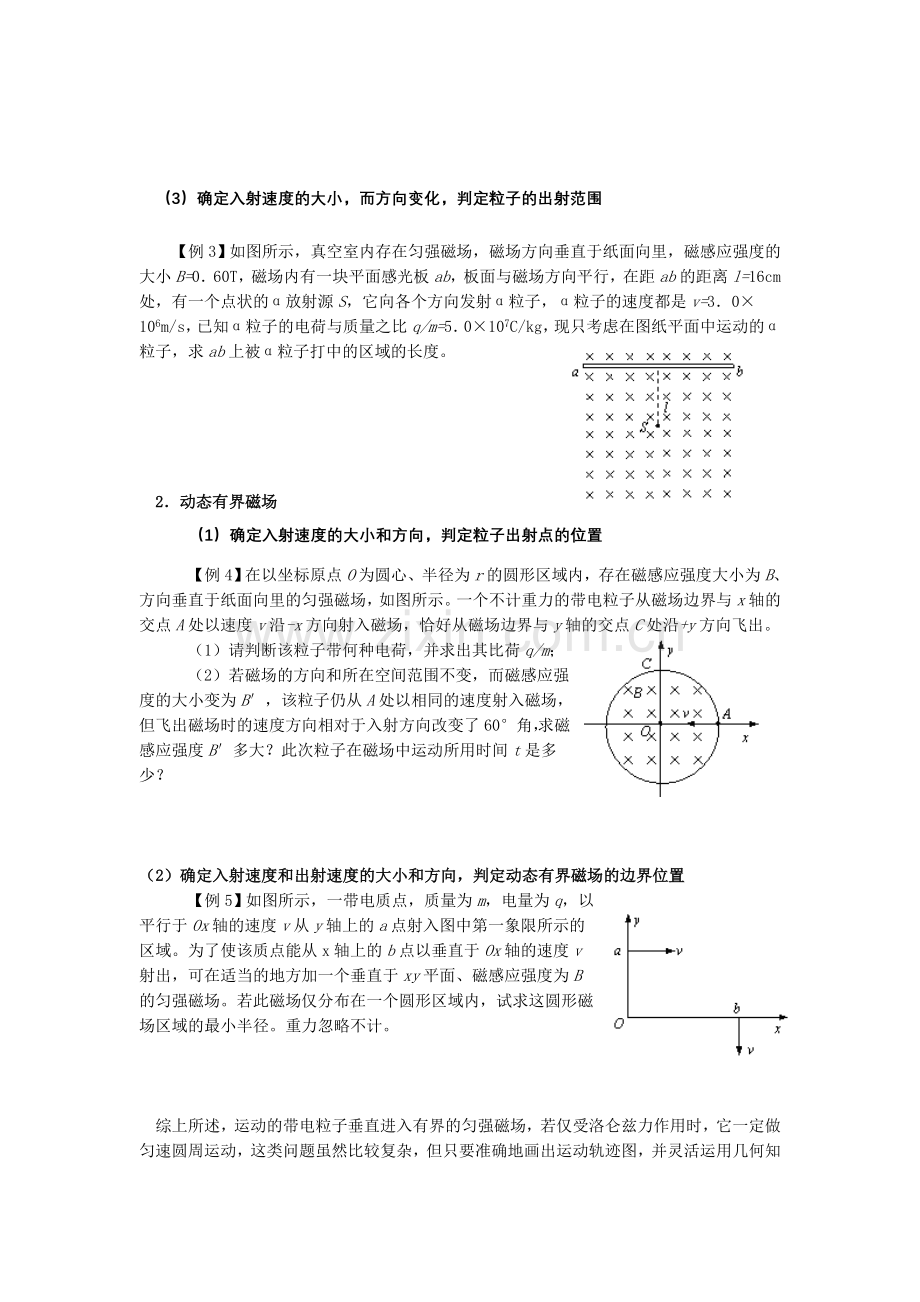

　（3）确定入射速度的大小，而方向变化，判定粒子的出射范围

　　【例3】如图所示，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小B=0．60T，磁场内有一块平面感光板ab，板面与磁场方向平行，在距ab的距离l=16cm处，有一个点状的α放射源S，它向各个方向发射α粒子，α粒子的速度都是v=3．0×106m/s，已知α粒子的电荷与质量之比q/m=5．0×107C/kg，现只考虑在图纸平面中运动的α粒子，求ab上被α粒子打中的区域的长度。

　2．动态有界磁场
 　　（1）确定入射速度的大小和方向，判定粒子出射点的位置
 　　【例4】在以坐标原点O为圆心、半径为r的圆形区域内，存在磁感应强度大小为B、方向垂直于纸面向里的匀强磁场，如图所示。一个不计重力的带电粒子从磁场边界与x轴的交点A处以速度v沿-x方向射入磁场，恰好从磁场边界与y轴的交点C处沿+y方向飞出。
 　　（1）请判断该粒子带何种电荷，并求出其比荷q/m；
 　　（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B′，该粒子仍从A处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B′多大？此次粒子在磁场中运动所用时间t是多少？

（2）确定入射速度和出射速度的大小和方向，判定动态有界磁场的边界位置
 　　【例5】如图所示，一带电质点，质量为m，电量为q，以平行于Ox轴的速度v从y轴上的a点射入图中第一象限所示的区域。为了使该质点能从x轴上的b点以垂直于Ox轴的速度v射出，可在适当的地方加一个垂直于xy平面、磁感应强度为B的匀强磁场。若此磁场仅分布在一个圆形区域内，试求这圆形磁场区域的最小半径。重力忽略不计。

　综上所述，运动的带电粒子垂直进入有界的匀强磁场，若仅受洛仑兹力作用时，它一定做匀速圆周运动，这类问题虽然比较复杂，但只要准确地画出运动轨迹图，并灵活运用几何知识和物理规律，找到已知量与轨道半径R、周期T的关系，求出粒子在磁场中偏转的角度或距离以及运动时间不太难
