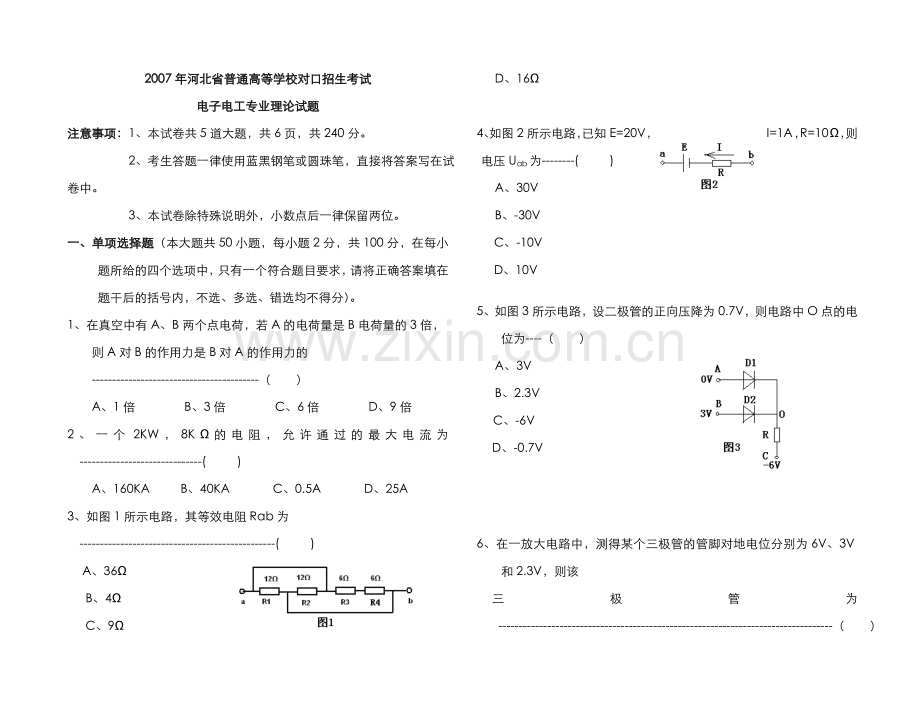

2007年河北省普通高等学校对口招生考试
电子电工专业理论试题
注意事项：1、本试卷共5道大题，共6页，共240分。
2、考生答题一律使用蓝黑钢笔或圆珠笔，直接将答案写在试卷中。
3、本试卷除特殊说明外，小数点后一律保留两位。
一、单项选择题（本大题共50小题，每小题2分，共100分，在每小题所给的四个选项中，只有一个符合题目要求，请将正确答案填在题干后的括号内，不选、多选、错选均不得分）。
1、在真空中有A、B两个点电荷，若A的电荷量是B电荷量的3倍，则A对B的作用力是B对A的作用力的-----------------------------------------（ ）
A、1倍 B、3倍 C、6倍 D、9倍
2、一个2KW，8KΩ的电阻，允许通过的最大电流为------------------------------( )
A、160KA B、40KA C、0.5A D、25A
3、如图1所示电路，其等效电阻Rab为------------------------------------------------( )
A、36Ω
B、4Ω
C、9Ω
D、16Ω

4、如图2所示电路，已知E=20V，I=1A，R=10Ω，则电压Uab为--------( )
A、30V
B、-30V
C、-10V
D、10V

5、如图3所示电路，设二极管的正向压降为0.7V，则电路中O点的电位为----（ ）
A、3V
B、2.3V
C、-6V
D、-0.7V

6、在一放大电路中，测得某个三极管的管脚对地电位分别为6V、3V和2.3V，则该
三极管为----------------------------------------------------------------------------------（ ）
A、NPN型硅管 B、NPN型锗管 C、PNP型硅管 D、PNP型锗管
7、在全电路中，若电源电动势和内阻不变，而将负载增大，则电路的端电压将（ ）
A、减小 B、增大 C、不变 D、不能确定
8、组成脉冲波形变换电路的基础是-----------------------------------------------------（ ）
A、电阻与二极管 B、电容与三极管 C、电容与电阻 D、电阻与三极管
9、下列属于“或逻辑”的是--------------------------------------------------------------（ ）
A、条件具备，事件不发生；条件不具备，事件发生；
B、事件与条件总是相反状态；
C、决定事件的几个条件全部具备后事件才发生；
D、决定事件的几个条件只要有一个具备，事件就发生；
10、在RL串联正弦交流电路中，已知u=10sin(1000t)v, R=3Ω，L=4mH，则电流i为--------------------------------------------------------------------------------------------（ ）
A、i=2sin(1000t+arctan)A B、i=2sin(1000t-arctan)A
C、i=2sin(1000t+arctan) A D、i=2sin(1000t-arctan)A
11、关于理想运放，下列叙述错误的是----------------------------------------------（ ）
A、开环差模电压放大倍数为无穷大； B、输入电阻为无穷大；
C、输出电阻为零 ； D、共模抑制比为零；
12、阻容耦合多级放大电路的特点是------------------------------------------------（ ）
A、各级静态工作点互相独立且仅能放大交流信号；
B、各级静态工作点互相影响且仅能放大直流信号；
C、各级静态工作点互相影响且仅能放大交流信号；
D、各级静态工作点互相独立且能放大交、直流信号；
13、能够使用叠加原理进行计算的是-------------------------------------------------（ ）
A、直流电路的功率 B、线性电路中的电压和电流
C、非线性电路中的电压和电流 D、任何电路都适用
14、在三相四线制电路中，中性线的作用是----------------------------------------（ ）
A、使负载对称 B、使不对称负载相电压对称
C、使不对称负载功率对称 D、无正确答案
15、构成计数器的基本电路是-----------------------------------------------------------（ ）
A、与门 B、与非门 C、或非门 D、触发器
16、功率放大电路的效率是指----------------------------------------------------------（ ）
A、输出功率与电源提供的功率之比；
B、输出功率与输入功率之比；
C、输出功率与晶体管消耗的功率之比；
D、晶体管消耗的功率与电源提供的功率之比；
17、某放大器的电压增益为60dB，则电压放大倍数是---------------------------（ ）
A、60 B、1000 C、1800 D、1200
18、在万用表组成结构中，为万用表的中心环节且能实现多种电量测量的是（ ）
A、测量机构 B、测量线路 C、功能及量程转换开关 D、外壳
19、对电力线的描述，不正确的是-----------------------------------（ ）
A、在静电场中，电力线总是起于正电荷，终止于负电荷；
B、任何两条电力线都不相交；
C、电力线的疏密程度表示了场强的强弱；
D、以上答案都不正确；
20、一根粗细均匀的导线，其两端电压为U，消耗的功率为P，若将此导线均匀拉长为原来的3倍，要使共消耗的功率不变，则导线两端所加电压为-------（ ）
A、9U B、3U C、U D、
21、在单相桥式整流电路中，若某一只整流二极管接反了，则输出-------------（ ）
A、无波形且变压器或整流管可能烧毁 B、只有半个周期波形
C、全波整流波形 D、正弦波
22、在图4所示的复合管中，连接正确的是-------------------------------------------（ ）
23、不属于同步RS触发器逻辑功能的是------------------------------------------------（ ）
A、置0 B、置1 C、保持 D、空翻
24、二进制数1011化为十进制数是11，那么十六进制数1011化为十进制数是（ ）
A、11 B、4113 C、4117 D、35
25、将一个负载电阻接到有源二端网络的终端，该有源二端网络的等效电阻是10Ω，开路电压为40V，则负载消耗的最大功率是-------------------------------------（ ）
A、160W B、80W C、40W D、1W
26、两个电阻串联，若它们消耗的功率相同，则其阻值----------------------------（ ）
A、相同 B、不相同 C、有时相同，有时不同 D、不能确定
27、正弦波振荡器引入正反馈的作用是--------------------------------------------------（ ）
A、将电源的直流电能转换成交变的振荡能量；
B、使电路满足振荡平衡条件；
C、形成单一频率的振荡；
D、使幅度稳定并改善输出波形；
28、某负载两端的电压为u=100sin(ωt)V，通过它的电流是i=5sin(ωt-π/6)A，则该负载为-----------------------------------------------------------------------------（ ）
A、阻性负载 B、容性负载 C、感性负载 D、不确定
29、电路如图5所示，电源电动势均为E，电阻均为R，那么电压表的读数为（ ）
A、0
B、E
C、0.5E
D、2E

30、关于振荡电路起振的条件，下列说法正确的是------------------------------------（ ）
A、AVF=1且反馈端信号与输入端信号同相，即ΦA+ΦF=2nπ
B、AVF=1且反馈端信号与输入端信号反相，即ΦA+ΦF=（2n+1）π
C、AVF>1且反馈端信号与输入端信号同相，即ΦA+ΦF=2nπ
D、AVF>1且反馈端信号与输入端信号反相，即ΦA+ΦF=（2n+1）π
31、电路如图6所示，反馈网络引入的反馈类型是------------------------------------（ ）
A、电压串联负反馈
B、电压串联正反馈
C、电流串联负反馈
D、电流串联正反馈

32、仪表的准确度是指仪表的 ，按准确度可将电工仪表划分为七个等级--（ ）。
A、相对误差 B、引用误差 C、最大相对误差 D、最大引用误差
33、在示波器的组成结构中，用来产生线性电压的是-------------------------------（ ）
A、示波管 B、扫描信号发生器 C、垂直放大器 D、水平放大器
34、关于OCL互补对称功放与OTL互补对称功放的区别，下列叙述错误的是（ ）
A、乙类OCL电路中存在交越失真，而乙类OTL电路中不存在交越失真；
B、OTL电路的输出端有耦合电容；
C、OCL电路的输出端采用直接耦合；
D、OCL电路采用双电源供电，而OTL电路采用单电源供电；
35、在串联型直流稳压电路中，被比较放大电路放大的量是-----------------------（ ）
A、输出电压 B、采样电压 C、基准电压 D、采样电压与基准电压的差值
36、要获得+12V的稳定电压，集成稳压器的型号应选用--------------------------（ ）
A、CW7802 B、CW7902 C、CW7812 D、CW7912
37、如图7所示电路，属于容性电路的是-------------------------------------------------（ ）
A、R=3Ω XL=3Ω XC=4Ω
B、R=2Ω XL=2Ω XC=0Ω
C、R=3Ω XL=3Ω XC=2Ω
D、R=2Ω XL=3Ω XC=3Ω

38、线路并联电容后，可以提高电路的功率因数，同时可以减小输电线上的（ ）
A、电阻 B、电流 C、无功功率 D、无正确答案
39、某晶体管的极限参数为PCM=100mA，ICM=20mA，V（BR）CEO=15V，则在下列几种情况中，能正常工作的是----------------------------------------------------------( )
A、VCE=3V， IC=10mA B、VCE=2V， IC=40mA
C、VCE=10V，IC=20mA D、VCE=15V，IC=20mA
40、某NPN硅管组成的共发射极放大器，当输入为正弦波信号时，输出波形的正、负半周均发生了同等程度的削平失真，原因是---------------------------------（ ）
A、静态工作点设置过高 B、静态工作点设置过低
C、输入信号幅度过大 D、输入信号幅度过小
41、如图8所示电路中，设电流表内阻为零，若电流表A的读数为3A，电流表 A1
的读数为1A，则电流表A2的读数为----------------------------------------------（ ）
A、2A
B、2A
C、3A
D、A

42、三相三线制供电系统中，负载做三角形联接，已知相电压为100V，则线电压为---------------------------------------------------------------------------------------------（ ）
A、58V B、71V C、100V D、173V
43、如图9所示，两个完全相同的电容器并联起来以后，接到直流稳压电源上，在
中插入云母介质，下面正确的结果是----------------------------------------------（ ）
A、C1=C2，Q1=Q2
B、C1=C2，Q1>Q2
C、C1>C2，Q1>Q2
D、C1<C2，Q1<Q2

44、晶体管反相器电路如图10所示，已知R1=15KΩ，R2=50KΩ，RC=2KΩ，β=100，VCC=12V，VBB=6V，三极管导通时VBE=0.7V。当输入信号uI=6V时，三极管的工作状态是------------------------------------------------------------------------------（ ）
A、截止 B、放大 C、饱和 D、不确定

45、如图11所示为某CMOS电路，它能实现的功能是-----------------------------（ ）
A、Y= B、Y=AB C、Y=A+B D、Y=
46、如图12所示电路中，设二极管是理想的，则A、O两点之间的电压VAO为（ ）
A、+6V B、-6V C、+12V D、+18V
47、在电路中，电源电动势为E，内阻为r，当调节负载电阻R=4r时，以下说法正确的是---------------------------------------------------------（ ）
A、电源输出功率低于最大值，电源效率小于50%；;
B、电源输出功率低于最大值，电源效率大于50%；;
C、电源输出功率达到最大值，电源效率大于50%；;
D、电源输出功率达到最大值，电源效率小于50%；;
48、在相同条件下多次测量同一个量时，要消除恒定不变的或按照一定规律变化的测量误差，可采用的方法是-----------------------------------------------------------( )
A、多次测量取平均值 ； B、剔除个别测量数据；
C、采用替代法等特殊方法； D、提高测量次数，保证测量精度；
49、如图13所示是万用表交流电压档测量线路，其中二极管D2的作用是-------( )
A、开关
B、滤波
C、整流
D、反向保护

50、如图14为万用表直流电流测量线路，表头满偏电流为I g，内阻为Rg，三个电流档的量程已经知道，下列式子中求解分流电阻R1、R2、R3的表达式错误的是-------------------------------------------------------------------------------------------( )
A、IgRg=(I1-Ig)(R1+R2+R3)
B、Ig(Rg+R1)=(I2-Ig)(R2+R3)
C、Ig(Rg+R1+R2)=(I3-Ig)R3
D、IgRg=I1(R1+R2+R3)
二、填空题（本大题共20小题，每小题2分，共40分。请将正确答案填在题中的横线上，不填、错填均不得分）。
1、库仑定律只适用于计算_______________间的相互作用力。
2、有两个阻值分别为8Ω和2Ω的电阻，把它们串联起来，接到电压为20V的电源上，则8Ω电阻两端的电压是_______V，2Ω电阻两端的电压是___________V。
3、杂质半导体按掺入杂质的性质可分为______型半导体和____型半导体两类。
4、在如图15所示电路中，已知三极管为硅管，电流放大系数β=50，则该三极管工作在_____________状态。
5、如果需要对17个状态进行编码，所用编码器的输出端最少应为______个。
6、逻辑函数Y=A+B+C+B的最简形式为___________________
7、某电感元件的L=31.8mH，接于电压为u=220sin(314t+)V的电源上，则其感
抗为________Ω，流过电感的电流i=_________________A 。
8、两个线圈有互感作用，当M=_________时称为全耦合。
9、高频感应炉是利用_________的________作用制成的冶炼设备。
10、放大器为稳定静态工作点应引入________负反馈；某仪表放大电路，要求输入
电阻Ri大，输出电流稳定，应引入___________负反馈。
11、在负反馈放大器中，已知开环电压放大倍数Au=80，负反馈系数F=1%，输出电压V0=15V，则输入电压Vi=____________V，反馈电压Vf=_______V。
12、电工测量就是借助于____________把未知的电量或磁量与作为测量单位的________________________进行比较，从而确定这个未知电量或磁量的过程。
13、现有150V，0.5级和15V，1.5级的电压表甲和乙，待测电压约为10V，选用______表测量较为合适。
14、电路如图16所示，已知其直流输出电压V0=12V，负载RL=120Ω，则直流输出电流I0=________A。

15、石英晶体振荡器是利用石英晶体的_______效应制作的，具有________稳定度高的特点。
16、如图17所示的特性曲线是_________________________所特有的，从曲线可知输出电压从低电平变为高电平时所需要的输入电压值是 __________。
17、如图18所示，的读数为3V，的读数为4V，则的读数为_____________。

18、电桥平衡的条件是______________________________________________。
19、某三相笼型异步电动机的额定转速为985r/min，已知电源频率为50Hz，则该电动机是_______极电机，其同步转速为__________r/min。
20、示波器面板为25ms/div，使用10：1的探头，则示波器每格显示为______ms。
三、判断题（本大题共10小题，每小题2分，共20分，请在认为正确的小题后面的括号里打“√”，错误的打“X”，错判或不判断者，均不得分。）
1、数模转换通常要通过采样、保持、量化和编码四个步骤来完成。--------（ ）
2、或非门的逻辑功能是“有0出1，全1出0”。--------------------------------（ ）
3、电荷周围一定存在着电场，有电场的地方定有电荷存在。-----------------（ ）
4、在电路中，电流总是从高电位端流向低电位端。-----------------------------（ ）
5、电源力对正电荷做功的方向就是电位降低的方向。--------------------------（ ）
6、理想电压源和理想电流源不可以等效变换。-----------------------------------（ ）
7、单向晶闸管导通的条件是可控硅阳极与阴极间加正向电压，控制极与阴极间加正向电压。------------------------------------------------------------------------------（ ）
8、示波器显示的波形在亮度较强时仍不清晰，为了清楚的显示被测信号，应调节“辉度”旋钮。------------------------------------------------------------------------（ ）
9、万用表测量线路的作用是把各种量值范围的被测量变换为直流电流。-（ ）
10、场效应管是电压控制型器件，即通过改变栅源电压来控制漏极电流。（ ）

四、简答题（本大题5小题，共23分，其中第1题3分，第2题5分，第3题6分，第4题4分，第5题5分）
1、电场中的任何两条电力线为何不能相交？

2、晚上七八点钟的灯光比深夜时要暗些，为什么？

3、低频功率放大电路是如何分类的？各类功放的特点是什么？

4、时序逻辑电路和组合逻辑电路有什么区别？

5、列举5条使用万用表进行测量时的注意事项。

五、计算题（本大题共5小题，共57分。其中第1题10分，第2题12分，第3题14分，第4题9分，第5题12分）
1、如图19所示，已知E1=3V，E2=8V，R1=3Ω，R2=2Ω，R3=4.8Ω，利用支路电流法求R3支路的电流以及R3消耗的功率。

2、在RLC串联电路中，已知电路端电压为u=220sin(100πt+300)V，电阻R=30Ω，电感L=445mH，电容C=32μF，要求：（1）判断该电路的性质；（2）求电路中的电流i； （3）求各元件两端的电压有效值；（4）作出电路的端电压和电流的相量图。（提示：tan53.10=1.333）

3、如图20所示的放大电路，三极管的β=60，Rb1=62KΩ，Rb2=20KΩ，Rc=4KΩ，Re1=100Ω，Re2=2.2 KΩ，Vcc=12V，RL=6KΩ，VBEQ=0.7V，rbe=1.9KΩ。
（1）求静态工作点；
（2）求电压放大倍数AV；
（3）求输入电阻Ri、输出电阻R0。

4、由集成运放构成的运算电路如图21所示，R1=R2=R3=6 KΩ，Rf1=Rf2=24 KΩ，R4=24 KΩ，VI1=5mv，VI2=30mv，求：
（1）u01、u0值；
（2）平衡电阻Rp的阻值；

5、如图22所示，分析时序逻辑电路的逻辑功能。假设Q2Q1Q0的初态是000，要求：
①填充表1，并推导JK触发器在输入脉冲作用下，输出端次态Qn+1与现态Qn以及输入端J、K之间的逻辑关系，即特性方程；
②填充表2；
③画出Q2Q1Q0在所给CP脉冲作用下的波形图；
④说明此电路的逻辑功能；

表1 JK触发器真值表 表2 状态表
JK
Ｑｎ
Ｑn+1
逻辑功能
00
0

1

01
0

1

10
0

1

11
0

1

CP脉冲序号
Q2Q1Q0
0

1

2

3

4

5

6
