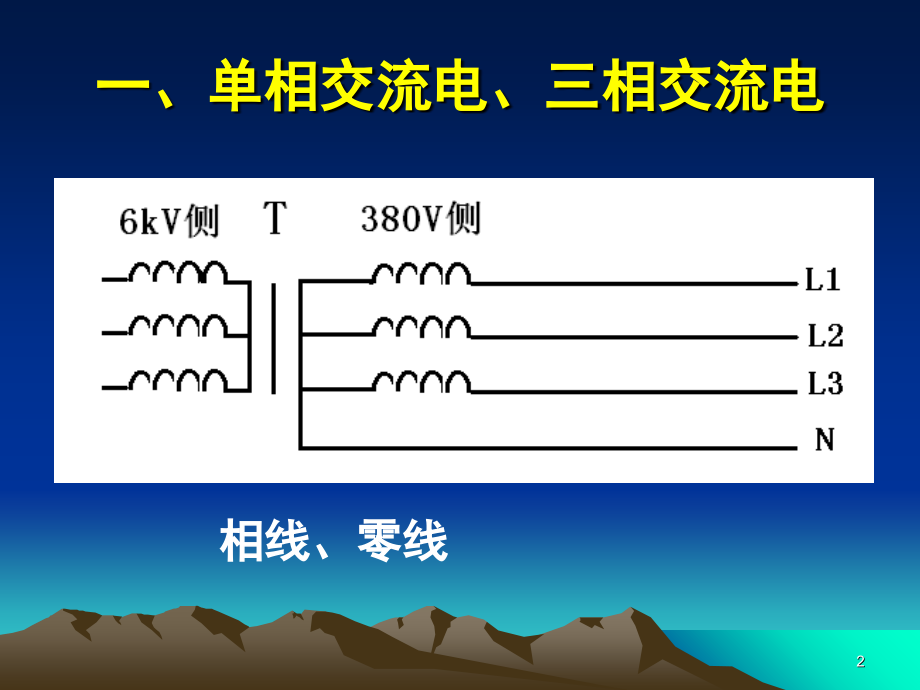

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,临时用电基础知识,1,一、单相交流电、三相交流电,相线、零线,2,3,三相插座,4,二、安全电压,不得超过,:,交流有效值,50V,。,5,室颤电流,:,安全电流的临界值：,约为,50mA,50mA,s,0.6=30mA,s,6,摆脱电流,:,男,约,：,9mA,女,约,：,6 mA,人体电阻：,在干燥条件下，当接触电压在,100220V,范围内时，,约为,10003000,7,试定量分析交流手弧焊机二次侧电击的危险性,交流手弧焊机二次侧的空载电压约为,70V,电弧工作电压为,2030V,。,8,在换焊条等空载情况下，,70V,的电压,如：人体十分潮湿，人体电阻约,1000,，则人体电流为：,70/1000=0.07A=70mA50mA,9,如：人体比较干燥，人体电阻为,3500,，则人体电流为：,70/3500=0.02A=20mA,10,交流电焊机应配装二次侧触电保护器,空载降压保护或空载自动断电装置,电焊机不工作时将电压降低或暂时断电,11,安全电压的等级,我国国家标准,GB3805-83,安全电压,中规定，安全电压值的等级有：,42V,、,36V,、,24V,、,12V,、,6V,12,1,、凡在特别危险环境下使用的携带式电动工具应采用 安全电压；,2,、凡在有电击危险环境下使用的手持照明灯和局部照明灯应采用 或 安全电压；,42V,36V,24V,适用场合：,13,3,、金属容器内、隧道内、水井内以及周围有大面积接地导体的工作地点，狭窄、行动不便的环境应采用 安全电压；,4,、水下作业等特殊场所应采用 安全电压；,12V,6V,14,三、手持工具触电防护分类,I,类设备,指采用基本绝缘，而且还要装有一种连接装置，使那些在基本绝缘一旦失效就会带危险电压的导电零部件与建筑物配线中的保护接地导体相连。,II,类设备,指防电击保护不仅依靠基本绝缘，而且还采取附加安全保护措施的设备（例如采用双重绝缘或加强绝缘的设备），这类设备既不依靠保护接地，也不依靠安装条件的保护措施。,III,类设备,指这种设备依靠特低安全电压供电，以防止触电。,15,I,类设备,16,II,类设备,17,18,19,III,类设备,20,四、防火防爆,1,、电气火灾直接原因：,电流产生的热量和放电火花构成了电气火灾的着火源,短路、过载、绝缘损坏（漏电）、接触不良、雷电和静电,21,4,、危险环境,（,1,）、气体、蒸汽爆炸危险环境,分为,0,区、,1,区、,2,区,22,0,区（,0,级危险区域）,1,区（,1,级危险区域）,2,区（,2,级危险区域）,23,（,2,）、粉尘、纤维爆炸危险环境,分为,10,区、,11,区,10,区（,10,级危险区域）,11,区（,11,级危险区域）,24,5,、电气灭火,（,1,）、先切断电源,（,2,）、选用不导电的器材来灭火,25,干粉灭火器,干粉有,5,万伏以上的电绝缘性能,二氧化碳灭火器,不导电也适宜于扑救带电的低压电器设备,不能扑救电器火灾的灭火器,是：,泡沫灭火器,26,五、,TN,系统类别及应用,TN-S,系统,PE,与,N,全部分开,27,重复接地的作用,降低漏电设备的对地电压,减轻,PE,线断线的危害,28,TN-S,接零保护系统,TN,S,系统：,就是工作零线与保护零线分开设置的接零保护系统。,T,电源中性点直接接地。,N,电气设备外露可导电部份通过零线接地。,S,工作零线（,N,线）与保护零线（,PE,线）分开的系统。,29,30,六、漏电保护器（漏电开关）,按工作原理分为：,文字符号：,RCD,电压动作型、电流动作型,31,电流型漏电保护,32,有、无漏电保护器的空开外观区别,33,34,安装漏电保护装置的注意事项,1,、安装前应仔细检查,外壳、铭牌、接线端子、试验按钮、合格证等是否完好；,35,2,、应考虑：,额定电压、额定电流、额定分断能力、极数、环境条件以及额定漏电动作电流和分断时间,均应满足保护供电线路和电气设备运行要求。,36,漏电保护装置的接线,37,漏电保护器的使用,4,、操作手柄应灵活、可靠；,2,、接线端子不应松动；,3,、工作时不应有杂音；,1,、运行中的,RCD,应保持完好；,5,、应定期用试验按钮试验其可靠性；,6,、保护器各部分绝缘电阻均不应低于,1.5M,.,38,七、配电箱,39,40,41,配电箱、开关箱内的连接，必须采用铜芯绝缘导线。导线的颜色应为：相线,L1,（,A,）、,L2,（,B,）、,L3,（,C,）相序的颜色依次为黄、绿、红色；,N,线的颜色为淡蓝色；,PE,线的颜色为绿黄双色。导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。,配电箱、开关箱内必须设,N,线端子,(,排,),和,PE,线端子,(,排,),，,N,线端子,(,排,),必须与金属电器安装板绝缘，,PE,线端子,(,排,),必须与金属电器安装板做电气连接。,42,瓷插式熔断器 （禁用）,配电箱禁用设施,43,石板闸刀开关（禁用）,HK,型闸刀开关（禁用）,44,现场图片分享,45,常见临时用电违章现象,46,47,48,49,50,51,52,53,54,55,56,临时用电线缆禁止与金属护栏直接接触，交叉作业严重，电缆线被研压易引发触电事故,57,标准的临电施工现场,58,59,60,标准的临电施工现场,61,标准的临电施工现场,62,标准的临电施工现场,63,电缆线使用槽钢进行保护,64,能力测试（违章图片纠错）,图片中至少有一个不符合项，请指出来！,65,66,67,68,69,70,电缆快速接头安装不合理,两相插头未经过漏电保护器，使用场所不合适,71,配电箱内线缆接线不规范,一个开关控制二个负荷,出线电缆末固定，易脱落发生电气事故,72,一拖三，违反一机一闸规定,73,用电负载拆除后末及时折除配电箱引出的电源线,保护线缠绕连接不可靠，影响保护功能,74,插座保护线末接入,接线松动末上紧发热,75,
