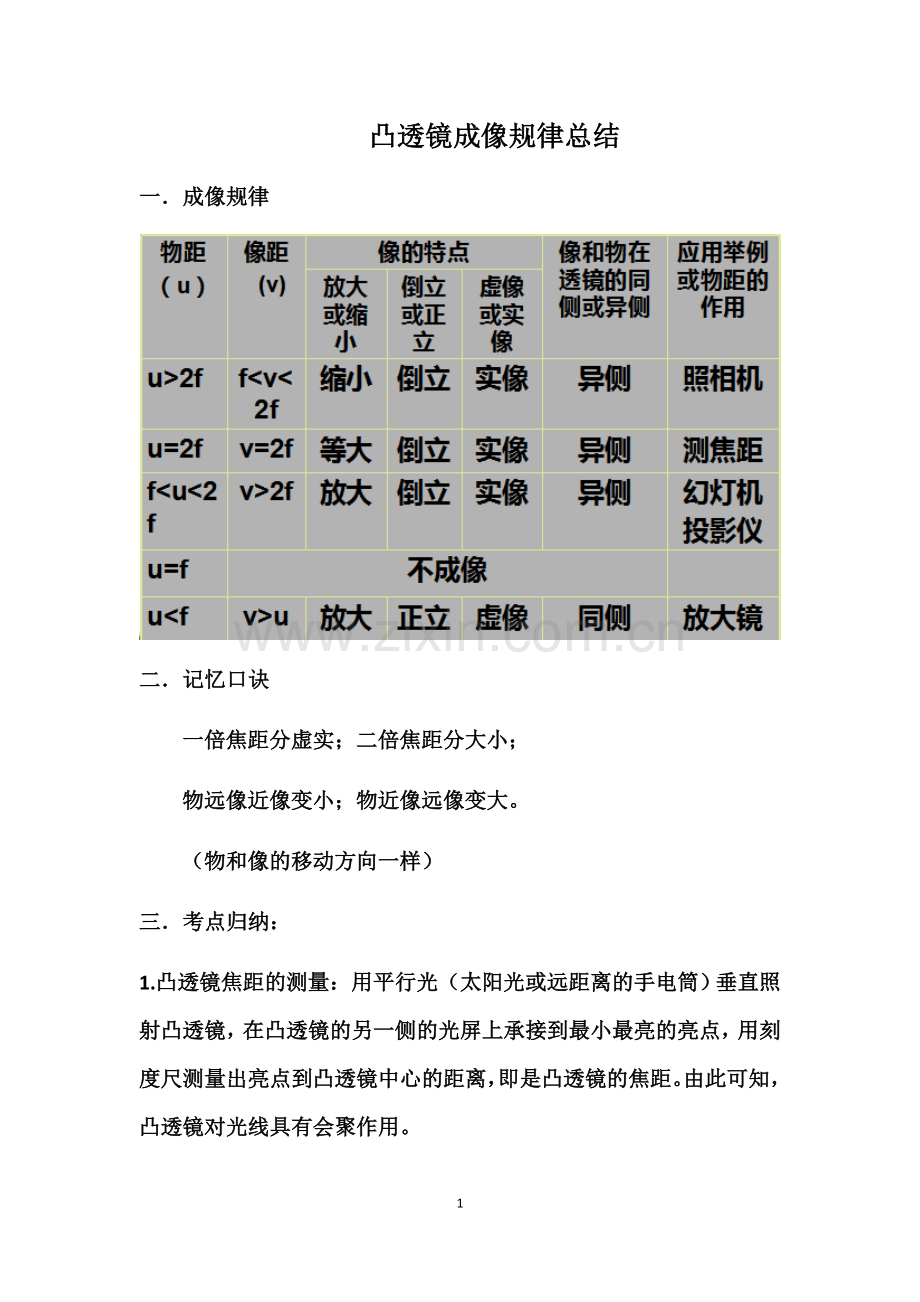

凸透镜成像规律总结
一． 成像规律

二．记忆口诀
一倍焦距分虚实；二倍焦距分大小；
物远像近像变小；物近像远像变大。
（物和像的移动方向一样）
三．考点归纳：
1.凸透镜焦距的测量：用平行光（太阳光或远距离的手电筒）垂直照射凸透镜，在凸透镜的另一侧的光屏上承接到最小最亮的亮点，用刻度尺测量出亮点到凸透镜中心的距离，即是凸透镜的焦距。由此可知，凸透镜对光线具有会聚作用。

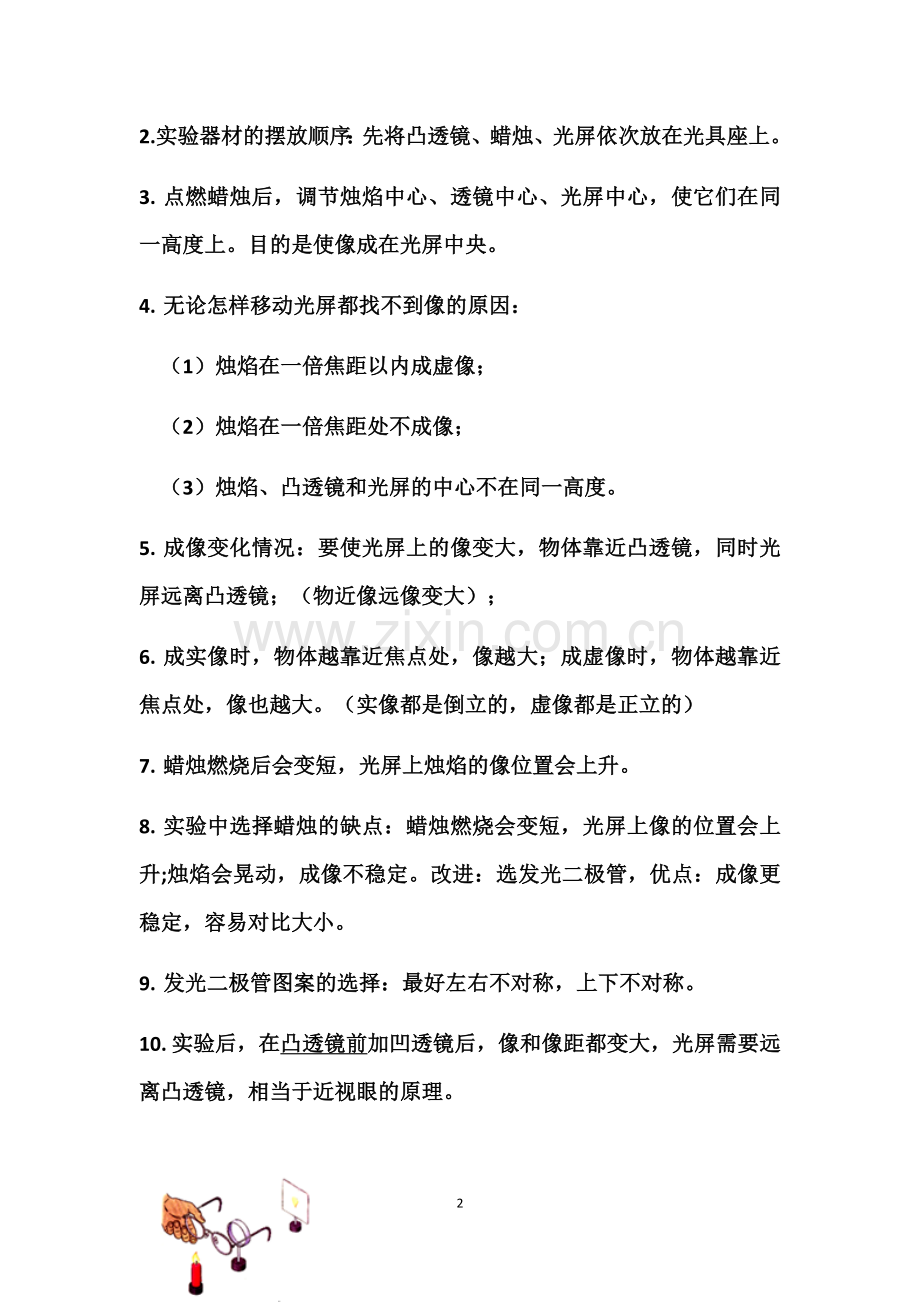

2.实验器材的摆放顺序：先将凸透镜、蜡烛、光屏依次放在光具座上。
3. 点燃蜡烛后，调节烛焰中心、透镜中心、光屏中心，使它们在同一高度上。目的是使像成在光屏中央。
4. 无论怎样移动光屏都找不到像的原因：
（1） 烛焰在一倍焦距以内成虚像；
（2） 烛焰在一倍焦距处不成像；
（3） 烛焰、凸透镜和光屏的中心不在同一高度。
5. 成像变化情况：要使光屏上的像变大，物体靠近凸透镜，同时光屏远离凸透镜；（物近像远像变大）；
6. 成实像时，物体越靠近焦点处，像越大；成虚像时，物体越靠近焦点处，像也越大。（实像都是倒立的，虚像都是正立的）
7. 蜡烛燃烧后会变短，光屏上烛焰的像位置会上升。
8. 实验中选择蜡烛的缺点：蜡烛燃烧会变短，光屏上像的位置会上升;烛焰会晃动，成像不稳定。改进：选发光二极管，优点：成像更稳定，容易对比大小。
9. 发光二极管图案的选择：最好左右不对称，上下不对称。
10. 实验后，在凸透镜前加凹透镜后，像和像距都变大，光屏需要远离凸透镜，相当于近视眼的原理。
11. 实验后，在凸透镜前加凸透镜后，像和像距都变小，光屏需要靠近凸透镜，相当于远视眼的原理。

12. 实验中在光屏上得到了清晰的像，如果用遮光布遮住透镜的一半，则屏上的像是亮度稍暗的完整的像。
13. 用该凸透镜做成像实验，把蜡烛放在凸透镜如图所示，移动光屏，光屏上出现清晰的像，若撤去光屏，则人眼在图示位置能观察到蜡烛的像。
14.完成实验后，给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像，取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，光屏应该远离透镜。
15.把蜡烛放在一倍焦点处，移动光屏，光屏上无像，但是会有大小不变的光斑。
16.把蜡烛放在一倍焦点以内，移动光屏，光屏上无像，但是会出现大小变化的光斑。

17.如图所示，若光屏上有像，像必定是倒立、缩小、实像。这时候把凸透镜固定，把光屏和蜡烛调换，则光屏上的像是倒立、放大、实像。（口诀：物近像远像变大，光屏上的像都是倒立的实像）

18.固定蜡烛和光屏，无论怎样移动凸透镜，发现光屏上都没有像，原因是：蜡烛和光屏之间的距离太小了。（理论要求：u+v≥4f）

19.如图所示切除凸透镜中间的阴影部分后，一个凸透镜变成两个小半凸透镜。切除后若保持凸透镜剩余部分位置不变，然后把蜡烛放在P点，则光屏上出现1个像。

20.在实验中，光屏上已得到清晰的像，微风吹动烛焰向自己方向摆动时，光屏上的像则远离自己方向摆动。
21.看到u-v图像，立刻可以找到一个点u=v=2f.从而知道f的值。

22.在实验中，光屏上已经得到清晰的像，这时把凸透镜稍微向下移动一点，光屏上像的位置也会向下移动一点。
