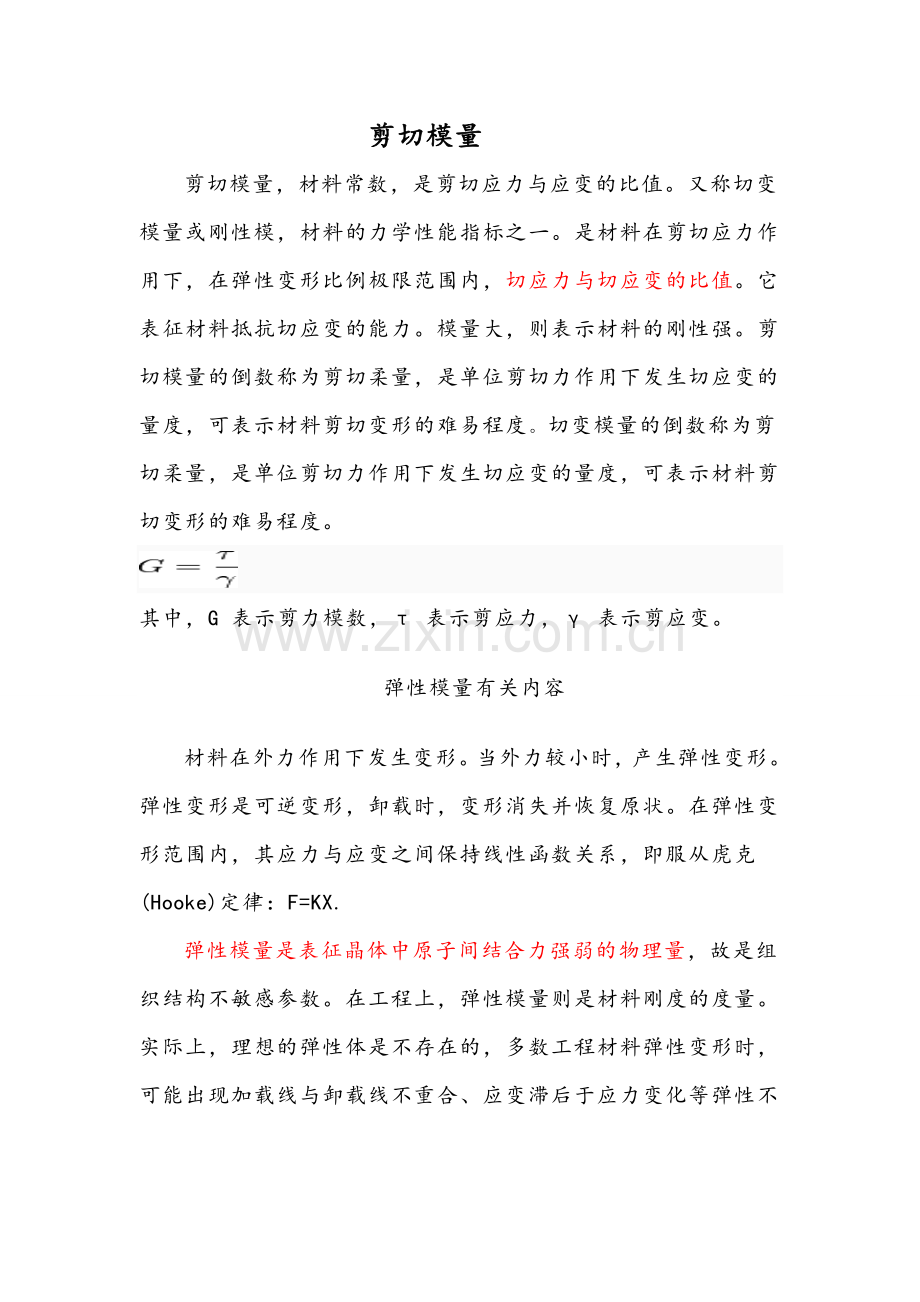

剪切模量
剪切模量，材料常数，是剪切应力与应变的比值。又称切变模量或刚性模，材料的力学性能指标之一。是材料在剪切应力作用下，在弹性变形比例极限范围内，切应力与切应变的比值。它表征材料抵抗切应变的能力。模量大，则表示材料的刚性强。剪切模量的倒数称为剪切柔量，是单位剪切力作用下发生切应变的量度，可表示材料剪切变形的难易程度。切变模量的倒数称为剪切柔量，是单位剪切力作用下发生切应变的量度，可表示材料剪切变形的难易程度。

其中，G 表示剪力模数，τ 表示剪应力，γ 表示剪应变。
弹性模量有关内容
材料在外力作用下发生变形。当外力较小时，产生弹性变形。弹性变形是可逆变形，卸载时，变形消失并恢复原状。在弹性变形范围内，其应力与应变之间保持线性函数关系，即服从虎克(Hooke)定律：F=KX.
弹性模量是表征晶体中原子间结合力强弱的物理量，故是组织结构不敏感参数。在工程上，弹性模量则是材料刚度的度量。

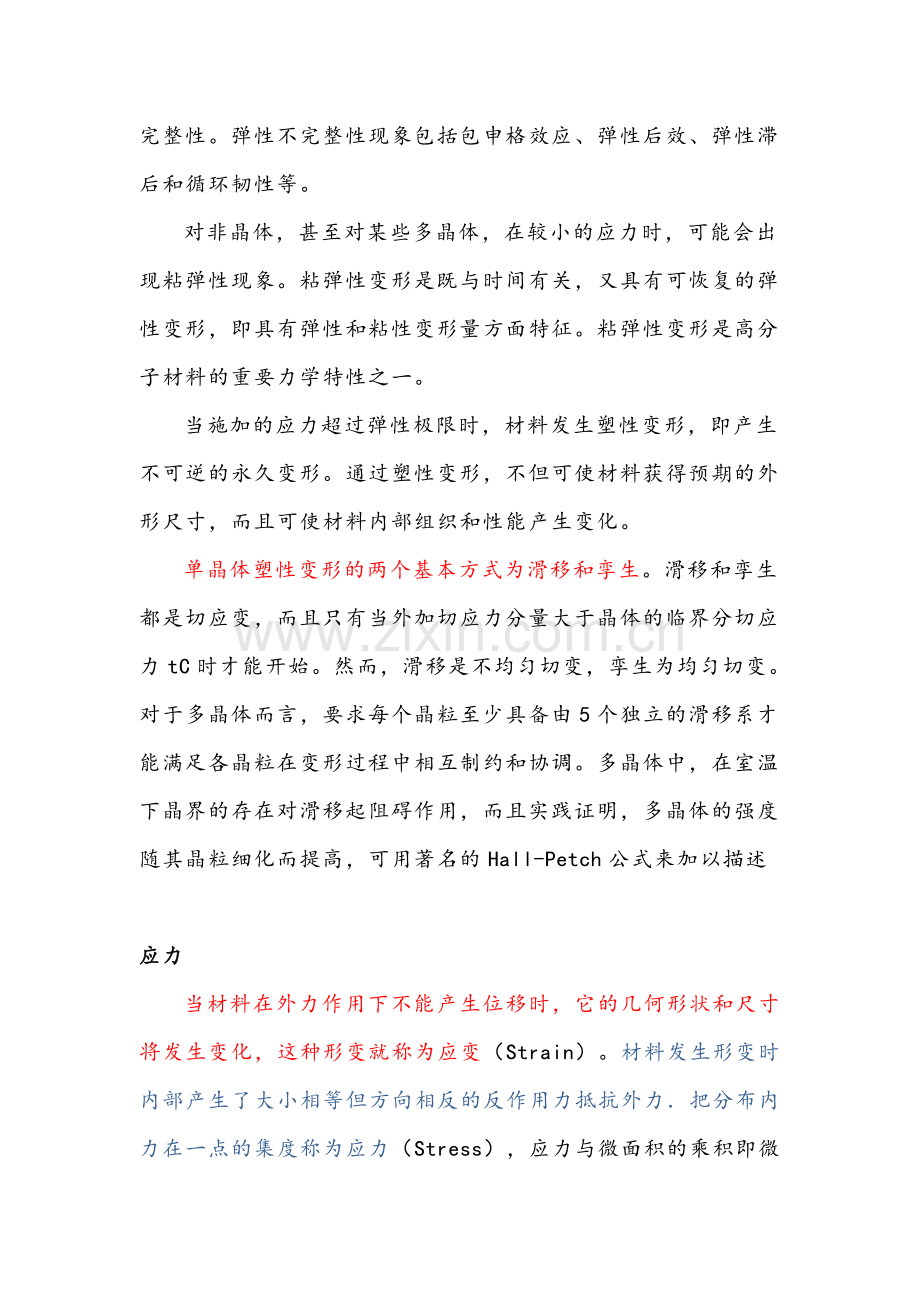

实际上，理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等。
对非晶体，甚至对某些多晶体，在较小的应力时，可能会出现粘弹性现象。粘弹性变形是既与时间有关，又具有可恢复的弹性变形，即具有弹性和粘性变形量方面特征。粘弹性变形是高分子材料的重要力学特性之一。
当施加的应力超过弹性极限时，材料发生塑性变形，即产生不可逆的永久变形。通过塑性变形，不但可使材料获得预期的外形尺寸，而且可使材料内部组织和性能产生变化。
单晶体塑性变形的两个基本方式为滑移和孪生。滑移和孪生都是切应变，而且只有当外加切应力分量大于晶体的临界分切应力tC时才能开始。然而，滑移是不均匀切变，孪生为均匀切变。
对于多晶体而言，要求每个晶粒至少具备由5个独立的滑移系才能满足各晶粒在变形过程中相互制约和协调。多晶体中，在室温下晶界的存在对滑移起阻碍作用，而且实践证明，多晶体的强度随其晶粒细化而提高，可用著名的Hall-Petch公式来加以描述

应力
当材料在外力作用下不能产生位移时，它的几何形状和尺寸将发生变化，这种形变就称为应变（Strain）。材料发生形变时内部产生了大小相等但方向相反的反作用力抵抗外力．把分布内力在一点的集度称为应力（Stress），应力与微面积的乘积即微内力．或物体由于外因（受力、湿度变化等）而变形时，在物体内各部分之间产生相互作用的内力，以抵抗这种外因的作用，并力图使物体从变形后的位置回复到变形前的位置。
应力的定义
应力定义为“单位面积上所承受的附加内力”。公式记为σ=ΔFj/ΔAi
其中，σ表示应力；ΔFj 表示在j 方向的施力；ΔAi 表示在i 方向的受力面积。
因为力是矢量，如果受力面积与施力方向相互正交则称正应力，如果受力面积与施力方向平行则称剪应力(shear stress)， 内应力:指组成单一构造的不同材质之间，因材质差异而导致变形方式的不同，继而产生的各种应力。
应变
当材料在外力作用下而又不产生惯性移动时，它的几何形状和尺寸将发生变化，这种形变就称为应变（Strain）。材料发生形变时内部产生了大小相等但方向相反的反作用力抵抗外力．把分布内力在一点的集度称为应力（Stress）。
按照应力和应变的方向关系，可以将应力分为正应力σ 和切应力τ，正应力的方向与应变方向平行，而切应力的方向与应变方向垂直。按照载荷（Load）作用的形式不同，应力又可以分为拉伸压缩应力、弯曲应力和扭转应力
正向应力与剪应力的区别：
同截面垂直的称为正应力或法向应力，同截面相切的称为剪应力或切应力。应力会随着外力的增加而增长，对于某一种材料，应力的增长是有限度的，超过这一限度，材料就要破坏。对某种材料来说，应力可能达到的这个限度称为该种材料的极限应力。极限应力值要通过材料的力学试验来测定。将测定的极限应力作适当降低，规定出材料能安全工作的应力最大值，这就是许用应力。材料要想安全使用，在使用时其内的应力应低于它的极限应力，否则材料就会在使用时发生破坏。
有些材料在工作时，其所受的外力不随时间而变化，这时其内部的应力大小不变，称为静应力；还有一些材料，其所受的外力随时间呈周期性变化，这时内部的应力也随时间呈周期性变化，称为交变应力。材料在交变应力作用下发生的破坏称为疲劳破坏。通常材料承受的交变应力远小于其静载下的强度极限时，破坏就可能发生。另外材料会由于截面尺寸改变而引起应力的局部增大，这种现象称为应力集中。对于组织均匀的脆性材料，应力集中将大大降低构件的强度，这在构件的设计时应特别注意。
应变力的测量：
应力仪或者应变仪是来测定物体由于内应力的仪器。一般通过采集应变片的信号，而转化为电信号进行分析和测量。方法是：将应变片贴在被测定物上，使其随着被测定物的应变一起伸缩，这样里面的金属箔材就随着应变伸长或缩短。很多金属在机械性地伸长或缩短时其电阻会随之变化。应变片就是应用这个原理，通过测量电阻的变化而对应变进行测定。一般应变片的敏感栅使用的是铜铬合金，其电阻变化率为常数，与应变成正比例关系。
通过惠斯通电桥，便可以将这种电阻的比例关系转化为电压。然后不同的仪器，可以将这种电压的变化转化成可以测量的数据。
对于应力仪或者应变仪，关键的指标有： 测试精度，采样速度，测试可以支持的通道数，动态范围，支持的应变片型号等。并且，应力仪所配套的软件也至关重要，需要能够实时显示，实时分析，实时记录等各种功能，高端的软件还具有各种信号处理能力。
另外，有一些仪器是通过光谱，膜片等原理设计的。
