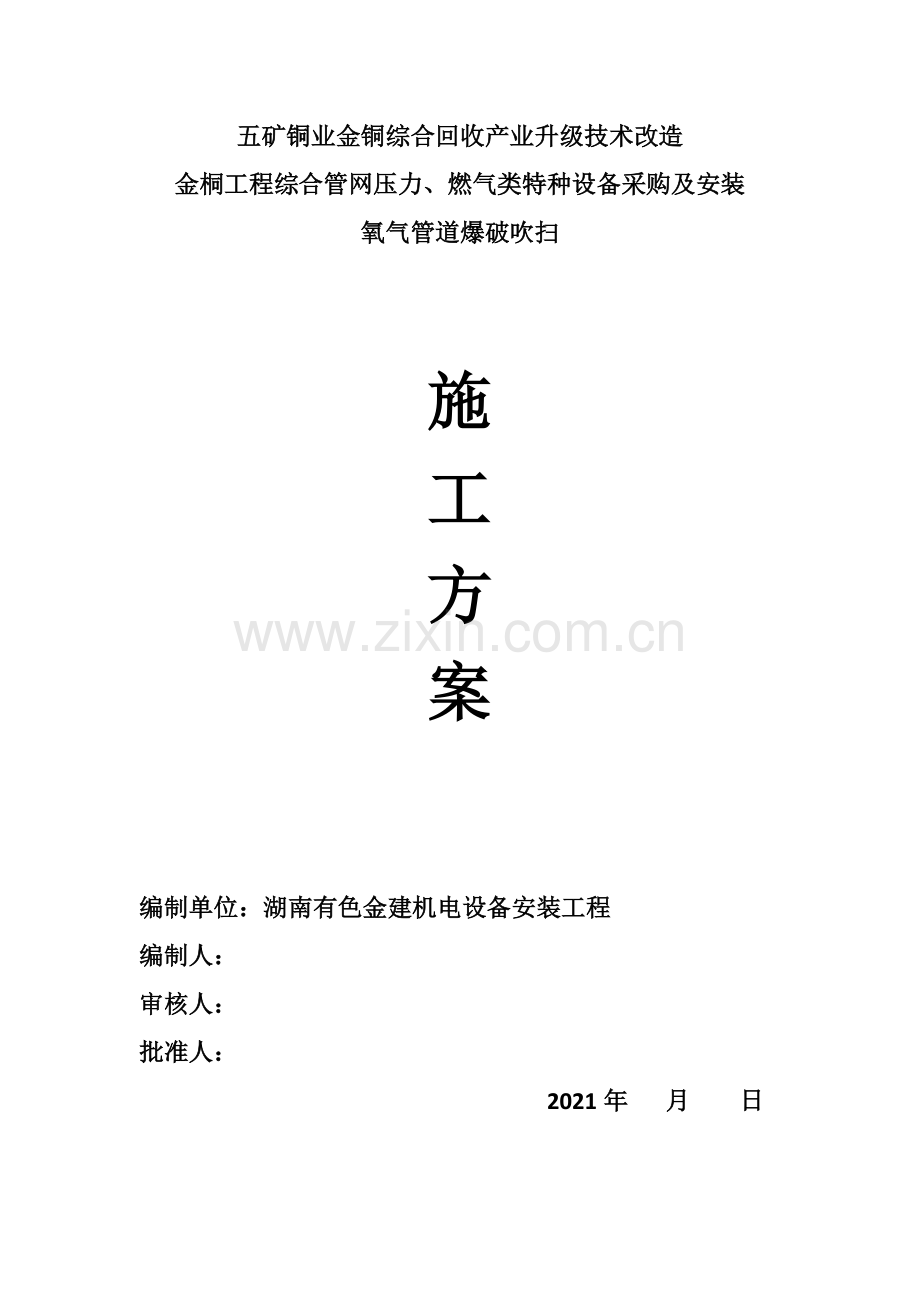

五矿铜业金铜综合回收产业升级技术改造
金桐工程综合管网压力、燃气类特种设备采购及安装
氧气管道爆破吹扫

施
工
方
案

编制单位：湖南有色金建机电设备安装工程
编制人：
审核人：
批准人：
2021年 月 日

目录
一、前言 2
二、管道爆破吹扫原理 2
三、爆破吹扫具备条件和技术要求 2
四、爆破吹扫工艺特点 3
五、爆破吹扫流程 4
六、吹扫步骤 4
七、考前须知及 5

一、前言
金铜综合回收产业升级技术改造工程综合管网〔架空管道〕包括：除氧水，除盐水管，鼓风压缩空气管，生产给水管，浓硫酸管，氮气管，凝结水管，浓水管，氧气管，软化水管，费电解液管，脱铜后液管，硫酸母液管，铜精矿溶液管，疏水管，天然气管，污酸管、消防细水雾给水管，消防灭火栓给水管，循环回水管，循环给水管，烟尘管，脱硫烟气管，制酸烟气管，压缩空气管，仪表压缩空气管，专业压缩空气管，高压蒸汽，生产蒸汽管，中水管等管道。
其中我公司安装管道有、高压蒸汽，低压蒸汽，氧气，天然气，氮气，压缩空气，除氧水，冷凝水等特种管道，现氧气管道安装已完成，接下来就要对已安装管道进展吹扫工作。
二、管道爆破吹扫原理
管道爆破吹扫是在管道末端装上比管道设计强度低多爆破片或者石棉板、牛皮纸，然后给管内注入压缩空气，逐渐升压，压力超过爆破片承受压力时，爆破片突然爆裂，管内杂物在瞬间爆破引起震动以及高速气流作用下，迅速从管口排出，反复数次，到达管内清洁目。
三、爆破吹扫具备条件和技术要求
1、爆破吹扫管道上所有管件、阀门、以及仪表一次部件已全部安装完毕，而且不能吹扫仪表阀、仪表元件和设备已经断开或隔离；
2、该管道所有焊缝无损检测已全部完成并合格；
3、该管道上所有支架已全部安装完毕，且在爆破口处有巩固稳定支架；
4、爆破方案已经监理、业主批准，并对作业人员进展了技术及平安交底；
5、确保爆破口前方必须有足够爆破空间，一般宜为10米以上距离，且爆破口要选在管道末端低点位置；
6、爆破压力一般为，爆破片购置专用爆破膜。
四、爆破吹扫工艺特点
1、吹扫介质流速高(不小于15m／s)携带力强，能吹出管内泥土、焊渣和管道低洼处残存积水及其它杂物；
2、吹扫效率高。同一规格、长度管线，一般情况下爆破吹扫4~6次即可到达清洁要求；
3、由于爆破吹扫气流速度高，不仅铁锈、杂物等被吹出。管线死角处杂物也会由于爆破时震动，被急速膨胀气流带处，吹扫质量明显提高；
4、对于大口径管道，很难找到与之相配较大气源，质量不易得到保障，爆破吹扫尤其是适用于大口径管道；
5、与其它冲洗、吹扫方法相比，爆破吹扫需用设备和手段用料少，省工省时本钱低，技术要求也不高，易于推广应用；
6、管道直径在DN100~600mm范围内中、大口径钢制工业管道均可采用。管径小于DN200mm钢管线采用该吹扫技术时也可采用电动碟阀来代替爆破片，通过快速开关阀门，即可到达与爆破吹扫同样效果。
五、爆破吹扫流程
确定爆破管道系统------安装氮气进口临时管线，压力表------安装爆破口法兰和爆破片------翻开系统上所有阀门且隔开仪表阀等------给管内进氮气------爆破吹扫------打靶检验------或不合格，再反复爆破------合格------管线恢复，本工程进气点选择在H线管廊与D线管廊交汇处，使用厂区氧气站内氮气，厂区内氮气设计工作压力为0.8Mpa，爆破吹扫最高设定压力为Mpa，所以厂区内氮气压力完全能满足要求。爆破点选择在管线2端，一端在H1柱 ，另一端 E线12 、13柱进熔炼车间位置。第一次使用爆破膜释放压力为 0.1Mpa、第二次为0.2Mpa、第三次为0.3Mpa, ，试验2次，爆破成功后，爆破膜释放压力提高道0.5Mpa爆破3次。
六、吹扫步骤
1．膜安装
1)选择适宜压力爆破膜〔一般从低到高〕。
2将膜放在选择开口处，用法兰盘或板固定好。系统在这个阶段并不要承受满压。不是所有螺栓都要使用，也不要把螺栓紧到正常使用时所需程度。
2．升压
(1)氮气从方便进入放空阀进入系统，并开场升压。
(2)升压过程应该用压力表进展监控。把几个量程为MPa压力表安装在方便观察地方。
(3)低于压力介质地方，一定要注意不要超过正常操作压力。
(4)系统压力建立以后，必须检查所有封口，阀门确保没有大泄露。
3．爆破和泄压
  压力建立起来以后，爆破膜将会凸起。此时很难确定爆破膜爆破确切压力。当膜爆破时，会带出大量锈渣，脏物和其它碎屑。取决于到达压力点和系统容积，卸压过程会持续5到30秒。然后安装更大承受压力膜以增加爆破压力，重复上述操作。最少要重复三次爆破。如果三次以后还感觉系统还不够干净，就需要重复更屡次，直到系统干净为止。
七、考前须知及平安防护措施
1、爆破吹扫压力不得大于管道设计压力。
2、每次吹扫管道长度不宜超过500m；当管道长度超过500m时，宜分段吹扫。
3、当目测排气无烟尘时，应在排气口设白布或涂白漆木靶板检验，5分钟内靶上无铁锈、尘土等其他杂物为合格.
4、吹扫管道支架需全部安装完毕，且爆破口需做临时可靠固定。
5、刚开场空气喷射初期，大量杂物和碎屑会被冲出大约50米。吹扫区必须用戒备绳围起来，人员平安撤离。泄压前至少要响报警两分钟，并且泄压过程中要一直报警。
6、有设备，如管道支架，换热器等在吹扫区域内，要在设备前竖起遮盖物，以免受到脏物和碎屑损坏。
7、区域内有很大报警噪音，必须戴耳塞。
8、所有易受到损坏内件设施，应在吹扫前要实行防护或撤除。
9、任何作业人员不得随意开启或关闭阀门；

湖南有色金建机电设备安装
2021年 月 日
