预验收
工程编

施工地点

工程名称

验收日

施工 (盖章)

监理

验收内容

验 收 结
内 容
是
否
各项技术指标是否符合设计要求

施工工艺是否

指标测试是否合格

开工资料是否齐全

是否通过验收并投入试运行

质量评定

验收小组 成员签字

整改：

一式三份站点数以附件附上

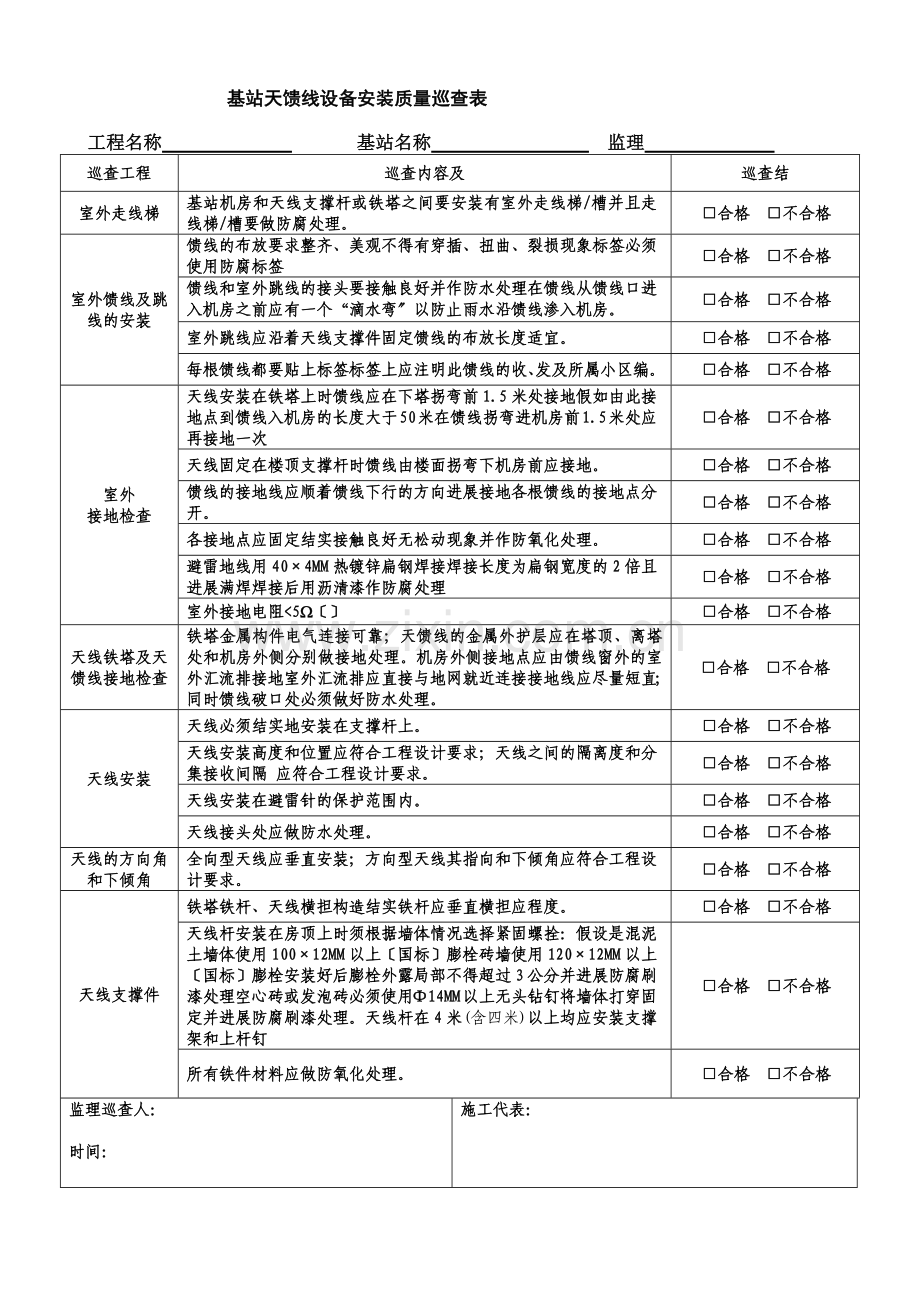

基站天馈线设备安装质量巡查表
工程名称 基站名称 监理
巡查工程
巡查内容及
巡查结
室外走线梯
基站机房和天线支撑杆或铁塔之间要安装有室外走线梯/槽并且走线梯/槽要做防腐处理。
□合格 □不合格
室外馈线及跳线的安装
馈线的布放要求整齐、美观不得有穿插、扭曲、裂损现象标签必须使用防腐标签
□合格 □不合格
馈线和室外跳线的接头要接触良好并作防水处理在馈线从馈线口进入机房之前应有一个“滴水弯〞以防止雨水沿馈线渗入机房。
□合格 □不合格
室外跳线应沿着天线支撑件固定馈线的布放长度适宜。
□合格 □不合格
每根馈线都要贴上标签标签上应注明此馈线的收、发及所属小区编。
□合格 □不合格
室外
接地检查
天线安装在铁塔上时馈线应在下塔拐弯前1.5米处接地假如由此接地点到馈线入机房的长度大于50米在馈线拐弯进机房前1.5米处应再接地一次
□合格 □不合格
天线固定在楼顶支撑杆时馈线由楼面拐弯下机房前应接地。
□合格 □不合格
馈线的接地线应顺着馈线下行的方向进展接地各根馈线的接地点分开。
□合格 □不合格
各接地点应固定结实接触良好无松动现象并作防氧化处理。
□合格 □不合格
避雷地线用40×4MM热镀锌扁钢焊接焊接长度为扁钢宽度的2倍且进展满焊焊接后用沥清漆作防腐处理
□合格 □不合格
室外接地电阻<5W〔〕
□合格 □不合格
天线铁塔及天馈线接地检查
铁塔金属构件电气连接可靠；天馈线的金属外护层应在塔顶、离塔处和机房外侧分别做接地处理。机房外侧接地点应由馈线窗外的室外汇流排接地室外汇流排应直接与地网就近连接接地线应尽量短直；同时馈线破口处必须做好防水处理。
□合格 □不合格
天线安装
天线必须结实地安装在支撑杆上。
□合格 □不合格
天线安装高度和位置应符合工程设计要求；天线之间的隔离度和分集接收间隔 应符合工程设计要求。
□合格 □不合格
天线安装在避雷针的保护范围内。
□合格 □不合格
天线接头处应做防水处理。
□合格 □不合格
天线的方向角和下倾角
全向型天线应垂直安装；方向型天线其指向和下倾角应符合工程设计要求。
□合格 □不合格
天线支撑件
铁塔铁杆、天线横担构造结实铁杆应垂直横担应程度。
□合格 □不合格
天线杆安装在房顶上时须根据墙体情况选择紧固螺拴：假设是混泥土墙体使用100×12MM以上〔国标〕膨栓砖墙使用120×12MM以上〔国标〕膨栓安装好后膨栓外露局部不得超过3公分并进展防腐刷漆处理空心砖或发泡砖必须使用Φ14MM以上无头钻钉将墙体打穿固定并进展防腐刷漆处理。天线杆在4米(含四米)以上均应安装支撑架和上杆钉
□合格 □不合格
所有铁件材料应做防氧化处理。
□合格 □不合格
监理巡查人：

时间：
施工代表：
GSM基站预验收资产确认表
工程名称 基站名称 维护
方案站名

实际站名

工程类别
□室外新建 □室外共址 □室内新建 □室内共址
详细

房屋类型
□自建房 □活动机房 □租用房 □搭建房 □无
外电类型
□高压 □380V □220V
铁塔厂家

铁塔类型

铁塔高度

BTS 主 设 备
厂家

配置
/ / /
机柜型

机柜数量
架
载频类型

新增载频板数量
块
备注

直 放 站 系 统
光纤直放站近端数量
台
光纤直放站远端数量
台
光纤直放站功率
W
无线直放站数量
台
无线直放站功率
W
干放数量
台
干放功率
W
备注

室 外 天 馈 系 统
天线厂家

天线增益
dBi
天线数量
付
美化外罩厂家

美化外罩类型

美化外罩数量
套
备注

开 关 电 源
开关电源厂家

机柜型

电源模块数量

交流配电
□非标箱〔 〕台 □交流屏〔 〕架
蓄 电 池
电池厂家

单组容量
V AH
数量
组
空 调
开 关 电 源
开 关 电 源
开 关 电 源
开 关 电 源
开 关 电 源
空调厂家

型

数量

光传输系统
厂家

型

数量

综合柜
尺寸：长 mm宽 mm高 mm
厂家

终端框
〔 〕芯〔 〕个
DDM
( )系统〔 〕块
ODM
〔 〕芯〔 〕块
跳纤模块
〔 〕芯 〔 〕个
备注

施工： 监理签字： 预验收签字盖章：

时间： 年 月 日
TD 试验网基站预验收资产确认表
方案站名

实际站名

工程类别
□室外新建 □室外共址 □室内新建 □室内共址
详细

房屋类型
□自建房 □活动机房 □租用房 □搭建房 □无
外电类型
□高压 □380V □220V
铁塔厂家

铁塔类型

铁塔高度

Node-B 主 设 备
设备厂家

配置〔载扇〕
/ /
BBU用机架厂家

BBU用机架数量

BBU型

BBU数量
架
RRU型

RRU数量
架
BBP〔〕

BBP单板数量
块
BB板〔爱立信〕

BB板数量
块
GPS天线型

GPS天线数量
个
备注

室 外 天 馈 系 统
天线厂家

天线增益
dBi
天线数量
付
美化外罩厂家

美化外罩类型

美化外罩数量
套
备注

开 关 电 源
开关电源厂家

机柜型

电源模块数量

交流配电
□非标箱〔 〕台 □交流屏〔 〕架
蓄 电 池
电池厂家

电池单组容量
V AH
数量
组
空 调
开 关 电 源
开 关 电 源
开 关 电 源
开 关 电 源
开 关 电 源
空调厂家

型

数量

光传输系统
设备厂家

型

数量

综合柜
尺寸：长 mm宽 mm高 mm
厂家

终端框
〔 〕芯〔 〕个
DDM
( )系统〔 〕块
ODM
〔 〕芯〔 〕块
跳纤模块
〔 〕芯 〔 〕个
备注

施工： 监理签字： 预验收签字盖章：

时间： 年 月 日

GSM基站主设备室内安装质量巡查表
工程名称 基站名称 监理

巡查工程
巡查内容及
巡查结
走线架安装
电缆走道的位置、高度符合工程设计要求。
□合格 □不合格
走线架均敷设接地线所有连接点电气性能良好连接点与机房的接地体的所有连接良好。
□合格 □不合格
配线架安装
配线架的安装位置应符合工程设计要求并且加有盖板。
□合格 □不合格
配线架应通过25平方毫米以上的接地线连接到机房的母线上连接点应接触良好。
□合格 □不合格
机架安装
机架安装位置符合设计要求
□合格 □不合格
机架垂直度良好
□合格 □不合格
多机架时各机架的设备面板成直线
□合格 □不合格
机架固定良好
□合格 □不合格
多机架时各机架间加固符合设计要求
□合格 □不合格
模块安装
设备的各模块安装位置正确、无损坏固定螺钉拧紧。安装数量应符合工程设计要求无模块板位应有盖板
□合格 □不合格
接地系统检查
机房接地线的布放应符合工程设计要求
□合格 □不合格
接地母线固定在走线架上无空中飞线
□合格 □不合格
接地母线应直接连在室内地线排上不经过任何设备
□合格 □不合格
设备应用35平方毫米以上的多股铜芯连接接地母线连接点应进展绝缘处理
□合格 □不合格
设备应顺着接地排方向与接地母线相接
□合格 □不合格
接地母线每个接地点只接了一个设备无两个或多个设备同时接在接地母线的同一点上
□合格 □不合格
接地线安装及工艺检查
接地线应采用外护套为黄绿相间颜色标识的电缆截面积在10mm2以下的接地线可与设备直接连接截面积在10 mm2以上的接地线与设备及地线汇流排〔包括10mm2以下的单芯或多芯PE线与地线汇流排〕连接必须加装铜鼻子；安装地线时必须对安装点外表进展打磨处理并加装平垫片和弹簧垫片确保其电气连通的可靠性〕
□合格 □不合格
接地地租检测
室内接地电阻<5W
□合格 □不合格
接地线走线检查
电源工作地线和保护地线与交流中性线分开敷设,不能相碰,更不能合用,交流中性线在电力室单独接地
□合格 □不合格
室内馈线
接地检查
馈线应通过接地线与接地母线相连连接点结实接触良好并作了绝缘处理
□合格 □不合格
馈线应顺着接地排方向与接地母线相接
□合格 □不合格
接地母线每个接地点只接了一条馈线无两条或多条馈线同时接在接地母线的同一点上
□合格 □不合格
信线布放
各种信线走线平直无明显起伏或歪斜现象没有穿插和空飞现象多余长度的连线应放入走线槽中
□合格 □不合格
线缆的插接
位置正确接触严牢靠电气性能良好
□合格 □不合格
插接端子完好无损两端有明显的标志
□合格 □不合格
射频线安装
前面板射频电缆连接正确、整齐、美观
□合格 □不合格
电源线安装
电源线应采用整段的线料不得在中间接头
□合格 □不合格
电源线规格符合设计要求布放平直连接良好。
□合格 □不合格
电源线开口鼻的焊接或压接结实端正。
□合格 □不合格
电源线和信电缆线分开布放。
□合格 □不合格
标签检查
机架和机架之间的所有连线、插头都应贴有标签标签应注明该连线的起始点和终止点标签应粘贴结实
□合格 □不合格
机房空调
安装正常使用良好
□合格 □不合格

监理巡查责任人：

巡查时间：

施工代表：

开关电源安装质量巡查表
工程名称 安装地点 监理
巡查工程
巡查内容及
巡查结
机架安装
 机架安装稳固手摇机架无摇摆感
□合格 □不合格
各机架以及互相之间安装平齐
□合格 □不合格
机架间可靠连接机架间连接螺丝拎紧
□合格 □不合格
设备板的安装
设备板安装结实紧固螺丝拎紧
□合格 □不合格
设备板安装和机柜外表平齐
□合格 □不合格
连接线的安装
各联线联接位置正确
□合格 □不合格
 联线连接结实
□合格 □不合格
各种连线布防整齐、美观
□合格 □不合格
柜内布线无裸露情况
□合格 □不合格
接地线的安装
地线连接螺栓拎紧
□合格 □不合格
到总地线的连接为顺向连接
□合格 □不合格
地线连接头不得有外露的铜线
□合格 □不合格
 地线连接头〔铜鼻子〕的制作结实
□合格 □不合格
整流模块测试
额定电流设置值
□合格 □不合格
额定电压设置值
□合格 □不合格
浮充电压设置值
□合格 □不合格
平衡电压设置值
□合格 □不合格
液晶或表头显示检查
□合格 □不合格
告警和状态检查
□合格 □不合格
风扇冷却情况检查
□合格 □不合格
功能按键检查
□合格 □不合格
过压保护设置值
□合格 □不合格
限流点设置值
□合格 □不合格
高压保护设置值
□合格 □不合格
高压告警设置值
□合格 □不合格
低压保护设置值
□合格 □不合格
一次下电设置值〔V/H〕
□合格 □不合格
低压告警设置值
□合格 □不合格
监控模块测试
液晶或表头显示正常
□合格 □不合格
告警和状态正常
□合格 □不合格
功能按键检查
□合格 □不合格
温度过高告警检查
□合格 □不合格
输出电压过高设置值
□合格 □不合格
输出电压过低设置值
□合格 □不合格
浮充电压设置值
□合格 □不合格
平衡电压设置值
□合格 □不合格
平衡充电周设置值
□合格 □不合格
充电限流
□合格 □不合格
低压断路启动
□合格 □不合格
负载分路设置
□合格 □不合格
监理巡查人：

时间：
施工代表：

蓄电池安装质量巡查表
工程名称 安装地点 监理

巡查工程
巡查内容及
巡查结
安装检查
外壳不得破损
□合格 □不合格
须有电池极性标记
□合格 □不合格
极柱不得歪斜
□合格 □不合格
电池必须有编
□合格 □不合格
电池外表不得有污物
□合格 □不合格
各电池连接必须整齐
□合格 □不合格
连接螺栓不得有松动
□合格 □不合格
电池间连接正确
□合格 □不合格
电池架必须与主地网可靠连接
□合格 □不合格
浮充状态检查
浮充总电压 V 单体平均电压 V
□合格 □不合格
单体电压 V与平均电压差 + mV
□合格 □不合格
最低单体电压 V与平均电压差 - mV
□合格 □不合格
巡查人：

时间：
施工代表：
