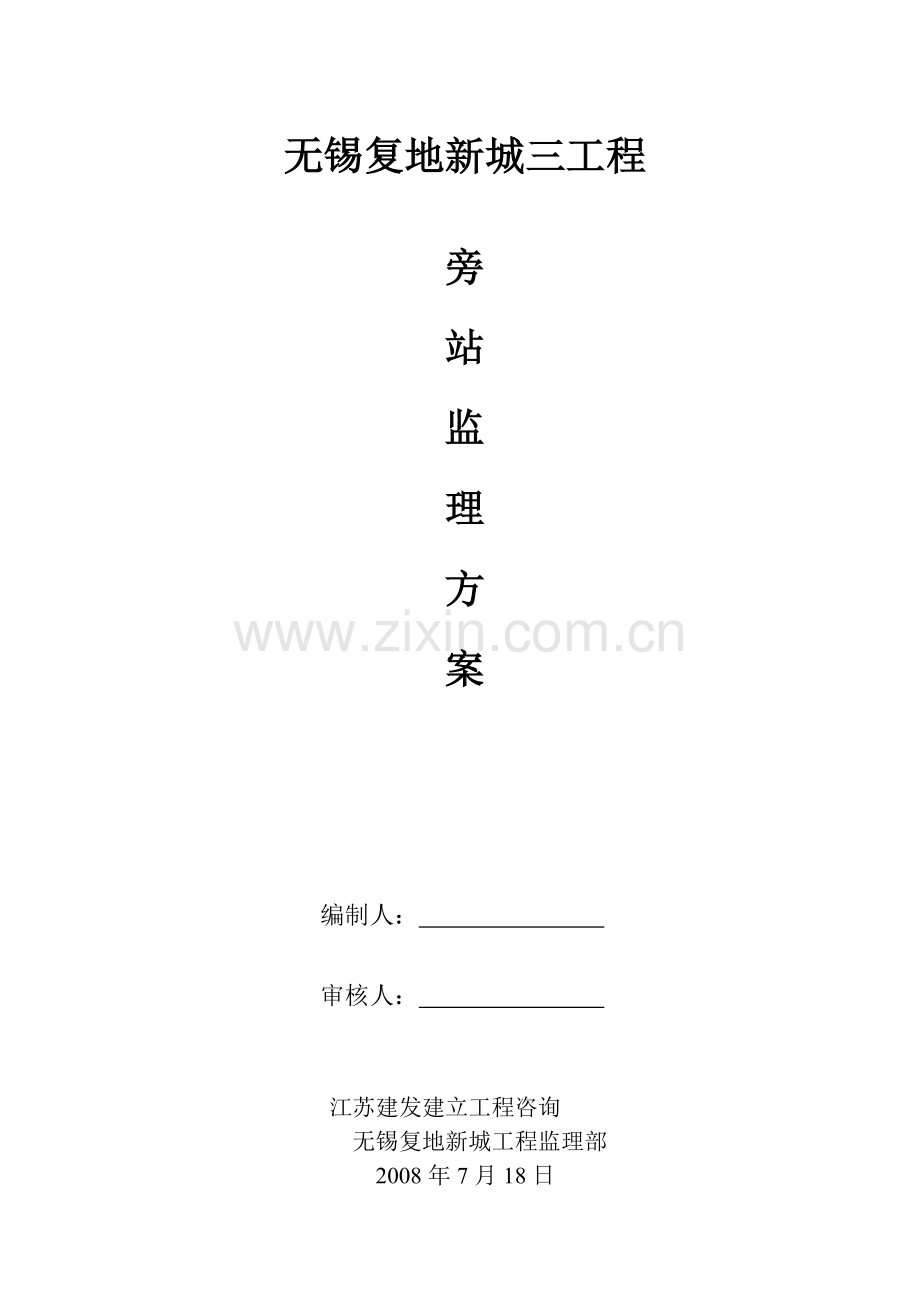

无锡复地新城三期工程旁站监理方案.doc

无锡复地新城三工程

旁
站
监
理
方
案

编制人：
审核人：

江苏建发建立工程咨询
无锡复地新城工程监理部
2008年7月18日

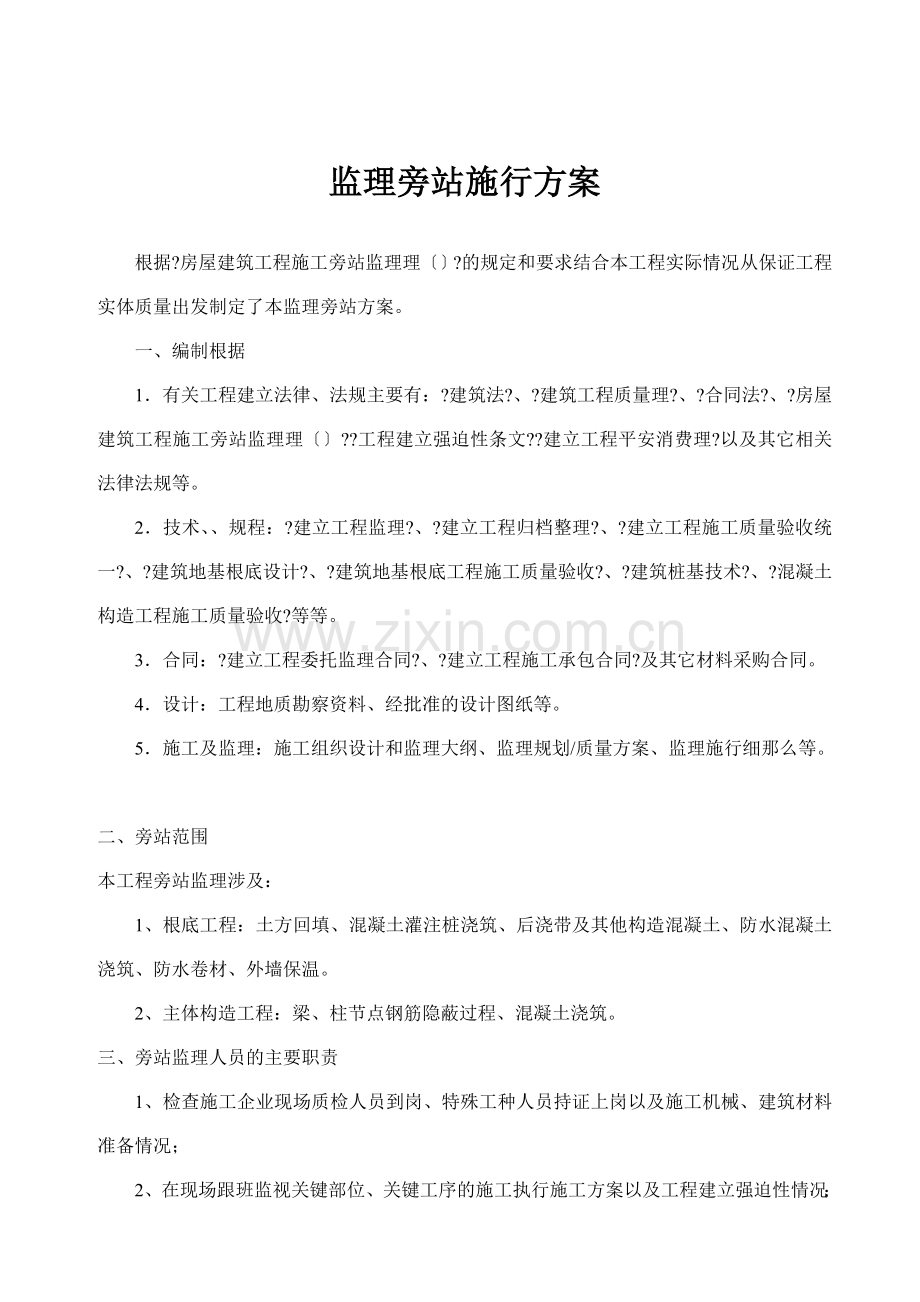

监理旁站施行方案

根据?房屋建筑工程施工旁站监理理〔〕?的规定和要求结合本工程实际情况从保证工程实体质量出发制定了本监理旁站方案。
一、编制根据
1．有关工程建立法律、法规主要有：?建筑法?、?建筑工程质量理?、?合同法?、?房屋建筑工程施工旁站监理理〔〕??工程建立强迫性条文??建立工程平安消费理?以及其它相关法律法规等。
2．技术、、规程：?建立工程监理?、?建立工程归档整理?、?建立工程施工质量验收统一?、?建筑地基根底设计?、?建筑地基根底工程施工质量验收?、?建筑桩基技术?、?混凝土构造工程施工质量验收?等等。
3．合同：?建立工程委托监理合同?、?建立工程施工承包合同?及其它材料采购合同。
4．设计：工程地质勘察资料、经批准的设计图纸等。
5．施工及监理：施工组织设计和监理大纲、监理规划/质量方案、监理施行细那么等。

二、旁站范围
本工程旁站监理涉及：
1、根底工程：土方回填、混凝土灌注桩浇筑、后浇带及其他构造混凝土、防水混凝土浇筑、防水卷材、外墙保温。
2、主体构造工程：梁、柱节点钢筋隐蔽过程、混凝土浇筑。
三、旁站监理人员的主要职责
1、检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况；
2、在现场跟班监视关键部位、关键工序的施工执行施工方案以及工程建立强迫性情况；
3、核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验等并可在现场监视施工企业进展有见证取样。
4、详细记载“旁站监理记录〞和“监理日记〞保存旁站监理原始资料。
5、本工程采用商品混凝土监理的旁站工作应延伸到商品混凝土厂实行抽查需要业建立或承包商提供交通工具。

五、旁站工作内容
1、土方回填
〔1〕材料要求：质地坚硬的碎石和爆破石渣粒径不大于每层铺设的2/3可用于表层下的填料；砂土应采用质地坚硬的中粗砂粒径为0.25-0.5mm可用于表层下的填料；粘性土〔粉质粘土、粉土〕土块颗粒不应大于5cm碎块草皮和有机质含量不大于8。回填时应控制土的最正确含水率；淤泥和淤泥质土一般不能用作填料。
〔2〕检查内容
填土的厚度控制以及压实的要求填方每层铺土的厚度和压实遍数视土的性质和使用的压〔夯〕实的机具性能而定参见以下附表。
填方每层的铺设厚度和压实遍数
2、混凝土浇筑过程
〔1〕检查配合比单的检查是否与设计相符符合后同意使用；
〔2〕在混凝土进场时——浇筑之前应进展坍落度测定泵送混凝土坍落度宜为8—18cm混凝土供给必须保证连续工作允许中断时间不得超过45min宜掺加适量的外加剂。
〔3〕混凝土倾落高度不应超过2m。
〔4〕根据天气特点要求施工准备好抽水设备、防雨、防暑、防寒等材料或物品作好混凝土养护的各项准备工作。
〔5〕混凝土浇筑应分层进展每层浇筑厚度应根据工程构造特点、配筋情况、振捣而定现列附表如下供参考。
混凝土浇筑层厚度〔mm〕表
项次
混凝土振捣
浇筑层的厚度〔mm〕
1
插入式振捣
振捣器作用部分长度的1.25倍
2
外表振动
200
3
人工振捣：
（1） 在根底、无筋混凝土或配筋稀疏的构造中
（2） 在梁、墙板、柱构造中
（3） 在配筋列的构造中

250
200
150
〔6〕施工缝位置宜留在构造受剪力较小且便于施工的部位。柱应留程度缝、梁、板、墙应留垂直缝。在施工缝处继续浇筑混凝土已浇筑的混凝土其抗压强度不小于1.2Mpa。柱子留置在根底的顶面、梁或吊车梁牛腿下面、吊车梁的上面、无梁楼板柱帽的下面。与板连成整体的大断面梁、留置在底板面以下20-30mm处。当板下有梁托时留在梁托下部。单向板留置在平行于板的短边的任何位置。有主次梁的楼板宜顺着次梁方向浇筑施工缝应留置在次梁跨度的中间三分之一的范围内。
〔7〕底板大体积混凝土浇筑时混凝土测温工作必须委托具有资质的负责测温人员还要具有上岗证并作好温差测定记录温差超过25度时应采取有效措施在混凝土外表必须覆盖2—3层草席才能缓解矛盾以确保工程质量。厚大体积混凝土的养护在炎热气候条件下还应采取降温措施。
〔8〕混凝土浇筑完毕后应在12小时内加以覆盖和浇水养护使混凝土保持足够的潮湿状态。掺用缓凝型外加剂及有抗渗性要求的混凝土不得少于14d平均气温低于5度时不得浇水。
3、梁、柱节点钢筋隐蔽过程
(1)检查焊接接头
轴心受拉、小偏心受拉杆件、普通混凝土中直径大于25mm、轻骨料混凝土中直径大于20mm的Ⅰ级钢及直径大于25mm的Ⅱ、Ⅲ级钢筋均应采用焊接接头。
焊接接头位置应互相错开：有接头的钢筋截面积占钢筋截面积的百分率〔指同一截面〕非预应力钢筋在受拉区不宜超过50；预应力钢筋在受拉区不乙超过25。
焊接接头数量限制：构件全长钢筋应尽量少设置焊接接头在受力钢筋30倍直径范围内1根钢筋不得有2个接头。
焊接接头位置限制：接头距钢筋弯曲处不应小于10倍的钢筋直径也不宜位于构件弯矩处。
直接承受中、重级工作制品吊车构件均不宜采用焊接或绑扎接头。
绑扎接头：钢筋的穿插点应用铁丝扎牢板、墙的钢筋网除靠近外围两行钢筋相交点全部绑扎外中间部分的相交点可以相间隔交织绑扎唯双向受力钢筋须全部绑扎。
绑扎接头位置应互相错开在受力钢筋直径30倍范围内绑扎接头受力钢筋截面积占受力钢筋总截面积的百分率受拉区不得超过25；受压区不得超过50。
绑扎接头位置限制：搭接长度的末端与钢筋弯曲处的间隔 不得小于钢筋直径的10倍也不宜于构件弯矩处。
绑扎接头的弯钩设置：受拉区内Ⅰ级钢筋绑扎接头末端应做成弯钩。
绑扎接头钢筋的搭接长度参见下表。

受拉钢筋绑扎接头的搭接长度
项次
钢筋类型
混凝土强度等级
C20
C25
≥C30
1
Ⅰ级钢筋
35d
30d
25d
2
月
工
纹
Ⅱ钢筋
45d
40d
35d
3
Ⅲ钢筋
55d
50d
45d
4
冷拔低碳钢丝
300mm
注：1.当Ⅱ、Ⅲ钢筋直径d＞25mm时其受拉钢筋的搭接长度应按表中数值增加5d采用。
2.当螺纹钢筋直径d≤25mm时其受拉钢筋的搭接长度应按表中值减少5d采用。
(2)钢筋的混凝土保护层厚度参见下表

钢筋的混凝土保护层最小厚度〔mm〕
环境条件
构件名称
混凝土强度等级
≤C20
C25及C30
≥C35
室内正常环境
板、墙、壳
15
梁和柱
25
露天或室内高温环境
板、墙、壳
35
25
15
梁和柱
45
35
25
有垫层
基 础
35
无垫层
70
注：轻骨料混凝土的保护层厚度应符合?轻骨料混凝土构造设计规程?JGJ12-82规定。
〔3〕锚板、埋件外锚筋、钢筋锚固长度、预埋件的检查
受拉钢筋、弯折锚筋的锚固长度应符合纵向钢筋的锚固长度规定且不少于30d〔受剪预埋件不小于15d〕。
受拉钢筋长度受限制时可在端头加焊锚板。
锚板宜采用3钢锚筋采用Ⅰ、Ⅱ级钢筋不得采用冷加工钢筋。
除受剪预埋件外锚筋不宜少于4根不宜多于4排直径不宜小于8mm、大于25mm。
〔4〕箍筋检查
弯钩角度和平直长度的检查
用Ⅰ级钢筋或冷拔低碳钢丝制作的箍筋其末端做弯钩弯钩的弯曲直径应大于受力钢筋直径且不小于箍筋直径的2.5倍无抗震要求的弯钩角度为90°有抗震要求的弯钩角度为135°。
无抗震要求的弯钩平直部分不小于箍筋直径的5倍有抗震要求的弯钩平直部分不小于箍筋直径的10倍。
〔5〕检查钢筋规格、数量是否符合设计要求。
六、旁站监理记录要求
1．记录使用江苏建立监制的施工阶段监理现场用表〔附：旁站监理记录表〕。
2．旁站记录内容应、及时、准确、全面反响旁站监理的有关情况。
3．旁站监理记录栏中部位或工序栏应详细；关键部位、关键工序的施工过程情况主要记述施工、施工工艺及质量保证措施的执行情况；质量保证体系执行情况主要记述旁站过程中施工理人员是否到位、是否按事先的要求对关键工序进展检查是否对不符合操作要求的施工人员进展催促整改是否对出现的问题采取措施进展整改等；监理工作情况主要记述旁站监理过程出的指或施工过程中出现的质量问题的处理情况。
4．旁站监理人员在施行旁站过程中应当认真履行职责对关键部位、工序加强跟班监视及时发现和处理旁站过程中出现的问题如实准确地记好旁站监理记录。凡旁站监理人员和施工现场质检员未在旁站监理记录上签字的不得进入下道工序施工。
5．旁站监理人员施行旁站时发现施工有违背工程建立强迫性行为的有权责施工立即整改；发现其施工活动已经或者危及工程质量的应当及时向监理工程师或总监理工程师再由总监理工程师下达部分暂停施工指或者采取其他应急措施。
6．旁站监理记录可参照附表执行。
七、对承包方的配合要求
1、旁站监理工作是为了保证关键部位和关键工序工程质量所采取的一种监理手段。应教育所有技术、理和施工人员从思想上重视旁站监理工作并在过程中积极配合。
2、旁站监理是建立在已有的监理质量控制程序根底上并非给承包方额外增加理工作量。因此承包方可以参照监理人员的主要职责在需要旁站的部位或工序施工前将施工方案、相关人员资质、施工机械、材料准备等情况按照江苏监理示范用表A类表的规定及时向监理部报验经监理部同意后进入工程实体施工。
3、本工程使用商品混凝土在商品混凝土的进场前的质量控制由主体工程承包商负责监理对混凝土搅拌厂进展抽查检查。钢材、外加剂复试应在该工序施工前报监理否那么不许进展钢筋绑轧工序。
4、承包方应在需要旁站监理的关键部位或关键工序进展施工前24小时通过书面工序报验的形式书面监理部。
5、施工过程的旁站监理属于“事中控制〞也是旁站监理的主要内容。要求施工将每次施工过程的主要责任人报监理部包括工程部值班负责人、质检员、平安员、值班水、电工等。过程中必须与监理部值班监理同步工作保证前场和后场均有双方人员监视作业面发现问题及时采取措施随时解决现场问题。

八、有关强迫性摘要
1、?混凝土构造工程施工质量验收?
模板及其支架应根据工程构造形式、荷载大小、地基土类别、施工设备和材料供给等条件进展设计。模板及其支架应具有足够的承载才能、刚度和稳定性能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。
模板及其支架撤除的顺序及平安措施应按施工技术方案执行。
当钢筋的品种、级别、或规格需要变更时应设计变更。
钢筋进场时应按现行?钢筋混凝土用热轧带肋钢筋?GB1499等的规定抽取试件作力学性能检验其质量必须符合有关的规定。
检查数量：按进场的批次和的抽样检验方案确定。
检验：检查合格证、出厂检验和进场复验。
对有抗震设防要求的框架构造其纵向受力钢筋的强度应满足设计要求；当设计无详细要求时对一、二级抗震等级检验所得的强度实测值应符合以下规定：
1 钢筋的抗拉强度实测值与屈从强度实测值的比值不应小于1.25；
2 钢筋的屈从强度实测值与强度值的比值不应大于1.3。
检查数量：按进场的批次和的抽样检验方案确定。
检查：检查进场复验。
钢筋安装时受力钢筋的品种、级别、规格和数量必须符合设计要求。
检查数量：全数检查。
检验：观察、钢尺检查。
九、补充防水卷材及外墙保温旁站工作内容
1、防水卷材
〔1〕材料要求：根据图纸要求屋面防水卷材为4厚SBS改性沥青卷材；后根据业主发联络单防水卷材变更为1#~6#楼上人屋面3厚本色本色APP防水卷材、不伤人屋面3厚外表带砂绿色APP防水卷材。
〔2〕检查内容：1〕检查所有进场材料的合格证和性能检测材料品种、规格、性能等应符合和验收及设计要求。
2〕对所有进场材料施工要报材料检验报审表审核并对实物进展检查：
①检查涂料防水层的基层条件质量基层应结实干净、平整不得有空鼓、松动、起砂和脱皮现象基层阴角处应做成圆弧形。
②检查涂料防水层的操作质量其与基层应粘结结实外表平整涂刷均匀不得有流淌、皱折、鼓泡、露胎体和翘边等缺陷。
③抽查涂料防水层的厚度。其平均厚度应符合设计要求最小厚度不得小于设计厚度的80。
④检查侧墙涂料防水层的保护层与防水层粘结情况应结合严粘结结实厚度均匀一致。
⑤检查天沟、檐口、落水口、泛水和立面收头等端部质量应截齐且塞入预留凹槽内并钉牢立面收头高度大于300㎜且封口严不得翘边。各转角处、变形缝、穿墙道等细部做法符合设计和要求。
⑥检查保护层〔细石混凝土、砂浆〕质量保护层应实外表平整压光并留设分格缝分隔缝面积不大于36㎡。
⑦检查屋面防水层组织安排淋水应无渗漏和积水现象。
2、外墙保温
〔1〕材料要求：EPS膨胀聚苯乙烯泡沫板厚为1#、2#、4#、6#楼30mm；3#、5#、7#楼35mm挤塑板的表观度、导热系数、抗压强度及吸水率等应符合要求燃烧性能为B2级板的外形根本平整无严重凹凸不平厚度允许偏向在5内；涂料饰面保温板容重18kg/m3面砖饰面保温板容重25kg/m3, 7#楼面砖饰面采用钢丝网.其余面砖面及一层涂料面网格布使用单层270g/m2耐碱网格布其余部位网格布使用160g/m2耐碱网格布。做法为：粘接剂FC-501+ EPS保温板+抗裂砂浆FC-500+耐碱网格布(160 g/m2或270 g/m2)+抗裂砂浆FC-500〔抗裂砂浆总厚度为4mm〕。
〔2〕检查内容：1〕基层墙体的质量应符合以下规定：
①基层墙体经工程验收到达合格质量要求；
②墙体的砼残渣和脱模剂必须清理干净；
③墙体平整度超出部分应剔凿或修补；
④墙面的门窗框、水落、进户线、预埋件、设备连接件等均应安装完毕；
2〕、保温板材与基层及各构造层之间的粘结或连接必须结实。粘结强度和连接方式应符合设计要求。板反面胶粘剂涂胶面积不得小于40％；保温板材与基层的粘结强度应进展现场拉拔试验。
3〕、当墙体节能工程的保温层采用预埋或后置锚固件固定时锚固件数量、位置、锚固深度和拉拔力应符合设计要求锚固件每平米不少于6-8个。锚栓入墙内长度不得小于50㎜塑料园盘直径不小于50㎜。后置锚固件应进展锚固力现场拉拔试验。
4〕、网格布在两道抹面砂浆中间。抹面砂浆总厚度约为4㎜〔参见以下附表〕。

旁站监理记录表 JL—Z—052
工程名称：无锡复地新城三 编：B11—
日及气候：
工程地点：文惠路
旁站监理的部位或工序：1—7/A-P轴线根底底板混凝土浇筑
旁站监理开场时间：
旁站监理完毕时间：
施工情况：
1、 施工有关工序报验完毕经各个专业监理工程师检查验收合格；
2、 准备工作〔包括材料、设备、人员等〕根本完成具备混凝土浇筑条件。

监理情况：
1、 检查进场的商品混凝土出厂质保资料齐全、标是否符合设计要求。
2、 检查进场混凝土坍落度是否符合设计要求并记录处理。
3、 现场检查混凝土浇筑振捣情况。
4、 抽查测定混凝土坍落度。
5、 见证取样混凝土试块制作。
6、 检查温差测定情况温差正常。
发现问题：
1、 钢筋保护垫块数量少。
2、 部分区段经施工人员踩塌后钢筋笼变形。
3、 浇筑完成的区域覆盖养护工作不及时。
处理：
1、 增加设置垫块；
2、 要求钢筋工立即整改处理提醒施工人员注意保护；
3、 要求立即覆盖养护。
备注：
承包：
工程经理部：
质检员〔签字〕：
年 月 日
监理：江苏建发建立工程咨询
工程监理机构：无锡复地三工程监理部
旁站监理人员〔签字〕：
年 月 日
江苏建立监制
旁站监理记录表
工程名称：无锡复地三 编：
江苏建发建立工程咨询
日及气候：
工程地点：文惠路
旁站监理的部位：
旁站监理开场时间：
旁站监理完毕时间：
施工情况：
1、 各种要求送检复试材料均已送检并检测合格。
2、 施工安排专职质检员现场跟踪检查质量问题并对存在问题及时进展整改并已对施工班组进展技术交底。

监理情况：
1、 检查各种EPS材料、粘结剂等合格证、检测及送检复试材料均符合设计及要求。
2、 检查施工专职质检员及理人员是否在岗对质量问题跟踪检查整改情况。
3、 监理对该施工过程进展全过程跟踪旁站。
发现问题：
1、 有无违背工程建立强迫性行为？
2、 有无其他影响施工质量行为？

处理：
备注：

施工企业：
工程经理部：
质检员〔签字〕：
年 月 日

监理企业：江苏建发建立工程咨询
工程监理机构： 无锡复地三监理部
旁站监理人员〔签字〕：
年 月 日
