从不同方向看立体图形(课堂PPT).ppt

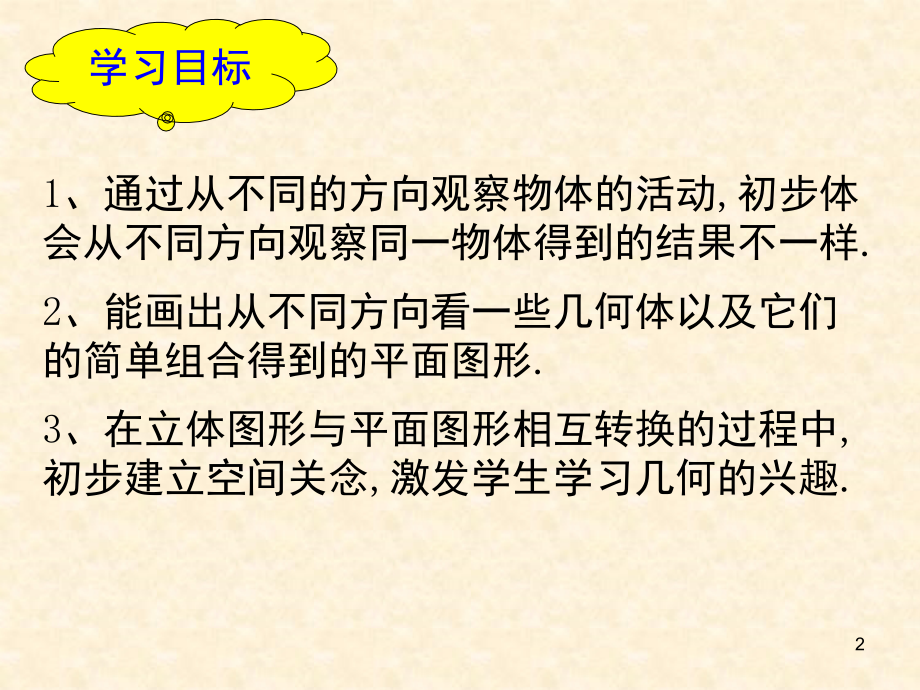

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1.4 从不同的方向看立体图形,1,1、通过从不同的方向观察物体的活动,初步体会从不同方向观察同一物体得到的结果不一样.,2、能画出从不同方向看一些几何体以及它们的简单组合得到的平面图形.,3、在立体图形与平面图形相互转换的过程中,初步建立空间关念,激发学生学习几何的兴趣.,学习目标,2,从三个方向看,从正面看,从左面看,从上面看,3,从正面、上面和侧面（左面或右面）,三个不同的方向看一个物体，然后描绘三张所看到的图，即视图，这样就把一个物体转化为平面的图形。,1.从,正面,看到的图形，称为,主视图,；,2.从,上面,看到的图形，称为,俯视图,；,3.从,侧面,看到的图形，依观看方向不同，有,左视图、右视图,但我们一般是研究,从,左面,看到的图形,即,左视图,。,一些定义,4,主视图,左视图,俯视图,例2.画出如图所示的圆锥的三视图,注意圆锥俯视图是,带圆心的圆,5,俯视图,左视图,主视图,例1.画出如图所示的圆柱的三视图,6,归纳：,三视图的作图步骤,主视图方向,1.确定主视图方向,左视图方向,俯视图方向,大家记一记,2,.从三个方面画出立体图形的三视图,主视图,左视图,俯视图,3.在图形下面写上该视图的名称,7,主视图,左视图,俯视图,我思考我进步,1、观察下面三个平面图形分别,是下面长方体的哪个视图？,8,（）,2、观察下面三个平面图形分别是下面立体图形的哪个视图？,（）,主视图,俯视图,（）,左视图,9,主视图,左视图,俯视图,试一试,请同学们画出下面图形的三视图,10,从上面看,从左面看,从正面看,主视图,左视图,俯视图,例3:探究组合图形的三视图,11,画出下面几何体的主视图、左视图与俯视图,主视图,左视图,俯视图,练一练,12,交流 心得,一路下来，大家收获不小吧！说说你的感受，让大家一起来分享，怎么样？,1、立体图形的三视图：主视图、左视图、俯视图,2、三视图的作图步骤:,(1)确定主视图方向 (2)画出该物体的三视图(3)在视图下面标上名称,3、看待问题也应从多角度多方位去观察、思考，便于作出客观、合理的评价.,13,三视图欣赏,14,15,16,T26M坦克实物及视图,17,18,共十块小正方体，你答对了吗？,探索乐园：,看下面的组合图形，想一想该物体由多少块立方体构成，并画出该物体的三视图?,19,主视图,俯视图,左视图,你画对了吗？,20,再见,goodbye,21,
