输电线路工程资料培训演示幻灯片.ppt

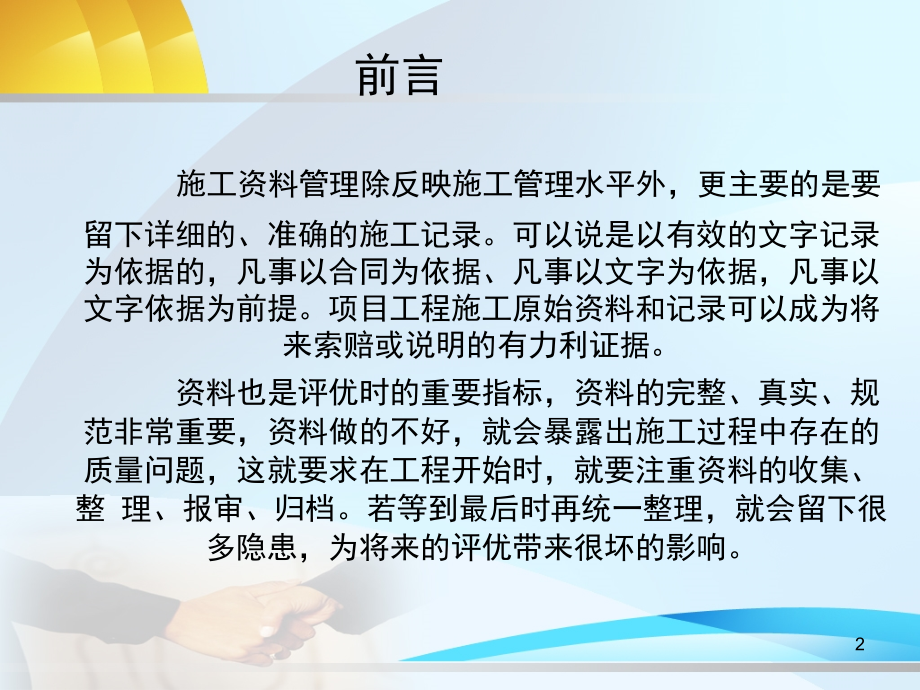

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,201,5年输电线路资料培训,三明亿源电力勘察设计有限公司监理分公司,1,前言,施工资料管理除反映施工管理水平外，更主要的是要留下详细的、准确的施工记录。可以说是以有效的文字记录为依据的，凡事以合同为依据、凡事以文字为依据，凡事以文字依据为前提。项目工程施工原始资料和记录可以成为将来索赔或说明的有力利证据。,资料也是评优时的重要指标，资料的完整、真实、规范非常重要，资料做的不好，就会暴露出施工过程中存在的质量问题，这就要求在工程开始时，就要注重资料的收集、整 理、报审、归档。若等到最后时再统一整理，就会留下很多隐患，为将来的评优带来很坏的影响。,2,资料的重要性,建设工程资料是工程竣工验收，评定工程,质量优劣,、结构及安全可靠程度，认定工程质量等级的必要条件；是对工程质量及安全事故的处理，以及对工程进行检查、维修、管理、使用、工程结算、决算、审计的重要技术依据。,因此加强工程资料管理，使其能够全面客观的反映工程的实际状况，工程资料不符合有关规定和要求的，不得进行工程竣工验收。施工过程中工程资料的验收必须与工程质量验收,同步,进行。,3,资料的及时性、真实性、完整性,（1）及时性要按分部工程或转序时，必须要检查内业资料是否与进度同步完成。,（2）真实性所有内业资料数据应与现场数据相符，特别是隐蔽签证和刀闸调整数据正确性，禁止出现施工资料人员不在现场而乱编数据。,（3）完整性要关于印发释义的通知（办文档201072 号）要求内容进行逐项验收检查，确保资料完整性。,4,资料编制注意事项：,（1）文件夹中列举了一些施工指导文件的范本，引用时，请去除与本工程实际图纸不相符或与本策划不相符的章节或文字，并不得出现其他工程的名称；,（2）文件卷、册可根据文件盒与相应资料的厚度，便于整理。,文件盒标签,、,册内目录,参考附件;,（3）建议在项目管理实施策划中增加本工程拟执行管理制度与规范标准的报审，并在项目实施过程中，由专人负责更新；,5,（4）所有姓名、日期的签署采用手写方式。,(5)工作模板中同类表式的编号填写格式要求,表式编号分两部分填写：,专业编号按各专业的拼音字母缩写,流水号,统一用三位数字填写,，,按形成的先后顺序编号，第一份为001，第二份为002，,，,6,1、,施工方案编写要求：,7,2、工程控制网测量报审表,（,测量几个要点：先整体、后局部；常复核，前一步工作没做复查下一步工作不能进行；测量步步要经过检核。测量放线在施工时尤其重要，一旦疏忽可能造成非常大的经济损失,）,主要注意施工单位测量人员是否有持证。复测结果向监理项目部报审。,3、主要测量计量器具/试验设备检验报审表,测量计量器具/试验设备,合格证书是否在有效期内。,施工现场使用的计量器具、检测设备，建立台帐,4、试验,（,检测,）,单位资质报审表,拟委托试验室的资质等级及其试验范围、法定计量部门对该试验室试验设备,出具的计量检定证明、试验人员的资格证书,。,8,5、分包单位资质报审表,（1）专业分包商如需对部分施工作业进行劳务分包，应在与施工单位签订的,专业分包,合同中明确，并按要求对劳务分包商进行,安全资质审查,，履行报批手续，经审核批准后，方可签订劳务分包合同和安全协议。,（2）劳务分包商必须自行完成所承包的任务，,不得再次分包,（,3）专业分包商必须建立符合国网公司要求的完善文件体系（包括各种技术、质量、安全等方面的文件及记录等）。,（4）劳务分包所需的施工劳,务分包商执行的技术、质量、安全等文件由施工项目部负责编制。,（5）劳务分包所需机械、起重设备由施工项目部配备。其它可由分包商自带的机械、工具等必须经施工项目部审核批准，同时具有检验合格证明。,9,6、主要材料及构配件供货商资质报审表,主要,钢材、水泥、杆塔、导线、电缆、线路瓷瓶、门窗、消防材料,等生产厂家的资质证明文件报监理项目部审查,。,7、主要设备开箱申请表,设备材料开箱检查由监理单位组织，业主项目部参与。,8、材料试验委托单,抽样按有关规定进行。委托单位及有关人员对试样的代表性、真实性负有法定责任。（,钢材、水泥、导线、瓷瓶、合成绝缘子等）,9、特殊工种/特殊作业人员报审表,所有特殊作业人员（测量、压接、登高人员上岗资格证书报监理项目部查验。）,10,10、试品/试件试验报告报验表,按规定在监理人员的见证下，对混凝土浇筑、钢筋焊接、导线压接等进行取样，送经认可的试验室试验后，将试验报告报监理项目部查验。,11、工程质量问题台帐,对施工中，各,级检查单位,提出质量问题整改完成后填写工程质量问题台帐里。,12、质量事故处理结果报验表,发生质量事故后，按照现场实际情况及时采取相应措施，,避免事故情况的进一步扩大，,同时保护好事故现场，按照质量事故调查处理流程及时上报“工程质量事故报告表”，配合做好质量事故调查、方案整改及处理工作。及时填报“处理方案报审表”、“处理结果报验表”。,11,13、设计变更、费用签证要求,严格执行公司有关管理规定，按实、即时、限时办理设计变更、费用签证手续，杜绝“回忆式”签证，必须14天内要完成。（,签证工作要求,及时办理现场签证，凡涉及经济费用支出的停工、窝工、用工签证、机械台班签证等，一定要在第一时间找现场代表核实后签证,）,严格区分设计变更和工程签证。,（,属于设计变更范畴的就应该设计单位下发设计变更通知单，所发生的费用按设计变更处理。属于工程签证的由现场施工人员签发，所发生费用按发生原因处理,）。,每个月设计变更和费用变更签证资料要有汇总表。,12,14、,工程建设标准强制性条文,（1）是,指工程建设现行国家和行业标准中直接涉及人民生命财产安全、人身健康、节能、节地、节水、节材、环境保护和其他公众利益，以及保护资源、节约投资、提高经济效益和社会效益等政策要求的条文。,（2）强制性条文具有时效性：,无论强制性条文还是强制性标准，均有一定的时效性，是不断发展变化的。在强条新版本发布之后批准的工程建设标准（包括修订标准），其中的强制性条文，将自动替代或补充原版本强条中相应的内容。,（3）强制性条文法律性：,在建设工程质量管理条例指出，强制性条文具有法规属性，不执行就是违法。,13,1、线路地质勘探与现场不符；,2、跨越线路未计算，横担跳线与杆塔构件的最小间隙不符合要求。,3、关于隐蔽工程的验收，由于无专用表格，验收检查和记录不规范，数量少于强制性条文要求（强制性条文：隐蔽工程的验收检查应在隐蔽前进行。以下内容为隐蔽工程：1 基础坑深及地基处理情况。2 现浇基础中钢筋和预埋件的规格、尺寸、数量、位置、底座断面尺寸、混凝土的保护层厚度及浇筑质量。3 预制基础中钢筋和预埋件的规格、数量、安装位置，立柱的组装质量。4 岩石及掏挖基础的成孔尺寸、孔深、埋入铁件及混凝土浇筑质量。6 液压或爆压连接接续管、耐张线夹、引流管等的检查：1）连接前的内、外径，长度；2）管及线的清洗情况；3）钢管在铝管中的位置；4）钢芯与铝线端头在连接管中的位置。）,14,4、在铁塔基础开始组立铁塔时，未满足强制性条文要求：经中间验收合格；分解组立铁塔时，应达到设计强度等级的70；整体立塔时，应达到设计强度等级的100；当立塔操作采取有效防止基础承受水平推力的措施时，允许不低于设计强度等级的70。,15,15、质量监督检查,架空输电线路杆塔组立前监督检查,架空输电线路导线架设前监督检查,架空输电线路投运前监督检查,16,综合资料,过程控制管理要求,三个项目部应注意并相互协调，达到“几个统一”：,（1）工程安全质量目标应统一；,（2）,质量通病防治项,目清单,应统一；,（3）标准工艺应用清单应统一；,（4）工程变更项目及手续应统一；,（5）各级检查、验收发现问题的整改闭环应统一；,（6）工程建设节点统计应统一。,工程各参建单位编制的策划、总结文件中，“工程概况”、“工程建设安全质量目标”均以业主单位建设管理纲要中提法为准，施工单位不对“安全质量目标”进行分解；工程开竣工时间、质量监督、过程检查验收等时间以监理单位提法为准；工程质量检验评定的单位、分部、分项（检验批）数量以施工单位提法为准。,17,综合,资料,过程控制材料问题：,1、会议纪要不能代替设计变更。,2、施工图会检会议纪要中设计答复未见设计变更单。,3、引用过期文件。,4、,施工强制条文执行计划在开工之工之后报审，应在开工之前。,5、项目实施管理规划,标准工艺策划专篇。,6、施工项目部未在作业指,导书中优先采用典型施工方法。,7、质量问题台账制度不落实：项目质量管理未建立质量问题台账，台帐内容缺质量问题描述，原因分析，处理意见，处理过程、验收情况。,18,综合,资料,过程控制材料问题：,8、项目部级交底应有项目总工进行交底，实为项目经理进行交底。,9、项目实施管理规划项目总工编写，实为项目经理编写。,10、竣工预验收发现问题未进行闭环签证。,11、,工程联系单、报审表没有编号。,19,施工创优实施细则创优目标与业主创优策划目标不一致,20,施工创优实施细则交底内容不具体、工地级仅对11人交底,21,业主、监理、设计、施工等单位标准工艺清单应用数量不一致,22,引用过期文件,三级验收报告引用标准过期（达标投产引用,2005,版，实际已经是已作废）,23,施工机械和工器具报审时间在开工之后（开工,3,月,3,日，报审,3,月,11,日）,24,质量控制资料,1,主要原材料出厂合格证及试验资料,2,隐蔽工程验收记录,3,工程质量验评记录,4,安全和功能检验资料及主要功能检查记录,。,25,钢材（筋）出厂质量合格证明书基本要求：,（,1,）结构设计施工图所配各种钢筋，必须有钢材（筋）出厂质量证明书。,（,2,）每批钢筋进场，要有钢筋质量证明书，钢材（筋）出厂质量证明书如为抄件或复印件，必须注明原件存放处、编号，并加盖经销商公章，注明抄件人姓名和抄件日期，复印件要清晰。,26,钢材进场检验的基本要求：,（,1,）每批钢筋进场后，必须按有关规定进行见证取样，送检试验，检验合格后方可使用。遵循先试验，后使用；先签字，后隐蔽的原则,（,2,）钢材复试报告上应注明材质证明单的编号或炉（批）号、代表的批量与使用的部位等,（,3,）钢筋无出厂质量证明书或钢种钢号不明的，进场后必须做机械性能和化学成分检验,27,进场复验报告要求：,1,、四章齐全（计量章、试验室资质章、有见证取样章、试验专用章）；,2,、代表数量、批次与进场一致；,3,、使用规定表式，每批代表数量最大不得超过,60t,；,4,、力学性能及重量偏差检验项目齐全；,5,、抗震设防纵向受力钢筋强度及最大力下总伸长率检验项目齐全,28,钢筋出现下列情况之一，为“不符合要求”,（,1,）不按规定提供检验报告或未进行见证取样复检的。,（,2,）代表数量与实际不符的。,（,3,）钢材力学性能检验报告中，缺少主要项目或任一指标不符合检验标准，又未按规定进行复验的。,29,钢筋出现下列情况之一，为“不符合要求”,（,1,）不按规定提供检验报告或未进行见证取样复检的。,（,2,）代表数量与实际不符的。,（,3,）钢材力学性能检验报告中，缺少主要项目或任一指标不符合检验标准，又未按规定进行复验的。,30,钢筋质量证明书复印件上未注明原件存放单位，未注明抄件人签字、抄件日期,31,复试报告中钢筋型号、批号与设计、出厂质量证明不符钢筋设计型号,HPR235,产品质量证明书型号,Q235-B,、批号,1115380F,复试报告型号,HPR300,、批号,6679,32,钢筋复试报告中未做重量偏差检验，不符合,GB50204,规定；,5.2.1,钢筋进场时，应按国家现行相关标准的规定抽取试件作力学性能和重量偏差检验，检验结果必须符合有关标准的规定。,报告中未填见证员编号和未盖有见证取样试验章,33,未见钢筋进场检测试验报告，钢筋使用跟踪记录不规范，未见钢筋焊接试验报告,34,铁塔地脚螺栓产品合格证附的原材料复检报告，未盖计量认证章，监理审批符合设计要求报告中已注明未盖计量章报告无效监理审查意见,“,组织注明齐全有效，同意进场使用,”,35,水泥出厂质量证明书基本要求：,（,1,）工程用水泥必须有出厂合格证和质量证明书。出厂合格证应包括：水泥牌号、标号、出厂日期、批号、出厂数量、合格证编号等。,（,2,）水泥出厂质量证明书应为原件，必须同时具备：盖有厂家质检部门印章的水泥出厂合格证；龄期,3d,水泥检验报告单；龄期,28d,水泥检验报告单。三者的出厂编号、出厂日期应一致。,（,3,）水泥出厂质量证明书各种项目应填写齐全，不得有漏填或错填。,36,水泥进场检验基本要求,:,（,1,）水泥进场后，除检查出厂质量证明书外，必须按有关标准的规定进行见证取样检验，合格后方可使用。严禁先使用后检验。,（,2,）有下列情况之一的水泥必须重新进行检验：水泥出厂日期超过三个月（快硬硅酸盐水泥为一个月）；水泥因存放条件不良，有受潮结块等异常现象；进口水泥。,（,3,）水泥检验必须有,3d,和,28d,检验报,37,水泥,进场复验报告要求：,1,、四章齐全（计量认证章、检测机构资质章、有见证取样试验章、试验室专用章）,2,、,3,天及,28,天强度,3,、复试报告代表数量应与进场数量一致,38,进场水泥常见问题：,水泥出厂合格证无代表数量和,28,天强度报告或,3,天强度报告与,28,天强度报告与生产日期、质量证明书编号、批号不符；,不按进场批号做复检；,水泥出厂合格证必须要有,28,天强度，否则视为不合格。,重要工程无,28,天复试报告是不允许使用的。,39,水泥复检报告中无出厂编号和出厂日期,40,水泥复检报告中未填水泥批号、出厂日期,41,水泥跟踪台账水泥生产日期与配合比报告中时间不符合,42,水泥跟踪管理记录中,C3-001,水泥共进货,200,吨，而实际领用,76.2,吨，剩余的水泥无跟踪记录，水泥跟踪管理记录追溯性不强,水泥只有,3,天检验报告，缺少,28,天检验报告；并且水泥检验报告只有,2,份数量偏少,43,进场砂、石、砖、砌块常见问题：,1,砂、石不做碱活性检验，,对处于潮湿环境和干湿交替环境的混凝土，所使用的,砂、石不做碱活性检验不符合,1,）,清水砼应用技术规程,JGJ169-2009,3.0.4,处于潮湿环境和干湿交替环境的混凝土，应选用非碱活性骨料。,（强制性条文）,44,2,）,普通混凝土用砂、石质量标准及检验方法,JGJ 52-2006,1.0.3,对于长期处于潮湿环境的重要混凝土结构所使用的,砂、石,，应进行碱活性检验。（强制性条文）,3.1.10,砂中氯离子含量应符合下列规定：（强制性条文）,1,对于钢筋混凝土用砂，其氯离子含量不得大于,0.06%,（以干砂的质量百分率计算）；,2,对于预应力混凝土用砂，其氯离子含量不得大于,0.02%,（以干砂的质量百分率计算）。,45,2,有的线路工程对砂、石材料不按进场批次进行检验或不检验，不符合,110,500KV,架空送电线路施工及验收规范,GB50233-2005,（强制性条文）,2.0.1,架空送电线路工程使用的原材料及器材必须符合下列规定：,1,有该批产品出厂质量检验合格证书,;,3,对砂石等无质量检验资料的原材料，应抽样并经有检验资格的单位检验，合格后方可采用,;,46,3,不按砖（砌块）品种型号进行复检，不符合,砌体工程施工质量验收规范,50203-2011,3.0.1,砌体工程所用的材料应有产品的合格证书、产品性能检测报告。块材、水泥、钢筋、外加剂等尚应有材料主要性能的进场复验报告。严禁使用国家明令淘汰的材料。,5.2.1,砖和砂浆的强度等级必须符合设计要求。（强制性条文）,抽检数量：每一生产厂家的砖到现场后，按烧结砖,15,万块、多孔砖,5,万块、灰砂砖及粉煤灰砖,10,万块各为一验收批，抽检数量为,1,组。,47,6.2.1,小砌块和砂浆的强度等级必须符合设计要求。（强制性条文）,抽检数量：每一生产厂家，每,1,万块小砌块至少应抽检一组。用于多层以上建筑基础和底层的小砌块抽检数量不应少于,2,组。,7.2.1,石材及砂浆强度等级必须符合设计要求。（强制性条文）,抽检数量：同一产地的石材至少应抽,48,1.10,见证取样委托单,国家电网公司输变电工程验收管理办法,见证取样要求,第四十条 原材料进场验收，必须做好原材料、半成品的第三方试验检测工作，试验检侧应执行见证取样制度。未经复试或复试不合格的原材料、半成品等不得用于工程施工。,采用新材料时，除应有产品合格证、有效的新材料鉴定证书外，还应进行必要检测。,设备进场验收执行设备材料开箱检查记录表相关内容。,49,未注明出厂编号、检验委托参数,50,1.11,试件,(,块,),相关试验报告,要求：,混凝土、砂浆配合比设计齐全、规范；,混凝土、砂浆试件（块）抗压、抗渗、抗冻试验报告齐全、规范。,钢筋连接（焊接、机械连接）试验报告（含试焊）齐全。,51,检查要点：,混凝土配合比、混凝土强度试验报告（包括抗渗、抗冻报告）内容完整，签字、盖章齐全。,按照施工图纸要求，检查混凝土配合比设计通知单及混凝土强度试验报告强度等级与工程部位、使用的原材料种类、试验编号以及其原材试验报告、试件成型日期、实际龄期、养护方法、组数、试验结果及结论是否符合设计要求和规范规定。,混凝土强度试验报告（包括抗渗、抗冻报告）检测试验单位必须签字、盖章齐全，结论明确。,52,试验报告的要求：,检测试验单位对提供的工程检测试验报告，不得出具“仅对来样负责”，“送检样品符合”等只对送检样品性能检测负责的报告。凡有上述提法的检测报告，可视为无效报告，不得作为工程质量评价依据。,53,混凝土配合比出现下列情况之一，为“不符合要求”：,（,1,）无资质试验室提供的配合比设计，或实际所用的原材料与配合比存在明显差异。,（,2,）配合比设计主要内容不全或配合比设计未按规范规定和设计要求进行。,（,3,）混凝土配合比设计的组成材料未经检验或检验结果主要指标不符合有关规,54,混凝土配合比通知单中，未填外加剂、掺合料试验报告编号、无采用依据标准,55,2,）,砂浆、混凝土试块留置、养护和抗压强度试验报告及强度评定常见问题,（,1,）砂浆试块,常见问题：,砌筑砂浆试块不按规定留置或留置数量不够；,水泥混凝土和水泥砂浆地面不按要求留置试块；,砂浆试块强度不评定；,56,（,2,）混凝土试块,常见问题：,试决留置组数不够或留置不规范；,试块报告中内容填写不全，漏写工程部位；,混凝土强度不做评定。,监理对报审表的附件不审查不负责任的随意签注意见。,57,110-500kV,架空送电线路施工及验收规范,GB 50233-2005,（强制性条文）,5.2.9,试块应在现场从浇筑中的混凝土取样制作，其养护条件应与基础基本相同。,5.2.10,试块制作数量应符合下列规定,:,1,转角、耐张、终端、换位塔及直线转角塔基础每基应取一组,;,2,一般直线塔基础,.,同一施工队每,5,基或不满,5,基应取一组，单基或连续浇筑混凝土超过,100m,时亦应取一组,;,3,按大跨越设计的直线塔基础及拉线基础，每腿应取一组，但当基础混凝土,.,不超过同工程中大转角或终端塔基础时，则应每基取一组,;,4,当原材料变化、配合比变更时应另外制作,。,58,混凝土强度试验报告出现下列情况之一，为“不符合要求”：,（,1,）未按规定留置同条件养护试件或留置组数严重不足的。,（,2,）同条件养护试件的留置部位未经各方共同选定或留置部位明显不符。,（,3,）混凝土试块留置组数严重不足以及试块试验时龄期普遍超龄。,（,4,）混凝土试块留置未进行见证取样的。,（,5,）同条件养护试块强度不符合设计要求的。,（,6,）混凝土强度报告内容不全，所缺项目造成试验报告不能对应实体结构，不能代表混凝土的真实强度。,59,（,3,）混凝土试块养护记录,常见问题：,混凝土试块养护不规范，现场混凝土试块的养护随意性较大，标养试块不在标养室养护，同条件试块不放置在代表的部位附近养护,；（试块养护累计有效温度到达,600,度后应立即送样试压，,4,月,11,日试块养护满足试压条件，但却到,5,月,22,日送样试压）。,不能正确把握同条件养护试件的等效养护龄期，混凝土养护记录不真实。,60,同条件养护,系指砼试块的养护条件与浇筑完后的砼结构或构件的养护条件等各方面相同。试块和构件在同样温度、湿度环境下进行养护，达到等效养护龄期时进行强度试验的试件。,等效养护龄期可取按日平均温度逐日累计达到,600.d,时所对应的龄期，,0,及以下温度不计入；等效养护龄期不应小于,14,天，也不宜大于,60,天。,同条件养护试块的试压强度值是反映砼结构实体强度的重要指标，其试验强度是作为继续施工及结构验收的重要依据。,61,设计强度等级,C20,同条件养护试块龄期分别为,43,天和,49,天,抗压强度分别为,17.9,和,15.1,监理审查意见“经审查，试验报告有效，试验结果合格”,62,钢筋接头出现下列情况之一，为“不符合要求”：,（,1,）不按规定提供检验报告或未进行见证取样复检的。,（,2,）钢材接头力学性能检验报告中，缺少主要项目或任一指标不符合检验标准，又未按规定进行复验的。,（,3,）机械连接和焊接连接检验报告所代表的数量与实际接头数量不符的。,（,4,）机械连接和焊连接接头所使用的焊条、焊剂、连接件（套筒）无合格证及检验报告，或连接件（套筒）的性能不符合设计要求和标准的规定,63,钢筋电焊接头力学性能检验报告中无焊工上岗证号和有见证取样章,64,地基验槽要求纪录以下内容：,（,1,）验收时间为各方共同检查验收日期。,（,2,）基槽（坑）位置、几何尺寸、槽底标高均按验收实测纪录填写。,（,3,）土层走向、厚度、土质有变化的部位，用图示加以说明。,（,4,）槽底土质类别、颜色及坚硬均匀情况。,（,5,）地下水位及水浸情况等。,（,6,）遇有古坟、钴井、洞穴、电缆、旧房基础、以及流沙等应在图中标明位置、标,高、处理情况说明或 写明变更文件编号。,65,出现下列情况之一，为“不符合要求”,：,（,1,）无验槽记录或验槽内容记录不全。,（,2,）验槽记录签证手续不齐全。,（,3,）基底持力层不能满足设计要求。,（,4,）地基处理无记录，处理后未进行检测或检测后无明确结论。,（,5,）需要进行钎探试验的无钎探记录或无打钎平面图。,66,隐,蔽验收记录中，检查意见栏内不得使用,“基本符合”或“大部分符,合”等不肯定用语，也不,能无检查意见。,常见问题：,地基验槽记录填写内容不全，大多附图简单；,验槽情况说明不详细或是无附图和说明；,无验槽结论；,签字不全，勘察单位有的不参加验槽，后补签字，应属违规行为。,67,出现下列情况之一，为“不符合要求”：,（,1,）钢筋隐蔽验收记录中，钢筋出厂质量证明编号（炉批号），复试报告编号，钢筋机械连接或焊接报告编号填写不全。,（,2,）钢筋隐蔽验收记录中，钢筋的品种、规格、数量等不符合设计要求。,（,3,）钢,常见问题：,（1）钢筋隐蔽工程有的隐蔽记录内容填写不全，只有主要钢筋的记录，,（2）有的工程多部位填的都是同样的内容，有的不填写检查验收结论。,（3）资料中,“,送货单,”,不符合标准化手册要求，且数量与报审表中的量不对应；,（4）钢筋力学性能检测报告上的代表数量与钢筋实际到货量及钢筋跟踪记录不符；,（5）缺钢筋工艺焊接试验报告；,68,隐蔽记录中接地线敷设不符合设计要求 监理签字确认,69,材料主要问题：,地脚螺栓,1、合格证数量只有945根，少于现场实际使用数量；,2、M762860mm的地脚螺栓复检报告存在底板焊缝裂纹，地脚螺栓复检报告时间在,“,2013年1月10日,”,晚于现场使用时间；,铁塔及螺栓,1、缺铁塔螺栓、脚钉、垫片质量证明文件（少合格证）。,绝缘子,1、合成绝缘子,“,FSP-200/0.8,”,少抽样检测报告。,导地线,1、导线（LGJX-300/25）合格证只有10.77吨；导线（LGJX-240/30）合格证只有0.0921吨；地线（JLB40-80）合格证只有0.019吨；合格证数量不满足要求。,2、现场使用的导线为400/35,但是到货合格证为（LGJX-300/25）。导线、地线、绝缘子、金具开箱记录负责人签字应为总监理工程师，而不是施工项目经理。开箱结论及处理意见栏为空，报审表未按照标准化模板中表格执行。铁塔开箱报审表与附件内容不一致。,导地线握着力试验报告中报审表时间与报告时间不符。,70,“验评分离、强化验收、完善手段、过程控制”的指导思想。,验评分离：,质量检验与质量评定（对工艺水平进行评价）分开；,施工工艺（可作为企业标准或推荐性标准）和质量验收的内容分开。,71,项目,组织人,参加人,填写记录,检验批,专业监理师,专业质检员、专业工长,现场检查于是记录（格式自定）、检验批质量验收记录,分项,专业监理师,项目专业技术负责人,分项工程质量验收记录,分部（重要分部）,总监,项目负责人、项目技术负责人（地基与基础分部、主体结构与节能分部）,分部工程质量验收记录,单位工程预验收,总监,各专业监理师、项目负责人、项目技术负责人,质量竣工验收、控制资料核查、安全和功能资料核（抽）查、观感验收,72,质量检验评定常见问题：,（1）质量验评项目划分不正确；,（2）验评记录填写内容不全；,填写不规范。如：不及时、不量化、简述过简、结论含糊等。,（3）验评记录填写不规范：“满足设计要求”、“符合规范”、“符合规定”等用词太多。无量化或简述。存在代签现象。,（4）质,量检查评定记录中，随意评定质量等级。,（5）验,评责任人不清楚。,（6）签字不全或一人代签。,（7）立塔自检、复检、专检时间与基础自检、复检、专检时间一致；附件安装评级施工日期、检查日期未填写。,（8）光缆测试资料整理不完善：光缆资料包括：单盘测试、熔接记录、信号衰竭测试报告。,73,（7）施工检查及评级记录中数据出入较大。,（a）现浇铁塔基础检查及评级记录，个别钢筋保护层数据有误，G7基础埋深数据有误。,（b）自立式钢管杆组立检查及评级记录，G改1耐张塔，塔偏值填写在直线塔栏目内。,（c）转角塔基础评级记录表中基面顶面高差项显示转角塔基础未设置预偏,（d）液压管施工评级检查记录表压接人员需手签字。,（e）紧线施工检查及评级记录表，弧垂数据有误（弧垂值乱填，未按实测值填写）。,（f）附件安装施工检查及评级记录表，跳线弧垂数据有误。,（g）紧线施工检查及评级记录（耐张段）#42-#56，观测档只设置1档，不符合验收规范要求，要多档观测。,（h）压接管隐蔽工程签证，压前测量值全部为一个统一值（不符合现场实测数据。,74,质量标准中的规范无编号，关键和重要项目优良率未过半，总的评级为优良。监理未验收签字已评为优良,75,混凝土强度和试块报告编号未填评级为优良,灌注桩桩体完整性未填检测报告编号,以上两项内容填写不完整整体评级为优良,76,混凝土强度未填评级为优良，规范代号填写错误,77,铁塔基础分部工程评级统计表填写的施工日期和验收签字日期不符,(,施工日期：,2012.09.20-2013.07.10,，验收签字日期为,2013.06.13),78,验评记录中所有签字均为一人代签字,79,组塔评级记录中主材弯曲检查结果无实测数值,80,基础隐蔽签证单监理单位填写意见与表格内容不符（“同意拆模”应为“同意隐蔽”）,81,隐蔽记录中接地线敷设不符合设计要求 监理签字确认,82,质量检查及评级记录中允许偏差数值多基塔填写数值均一致不符合实际情况,83,部分施工评级记录评级质量评定过程不规范、结论不正确,84,特殊作业人员监理报审表无高空作业及压接工种人员,85,施工单位基础強条执行情况未记录,86,单位、分部工程质量评级统计齐全，内容符合要求,87,88,施工单位部分照片存在安全文明施工隐患,施工单位地基验槽照片未命名，应为时间,+,单位工程名称,+,地基验槽,+,序号,89,施工单位工艺亮点照片命名错误，例：时间,+,接地引下线工艺,+,序号,施工单位公司专检照片未命名，无专检会议，部分照片与业主、监理单位重复使用,90,施工单位过程质量控制类照片命名错误，例：时间,+,单位工程名称,+,地基验槽,+,序号,业主单位竣工验收照片未命名，且缺验收会议照片,91,部分监理初检照片内容用其他替代,监理初检照片命名错误，应为时间,+,检查部位,+,检查项目,92,监理单位部分混凝土工程照片没有反应出拆模后的外观，且数量不足,(,留存尾号,3,、,6,、,9),监理单位地基验槽照片数量不足，应每基塔留存一张,93,监理单位钢筋工程照片不足，应留存塔号尾号,3,、,6,、,9,的,A,腿照片，且命名错误，应为施工杆号,+,钢筋工程,监理单位接地照片数量不足，应每基,2,张，分别反应大场景和局部细节,94,竣工验收要求,建设工程质量管理条例,建设单位收到建设工程竣工报告后，应当组织设计、施工、工程监理等有关单位进行竣工验收。,建设工程竣工验收应当具备下列条件：,（一）完成建设工程设计和合同约定的各项内容；,（二）有完整的技术档案和施工管理资料；,（三）有工程使用的主要建筑材料、建筑构配件和设备的进场试验报告；,（四）有勘察、设计、施工、工程监理等单位分别签署的质量合格文件；,（五）有施工单位签署的工程保修书。,建设工程经验收合格的，方可交付使用。,95,问题原因分析,1,在施工过程中不重视资料的及时收集整理归档。有,些工程为了能够满足工程进度的需求，工程建设各方在现场验收之后，资料员不按照国家或行业标准规范规定及时办理书面质量验收签证资料。资料的收集整理与施工不同步，而是拖拖拉拉，往往因拖拉遗忘造成资料签字不全，资料缺项、漏项现象。,96,问题原因分析,2,对工程技术资料不够重视。资料的编制与整理人员缺乏整理资料和填写资料的理论知识和经验以及懒散是造成工程技术资料乱、少、错、伪等问题的主要原因。资料不按验评范围划分收集整理，不按规范要求归档存放，胡乱地把质量保证资料和施工技术管理资料“堆放”在一起，也严重影响了单位工程施工技术资料的总体质量水平。,97,问题原因分析,3,原材料试验取样缺乏代表性。在我国现行的标准与试验规程中，对原材料试验的取样方法、取样代表数量、取样频率等均有明确的规定。但是，因为取样人员水平参差不齐，或施工单位为了整理资料方便，或施工单位为了经济利益的考虑，使得试验中取样缺乏代表性，取样频率不足，代表数量不确切的现象频繁出现，如：大批量或分几批进货的不同产地的同规格钢筋，却只有一份合格证和试验报告，达不到,混凝土结构工程施工及验收规范,的规定，钢材合格证和试验报告明显缺项，人为地造成试验报告数量少。所以试验结果不能较全面的反映工程的实际情况，有可能使某些本不合格的材料因漏检而应用于工程中，给工程种下质量隐患。,98,问题原因分析,4,施工资料和施工进度不同步。如有些项目中材料早已使用，但相应的产品合格证、质量证明及材料复试报告还没有到现场，不能在一个分项、分部工程结束后及时整理与收集有关资料；又如有些项目质量验收之后，不及时办理书面质量验收签证资料等；而是事后集中在一起用“回忆录”的形式进行收集整理，导致施工资料和现场施工进度脱节。,99,问题原因分析,5,施工资料纵、横向不交圈。施工资料是一项管理和技术并重，执行和实践交叉的跨工种的综合性工作。施工资料的编制与整理人员包括项目工程师、质检员、技术员、资料员、材料员、试验员、工长等。因每人只负责其中某一部分的整理工作，假若缺乏交流或不严格按现场施工进度同步进行，施工资料的纵向（指某人整理的某部分资料）,特别是施工资料的横向（指各工种间的施工资料）就很难交圈吻合。,100,问题原因分析,5,施工资料纵、横向不交圈。施工资料是一项管理和技术并重，执行和实践交叉的跨工种的综合性工作。施工资料的编制与整理人员包括项目工程师、质检员、技术员、资料员、材料员、试验员、工长等。因每人只负责其中某一部分的整理工作，假若缺乏交流或不严格按现场施工进度同步进行，施工资料的纵向（指某人整理的某部分资料）,特别是施工资料的横向（指各工种间的施工资料）就很难交圈吻合。,101,
