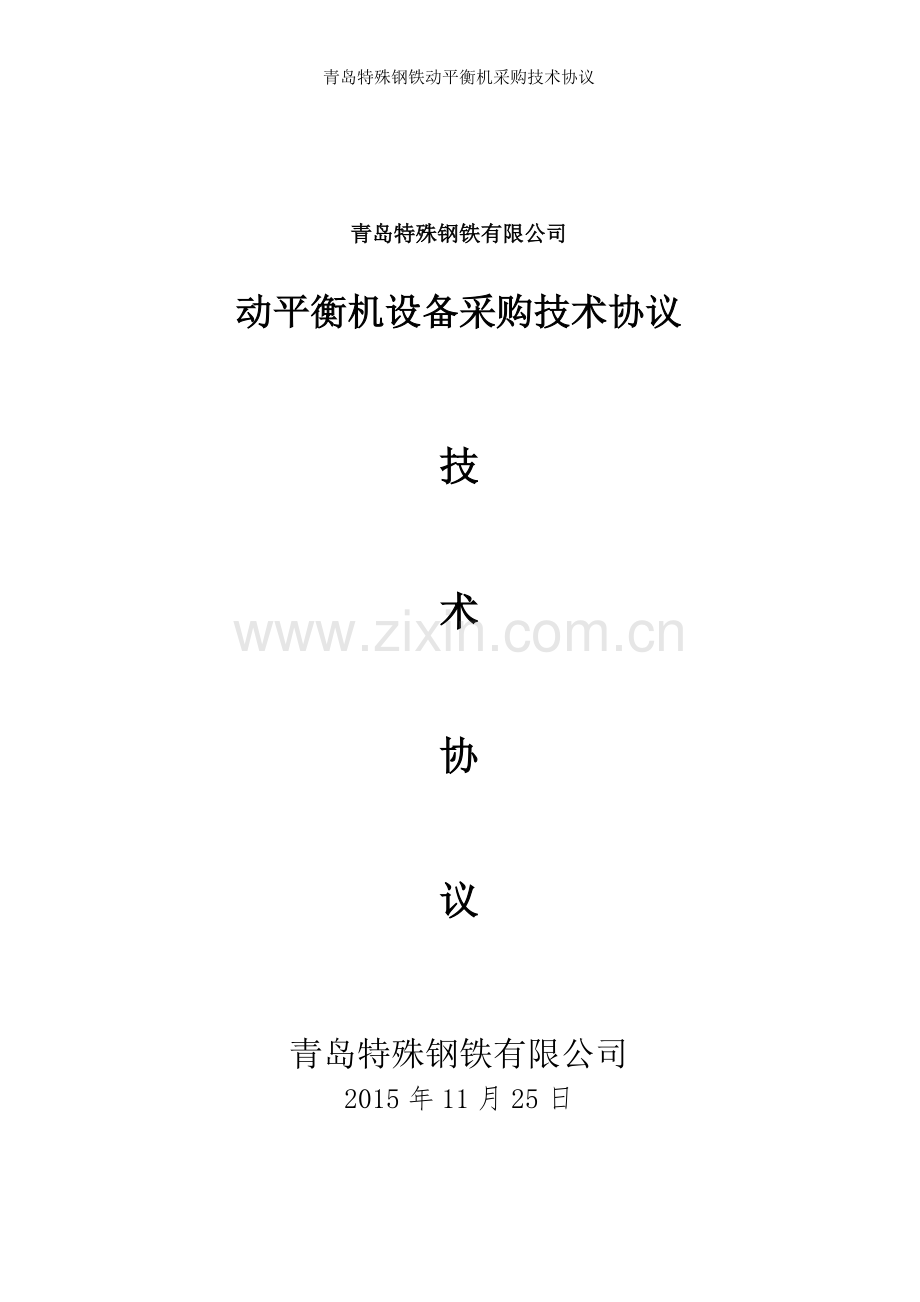

青岛特殊钢铁动平衡机采购技术协议

青岛特殊钢铁有限公司

动平衡机设备采购技术协议

技

术

协

议

青岛特殊钢铁有限公司
2015年11月25日

一：项目名称
设备动力部动平衡机采购技术协议
二：协议主体
甲方单位名称：青岛特殊钢铁有限公司
甲方代理人： 邢增金
甲方代理人联系方式：
乙方单位名称：
乙方代理人：
乙方代理人联系方式：
三、供货内容及范围：
动平衡机壹套，型号PHW-15000型万向节动平衡机(配置JP-580测试系统)。四.设备主要技术参数：
序号
技术术语名称
参数
1
平衡工件重量范围(含工装夹具)
≤15000kg
2
平衡工件最大直径
Ф2800mm
3
两支承座间最小距离
450mm
4
支承轴径范围
Ф60-400mm
5
万向联轴器端面至右支承座中心最大距离
4200mm
6
主轴转速
无极调速
7
电机功率
30kW
8
万向联轴器扭矩
2250N.m
9
最小可达剩余不平衡度(Emar)
≤2g.mm/kg
10
不平衡一次减少率
≥90%
五、设备主要功能
5.1加、去重灵活定制，可实现两校正面完全独立配置。
5.2具有反相旋转测量功能，轻松软件配置免去了做现场接线调整。
5.3工艺补偿方式齐全，可自动检测轴键、各类夹具以及传动件等转子附加件偏心，实现真正转子测量，提高测量准确性和效率。
5.4分度算法，解决叶片转子平衡问题，直接显示各叶片上不平衡量。
5.5钻孔算法，自动将不平衡量转换成孔深度，去重数量直观可操作性强。
5.6曲轴算法，配有常用四缸和六缸曲轴算法，自动推荐最优化算法，提供最低最有效平衡方案，免去传统凭经验估算，让新手也达到高产能。
5.7光针指示角度，屏幕矢量图上光针可以指示当前转子角度位置，方便用户寻找不平衡点（需另外配置硬件）。
5.8为弥补传感器以及摆架非线性，采用多重系数组合，建立与实际相符解算模型，测量时自动判断，使高低速测量误差达到最小。
5.9测量显示平衡量及角度单位可自定义，显示精度也可任意定制，实现单位实时转换，以满足不同客户需求。
5.10测量有动平衡、静平衡以及动静平衡方式可供选择。
5.11通过检测信号，自动调整系统灵敏度，与测量同步进行，且不延长测量时间，换档无跳跃，有效扩大动态范围。
5.12在传统6种支承方式(双面)基础上，扩充了3种单面支承以及单通道单面平衡机，共十种支承方式，适用范围更广泛。
5.13具有数学模型和物理模型解算方式，适用于各种硬支承和软支承平衡机。
5.14采用软硬件双重滤波，获取有效信号，新加入死区滤波算法，能快速跟踪信号并稳住，实现测量稳、准、快。
5.15专业设计摆架，有效传递机械力，坚固可靠，振动阻尼小，刚性好。
5.16高灵敏度传感器，线性度好，耐用可靠。
5.17一次标定，永久使用，允许极高初始不平衡量。
5.18平衡机专用万向联轴节传动，动力传递平稳，起动快，操作方便。
5.19适用于转子外圆不能采用圈带传动装置或是要求很大传动功率。
5.20先进电测系统，友好人机界面，功能齐全。
六、平衡主机配置：万向节平衡机由机械主体、平衡电测系统，电气控制系统等部分组成：
6.1 机械主体：
包含床身，摆架，车头箱几部分组成，工件搁置在二支承架上，由电机通过轴端皮带轮，由传动皮带通过齿轮箱万向节带动工件旋转；
为满足不同支承长度工件，两摆架可根据支承距离在底座上进行调整。两摆架上支撑板可以上下移动，以适应不同支承轴颈要求；
平衡主机箱体采用一体化结构，具有良好刚度；
6.2平衡测量系统：
JP-580主机系统采用研华工业计算机,抗干扰性强,系统稳定；
数字和矢量图形组合显示，直观，方便；
本机系统所有主要元器件采用国际知名品牌优质器件；
数据采集系统采用自动程控放大器和高性能滤波器,其动态测试范围达1：100000以上；
配置压电传感器2只：灵敏度高，安装方便；
配置日本进口光电传感器1只：灵敏度高，性能稳定。
6.3 电气控制系统：
采用变频器，变频电机，可以进行无极调速；
电控元件采用施耐德电气元件，包括空开、接触器、按钮、指示灯等，采用菲尼克斯端子排。
6.4配置清单
部件
名称
规格
数量
品牌
机械主体
床身
铸铁
1件
上海剑平
摆架
15000kg
1套(2只)
上海剑平
车头箱
铸铁
1套
上海剑平
电测系统
电测箱
JP-580
1台
上海剑平
工控机
610L
1台
研华
传感器
大号
2只
上海剑平
电控系统
变频器
37kW
1台
力普
电机
30kW
1台
上海华滨
空开、接触器、按钮、指示灯等
施耐德
1套
施耐德
6.5.设备安装使用环境：
序号
工作现场条件
条件要求
1
地基条件
需打地基，地基坚实牢固
2
安装
设备与地基牢固连接并调整水平
3
现场振动
设备安装应远离振源
4
空气
相对湿度≤90%，无腐蚀性气体成分
5
环境温度
0~45℃
6
供电电源
三相五线制，380V±10%
7
接地
要求可靠接地,接地电阻小于4欧姆
七、设备随机清单
7.1标准随机附件清单：
序号
名称
规格型号
数量
1
万向节平衡机
PHW-15000型
1台
2
电测系统
JP-580
1台
3
滚轮

4只
4
进相电源线

1根
5
基准信号线

1根
6
传感器连线

2根
7
制动电阻

1套
8
开口扳手
30
1把
9
棘轮扳手
13*13
1只
10
棘轮扳手
17*17
2只
11
内六角扳手
4，8
各1只
12
保险丝
6A
2只
7.2随机技术资料：
序号
名称
数量
1
电箱说明书
1份
2
产品说明书
1份
3
变频器说明书
1份
4
产品保修卡
1份
5
电器控制原理图
1份
6
地基安装图
1份
八、技术保证及设备验收依据：
在设备设计制造过程中，按ISO9001程序执行；同时设备设计制造及安全技术条件等均依国家和行业标准执行；设备试验、验收按有关国家标准和规范及双方技术方案中所提供技术参数要求进行。
九、服务承诺：
9.1 免费为甲方提供技术培训(培训内容：平衡基本概念、平衡机原理培训、平衡机操作培训、平衡机检验与标定培训、工装夹具安装及精度检验方法培训等)及咨询服务；
9.2 乙方免费为甲方进行系统调试；
9.3 设备质保期为发货之日起计算，设备质保期一年(易损件及因甲方操作不当引起除外)。在接到用户故障信息后：4小时内做出电话回应，72小时内赶到设备现场（特殊情况除外）；
9.4 设备一次配线、配管由甲方负责，二次配线、配管由乙方负责；
9.5 安装调试期间，乙方人员对甲方操作及维修人员2~4名进行技术培训，使甲方人员能独立完成正确操作并会合理维护保养；
9.6 质保期过后，乙方承诺为甲方提供终身有偿服务，并对所需配件提供最优惠价格；
9.7 质保期内非用户人为原因造成设备损坏，乙方免费提供维修服务，所需配件由乙方承担。
十、乙方服务内容：
10.1售前服务：技术咨询、制定初步方案、报价、与用户洽谈讨论，根据用户工艺文件制订详细技术协议书等；
10.2 售中服务：负责到用户现场调试设备、免费为用户培训操作人员及维护人员；
10.3 售后服务：技术咨询、技术指导、设备现场故障排除等；
10.3.1 非现场售后服务条款：
（1）乙方无偿提供平衡理论及操作方面技术咨询；
（2）当产品平衡品质出现问题时，供方无偿提供分析、解决方案；
（3）当设备本身出现问题时，供方无偿提供分析、处理方案；
（4）非现场售后服务响应时间不超过4小时；
10.3.2 现场售后服务条款：
（1）现场技术咨询、技术培训；
（2）现场故障分析、处理、恢复生产；
（3）现场售后服务响应时间24~72小时；
10.3.3 无偿售后服务条款：
（1）终身无偿提供“非现场售后服务条款”涵盖服务内容；
（2）一年(12个月)质保期内由于供方产品质量问题产生现场售后服务；
十一、运输及安装：
11.1 乙方负责：设备装车、运输、保险、调试等服务，并承担所有一切费用(甲方不需替乙方垫付运费等其它任何费用)；同时应保证在整个过程中安全；
11.2 甲方负责：设备卸车，根据乙方要求和提供图纸做地基处理和设备安装，同时甲方有责任按发货标签核对到货数量及设备在运输过程中是否用明显碰撞及刮伤，一旦发现有损伤应立即通知乙方。
11.3 乙方负责设备包装，包装采用标准木质结构，坚实牢固，开包后不回收；设备采用公路或水路运输，由乙方选择具有相应资质承运公司完成运输工作；
十二、本协议视为合同一部分，具备同等法律效力。本协议一式四份，甲方执三份，乙方执一份，经双方代表签字，随商务合同一起生效。
十三、解决争议方法
1、争议主要由供需双方当事人协商解决。如果协商无法解决，则按商务合同通过法律途径解决。
十四、本技术协议一式四份，甲方三份，乙方一份。
十五、本协议作为订货合同附件，经双方代表签字后生效，与合同具有同等法律效力。
十六、签约地点：青岛市

甲方：青岛特殊钢铁有限公司 乙方：
代表签字： 代表签字：
年 月 日 年 月 日
