职高二《机械基础》联考试卷及答案
一、填空题 50*0.5=25分
1、齿轮接触属于运动副中的____副。螺旋副属于运动副中的_________副。高，低
2、曲柄摇杆机构中可作为主动件的构件有______。曲柄或摇杆
3、铰链四杆机构可演化为_______、_______等机构。曲柄滑块机构，导杆机构
4、凸轮机构由凸轮、_____和______三个基本构件组成。从动件，机架
5、普通螺纹的牙型特征代号是______，牙型角为____度。M，60
6、套筒滚子链中，套筒与销轴采用_____配合，外链板与销轴采用_____配合。间隙，过盈
7、齿轮传动的基本要求是（1）_______________（2）_______________。传动平稳，承载能力强
8、滚动轴承结构通常由______，______，______和保持架组成。内圈、外圈、滚动体
9、阶梯轴上截面变化的部分称为______ ，它对轴上的零件起 _____ 作用。轴肩，轴向定位
10、液压传动是以_________为工作介质，利用液体的_________，通过_________的变化实现动力传递的。液压油；压力；密封容积。
11、液压传动系统是由（1）_________（2）_________（3）_________和辅助元件等四个部分组成。动力部分，执行部分，控制调节部分
12、液体在系统的液阻，会造成油液的_________损失，它主要表现为_________。能量，压力损失
13、常用的密封方法有_________、_________两大类。间隙密封，密封圈密封
14、带轮通常由轮缘、______和______组成。轮辐，轮毂
15、带传动的张紧装置有______张紧装置和______张紧装置。调节中心距，张紧轮
16、轮系的类型有________轮系、________轮系。定轴，周转
17、渐开线直齿圆柱齿轮的正确啮合条件为_____________，亦可表达为___________。模数及压力角均相等；m1=m2,α1=α2
18、 B2240表示________，标准长度为________。B型V带，2240mm
19、开式齿轮失效的主要形式是_________。闭式齿轮失效的主要形式是_________。赤面磨损，赤面点蚀
20、在主平面内，蜗轮蜗杆传动相当＿＿＿＿＿传动。齿轮齿条
21、齿轮轮齿的失效形式主要有________，________，_______,轮齿折断，齿面塑性变形等。齿面点蚀，齿面磨损，齿面胶合
22、凸轮轮廓曲线是根据___________的运动规律来设计的。从动件
23、键B16×100GB1096，其中B代表_________，16代表_______，100代表__________。B型键，键宽为16mm，键长为100mm
二．选择题 25*2=50分
1.铁路车辆的车轮轴是______。A
A、心轴 B、转轴 C、传动轴

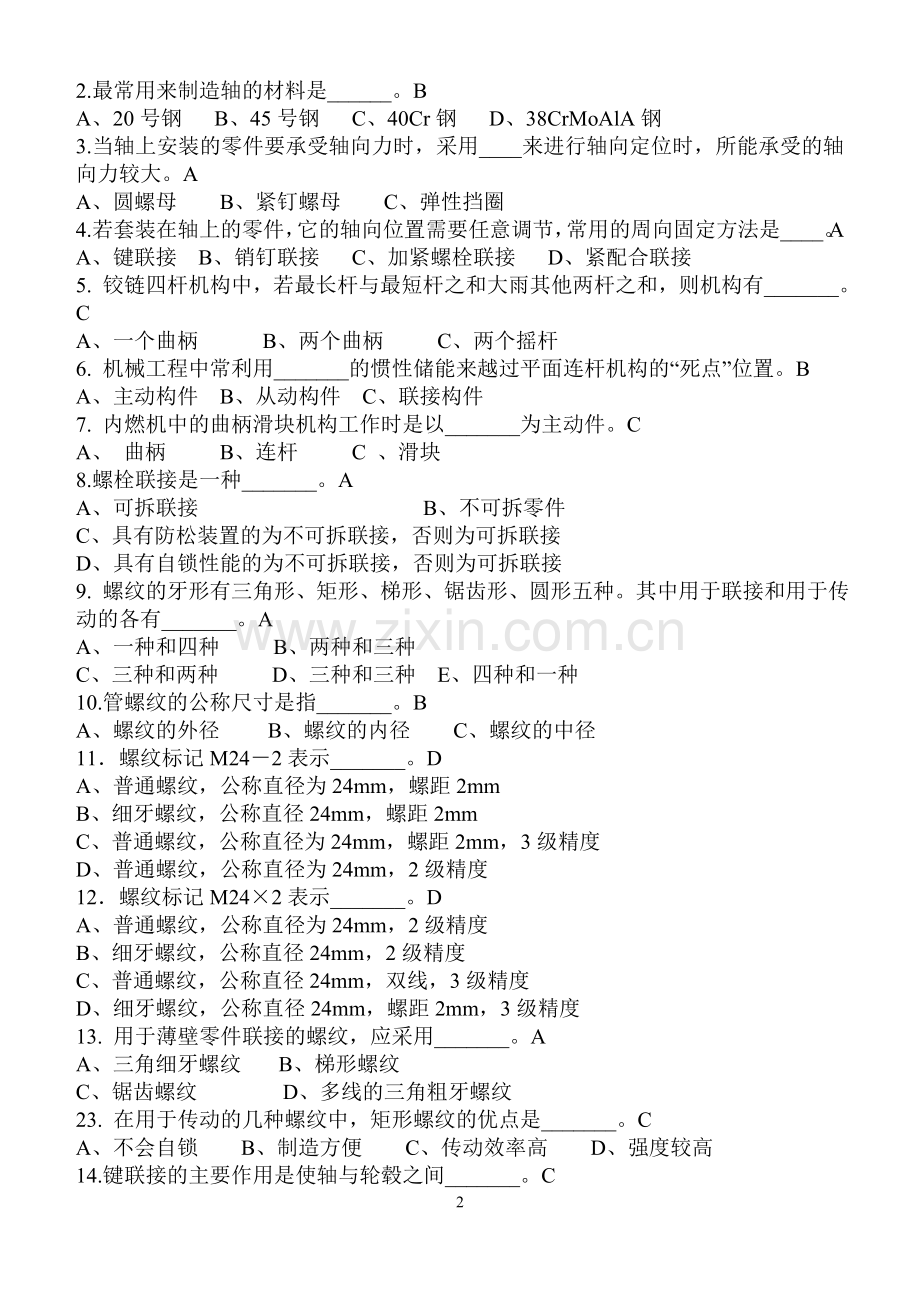

2.最常用来制造轴的材料是______。B
A、20号钢 B、45号钢 C、40Cr钢 D、38CrMoAlA钢
3.当轴上安装的零件要承受轴向力时，采用____来进行轴向定位时，所能承受的轴向力较大。A
A、圆螺母 B、紧钉螺母 C、弹性挡圈
4.若套装在轴上的零件，它的轴向位置需要任意调节，常用的周向固定方法是____。A
A、键联接 B、销钉联接 C、加紧螺栓联接 D、紧配合联接
5. 铰链四杆机构中，若最长杆与最短杆之和大雨其他两杆之和，则机构有_______。C
A、一个曲柄 B、两个曲柄 C、两个摇杆
6. 机械工程中常利用_______的惯性储能来越过平面连杆机构的“死点”位置。B
A、主动构件 B、从动构件 C、联接构件
7. 内燃机中的曲柄滑块机构工作时是以_______为主动件。C
A、 曲柄 B、连杆 C 、滑块
8.螺栓联接是一种_______。A
A、可拆联接 B、不可拆零件
C、具有防松装置的为不可拆联接，否则为可拆联接
D、具有自锁性能的为不可拆联接，否则为可拆联接
9. 螺纹的牙形有三角形、矩形、梯形、锯齿形、圆形五种。其中用于联接和用于传动的各有_______。A
A、一种和四种 B、两种和三种
C、三种和两种 D、三种和三种　E、四种和一种
10.管螺纹的公称尺寸是指_______。B
A、螺纹的外径　　 B、螺纹的内径　　C、螺纹的中径
11．螺纹标记M24－2表示_______。D
A、普通螺纹，公称直径为24mm，螺距2mm
B、细牙螺纹，公称直径24mm，螺距2mm　
C、普通螺纹，公称直径为24mm，螺距2mm，3级精度
D、普通螺纹，公称直径为24mm，2级精度
12．螺纹标记M24×2表示_______。D
A、普通螺纹，公称直径为24mm，2级精度　　
B、细牙螺纹，公称直径24mm，2级精度
C、普通螺纹，公称直径24mm，双线，3级精度　　
D、细牙螺纹，公称直径24mm，螺距2mm，3级精度
13. 用于薄壁零件联接的螺纹，应采用_______。A
A、三角细牙螺纹 　 B、梯形螺纹　
C、锯齿螺纹 D、多线的三角粗牙螺纹
23. 在用于传动的几种螺纹中，矩形螺纹的优点是_______。C
A、不会自锁　　B、制造方便　　C、传动效率高　　D、强度较高
14.键联接的主要作用是使轴与轮毂之间_______。C
A、沿轴向固定并传递轴向力
B、沿轴向可做相对滑动并具有导向作用
C、沿周向固定并传递扭矩 D、安装与拆卸方便
15. 一对齿轮要正确啮合，它们的______必须相等。　D
A、直径　 B、宽度　 C、齿数　 D、摸数
16．开式齿轮传动的主要失效形式是_______。 C
A、轮齿疲劳折断 B、齿面点蚀
C、齿面磨损 D、齿面胶合 E、齿面塑性变形
17．高速重载齿轮传动中，当散热条件不良时，齿轮的主要失效形式是_______。 D
A、轮齿疲劳折断 B、齿面点蚀
C、齿面磨损 D、齿面胶合 E、齿面塑性变形
18．齿轮传动中，轮齿的齿面疲劳点蚀损坏，通常首先发生在_______。  D
A、接近齿顶处 B、接近齿根处
C、靠近节线的齿顶部分 D、靠近节线的齿根部分
19. 带传动主要是依靠＿＿来传递运动和功率的，B
A、带和两轮之间的正压力 B、带和两轮接触面之间的摩擦力
C、带的紧边拉力 D、带的初拉力
20. 带传动采用张紧轮的目的是＿＿。D
A、减轻带的弹性滑动 B、提高带的寿命
C、改变带的运动方向 D、调节带的初拉力
21. 与齿轮传动和链传动相比，带传动的主要优点是＿＿。A
A、工作平稳，无噪音 B、传动的重量轻
C、摩擦损失小，效率高 D、寿命较长
22.与齿轮传动相比较，_____不能不作为蜗杆传动的优点。D　
A、传动平稳，噪音小　 B、传动比可以很大
C、在一定条件下能自锁　 D、传动效率高
23、液压传动系统中，压力损失与（ ）有关。B
A、与液阻和流量 B、仅与液阻 C、仅与流量
24、不能成为双向变量泵的是（）。A
A．双作用叶片泵 B．单作用叶片泵
C．轴向杜塞泵 D．径向柱塞泵
25、活塞有效作用面积一定时，活塞的运动速度取决于（）。C
A．液压缸中油液的压力 B．负载阻力的大小
C．进入液压缸的流量 D．液压泵的输出流量
三、判断题 15*1=15分
1、液压传动常利用改变液阻的方法控制流量和压力。（ ）×
2、液控顺序阀可以成为卸荷阀使用。（ ）√
3、液压系统某处有几个并联的负载时，该处压力的大小取决于克服负载的各个压力值的和（ ）×
4、各种双曲柄机构全部有死点位置。（ ）×
5、曲柄摇杆机构中的摇杆，在两极限位置之间的夹角φ，叫做摇杆的摆角。（ ）√
6、在实际生产中，机构的死点位置的原因是由于主动力小于转动阻力。（ ）×
7、棘轮机构，必须有止回棘爪。（ ）×
8、外啮合槽轮机构槽轮的转向与曲柄转向相反，内啮合槽轮机构槽轮的转向与曲柄转向相同。（ ）√
9、传动比是从动轮与主动轮的转速之比。（ ）×
10、在安装V带时，可强行撬，使其达到张紧状态。（ ）×
11、滚动轴承的寿命及基本额定寿命在本质上是一回事。（ ）×
12、带传动的传动比准确性高，但传动效率较低。（ ）×
13、为了使带有一定的疲劳寿命，带轮的直径不宜过大。（ ）×
14、渐开线齿轮基圆上的压力角等于20度。（ ）×
15、两齿轮的中心距作任意变化，不会影响齿轮的传动。（ ）×
四、简答题 5*3=15分
1、何谓铰链四杆机构？它的基本形式有哪几种？
答案：由四个构件通过铰链（转动副）联接而成的机构即铰链四杆机构；它的基本形式有曲柄摇杆机构、双曲柄机构和双摇杆机构
三种类型。
2、常用的三角带的工作原理及张紧方法？
答案：常用的三角带的工作原理是依靠带的两侧面与带轮轮槽侧面相接触工作的；其张紧方法有：（1）调整中心距；（2）使用张紧轮；
3、帕斯卡原理的内容是什么？
答案：原理内容是：在密闭容器中的静止油液，当一处受到压力作用时，这个压力将通过油液传到连通器的任意点上，而且其压力值处处相等。
4、要保证油压泵正常工作，必要满足的条件是什么？
答案：（1）应具备密封容积；（2）密封容积能交替变化；（3）应有配流装置；（4）吸油过程中，油箱必须和大气相通。
5、螺纹联接的防松方法有哪些？
答案：螺纹联接的防松方法有增大摩擦力和机械防松两类。前者可采用弹簧垫圈、双螺母防松；后者可采用止动垫片、圆螺母加止动垫圈等方法。
五、综合题 3*5=15分
1、如图所示，判断四杆机构都是什么机构？为什么？

（a） (b) (c) (d)

答案：（a）为双曲柄机构。因LMAX + LMIN=40+110<70+90，且最短杆为机架；
（b）为曲柄摇杆机构。因LMAX + LMIN=45+120<70+100，且最短杆的相邻杆为机架；
（c）为双摇杆机构。因LMAX + LMIN=50+100>70+60，无论哪杆为机架均为双摇杆机构；
（d）为双摇杆机构，因LMAX + LMIN=50+100<70+90，且最短杆的相对杆为机架；
2、有一标准直齿圆齿轮m=4mm，Z=32，求d, h, da, df ,s 。
答案：d=m Z=4×32=68 mm
h= ha+ hf= 2.25m=9 mm
da= m（Z+2）=4（32+2）=136 mm
df = m（Z－2.5）=4（32－2.5）=118 mm
s=∏m/2=6.28 mm
3、在图示的轮系中，已知各齿轮的齿数分别为Z1=18、Z2=20、Z2'=25，Z3=35,Z3'=2(右旋)、Z4=40，且已知n1=100转／分(A向看为逆时针)，求轮4的转速及其转向。

答案：i14 =z2 z3 z4 / z1 z2’ z3’ =31.1
又i14=n1/n4,有n4=3.2r/min
轮4转向为顺时针
