常用光纤接头和冷接子.ppt

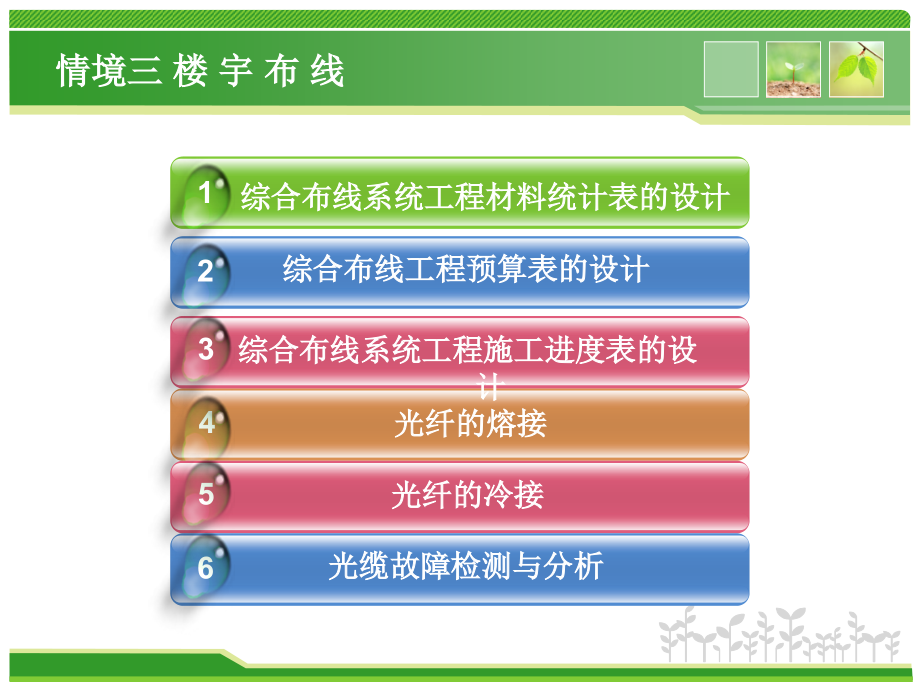

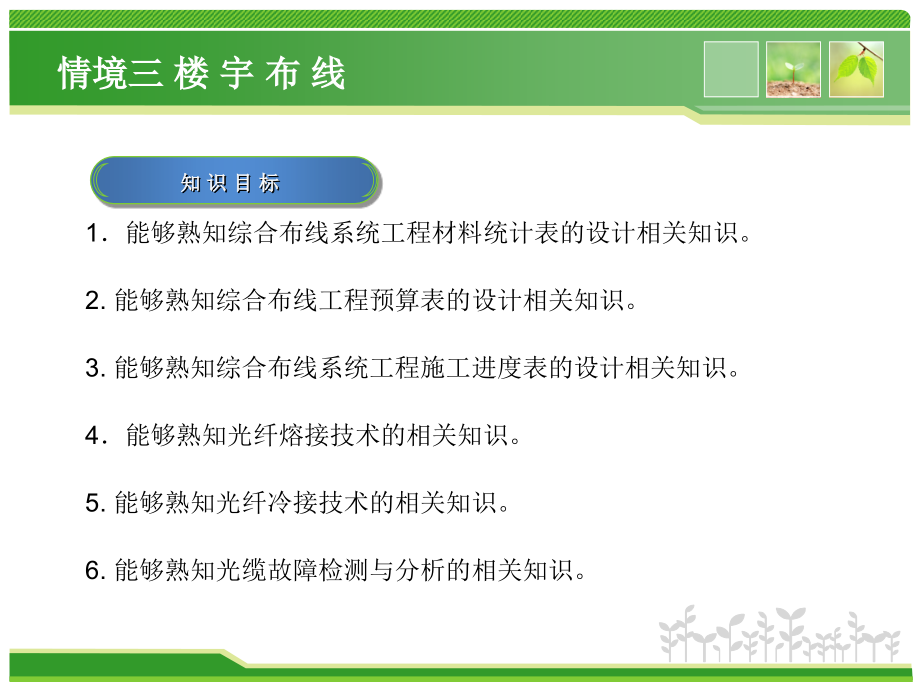

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,光纤的熔接,4,情境,三,楼,宇,布,线,综合布线系统工程材料统计表的设计,综合布线工程预算表的设计,综合布线系统工程施工进度表的设计,1,2,3,光纤的冷接,5,光缆故障检测与分析,6,1能够熟知综合布线系统工程材料统计表的设计相关知识。,2.能够熟知综合布线工程预算表的设计相关知识。,3.能够熟知综合布线系统工程施工进度表的设计相关知识。,4能够熟知光纤熔接技术的相关知识。,5.能够熟知光纤冷接技术的相关知识。,6.能够熟知光缆故障检测与分析的相关知识。,情境三 楼 宇 布 线,知 识 目 标,1学会综合布线系统工程材料统计表的设计方法。,2学会综合布线工程预算表的设计方法。,3.学会综合布线系统工程施工进度表的设计方法。,4.学会光纤熔接的方法。,5.学会光纤冷接的方法。,6.学会光缆故障检测与分析方法。,情境三 楼 宇 布 线,技 能 目 标,情境三 楼 宇 布 线,能 力 目 标,1能够熟练进行综合布线系统工程材料统计表的设计。,2能够熟练进行综合布线工程预算表的设计。,3.能够熟练进行综合布线系统工程施工进度表的设计。,4.能够熟练进行光纤熔接机和工具的使用。,5.能够熟练进行光纤熔接的相关操作。,6.能够熟练进行快速连接头的制作。,7.能够熟练进行光纤冷接子的制作。,8.能够熟练进行光纤测试工具的使用。,9.能够熟练进行光缆故障检测与分析。,任务,五,光纤的冷接,Text in,here,Text in,here,Text in,here,现要求用冷接方式来完成光纤的接续，该如何操作？,任务,导入,情境三 楼宇布线,Text in,here,Text in,here,Text in,here,要完成该任务需要了解光纤冷接在工程上的应用，学习光纤冷接技术原理，熟知光纤冷接技术和操作，然后根据所学即可完成任务要求。,任务,分析,任务五 光纤的冷接,Text in,here,Text in,here,Text in,here,情境三 楼宇布线,任务,实施,任务五 光纤的冷接,一、光纤冷接在工程上的应用,移动通信网络中，光纤冷接主要适用于以下场合。,1.光缆应急抢修。,光纤冷接工具成本较低，可大量配备，从而提高反应速度和抢修效率；同时，光纤冷接的高灵活性和适应性，可更全面、有效地满足线路抢修的要求。,2.用户接入光缆的建设及维护。,用户接入光缆一般长度较短，损耗要求相对较低，光纤接续点存在着芯数少且多点分散的特点，且经常需要在高处、楼道内狭小空间、现场取电不方便等场合施工，采用光纤冷接方式更灵活、高效。,情境三 楼宇布线,实训项目,任务五 光纤的冷接,3移动基站的光纤接入。,随着移动通信技术的发展，新增和已有的移动基站将采用光纤接入，这种光纤一般芯数较少，而基站站址的分布具有点多、分散的特点，采用光纤冷接将有助于降低成本。,二、常用光纤接头与冷接子,工程中常用的光纤接头有直通型光纤快速连接器和预埋型光纤快速连接器两种，常用的光纤冷接子有皮线光缆冷接子和光纤冷接子两种。,情境三 楼宇布线,实训项目,任务五 光纤的冷接,三、光纤冷接技术原理,1.V型槽,无论是快速连接器，还是光纤冷接子，要实现纤芯的精确对接，就必须要将光纤固定住位置，这就是V型槽的作用，如图3-38所示。,情境三 楼宇布线,实训项目,任务五 光纤的冷接,2.匹配液,对接光纤的端面间，并不能完美无隙的贴在一起，匹配液的作用就是填补他们之间的间隙，它是一种透明无色的液体，折射率与光纤一致。匹配液可弥补光纤切割缺陷引起的损耗过大，图3-39为光纤与匹配液中光信号传播的示意图。,匹配液通常密封在V型槽内，以免流失。,情境三 楼宇布线,实训项目,任务五 光纤的冷接,3.光纤端面接续方式,常见的光纤端面分为平面、球面、斜面，因此两段光纤端面之间的接续方式分为以下几类：,（1）平面-平面接续(FC-FC),平面-平面接续，指光纤接续点两端均为切制的平面，如图3-40所示。对接时要加入匹配液弥补接续空隙，实现光信号的低损导通。它是光纤冷接子主要采用的接续方式。优点为成本低，现场易制作，接续简单，操作速度快，便于FTTH大批量使用。缺点包括接续点必须加入匹配液，由于匹配液易于受到污染，对使用环境要求较高。适用范围为光纤冷接子和光纤快速连接器。,情境三 楼宇布线,实训项目,任务五 光纤的冷接,（2）球面-平面接续(PC-FC),球面-平面接续，指光纤接续点一端为球面，另一端为平面，如图3-41所示。根据产品结构的不同，可选择性加入匹配液。用于高品质产品的冷接续方式。优点为可不加入匹配液，接续简单、可靠，操作速度快，便于大批量使用，缺点为现场光纤的制作要求高。适用范围为光纤快速连接器。,（3）球面-球面接续(PC-PC),球面-球面接续，指光纤接续点两端均为球面，如图3-42所示。不用加入匹配液。该方式在活动连接器中大量使用。优点为接续性能好，耐气候性强。缺点为现场光纤的制作要求很高，价格昂贵，接续复杂，不便于大批量使用。适用范围为光纤活动连接器、光纤冷接子和光纤快速连接器。,情境三 楼宇布线,实训项目,任务五 光纤的冷接,情境三 楼宇布线,实训项目,（4）斜面-斜面接续(APC-APC),斜面-斜面接续，指光纤接续点两端均为斜面，如图3-43所示。在接续点,加入匹配液。主要用于对回波损耗要求较高的CATV模拟信号的传输。优,点为回波损耗性能好。缺点为现场光纤的制作要求很高，价格昂贵，特制,的斜8度切割，接续复杂，操作速度慢，不便于大批量使用。适用范围为APC,型光纤活动连接器、光纤冷接子或现场快速连接器。,任务五 光纤的冷接,四、光纤冷接技术,(一)快速连接头的制作,1.快速连接头的结构,（1）直通型快速连接器,如图3-44所示，这种连接器内不需要预置光纤，也无须匹配液，只需将切割好的的纤芯插入套管用紧固装置加固即可，最终的光纤端面就是现场切割刀切割的平面型光纤端面。直通型快速连接器内部无接续点和匹配液，不会由于匹配液的流失而影响使用寿命，也不存在因使用时间过长导致匹配液变质等问题。,情境三 楼宇布线,实训项目,任务五 光纤的冷接,情境三 楼宇布线,实训项目,（2）预埋型快速连接器,如图3-45所示，这种连接器的插针内预埋有一段两端面研磨好的,（球面型）光纤，与插入的光纤在V型槽内对接，V型槽内填充有匹配,液，最终陶瓷插针处的光纤端面是预埋光纤的球形端面。预埋型快速,连接器光纤端面可以保证是符合行业标准的研磨端面，可以满足端面,几何尺寸，而直通型快速连接器的光纤端面几何尺寸无法满足行业标准的要求。,任务五 光纤的冷接,情境三 楼宇布线,实训项目,2.光纤快速连接头的制作工具,（1）光纤冷接推荐使用“西元”光纤冷接与测试工具箱，如图3-46所示，,型号为KYGJX-35。,（2）皮线剥皮钳，用于剥除皮线光缆外护套，如图3-47所示。,（3）光纤剥皮钳，用于去除光纤涂覆层，如图3-48所示。,（4）光纤切割刀，用于切割光纤纤芯端面，切出来后光纤端面应为平面，,如图3-49所示。,任务五 光纤的冷接,情境三 楼宇布线,实训项目,（5）无尘纸，用于清洁裸纤，如图3-50所示。,（6）光功率计和红光笔，用于测试光纤损耗。,任务五 光纤的冷接,情境三 楼宇布线,实训项目,3.光纤快速连接器的制作方法,接续光缆有皮线光缆和室内光缆，以皮线光缆为接续光缆，以直通型,快速连接器为例介绍制作方法。,第一步：准备材料和工具。,端接前，应准备好工具和材料，并检查所用的光纤和连接器是否有损坏。,第二步：打开光纤快速连接器。,将光纤快速连接器的螺帽和外壳取下，锁紧套松开，压盖打开，并将螺帽,套在光缆上，如图3-51所示和图3-52所示。,任务五 光纤的冷接,情境三 楼宇布线,实训项目,第三步：切割光纤。,（1）使用皮线剥皮钳剥去50mm的光缆外护套，如图3-53所示。,（2）使用光纤剥皮钳剥去光纤涂覆层,用干净的无尘纸蘸酒精擦去裸纤,上的污物，将光缆放入导轨中定长，如图3-54所示。,任务五 光纤的冷接,情境三 楼宇布线,实训项目,（3）将光纤和导轨条放置在切割刀的导线槽中，依次放下大小压板，,左手固定切割刀，右手扶着刀片盖板，并用大拇指迅速向远离身体的,放下推动切割刀刀架（使用前应回刀），完成切割，如图3-55所示。,第四步：固定光纤。,将光纤从连接器末端的导入孔处穿入，如图3-56所示。外露部分应略,弯曲，说明光纤接触良好。,任务五 光纤的冷接,情境三 楼宇布线,实训项目,第五步：闭合光纤快速连接器。,将锁紧套推至顶端夹紧光纤，闭合压盖，拧紧螺帽，套上外壳，,完成制作，如图3-57所示。,任务五 光纤的冷接,情境三 楼宇布线,实训项目,(二)光纤冷接子的制作,1.光纤冷接子的结构,光纤冷接子用来实现光纤与光纤之间的固定连接。,（1）皮线光缆冷接子，适用于23mm皮线光缆、2.0mm/3.0mm单模/多模,光缆，如图3-58所示。,（2）光纤冷接子，适用于250m/900m单模/多模光纤，如图3-59所示。,任务五 光纤的冷接,情境三 楼宇布线,实训项目,两种冷接子原理一样，图3-60和图3-61为皮线光缆冷接子拆分图和,内腔结构图，由图可以看出，两段处理好的光纤纤芯从两端的锥形,孔推入，由于内腔逐渐收拢的结构可以很容易的进入中间的V型槽部,分，从V型槽间隙推入光纤到位后，将两个锁紧套向中间移动压住盖,板，使光纤固定，就完成了固定的连接。,任务五 光纤的冷接,情境三 楼宇布线,实训项目,2.光纤冷接子的制作工具,推荐使用“西元”光纤冷接与测试工具箱。,3.光纤冷接子的制作方法,接续光缆有皮线光缆和室内光缆，这里以皮线光缆冷接子为例介绍制作方法。,第一步：准备材料和工具。,端接前，应准备好工具和材料，并检查所用的光纤和冷接子是否有损坏。,第二步：打开冷接子备用，如图3-62所示。,第三步：切割光纤。,（1）使用皮线剥皮钳剥去50mm的光缆外护套，如图3-63所示。,（2）使用光纤剥皮钳剥去光纤涂覆层,用干净的无尘纸蘸酒精擦去裸纤上的污物，,将光缆放入导轨中定长，如图3-64所示。,任务五 光纤的冷接,情境三 楼宇布线,实训项目,（3）将光纤和导轨条放置在切割刀的导线槽中，依次放下大小压板，,左手固定切割刀，右手扶着刀片盖板，并用大拇指迅速向远离身体的,放下推动切割刀刀架（使用前应回刀），完成切割，如图3-65所示。,任务五 光纤的冷接,情境三 楼宇布线,实训项目,第四步：光纤穿入皮线冷接子。,把制备好的光纤穿入皮线冷接子，直到光缆外皮切口紧贴在皮线座阻挡位，,如图3-66所示。光纤对顶应产生弯曲，此时说明光缆接续正常。,第五步：锁紧光缆。,弯曲尾缆，防止光缆滑出；同时取出卡扣，压下卡扣锁紧光缆，如图3-67所示。,任务五 光纤的冷接,情境三 楼宇布线,实训项目,第六步：固定两接续光纤。,按照上述方法对另一侧光缆进行相同处理。然后将冷接子两端锁紧块先后,推至冷接子最中间的限位处，固定两接续光纤，如图3-68所示。,第七步：压下皮线盖。,压下皮线盖，完成皮线接续，如图3-69所示。,任务五 光纤的冷接,一、填空题,1.工程中常用的光纤接头有直通型光纤快速连接器和预埋型光纤快速连接器两种。,2.常用的光纤冷接子有皮线光缆冷接子和光纤冷接子两种。,3.常见的光纤端面分为平面、球面、斜面。,4.移动通信网络中，光纤冷接主要适用于光缆应急抢修、用户接入光缆的建设及维护和移动基站的光纤接入。,二、简答题,1.简述光纤快速连接器的制作方法。,2.简述光纤冷接子的制作方法。,情境三 楼宇布线,练习题,任务五 光纤的冷接,情境三 楼宇布线,实训项目,【实训名称】,光纤链路冷接实训,【实训内容】,用冷接子做1个光纤测试链路，如图3-70所示，完成5芯冷接，即完成1个链路的接续。,任务五 光纤的冷接,情境三 楼宇布线,实训项目,【实训步骤】,第一步：准备材料。“西元”光纤冷接与测试工具箱（KYGJX-35）、1,根SC-SC单模跳线、1根5米单模室内四芯光缆。,第二步：尾纤制作。将SC-SC单模跳线从中间剪断。,第三步：按照图3-70所示链路进行5次冷接，完成测试链路。,第四步：用红光笔进行测试。将红光笔接入链路中任意一端的SC连接,器中，打开红光笔，观察链路中另一端的SC连接器是否发出红光。,【实训点评】,1.冷接方法正确。,2.冷接链路损耗合格。,3.操作规范，工艺美观。,布线设计与施工,Thank You!,
