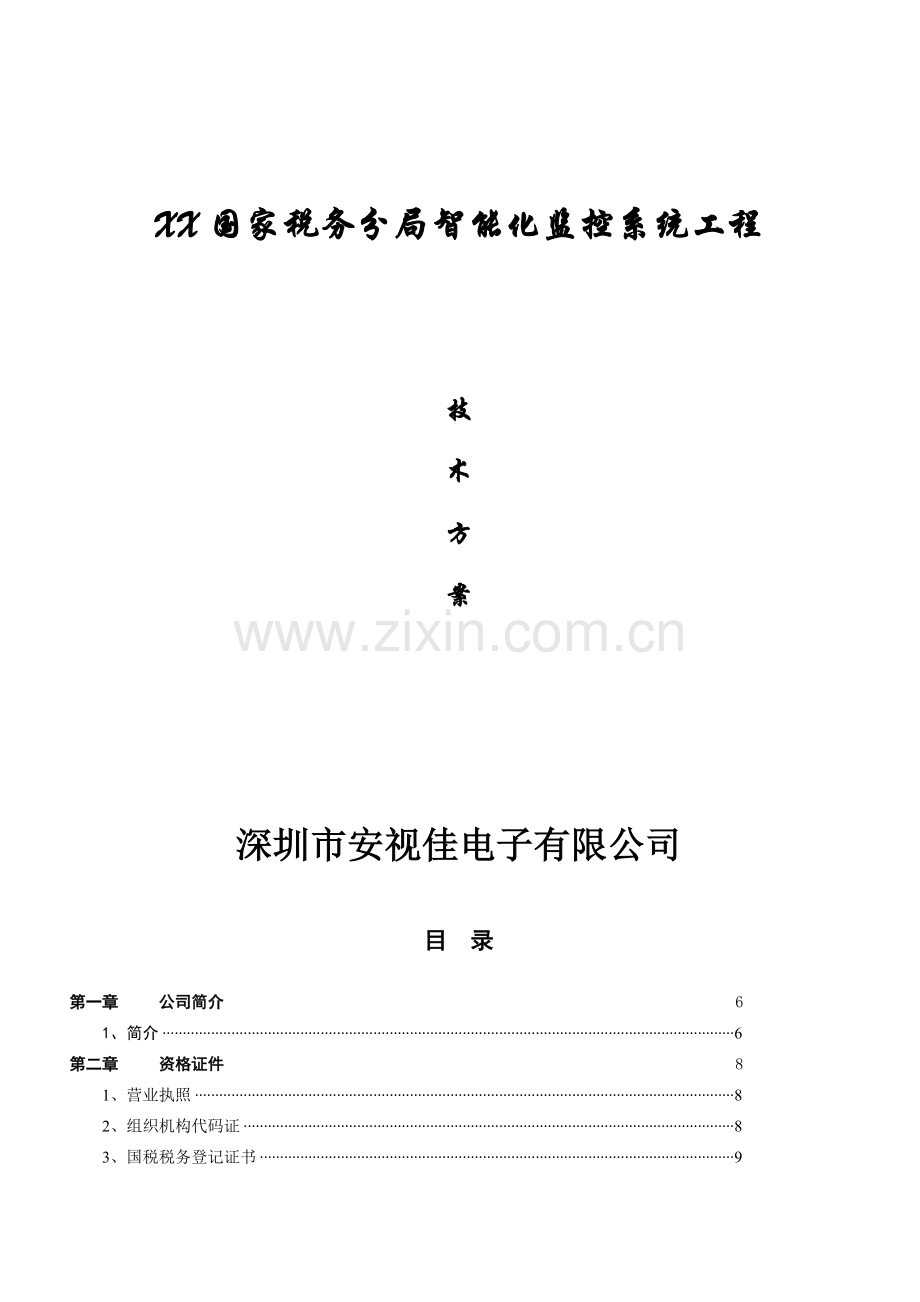

XX国家税务分局智能化监控系统工程

技
术
方
案

深圳市安视佳电子有限公司

目 录

第一章 公司简介 6
1、简介 6
第二章 资格证件 8
1、营业执照 8
2、组织机构代码证 8
3、国税税务登记证书 9
4、地税税务登记证书 9
5、广东省安全技术防范系统设计、施工、维修资格证 10
6、计算机信息系统集成 10
7、深圳市高新技术企业证书 11
8、软件企业 11
9、软件产品登记企业 12
10、ISO9001质量管理体系认证证书 12
11、VS-268产品生产登记批准书 13
12、VS-487产品生产登记批准书 13
13、VS8产品生产登记批准书 14
14、计算机软件著作权登记证书 14
15、CQGC证书 15
16、党支部荣誉证书 15
17、社会团体会证书 16
18、VS487检验报告 16
19、VS286检验报告 16
20、VS8检验报告 17
21、安防行业专家证 18
22、安防行业专家证 18
23、项目经理证书 19
24、财务状况 19
第三章 系统设计前言 20
1) 智能建筑定义 21
2) 方案设计原则 21
3) 经济实用性 21
4) 先进性 22
5) 集成性和开放性 22
6) 规范性 22
7) 安全性、可靠性和容错性 22
第四章 闭路监控系统及防盗报警系统 23
一、 系统概述 23
二、 项目背景 24
三、 设计依据及设计标准： 25
四、 设计指导思想及系统组成： 25
五、 系统软件介绍 26
产品功能简介 26
六、 界面设置 28
七、 系统配置 33
八、 系统指标 33
九、 设备选型原则及防范重点和范围 34
十、 系统设备选型说明 34
十一、 抗干扰措施 50
十二、 用户培训 50
十三、 系统保修 50
十四、 我公司完成SA工程名录 51
第五章 施工组织计划 54
一、 概述 54
1.1、工程概况 54
1.2、编制本工程施工组织设计方案的依据 55
二、 工程施工组织与管理 55
2.1、施工指导思想与奋斗目标 55
2.2、施工组织管理形式 56
2.3、管理制度 56
三、 施工部署 60
3.1施工总平面要求 60
3.2施工准备工作计划 61
3.3材料组织 62
3.4施工工具、测试设备 63
3.5劳动力的配置 64
3.6专业配套及半成品加工 65
3.7各工种交叉配合与安排 65
3.8资金运动控制 65
四、 施工工艺技术及要求 65
4.1钢管敷设的技术、工艺要求 66
4.2布线的技术、工艺要求 67
五、 施工质量保证措施 69
5.1质量保证的组织结构 70
5.2检查制度及评分制度 70
5.3技术、工艺上的质量保证措施 72
5.4材料质量的管理： 72
5.5人员培训 73
六、 保证工期的措施 74
6.1材料组织保证 74
6.2交叉施工的管理 74
6.3制定完善的施工进度计划 74
6.4劳动力配置及安排 74
6.5深化设计 74
七、 安全保证措施 75
7.1防火安全检查 75
7.2安全用电检查 75
7.3上岗合格证制度化 76
7.4工地买保险 76
八、 文明施工与环境保护 76
8.1材料仓库的管理 76
8.2工地环境保护与清洁 77
8.3技术管理干部及施工人员戴证戴帽上岗制度化 77
8.4文明施工检查 77
九、 竣工验收 77
9.1交工验收前的准备工作 77
9.2竣工资料整理 77
9.3交工验收的标准 78
十、 保障服务体系 79
1、深圳市深圳市安视佳电子有限公司服务特点 79
2、服务内容及承诺 81
3、质量保障体系 84

第一章 公司简介
1、简介
深圳市安视佳电子有限公司是一家致力于研发、生产、销售智能化产品并提供智能化工程承包服务的高新技术企业，是经广东省公安厅及深圳市公安局特许的综合性资质安防企业、计算机信息系统集成资质企业、高新技术企业、软件企业、ISO9001质量管理体系企业；专业从事开路和闭路电视监控、防盗报警、远程图像传输、多媒体教室、楼宇对讲、门禁及出入口管理、智能小区及停车场管理、电脑网络、综合布线等工程的设计·施工·维修及系统集成软件开发于一体的专业安防公司。
我公司本着：以技术求生存、以质量求发展、用户至上、信誉第一的宗旨；不断开拓进取，成为更有竞争力的系统集成工程商、设备供应商；不断开拓国内的安防市场。
我公司技术力量雄厚，拥有大批高级专业技术人员，具有坚实的理论基础，且多年从事安全防范系统产品开发，具有丰富的现场施工管理经验，曾参预过多项重点安全防范工程项目的设计、施工，曾任重点安防工程的工程师。公司技术人员所学专业包括光纤通讯传输、远程传输、电子应用、计算机应用与维护专业、计算机语言、自控专业、传感专业、楼宇建筑与智能化专业、音视频专业、通讯专业等等，分别负责系统开发、设计、施工、安装调试及售后服务等，结合国内外最新的产品和技术以及我们多年系统集成的经验，开发和定制各种系统方案以满足不同领域用户的应用需求，为众多客户提供完整的技术与工程运用解决方案，具有对产品及软件进行二次开发的能力和系统集成能力。公司有严格的工程管理制度及工程设计施工的保密制度，严格执行安全防范行业的相关标准及相关法规，工程实施、工程师亲临现场指导、监督，所施工的项目均得到了客户的广泛好评。
我公司长期致力于电子工程的系统集成，充分发挥自身在系统集成领域的技术优势和资深的工程施工经验，严格参照ISO9001系列质量体系的要求进行管理，有专门的技术力量确保系统的不间断运行和工程的保养服务（包括系统的改造扩容及升级、现场技术支持及使用培训、系统维护、设备检修、技术咨询等）。制定了细致的安全防范工程施工标准，建立了完善的售后服务体系，在公安、金融、交通、军队等行业承接了大量的工程。
我公司制定了详细、适用的客户回访制度，了解客户之所需，不断的研究、开发新产品，以满足广大用户的需求，为广大客户提供了更全面、快捷、全方位的系统服务。公司的主要工程师，均参与过大型安全防范工程的设计及工程施工，所设计施工的工程包括；监狱、机场、港口、电力、银行、、铁路、物资储备库、部队等单位。
我公司在系统开发、工程设计、施工与系统集成的项目建设过程中，技术精益求精、追求完美，凭借雄厚的技术与实力，一流的服务质量及意识，树立了良好的信誉，我公司将一如既往地秉承严谨科学、忠信求实的优良作风，并把这一理念融注于产品的研制和开发的每一个环节，在信息化工程建设的领域里不断开拓前进。
以技术求生存、以质量求发展、用户至上、信誉第一的宗旨；不断开拓进取，更为顺应时代的发展，不断适应业主的需求，将不断努力，精益求精，勇于开拓，努力实现“办一流企业、创一流服务、建一流智能建筑”的公司。

第二章 资格证件
1、营业执照
2、组织机构代码证
3、国税税务登记证书
4、地税税务登记证书
5、广东省安全技术防范系统设计、施工、维修资格证
6、计算机信息系统集成
7、深圳市高新技术企业证书
8、软件企业
9、软件产品登记企业
10、ISO9001质量管理体系认证证书
11、VS-268产品生产登记批准书
12、VS-487产品生产登记批准书
13、VS8产品生产登记批准书
14、计算机软件著作权登记证书
15、CQGC证书
16、党支部荣誉证书
17、社会团体会证书
18、VS487检验报告
19、VS286检验报告
20、VS8检验报告
21、安防行业专家证
22、安防行业专家证
23、项目经理证书

第三章 系统设计前言
科技的进步和经济的发展带来了整个社会生活水平的提高，但同时，各种危害到社会安定和人民的生命财产安全的犯罪也层出不穷，对现有的安防体系提出了新的挑战。因此，采用高科技手段预防和制止犯罪，保证各行业和国家重点部门、重要机构的正常运转已成为安防工作的重要任务。
目前，在我国各行业中广泛使用的监控设备大多为模拟方式，特点是：采用大系统矩阵主机，通过模拟视频监控每个监控点。信号在进行远距离传输时，容易受到干扰而导致信号失真。同时，模拟主机不具备权限管理功能，速度慢，且在每一级控制室, 都存在效率低, 功能弱的缺点，因此，基于数字技术的监控系统应运而生。
多媒体数字网络监控系统，能够最大限度地满足现场监控工作的需要，实现全局联网的要求。即是在充分研究现场应用需求的基础上, 针对监控系统特色，在各主管单位的所有层次中,采用了全数字多媒体监控主机，在监控中心采用大容量、高性能视频服务器，通过数字化网络连接, 可以实现对全部监控点统一管理，实时监控，完全储存及经济的冗余备份, 不仅解决了传统的多级联问题，而且充分体现了数字化图像，网络化传输，数字化存储等几个重要技术优势, 并且可以在一次建设中将数字化监控网络, 网络视频会议, 视频广播和办公自动化系统一步建设到位。
与此同时，监控信息的图像数字化，传输网络化等技术优势应用于联网报警系统，解决了传统模拟视频监控及报警联网系统联动控制效率低下的技术难题，对于及时准确地了解事发现场状况，确认报警事件提供充分可靠的依据。
针对行业特点，远距离监控是提高行业科学管理的必要手段。传统的远距离监控，图像传输一般采用专门光缆或微波进行传递，容易受到地形和线路的限制，且使用费用极高，因此阻碍了其推广应用。将远程视频监控和报警联网系统以及宽带服务体系有机结合起来，做到既可进行远距离监控、图像传输、联网报警，又具备智能调控、方便的历史资料查询及海量数据保存的功能，同时大幅降低使用费用，最终能将安防技术提高到一个新的水平，达到更加有效地预防和打击犯罪的目的。随着计算机的普及和应用，网络通讯技术及图像压缩处理技术的快速发展，采用最新的计算机通讯、图像、编码、解码、存贮处理技术，通过网络传输数字图像，可为实现联网报警及远程图像监控提供高效可行且价格低廉的解决方案。
我公司正是基于上述技术背景下，成功开发出的采用MPEG-4压缩技术的新一代数码监控系统，将广泛应用于各行业，并为现场应用提供性能卓越，价格低廉的解决方案，我们有理由相信，该系统将能够掀起监控领域的一场革命，也将引导监控领域步入数字化网络的新时代。设计目标
1) 智能建筑定义
智能建筑是随着计算机技术、通信技术和自动化控制技术的进步和互相渗透而逐步发展起来的，是现代建筑技术和先进的智能化技术的完美结合。她通过对建筑物的四个基本要素，即结构、系统、服务和管理，以及它们之间的内在联系，以最优化的设计，提供一个投资合理又拥有高效、舒适、便利快捷、高度安全的建筑环境。她的特点就在于它采用多元信息传输、监控、管理以及一体化集成等一系列高新技术，通过综合配置XX国家税务分局内的各功能子系统，以结构化综合布线系统为基础，以计算机网络系统为桥梁，将建筑物内的设备自控系统、通信系统、商业管理系统、办公自动化系统，以及智能系统、多媒体音像系统，集成为一体化的综合计算机管理系统，对建筑物内部实施全面的管理、监视和控制。
2) 方案设计原则
根据用户的要求以及国家和当地的信息发展规划，XX国家税务分局智能化系统的设计应遵循以下基本原则：
3) 经济实用性
根据用户的需求和整体的考虑，选取合适的智能化系统产品，各个子系统之间可以通过性能价格比较好的软、硬件设备来实现网络互联，整个系统具有优秀的使用功能，低廉的一次性投资和运行维护费用。
4) 先进性
在满足用户现有需求的前提下，在技术上适度超前，保证能将智能化XX国家税务分局建成先进的、现代化的XX国家税务分局，提供充分升级空间，保护业主的前期投资。
5) 集成性和开放性
充分考虑智能化XX国家税务分局智能化系统所涉及的各子系统的集成和信息共享，实现对各个子系统的分散式控制、集中统一式管理和监控；总体结构具有开放性，可以集成不同生产厂商不同类型的先进产品。
6) 规范性
系统的设计和实施将严格依据国家有关技术规范、标准和当地的有关政策、规定进行。
7) 安全性、可靠性和容错性
整个XX国家税务分局的智能化系统必须具有极高的安全性、可靠性和容错性。

第四章 闭路监控系统及防盗报警系统
XX国家税务分局面向二十一世纪利用高科技手段代替传统人力的监控系统工程，使XX国家税务分局的治安管理工作规范、快捷、有效和准确无误。随着XX国家税务分局的日益增长, 为提高XX国家税务分局治安管理手段。因此，数码监控系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过遥控摄像机及其辅助设备（云台、镜头等）直接观看被监视场所的情况，一目了然；同时它可以把被监视场所的图像全部或部分的记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时数码监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大。
安全防范技术系统的组成能对入侵者做到快速反应，并能及时发现和抓获罪犯，对犯罪分子有强大的威慑作用。而安全防范技术又能及时发现事故的隐患，预防破坏，减少事故和预防火灾，所以它是公安保卫工作中很重要的预防手段。尤其是在现代化技术高度发展的今天，犯罪更趋智能化，手段更隐蔽，加强现代化的安防技术就显得更为重要。
一、 系统概述
经我公司工程设计人员亲临现场勘察后，特为XX国家税务分局设计出《闭路电视监控系统设计方案》。本方案本着安全 、经济、实用、完善、兼容的方针，方案中CCTV保安监控系统采用当今先进的连动控制系统，系统可采用分级级联控制，系统功能强大，操作简单，可同门禁、报警等其它系统直接实现联网集成。
闭路监控系统在功能上是为了防止非法入侵，防止违反安全的事故发生，利用这些设施中心管理及保安人员能够及时发现并防止意外事故的发生，并能够通过这些保安措施对意外事故进行记录。
系统将分为闭路电视监控系统、防盗报警系统两个子系统，两子系统可单独工作，同时可实现联动。
若此方案得到实施，将对XX国家税务分局现代化管理，安全技术防范，提高内部安全状况，规范企业形象等方面都将起到积极的促进作用！
二、 项目背景
XX国家税务分局建筑面积较大，防范区域分布面广，配套设施多样化；走线分布环境比较复杂。
在现代化管理同步跟进的同时，如何实现真正的现代化管理才是单位内部管理部门的当务之急。单位要安全生产，管理上除有过硬的制度外，还必须注重硬件投入，加强XX国家税务分局安全管理的科技含量，使XX国家税务分局的安全管理规范化、科学化、智能化。我公司为XX国家税务分局提供电视监控系统系统。用来实现较周密的现代化全方位管理。
电视监控系统主要是为XX国家税务分局安全方面的自动管理 ：
电视监控系统作为工作区安防状态的监视、信息手段之一,结合内部对讲系统，遥相呼应，可减少管理人员的工作强度，提高管理质量及管理效益。电视监控系统作为现代化保安有力的辅助手段,它将现场内各现场的视频图象或是险情信号传送至主控制中心及分控室，值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，人少就可避免许多人为因素。鉴于一种管理模式，电视监控系统是最能担当此任的，促使员工在紧张有序的氛围中做好自己的工作，又能提高单位的声誉，结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据。有了良好的环境，全方位的安全保障，才能创造良好的社会效益和经济效益。
由此，XX国家税务分局管理的保安管理现代化建设是有着重要意义，同时也是必然的。
本套电视监控系统，是我公司系统部在认真研究了XX国家税务分局物业管理的技术要求和低价高效率原则的基础上，结合我们多年的经验而提供的。相信我们的系统会成为一个功能完善，技术先进, 质量稳定可靠的管理与安全保卫系统。为XX国家税务分局管理体系发挥积极的作用。同时也希望广大同行提出宝贵意见，批评指正；
三、 设计依据及设计标准：
主要设计依据及设计标准：
《民用闭路监控电视系统工程技术规范》GB50198-94
《民用建筑电气设计规范》JGJ/T16—92
《安全防范系统通用图形符号》GA/T74-94
《安全防范工程程序与要求》GA/T75-94
《微波和被动红外复合入侵探测器》GB 10408.6-91
XX国家税务分局设计图纸
四、 设计指导思想及系统组成：
从XX国家税务分局的实际情况出发，对设施的设置布局做到合理化、科学化，达到低投资、高效益；系统操作简便、运作稳定可靠、设备器材功能优越的效果。
对XX国家税务分局的使用功能全面考虑，保证设计方案的科学性，使在设计范围内，一次性完成设备设置、线路走向、前端定位等问题的设计。线路布线采用一线贯穿前端与终端的联系、设备设置合理无单项重复重叠、工作界面友善、前端设备分布合理,具有极强的扩展能力，充分发挥各种设备功能，避免重复设计、施工的现象，绝对保证系统工程质量、系统技术完善。
五、 系统软件介绍
1.1 功能介绍
产品功能简介
特色功能表现
本产品在以下各方面都有独到特色！
2.1 稳定性
l    硬件看门狗确保系统运行安全，死机自动恢复
l    软件看门狗：监测监控软件的工作状态，与硬件看门狗结合生效，保护面面俱到。
3.1 先进性
l      H.264压缩算法，超高压缩比，与以往别的压缩方式相比，在同等画质下占用硬盘空间、更小。
l 改进的压缩处理，使视频信号干扰造成的录像文件尺寸剧幅增加得到改善。
4.1 网络化
l      网络巡更，监测网络通断情况
l    远程监视、回放
l    全功能的远程设置、控制
l    网络用户授权管理精确，避免非法登录和监视、控制
l    网络巡更时刻监测网络状况
l    网络督察 远程查询主机工作状态
l    网络语音广播、对讲
l    智能远程软件升级
l     优化网络传输速度和画质，保证画面质量
l    远程点对点双工传输，互相监视控制
l    强大的网络督察，可以快捷的察看远程主机上的工作状态
5.1 智能化
l      自动监测硬盘坏道
l    全自动上传报警信息
l    分控机接收到主机报警信号自动显示报警画面
l    锁定重要数据，避免循环时覆盖
l    支持短信报警、短信群发(需选配外设)
l    断电后通过接收UPS发出的信号，自动关机，保护硬盘
6.1 人性化
l      联动多画面电子地图，方位更加准确清晰
l    锁定重要数据不被清除
l    录像遮挡，随意调节大小、位置
l    同时支持本地、远程报警盒
l    控制本地、远程矩阵
l    导入、导出设置文件，便于系统恢复，减少工作量
l      查看本地、远程硬盘使用情况
l    主机可以随时了解已连接情况
l    用户管理机制周到健全
l    日志详细清楚，操作设置记录全面直观
l   多路视频同时同步回放
l    回放画面支持剪裁转移，方便存储
l    磁盘分组管理
l    数据资料刻录备份
l    云台速度调整（需解码器支持）
l      移动侦测设置方便，灵敏度感知区任意调整
六、 界面设置
2.1 监视界面
启动并且进入监视操作画面

1) 预览状态显示  绿色：打开预览  灰色：关闭预览
2) 打开、关闭所有视频通道的预览
3) 录像状态显示  绿色：录像状态  灰色：监视状态
4) 动态侦测状态显示
5) 色彩调节
从上至下分别为亮度、对比度、色彩、饱和度，必须保存后才能在下次进入监控系统时生效

6) 云台镜头控制

a、水平巡航
b、开关（根据解码器型号定义功能不同）
c、快球预置位设置及定位（需快球支持）

d、  速度，调节云台速度（需要解码器支持）

e、  云台方向控制
f、  锁定云台控制（图中为未锁定状态）
g、  镜头光圈控制
h、  镜头聚焦控制
i、  镜头变倍控制
7) 系统日期、时间、此次监控软件运行的时间长度

8) 控制菜单盒，系统解锁后单击菜单盒即可显示控制按钮

a、  设置
b、  自动工作表
c、  录像回放
d、  监听
e、  抓帧
f、   视频轮巡切换
g、  附加功能，详见第五章
9) 加（解除）锁定

刚启动系统时，都自动进入锁定状态，如果需要解锁，需要单击该按钮在弹出的口令框中输入正确的用户名和密码，系统默认用户名为 super 密码 无
10）画面分割控制，根据系统输入数量多少，分别可以1\4\6\9\10\13\16\19\25……直至49画面的分割显示
11）退出系统  在已解锁，并且当前用户拥有关机权限情况下可以关闭系统，可以选择是否同时关闭监控主机
2.2 回放界面
1） 回放加锁录像选定
2） 录像类别－普通录像和报警录像，报警录像包括传感器联动录像和视频移动侦测录像
3） 摄像机通道选择
4） 锁定当前所选的摄像机一天中的录像资料
5） 录像文件日期选择
6） 检索时间段设置
7） 录像文件列表，包括通道名称、开始时间、结束时间、录像类型、文件大小、时间长短（单位为秒）信息。
8） 回放控制工具条

a、  播放进度条，可以进行拖动
b、  播放按钮：分别为 －播放、暂停、停止
c、  播放控制：分别为－到文件头、单帧退、单帧进、慢放、快放、到文件尾
d、  回放抓帧：把回放时看到的重要图像进行抓拍
e、  剪辑按钮：分别为－设置剪辑开始时间、剪辑结束时间、制作剪辑、放弃剪辑设置
f、   回放音量：点喇叭图标可以选择静音、并可以通过滑杆调节回放音量大小
g、  画面控制：左侧按钮用于隐藏播放列表、右侧按钮用于隐藏播放列表和播放工具，按鼠标右键进行恢复
h、 备份所选文件
i、 退出回放界面
9） 连续回放录像选择 选中后将按照时间顺序播放录像，不需要手工反复点录像文件
七、 系统配置
系统主要由彩色摄像机、彩色全球摄像机等前端设备、录像主机、监视器、专用控制台等设备、传输网络等组成，系统图见附图。
系统在如下部位设置彩色固定摄像机：
系统在中心控制室配置画面处理器、长延时录像机、彩色监视器、黑白监视器等设备。
系统也可在其他指定部位配置监视器、长延时录像机等设备。
八、 系统指标
图像水平清晰度，大于等于480电视线；
图像画面的灰度大于等于8级；
系统的各路视频信号，在监视器输入端的电平值为1VP-P±3dB；
综合评估：系统图像质量的随机信噪比大于等于38dB；
图像质量按级图像质量标准评定，图像质量不低于四级。
双鉴探测器功能：当复合探测器中微波或红外单元之一受扰干扰而处于报警状态中，探测器不应发出报警信号。
双鉴探测器灵敏度 ：参考目标在探测范围的边界处，以每秒一步（约0.75m/s）的速度，在探测范围内作横向移动时，移动距离小于3m即产生报警状态，对标称探测距离小于10m者，移动距离小于该探测距离的30%时，即产生报警状态。
双鉴探测器探测范围：在规定的环境条件下，其最大的复合探测范围不小于产品性能指标中的规定值，但不超过此值的25%。
九、 设备选型原则及防范重点和范围
设备的选型原则：
设备选型应遵循以下原则：
设备整个系统设备的选型应遵照标准化、统一化、系统化的原则，即系统从前端的摄像机、探头到控制主机、防区控制器、监视器、录像机、画面处理器等设备将采用同一标准或兼容性极好的系统产品，以保证整个系统的稳定性和可靠性。
系统操作要简便、直观。
在选用器材设备上，按质量第一、运行稳定、系统可靠、技术领先、性能优良的原则采用国外处于领先地位的新技术、新设备，将各子系统相互联动，达到全天候、自动化无人值守,及时取证的装置。
十、 系统设备选型说明
前端设备的选型：
经过我司技术人员的对比测试及多项工程的实际使用效果比较，我们推荐使用图雅丽公司的设备。根据比较，这些产品在同类产品中具有最佳的性能价格比，产品主要特点是：
红外灯一体摄像机(30米) YA-600/RM3

※  主要特点
·防水、防尘，方便安装。
·先进技术工艺，防止镜面起雾
·红外灯照射：当照度低于1Lu×时，红外线灯自动启动；镜头无需重新调整，红外线照射距离30米
·全天候应用，坚固机壳，抗干扰设计
技术参数
型 号
YA-600/RM3
30米高解像红外灯摄像机系列
视频制式
PYA
成像源
1/3″SONY YAuer CCD
有效像素
795(H)×596(V)
同步方式
内同步
最低照度
0.0Lux/F1.2
解像度
480线
信噪比
>60dB
白平衡
自动
电子快门
自动
视频输出
1.0Vp-p,75Ω
伽玛系数
0.45
背光补偿
超级背光补偿
增益控制
自动
红外距离
30米
工作温度
-20℃ to +50℃
电 源
DC12V /800mA
镜头焦距
标配6mm,可选3.6、4、8、12mm
外形尺寸
75×70×145mm

红外灯一体摄像机(50米) YA-600/RP3

主要特点
·防水、防尘，方便安装。防水防尘等级为lP65
·先进技术工艺，防止镜面起雾
·红外灯照射：当照度低于1Lu×时，红外线灯自动启动；镜头无需重新调整，红外线照射距离50米
·抗干扰设计：内置抗干扰电路
·全天候应用，坚固机壳，抗干扰设计
型 号
YA-600/RP3
50米高解像红外灯摄像机系列
视频制式
PYA
成像源
1/3″SONY YAuer CCD
有效像素
795(H)×596(V)
同步方式
内同步
最低照度
0.0Lux/F1.2
解像度
480线
信噪比
>60dB
白平衡
自动
电子快门
自动
视频输出
1.0Vp-p,75Ω
伽玛系数
0.45
背光补偿
超级背光补偿
增益控制
自动
红外距离
50米
工作温度
-20℃ to +50℃
电 源
DC12V /800mA
镜头焦距
标配6mm,可选3.6、8、12mm
外形尺寸
105×95×175mm

半球摄像机 YA-223B
●主要特点
   1/3” SONY super Color CCD ,视频/DC驱动,DC12V
型 号
YA-400/QG2
1/3"数码高解像半球型彩色摄像机
视频制式
PYA
成像源
1/3″ SONY super HAD CCD
有效像素
795(H)×596(V)
同步方式
内同步
最低照度
彩色0.2Lux/F1.2，黑白0.01Lux/F1.2
解像度
420线
信噪比
>60dB(加强)
白平衡
自动
视频输出
1.0Vp-p 75Ω
电子快门
1/1.5-120,000秒
伽玛系数
0.45
背光补偿
自动
增益控制
自动
工作温度
-20℃ to +50℃
工作电源
DC12V/150mA
镜头焦距
无内置镜头,自配
外形尺寸
Φ155XH140mm
22倍变焦一体摄像机YA-220GF/TI

主要特点 高清晰度本摄像机采用高精密度CCD成像，水平清晰度高，图像清晰，低噪，可靠性好。码22X自动聚焦光学变焦22倍，聚焦范围：3.9mm～85.8mm
 日夜转换功能 本摄像机可根据光照条件自动识别日间和夜间状态，并可在日间状态下切换为彩色图像，夜间状态下切换为黑白图像以得到最佳效果。
屏幕菜单/线控/Rs485通信控制 可通过屏幕菜单或Rs485通信电缆远程控制摄像机，镜头也可通过外部控制线连接来直接控制。
自动聚焦 摄像机可从距镜头面0.1m处至无限远处自动聚焦。
型 号
2000-Z/FA2
数码中速聚焦一体化光学22倍
彩色转黑白超高解像彩色摄像机
视频制式
PYA
成像源
1/4″SONY super CCD
有效像素
795(H)×596(V)
解像度
540线
同步方式
内同步
内置镜头
f=3.9-85.8mm
变焦倍数
22倍光学变倍
对焦
电动、自动
光圈
自动
白平衡
自动
最低照度
彩色0.1Lux/F1.2,黑白0.01Lux/F1.2
断电记忆恢复
有
感应红外灯
无
彩色转黑白
有
增益控制
自动/手动
信噪比
>60dB(加强)
电子快门
1/50-120,000秒
视频输出
1.0Vp-p　75Ω
屏幕菜单控制
地址码、增益控制、背光补偿、电子快门
控制方式
ＲＳ４８５／线控，波特率（2400/4800/9600）可选，内置PELCO-D协议
伽玛系数
0.45
工作温度
-20℃to-50℃
电 源
DC12V/最大500mA
外形尺寸
58mmX61mmX115mm

报警主机YA-7480 大型总线式报警控制主机

总线制方式,单向总线实际控制通讯距离达1.6km,双向总线实际控制通讯距离达3.2km(选用中断器可达到列远距离);
+ YA-7480支持248路探测器防区,可接15个YA-740LCD键盘,分为8个独立区,可分别独立布防/撤防,有200组个人操作密码,    30种可编程防区功能,支持4+2,contactlD等多种通讯格式，可实现键盘编程或远程遥控编程。
+ 可选择多种防区扩展模块：八防区扩展模块YA-7480-8A，单防区扩展模块YA-7480-1A、双防区扩展模块YA-7480-2A.带键盘控制的六防区模块YA-7486MX，带1组输出的单防区扩展模块YA-7480-1AC及带各种地址码的探测器
+ YA-7412串口模块可实现与计算机的直接连接，通过多媒体YA2005S软件对报警信息进行管理，电子地图的显示，还可以通过配置YA-680微型打印机，实现警情的实时打印与记录。

外观
型号                                              说明

 YA-7480
 总线报警主机+双总线驱动器
 YA-730
 LCD键盘
 YA-7480-1A
 单防区扩展模块
 YA-7480-2A
 双防区扩展模块
 YA-7480-8A
 八防区扩展模块
 YA-7483MX
 带键盘控制三防区模块
 YA-7486MX
 带键盘控制六防区模块
 YA-7488
 8路继电器输出模块
 YA-7412
 串口模块
 YA-IP8000/74
 网络通讯模块
 YA-GPRS9000/74
 GPRS通讯模块

红外对射 ABT-100 二光束纯正数码式主动红外探测器

+ 总线信号与其他总线制防盗系统良好兼容，与BOSCH公司YA7400系列总线主机和本司生产的YA7480大型总线系统直接链接，将逐步+ 升级产品，达到与其他主流系统（如安定宝VISTA系列、通用GE系列）等主机全部兼容
+ 纯正数码DYA芯片控制电路，通过DYA芯片编程发射与接收，减少误报、杜绝漏报，真正对抗红外智能入侵
+ 采用开关电源供电方式，无DC降压问题，供电电压值在DC12V-DC30V之间，便于集中供电
+ 对射反应速度可调，总线地址设置按钮式，设置方便，LED显示
+ 调试、校正方便，只需目测即可，大大提高施工效率
+ 总线制布线方式，施工简单，布线成本大大降低
+ 总线通信距离超过2000M，最远可达3000M
+ 抗阳光直射性能良好，完全抗击日光灯干扰
+ 正宗艾礼富品牌出品，品质保证

型号
ABT-40
ABT-60
ABT-80
ABT-100
室外警戒距离
40m
60m
80m
100m
室内警戒距离
120m
180m
240m
300m
光束数
2束
探测方式
2光束遮断检知式
光源
 红外LED
感应速度
50-700msec
报警输出
总线报警输出
电源、电压
DC12-24V
消耗电流
15mA max
18mA max
22mA max
22mA max
使用温度范围
-25℃-55℃
防拆输出
IB接点输出，DC26V/0.5A max
光轴调整角度（水平）
 180°(±90°)
光轴调整角度（垂直）
20°(±10°)
接露、霜对策
超声波机构
其他附加机能
 光束指示、地址编码设置、报警响应时间设置
材质
 铝材、PC工程塑料

数码彩色监视器 YA-144D

产品参数
类型
DVR彩色监视器
彩色制式
PYA/NTSC
显像管
14″彩色显像管
水平清晰度
420电视线
消耗功率
60W
视频输入
4路BNC
视频输出
1路BNC
制式
PYA/NTSC兼容
保存方式
手动、定时、移动侦测
录像模式
四画面式单画面
画质选择
高、中、低及独立通道画质调整功能
回放
全屏回放功能
面板控制
OSD菜单轻触按键
电源输入
AC 110V～260V 50/60Hz
尺寸
350（W）X326（H）X369（D）mm
重量
13.3Kg

简易连接图

三星 988MB+

主要参数
显示屏尺寸
19英寸
显像管类型
纯平
点距
0.2mm
水平扫描
30-85kHz
垂直扫描
50-160Hz
最高分辨率
1600*1200@68Hz
推荐分辨率
1280*1024 @75Hz 1024*768 @85Hz
可设置模式
8/8 模式
带宽
185MHz
输入信号连接/接口
15针 D-sub
前面板控制
有OSD菜单内容
偏转角度
90度
外形尺寸
440*459*455mm
产品重量
24.5kg
安规认证
YAO 03，CCC等
随机附件
旋转底座、使用说明书、电源线，软件包等
其他性能
三星MagicBright/工作温度（℃） 0℃-40℃ /工作湿度 20%-80% /存储温度（℃） -20℃-60℃ /存储湿度 10%-90%
其他特点
支持高亮显示

硬盘录像机YA-8016HS

产品类型：海康威视第三代无音频网络硬盘录像机，DVR、DVS一体机。
视频压缩标准：H.264。
视频处理芯片：DYA处理器。
典型应用：无需监听声音的视频监控场合，如安保领域。

订货型号
YA-8004HS、YA-8009HS、YA-8016HS。

特别说明
YA-8004HS：4个视频输入通道，4路视频环通输出；1路本地监视。
YA-8009HS：9个视频输入通道，9路视频环通输出；1路本地监视；
YA-8016HS：16个视频输入通道，16路视频环通输出；1路本地监视；4路副口视频矩阵输出，支持手动切换和自动轮巡。

硬件接口
YA-8016HS：

1、VIN视频输入接口，LOOP VOUT视频环通输出接口；
2、AUX VOUT视频辅助输出接口；
3、VOUT本地监视接口；
4、VGA显示器输出接口；
5、RS-232串行接口，ETHERNET网络接口；
6
