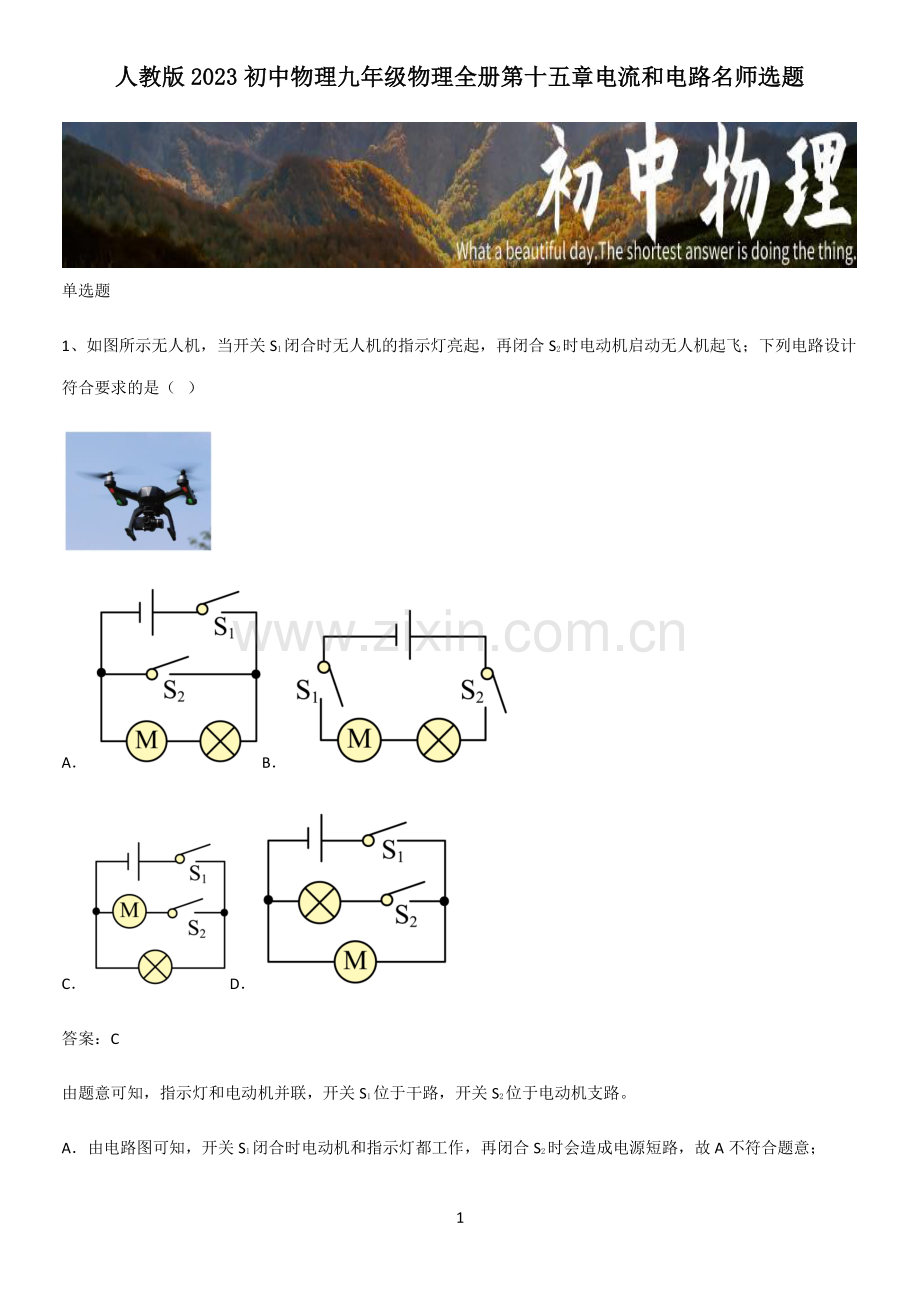

1、1 人教版人教版 20232023 初中物理九年级物理全册第十五章电流和电路名师选题初中物理九年级物理全册第十五章电流和电路名师选题 单选题 1、如图所示无人机,当开关 S1闭合时无人机的指示灯亮起,再闭合 S2时电动机启动无人机起飞;下列电路设计符合要求的是()AB CD 答案:C 由题意可知,指示灯和电动机并联,开关 S1位于干路,开关 S2位于电动机支路。A由电路图可知,开关 S1闭合时电动机和指示灯都工作,再闭合 S2时会造成电源短路,故 A 不符合题意;2 B由电路图可知,开关 S1闭合时电动机和指示灯都不工作,再闭合 S2时电动机和指示灯同时工作,故 B 不符合题意;C由电路图可知

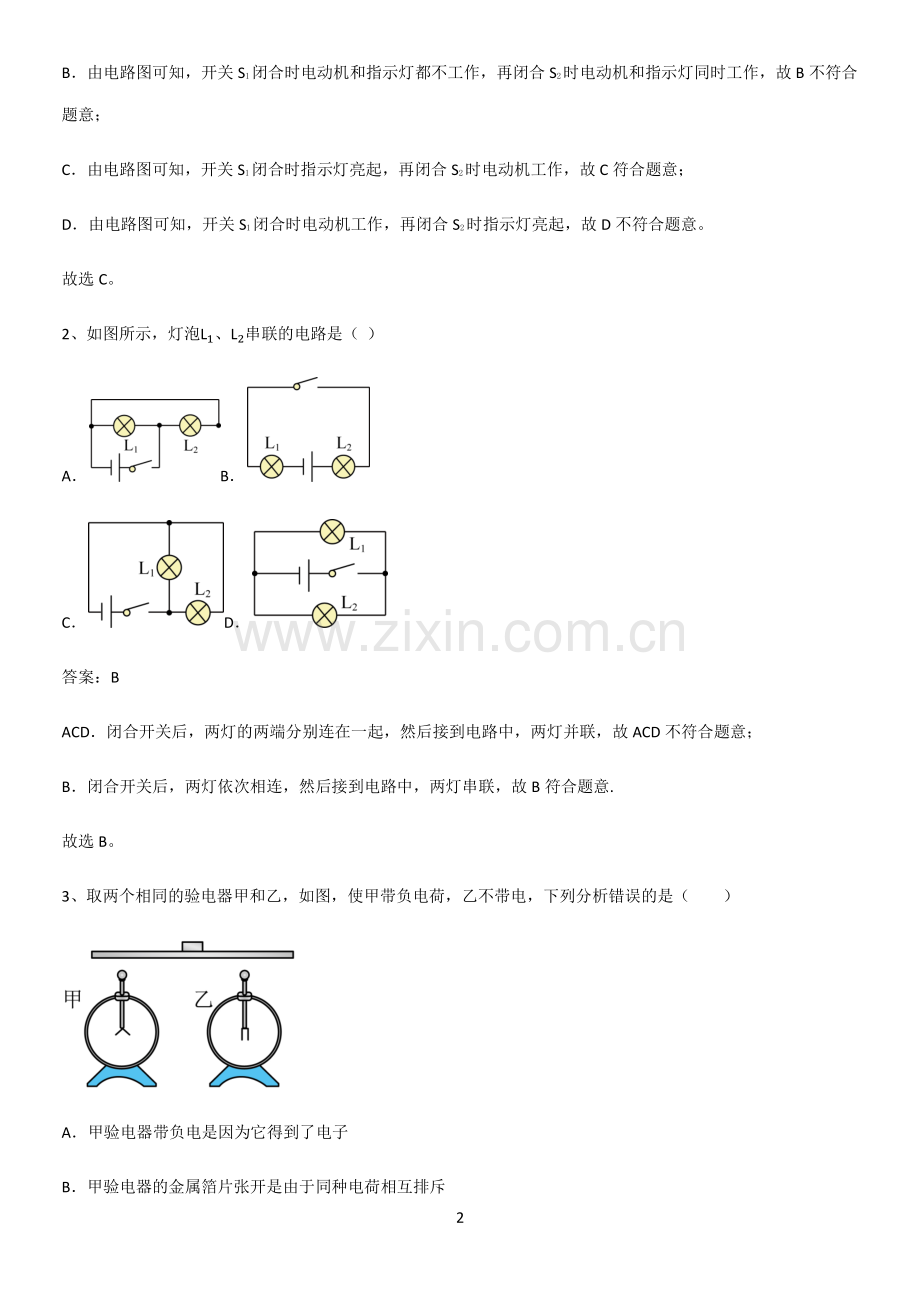

2、,开关 S1闭合时指示灯亮起,再闭合 S2时电动机工作,故 C 符合题意;D由电路图可知,开关 S1闭合时电动机工作,再闭合 S2时指示灯亮起,故 D 不符合题意。故选 C。2、如图所示,灯泡L1、L2串联的电路是()AB CD 答案:B ACD闭合开关后,两灯的两端分别连在一起,然后接到电路中,两灯并联,故 ACD 不符合题意;B闭合开关后,两灯依次相连,然后接到电路中,两灯串联,故 B 符合题意.故选 B。3、取两个相同的验电器甲和乙,如图,使甲带负电荷,乙不带电,下列分析错误的是()A甲验电器带负电是因为它得到了电子 B甲验电器的金属箔片张开是由于同种电荷相互排斥 3 C用橡胶棒连接两金
3、属球,金属箔片的张角都会发生改变 D用金属棒连接两金属球的瞬间,棒中电流方向由乙到甲 答案:C A摩擦起电是电荷发生了转移,而不是创造了电荷,甲验电器带负电是因为它得到了电子,故 A 正确,不符合题意;B验电器的制作原理是同种电荷相互排斥,所以验电器可以检验物体是否带电,故 B 正确;不符合题意;C用橡胶棒连接两金属球,由于橡胶棒是绝缘体,甲验电器的负电荷不能转移到乙验电器,因此两个验电器金属箔片的张角都不会发生改变,故 C 错误,符合题意;D用金属棒连接两金属球的瞬间,由于 A 带负电,B 不带电,则 A 验电器的电子通过金属棒转移到 B 验电器,由于自由电子的定向移动方向与电流方向相反,所
4、以金属棒中所形成的电流方向由乙到甲,故 D 正确,不符合题意。故选 C。4、如图所示,舞台上有一个“静电球”,当女孩触摸“静电球”时,关于这个现象,下列说法正确的是()A头发与静电球带的是异种电荷 B“飞”起来的头发上产生了电荷 C“飞”起来的头发带的是同种电荷 D头发“飞”起来是由于静电球的吸引 答案:C 人体是导体,当人触摸静电球时,人体也带了和静电球同种电荷的电,人的头发上也会带上与静电球同种电荷的电,因同种电荷相互排斥,因此头发会飞起来。故 ABD 错误,C 正确。4 故选 C。5、如图所示,闭合开关 S 时,灯泡 L1、L2都不亮。用一根导线的两端,接触a、b两点时两灯不亮,接触b、
5、c两点时,L1亮、L2不亮,接触c、d两点时,两灯都不亮。则下列分析中正确的是()A灯 L1断路 B灯 L2断路 C开关 S 断路 D电源断路 答案:B A若灯 L1断路,用一段导线的两端接触b、c两点时,电路中没有电流,L1不发光,故 A 错误;B若灯 L2断路,导线接触a、b两点时电路中没有电流,两灯均不亮,导线接触b、c两点时,L1中有电流通过,会发光,L2不亮,故 B 正确;C如果开关断路,导线接触c、d两点时,电路是通路,两灯都应该发光,故 C 错误;D如果电源断路,导线接触a、b或b、c两点时两灯都不发亮,故 D 错误。故选 B。6、到校了,早读和第一节课后,物理老师登场啦!老师先
6、出了一道辨别导体和绝缘体的题目,下列物品常温下属于导体的是()A玻璃板 B陶瓷碗 C橡胶鞋 D金属勺 答案:D ABCD金属容易导电,属于导体,玻璃、陶瓷、橡胶不容易导电,属于绝缘体,故 D 符合题意,ABC 不符合题意。故选 D。7、如图所示的实验电路,闭合开关 S 后,电流表 A 的示数为 0.5A,电流表 A1的示数为 0.3A,则通过小灯泡 L1、5 L2的电流分别是()A0.3A,0.2AB0.2A,0.3AC0.5A,0.3AD0.5A,0.2A 答案:A 由图中可知,小灯泡 L1与 L2并联,电流表 A 测干路电流,电流表 A1测流过灯泡 L1的电流,由题意可知,电流表A 的示数
7、为I=0.5A,即干路电流为 0.5A,电流表 A1的示数为I1=0.3A,即流过灯泡 L1的电流为 0.3A,由并联电路的电流规律可知,流过灯泡 L2的支路电流为 I2=I-I1=0.5A-0.3A=0.2A 故 A 符合题意,BCD 不符合题意。故选 A。8、如图所示的电路图中,通过控制开关的闭合与断开,可实现不同方式的连接,以下正确的是()A只闭合 S1、S3,两灯泡并联 B只闭合 S1、S3,两灯泡串联 C只闭合 S1、S2,两灯泡都发光 DS1、S2、S3闭合,两灯泡串联 答案:A AB只闭合 S1、S3,S1控制 L2,S3控制 L1,两灯泡并联,故 A 正确,B 错误;6 C只闭
8、合 S1、S2,L1被短路不发光,L2发光,故 C 错误;DS1、S2、S3闭合,电源短路,两灯都不发光,故 D 错误。故选 A。9、实践小组的同学们到工厂参观,看到车间里摆放着如图所示的高凳,工人师傅告诉大家这是电力作业安全登高凳。下列可用来制作这种高凳的材料是()A不锈钢 B铁 C铝合金 D木头 答案:D 为了避免电力作业时发生触电,制作这种高凳的材料应为绝缘体,所以应用木头制作。故选 D。10、如图所示,A1的示数为 1A,A2的示数为 0.7A,若通过 L1的电流是 0.4A,则通过 L2、L3的电流大小分别是()A0.4A 0.5AB0.3A 0.7A C0.7A 0.4AD0.7A
9、 1A 答案:B 7 由电路图可知,三个灯泡并联,电流表 A1测流过灯 L2与 L3的电流之和,电流表 A2测流过灯 L1与 L2的电流之和。根据并联电路的电流规律可知,流过灯 L1与 L2的总电流为 IA2=I1+I2=0.7A 由于通过 L1的电流I1=0.4A,则通过 L2的电流为 I2=IA2-I1=0.7A-0.4A=0.3A 由于电流表 A1的示数为 1A,即通过 L2和 L3的电流之和为 IA1=I2+I3=1A 则通过 L3的电流为 I3=IA1-I2=1A-0.3A=0.7A 综上,B 符合题意,ACD 不符合题意。故选 B。11、下列微观粒子中,尺度最大的是()A原子 B电
10、子 C质子 D中子 答案:A 原子是由原子核及核外电子组成,而原子核由质子及中子组成,所以尺度最大的是原子。故 A 符合题意,BCD不符合题意。故选 A。12、小綦在学习了“简单电路”之后,明白了手机屏幕“密码解锁”“指纹解锁”“人脸解锁”功能的实质就是相当于三种开关,这三种解锁方式中使用任意其中一种就能打开并点亮手机屏幕。他分别用 S1代替“密码解锁”,S2代替“指纹解锁”,S3代替“人脸解锁”,小灯泡 L 代替手机屏幕设计了一个手机解锁电路。如图所示的电路图中能实现上述功能的是()8 AB CD 答案:B 由题意知,三个开关任意一个闭合,手机屏幕能工作,所以三个开关应并联后再与小灯泡 L
11、串联。A图示电路中,三个开关都闭合,灯泡才能工作,只闭合任意一开关,电路处于开路,故 A 不符合题意;B图示电路中,三个开关并联后再与灯泡串联,故 B 符合题意;C图示电路中,只闭合任一开关,电路处于开路,须同时闭合开关 S1和 S3或 S2和 S3灯泡才能工作,故 C 不符合题意;D图示电路中,须同时闭合开关 S1和 S3或 S1和 S2灯泡才能工作,故 D 不符合题意。故选 B。13、如图是闪电产生的电流通过避雷针的示意图,已知云层带正电,则下列说法正确的是()A制作避雷针的材料为绝缘体 B产生闪电时,云层失去了原子核 C云层带正电是因为云层得到了电子 D图中的电流方向是从云层到避雷针 答
12、案:D A避雷针一般是由钢或合金材料制成,故制作避雷针的材料是导体,故 A 错误;9 BC云层在运动过程中与空气摩擦,失去电子带正电,故 B 错误;D避雷针工作时尖端放电,负电荷从避雷针定向移动到云层,云层得到了电子,电流的方向与负电荷定向移动的方向相反,因此电流的方向是从云层流向避雷针,故 D 正确。故选 D。14、小致设计了一款电动玩具警车。只闭合开关 S1,警示灯 L 发光;只闭合开关 S2,电动机工作,玩具警车运动。以下设计符合要求的是()ABCD 答案:A A灯泡和电动机并联,只闭合开关 S1,警示灯 L 发光,只闭合开关 S2,电动机工作,故 A 符合题意;B灯泡和电动机串联,两个
13、开关都闭合时,灯泡发光,电动机工作,故 B 不符合题意;CD只闭合开关 S1,灯泡发光,电动机工作,只闭合开关 S2,两个用电器都不工作,故 CD 不符合题意。故选 A。15、如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A,IB=0.3A,IC=0.2A,在表格中记录数据后,下一步首先应该做的是()A整理器材,结束实验 B换用不同规格的小灯泡,再测出几组电流值 C分析数据,得出结论 D换用电流表的另一量程,再测出一组电流值 10 答案:B 由图可知,灯泡 L1和 L2并联,A处测出的电流为干路电流,B处测出的电流为通过灯 L1的电流,C处测
14、出的电流为通过灯 L2的电流。由小明的实验数据可知,干路电流等于各支路电流之和,但一次实验的结果具有一定的偶然性,所以应改变实验条件,即换用不同规格的灯泡使电路中的电流发生变化,再进行几次测量,才能得出可靠的结论,而改变电流表的量程则对实验结论没有很大的影响,故 ACD 不符合题意,B 符合题意。故选 B。多选题 16、如图所示,用丝绸摩擦过的玻璃棒去接触不带电的验电器 A,再用 C 棒同时接触 A、B 两验电器的金属球,发现 A 的金属箔张角变小,B 的金属箔张角变大。则下列说法正确的是()AC 棒与其手柄 D 必须都是导体 BB 中电子通过 C 棒流向 A,使 B 带正电 C当 C 棒接触
15、两验电器的金属球时,电流方向为 A 到 B D丝绸摩擦玻璃棒的过程中,丝绸束缚电子本领强 答案:BCD AC 棒是导体,其手柄 D 应是绝缘体,故 A 错误;BC当 C 棒接触两验电器的金属球时,B 中电子通过 C 棒流向 A,使 B 带正电,电流方向与电子定向移动方向相反,为 A 到 B,故 BC 正确;D丝绸摩擦过的玻璃棒带正电,因此丝绸摩擦玻璃棒的过程中,丝绸束缚电子本领比玻璃棒束缚电子本领强,故 D 正确。11 故选 BCD。17、以下是小红同学整理的一些物理知识,其中正确的是()A“潭清疑水浅”与“池水映明月”的形成原因不同 B验电器的原理是同种电荷互相排斥,异种电荷互相吸引 C所有
16、物体都遵从热胀冷缩的规律 D金属容易导电,是由于它们内部具有大量的自由电子 答案:AD A“潭清疑水浅”的形成原因是光的折射,“池水映明月”的形成原因是光的反射,二者的形成原因不同,故 A 正确;B验电器的工作原理是同种电荷互相排斥,故 B 错误;C水的温度从 0上升到 4的过程中,水的体积会变小,此时水是热缩冷胀,所以不是所有物体都遵从热胀冷缩的规律,故 C 错误;D因为金属内部有大量的自由电子,所以金属容易导电,故 D 正确。故选 AD。18、下列各种说法中,正确的是()A金属导体中自由电子定向移动的方向与电流方向相反 B电流总是从电源的正极流向负极 C几盏灯总是同时亮,同时灭,它们必定串
17、联 D绝缘体不容易导电是因为它们内部几乎没有自由电荷 答案:AD A金属中能够自由移动的自由电子是负电荷,规定正电荷定向移动的方向是电流的方向,所以自由电子定向移动的方向与电流方向相反,故 A 正确;12 B在电池的外部,电流总是从电源的正极流向负极,但在内部电流方向正好相反,故 B 错误;C几盏灯总是同时亮,同时熄灭,它们可能是串联,也可能并联(此时开关在干路上),故 C 错误;D绝缘体内部缺少自由电荷,所以不容易导电,故 D 正确。故选 AD。19、如图所示的电路中,小灯泡 L1和 L2都标有“3A 0.25A”字样,电源由 2 节 1.5V 的干电池组成。则下列说法中正确的是()AS 闭
18、合后,L1、L2并联,且都能发光 BS 闭合后,电路将发生短路 C要想使 L1、L2串联,可去掉导线 a D若将导线 M 从接线柱 B 改接到 A 上,则两灯都能发光 答案:BD A如图所示,开关 S 闭合后,电流将从电源正极经过导线 b 与导线 M 和开关回到电源负极,造成电源短路,两灯不发光,故 A 错误;BS 闭合后,电流将从电源正极经过导线 b 与 M 和开关回到电源负极,电路将发生短路,故 B 正确;C如图所示,去掉导线 a,开关 S 闭合后,电流将从电源正极经过导线 b 与导线 M 和开关回到电源负极,造成电源短路,故 C 错误;D如图所示,若将导线 M 从接线柱 B 改接到 A
19、上,则两灯属于并联电路,都能正常发光,故 D 正确。故选 BD。13 20、关于以下各图所示的实验现象及说明的问题,下列说法正确的是()A图甲:快速拨动弹片硬纸片被弹走,但砝码却落在正下方,说明砝码具有惯性 B图乙:滴入水杯中的墨水发生了扩散现象,说明质量小的分子也受重力的作用 C图丙:迅速压活塞,硝化棉立即燃烧起来,说明摩擦生热使筒内空气内能增加 D图丁:两根用丝绸摩擦过的玻璃棒靠近时相互排斥,说明同种电荷间相互排斥 答案:AD A图甲:快速拨动弹片硬纸片被弹走,砝码具有惯性保持原来状态,硬纸片被弹走后,砝码在重力的作用下,落在正下方,故 A 正确;B图乙:滴入水杯中的墨水发生了扩散现象,说
20、明分子在永不停息地做无规则运动,故 B 错误;C图丙:迅速压活塞,硝化棉立即燃烧起来,活塞对空气做功,使筒内空气内能增加,温度升高,故 C 错误;D图丁:两根用丝绸摩擦过的玻璃棒带正电,靠近时相互排斥,说明同种电荷间相互排斥,故 D 正确。故选 AD。21、下列关于生活中的电路分析,正确的是()A教室内一个开关可同时控制两盏灯,这两盏灯是并联的 B很多宾馆采用房卡插卡取电,房卡相当于电路中的开关 C马路边的路灯,一个不亮时其他灯还亮,所以它们是并联的 D装饰用的一串小彩灯因为同时亮同时灭,所以它们是串联的 14 答案:ABC A教室内的两盏灯中的一盏灯损坏时(断路),另一盏灯可以继续发光,这两
21、盏灯的工作互不影响,是并联的;因为开关在干路中,所以一个开关可同时控制两盏灯,故 A 正确;B很多宾馆采用房卡插卡取电,房卡可以控制电路的通断,相当于电路中的开关,故 B 正确;C马路边的路灯,如果一只损坏(断路),其余的还可以继续工作,各个路灯的工作互不影响,因此是并联的,故 C 正确;D装饰用的一串小彩灯同时亮同时灭,是由于开关在干路上,小彩灯可能是串联,也可能是并联,故 D 错误。故选 ABC。22、如图所示,这是一种用于粉尘、细菌收集的静电除尘装置的原理图。当含尘空气经过离子发生器时,空气分子被电离为正离子和电子,正离子尘粒带正电奔向积尘盘的负极,最终被吸附到积尘盘上。下列说法正确的是
22、()A尘粒能被吸附到积尘盘负极是因为异种电荷互相吸引 B图中除尘时的瞬间电流方向是由离子发生器到积尘盘 C空气分子被电离时是创造了电荷,使粉尘带上了电荷 D静电除尘装置是利用了带电体能吸引轻小物体的性质 答案:AB A含尘气体经过离子发生器时,空气分子被电离为正离子和电子,正离子使尘粒带正电奔向积尘盘的负极,所15 以尘粒被吸附到积尘盘负极是因为异种电荷相互吸引,故 A 正确;B电流的方向规定为正电荷定向移动的方向,由题意可知,正离子尘粒带正电奔向积尘盘的负极,所以图中除尘时的瞬间电流方向是由离子发生器到积尘盘,故 B 正确;C空气被电离没有创造电荷,而是用电离的方法使正负电荷分开,故 C 错
23、误;D该静电除尘装置利用了电荷间的相互作用,故 D 错误。故选 AB。23、为了形象、简单地表示实际电路的情况,我们常用规定的符号表示电源、开关、用电器等电路元件。图中的规定符号与所表示的实物一致的是()A B C D 答案:ACD A干电池的电路元件符号为,故 A 符合题意;B三孔插座的电路元件符号为,故 B 不符合题意;C开关的电路元件符号符合规范,故 C 符合题意;D电灯的电路元件符号符合规范,故 D 符合题意。16 故选 ACD。24、电路如图所示,下列分析错误的是()A只闭合 S1时,L2发光、L1不发光,A2测 L2电流 B只闭合 S2时,L1发光、L2不发光,A1测 L1电流 C
24、闭合 S1、S2时,L1、L2并联,A2测 L2电流 D闭合 S1、S2时,L1、L2串联,A1、A2示数相等 答案:ABD A由图可知,只闭合 S1时,只有 L1发光,L2断路,电流表 A1测 L1的电流,故 A 错误,符合题意;B只闭合 S2时,整个电路断路,L1、L2都不亮,故 B 错误,符合题意;CD闭合 S1、S2时,两灯泡并联,电流表 A1测量干路电流,电流表 A2测量 L2的电流,根据并联电路电流特点可知,A1的示数大于 A2的示数,故 C 正确,不符合题意;D 错误,符合题意。故选 ABD。25、关于验电器,下列说法错误的是()A验电器可以检验物体是否带电 B验电器可以准确判断
25、物体所带电荷的多少 C验电器可以直接检验物体所带的是哪种电荷 D验电器的工作原理是同种电荷互相排斥 答案:BC 17 A验电器的金属箔张开,说明与它接触的物体带电,因此可以检验物体是否带电,故 A 正确,不符合题意;B验电器金属箔的张角越大,说明物体所带的电荷越多,因此只可以粗略判断物体所带电荷的多少,故 B 错误,符合题意;CD验电器的工作原理是同种电荷互相排斥,箔片所带的是同种电荷,但不能确定物体带电荷的种类,故 C 错误符合题意,D 正确,不符合题意。故选 BC。填空题 26、如图为宾馆房间的取电房卡。将房卡插入槽中,房间内的用电器才能使用。房卡的作用相当于电路元件中的_。给充电宝充电时
26、,充电宝相当于简单电路中的_;充电宝给手机充电时,充电宝相当于简单电路中的_。答案:开关 用电器 电源 1房卡可以控制用电器的工作,不插入插槽中,房间内所有的用电器都不工作,所以房卡相当于开关。2在给充电宝充电过程中,充电宝消耗电能,相当于用电器。3充电宝给手机充电时,充电宝提供电能,相当于简单电路中的电源。27、A、B 是两个轻质泡沫小球,C 是用丝绸摩擦过的玻璃棒,A、B、C 三者之间相互作用时的场景如图所示,由此可判断:小球 A_,小球 B_。(均选填“一定带正电”、“一定带负电”或“可能不带电”)。18 答案:可能不带电 一定带正电 12玻璃棒与丝绸摩擦的过程中会失去电子,所以用丝绸摩
27、擦过的玻璃棒带正电,如图,B 球与带正电的玻璃棒排斥,由同种电荷相互排斥,故 B 一定带正电;A 与 B 相互吸引,可能是异种电荷相互吸引,即 A 可能带负电;也可能是带电体 B 吸引轻小物体 A,即 A 也可能不带电。故 A 可能带负电,也可能不带电。28、某同学在做一个电学实验时,闭合开关后,发现电流表指针的偏转如图甲所示。发生这一现象的原因是_;纠正后电流表如题图乙所示,电流表的示数为_A。答案:选用电流表的量程太小 1.3 1闭合开关后,发现电流表指针的偏转如图甲所示。指针偏转角度超过量程,发生这一现象的原因是选用电流表的量程太小。2由乙图可知电流表的量程为 03A,分度值为 0.1A
28、,所以电流表的示数为 1.3A。29、如图所示实物电路图,当闭合开关 S1、S2,断开开关 S3,则R1与R2两个电阻的连接方式为_联,当断开开关 S1、S2,闭合开关 S3时,R1与R2两个电阻的连接方式为_联。19 答案:并 串 1当闭合开关 S1、S2,断开开关 S3,电流分别流经电阻R1、R2,并回到电源的负极,电路有两条电流路径,因此它们是并联的。2当断开开关 S1、S2,闭合开关 S3时,电流依次经过电阻R1、开关 S3和R2,电流有一条路径,所以R1、R2是串联的。30、在探索更小的微粒历程中,19 世纪末,英国物理学家汤姆生发现了比原子小得多的带 _电的粒子_,从而说明原子是可分的;原子内部的原子核是由 _和 _组成的。答案:负 电子 质子 中子 123419 世纪末,英国物理学家汤姆生发现了比原子小得多的带负电的粒子:电子,从而揭示了原子是有结构的,即原子是可再分的。原子内部的原子核是由带正电的质子和不带电的中子组成的。
