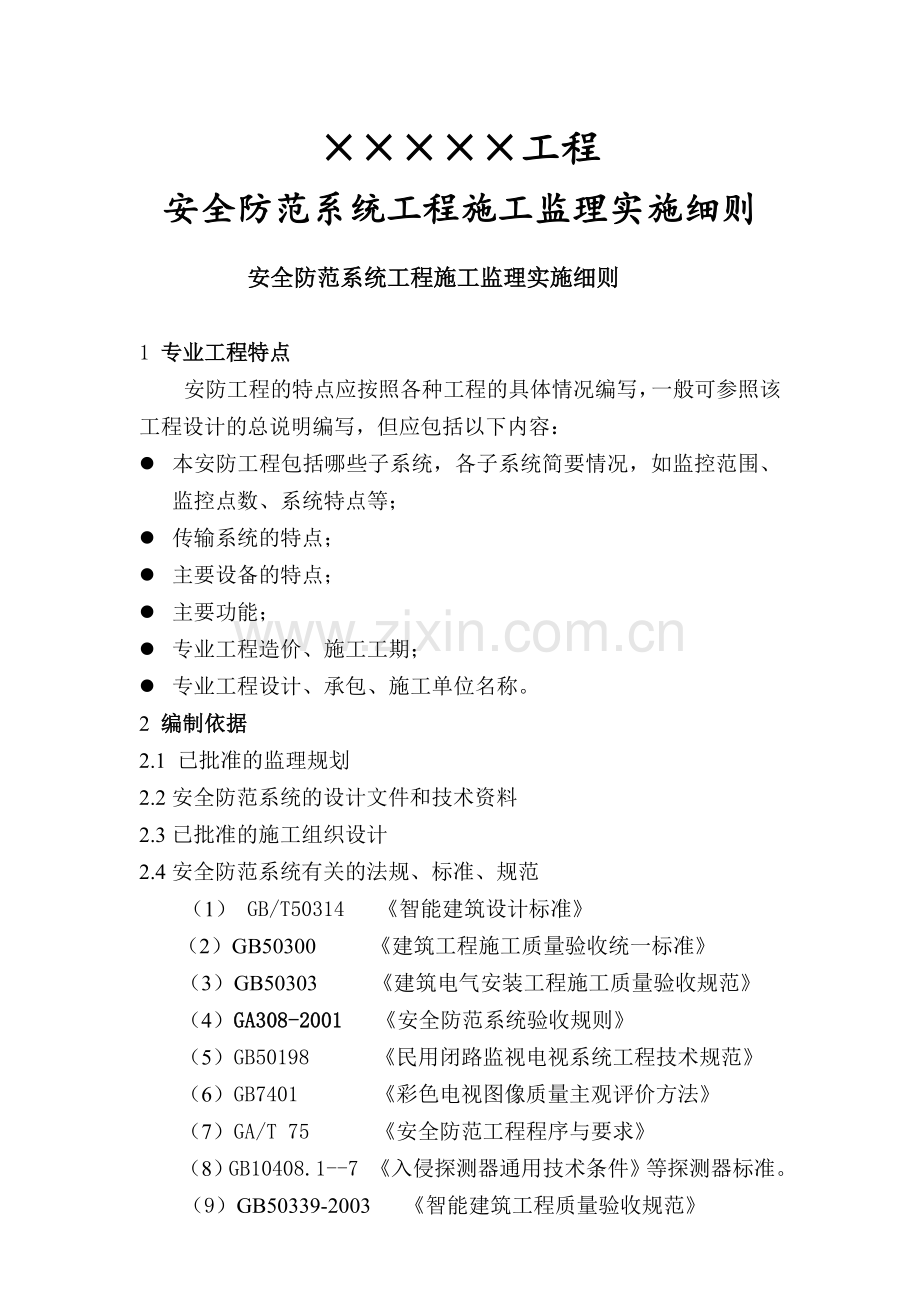

×××××工程
安全防范系统工程施工监理实施细则

安全防范系统工程施工监理实施细则

1 专业工程特点
安防工程的特点应按照各种工程的具体情况编写，一般可参照该工程设计的总说明编写，但应包括以下内容：
l 本安防工程包括哪些子系统，各子系统简要情况，如监控范围、监控点数、系统特点等；
l 传输系统的特点；
l 主要设备的特点；
l 主要功能；
l 专业工程造价、施工工期；
l 专业工程设计、承包、施工单位名称。
2 编制依据
2.1 已批准的监理规划
2.2安全防范系统的设计文件和技术资料
2.3已批准的施工组织设计
2.4安全防范系统有关的法规、标准、规范
（1） GB/T50314 《智能建筑设计标准》
（2）GB50300 　《建筑工程施工质量验收统一标准》
（3）GB50303 《建筑电气安装工程施工质量验收规范》
（4）GA308-2001 《安全防范系统验收规则》
（5）GB50198 《民用闭路监视电视系统工程技术规范》
（6）GB7401 《彩色电视图像质量主观评价方法》
（7）GA/T 75 《安全防范工程程序与要求》
（8）GB10408.1--7 《入侵探测器通用技术条件》等探测器标准。
（9）GB50339-2003 《智能建筑工程质量验收规范》

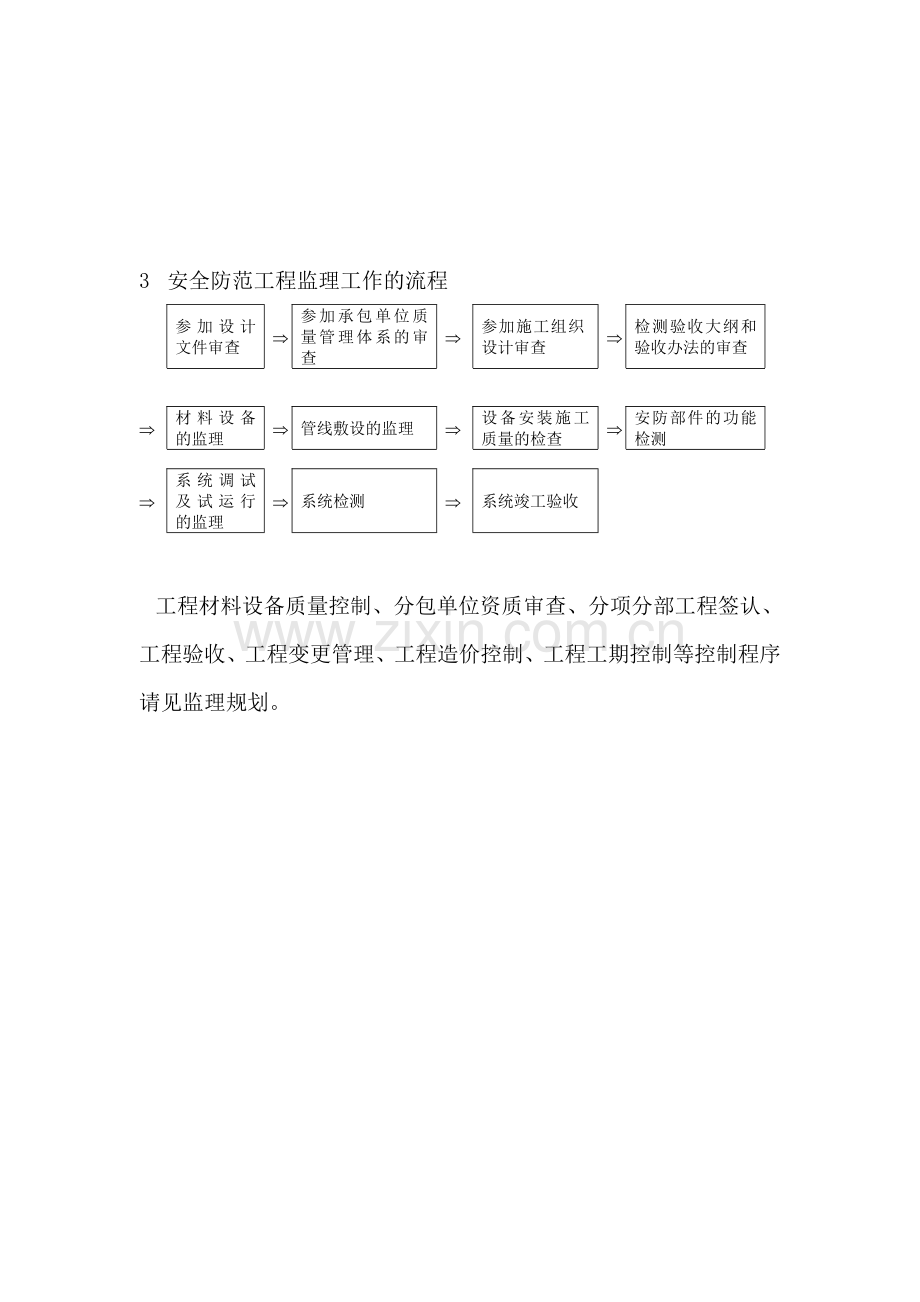

3 安全防范工程监理工作的流程

参加设计文件审查
Þ
参加承包单位质量管理体系的审查
Þ
参加施工组织设计审查
Þ
检测验收大纲和验收办法的审查

Þ
材料设备的监理
Þ
管线敷设的监理
Þ
设备安装施工质量的检查
Þ
安防部件的功能检测

Þ
系统调试及试运行的监理
Þ
系统检测
Þ
系统竣工验收

工程材料设备质量控制、分包单位资质审查、分项分部工程签认、工程验收、工程变更管理、工程造价控制、工程工期控制等控制程序请见监理规划。

4 安全防范工程监理工作的控制要点及措施

序号
质量控制点
监理控制要点及措施
备注
1
本专业设计文件的审查
图纸审批签认；
完整性；
正确性；

手续齐全；
完整、与目录相符；
符合国家标准强制性条文规定；
材料、配部件、设备符合现行规范、规程和规定的要求；
施工工艺符合现行规范、规程的规定；
无遗漏、差错或相互矛盾之处；
发现问题，通过建设单位书面提交给设计单位。
2
参加对承包单位现场项目管理机构质量管理体系的审查
组织机构；

制度；
人员；
质量管理、技术管理和质量保证的机构齐全；
有健全的质量管理、技术管理制度；
专职管理人员和安装调试及试验人员应有相应的资格证、上岗证。

3
参加对施工组织设计的审核
审批手续；
施工总平面布置图施工部署、施工方法、质量保证措施
进度计划；

安全、消防、环保、和文明施工措施；
承包单位的审批手续齐全、有效；
布置合理；
合理、可行、可靠并具有针对性；

满足合同要求，保证施工的连续性和均衡性，人力、材料、设备配备与之协调；
可靠、符合有关规定

4
检测大纲和验收办法
提交时间；
内容；

批准
安防设备安装前；
应包括检测验收的目的、检测的内容与方法、测试所依据的标准规范、测试工具与测试结果的处理分析、测试结论及处理办法、验收结论等诸项。检测验收的质量指标应明确，应符合合同技术文件的要求。检测的内容应包括施工检测（设备和材料进场检验、隐蔽工程检验、安装质量检验、设备部件功能检验等）、系统检测和竣工验收；
测验收大纲应由合同签定机构负责审定，总监理工程师批准。

对照合同及有关标准规范核查

序号
质量控制点
监理控制要点及措施
备注
5
材料、设备的监理
主要材料、设备
采购、运输、保管；

进场验收；

系统集成商应向建设单位提供所用设备的性能指标和技术说明书、或样品，并严格按建设单位批准的主要设备、器材采购。采购、运输和保管，应符合国家现行标准的规定，对产品有特殊要求时，应符合产品技术文件的规定。 施工现场应设立临时库房，作为设备和器材安装前的保管，库房应由专人管理。临时库房应符合产品存放环境的技术要求。
主要设备、材料、成品和半成品的进场验收按《建筑电气安装工程施工质量验收规范》GB50303中 3.2内容执行。产品应有CCC认证。进场验收结论应有记录，经确认符合规范规定，才能在工程中使用；

查验，必要时送检
探测器、控制器等
规格、数量、附件；
合格证、产地证、产品技术资料及CCC认证标志；
外观检查；
查验装箱单,设备的规格、数量、附件应相符；
齐全；

有铭牌，附件齐全，电气接线端子完好，表面无缺损，涂层完整。

导管、桥架、线槽
合格证、外观、标记、壁厚、阻燃性
符合GB50303-2002中3.2.13、3.2.16的规定

线缆
合格证、3C认证标志、线径、芯径、外观、标记、阻燃性
符合GB50303-2002中3.2.12的规定
查验，必要时送检

6

管线敷设的监理

隐蔽工程：
管线位置、标高
连接

间距

管口及弯曲半径、接地
隐蔽工程必须经检验合格后才能覆盖；
位置、标高符合图纸要求，
镀锌钢管不允许焊接，塑料管粘接，套管长度不应小于管径的2.2倍，
与其他管线的最小间距应符合GB50198的规定；
管口光滑、护口齐全、弯曲半径>6D-10D
金属导管、电缆支架等应可靠接地；

现场查验
管线敷设的监理

敷设与布线,电缆排列位置，布放、绑扎质量

缆线终接

光缆芯线终接

地沟、支架、线槽、桥架的安装质量，埋设深度及架设质量，焊接及插接头安装质量，
电源线与信号线、控制线应分开敷设，缆线的型号、规格应与设计规定相符； 缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤； 缆线两端贴有标签，应标明编号，标签书写应清晰、端正和正确；标签应选用不易损坏的材料；缆线终接后，应有余量。交接间、设备间对绞电缆预留长度宜为0.5-1.0m，工作区为10-30mm；光缆布放宜盘留，预留长度宜为3-5m，有特殊要求的应按设计要求预留长度;
缆线标识内容正确； 缆线中间不允许有接头；缆线终接处必须牢固，接触良好；对绞电缆与插接件连接的线号、线位色标不得颠倒和错接;
采用光纤连接盒对光纤进行连接.保护.在连接盒中光纤的弯曲半径应符合安装工艺要求；
光纤熔接处应加以保护和固定，使用连接器以便于光纤的跳接;
符合GB50303-2002中12、13、14、15、16、18章节的规定。
传输电缆、光缆敷设完成后应进行衰减等电气性能测试，性能应符合设计及规范要求，并应作好测试记录。

现场查验
序号
质量控制点
监理控制要点及措施
备注
7

保护接地
采用一点接地方式，设备机房作局部等电位联结，工作接地与保护接地分开，
接地材料、焊接质量符合要求。采用铜质线，线径>16mm2
光端机、机柜外壳、架空电缆吊线两端、入室端及装于旷野的摄像机外壳等应可靠接地
系统采用专用接地装置，接地电阻<4Ω，采取综合接地网时<1Ω。
现场查验

8
施工质量的检查

设置位置，视野范围
安装质量及外观
镜头、防护罩、支撑装置、云台
符合合同及设计要求

牢靠、稳固、美观、接线正确，引出电缆宜留出1 m余量，并应固定，经通电试看，符合要求后，方可固定。
抽查30%
旁站最早安装的各类摄象机各1台

符合产品说明书和设计要求
100%检查

位置、角度正确，安装稳固、美观、接线正确，符合产品说明书和设计要求。
抽查30%
安全防范系统施工质量的检查

符合产品说明书和设计要求，接线正确，接地可靠，
100%检查

符合产品说明书和设计要求，接线正确，接地可靠，
抽查30%

符合产品说明书和设计要求，接线正确，接地可靠，开关灵活。
抽查30%

符合设计要求，安装质量符合GB50303-2002中6的要求
100%检查

序号
质量控制点
监理控制要点及措施
备注
9

安全防范系统部件的功能检测

符合产品说明书、检测大纲和设计要求。
100%检查
旁站各类摄象机各1台

符合产品说明书、检测大纲和设计要求。
100%检查

符合产品说明书、检测大纲和设计要求。
100%检查

符合产品说明书、检测大纲和设计要求。
100%检查

符合合同及设计要求
抽查30%

正常

>4h

符合产品说明书、检测大纲和设计要求。
100%检查

符合产品说明书、检测大纲和设计要求。
100%检查

序号
质量控制点
监理控制要点及措施
备注

10

系统检测

　电视监控系统的质量主观评价　
云台水平转动

符合合同及设计要求

　抽检20%

云台垂直转动
光圈调节功能
调焦功能
变倍功能
图像切换功能
录像功能
防护罩功能
其它

　电视监控系统的　图像质量测试

合同及设计高于所列指标，应按合同及设计要求

系统整体功能检测
监控范围；现场设备接入率；开通稳定时间；矩阵主机的切换、遥控、编程、巡检记录等功能；
主机宕机的记录、图像显示和记录速度、图像质量、对前端设备的控制功能、通信接口功能、远端联网功能、硬盘录象记录速度及记录的检索、查找功能。
符合合同及设计要求
100%测试
序号
质量控制点
监理控制要点及措施
备注

10

系统检测

功能测试：

性能测试：

文档测试：

回归测试：

可靠性测试：

互连测试：

在规定的一段时间内运行软件系统的所有功能，以验证系统是否符合功能需求；
检查系统是否满足说明书中规定的性能，应对软件的响应时间、吞吐量、辅助存储区、处理精度进行检测；
检测用户文档的清晰性和精确性，用户文档中所列应用案例必须全部测试；
软件修改后经回归测试验证是否因修改引出新的错误，即验证修改后的软件是否仍能满足系统的设计要求；
检测平均失效间隔时间（MTBF）和平均故障停机时间（MTTR）是否超过规定值；
应验证两个或多个不同系统之间的互连性。
系统集成商应提供必要的调试检测用软件和开发工具
11
系统验收

1．根据安全防范系统工程设计文件和合同技术文件,安全防范系统相关设备已全部安装调试完毕.
2．现场敷线和设备安装已经过施工质量检查和设备功能检查，并已提交建设、监理、施工及相关单位签字的检查验收报告。
3. 系统安装调试、试运行后的正常连续投运时间大于3个月。
4. 已进行了系统管理人员和操作人员的培训，并有培训记录，系统管理人员和操作人员已可以独立工作。
5．按标准进行了系统检测，检测结论为合格。
验收合格，签署验收证书

1. 工程设计说明，包括系统选型论证，系统监控方案和规模容量说明，系统功能说明和性能指标等；
2. 技防系统建设方案的审批报告；
3. 工程竣工图纸，包括系统结构图、各子系统监控原理图、施工平面图、设备电气端子接线图、中央控制室设备布置图、接线图、设备清单等；
4. 系统的产品说明书、操作手册和维护手册。
5. 工程检测记录，包括隐蔽工程检测记录、施工质量检查记录、设备功能检查记录、系统检测报告等；
6. 其他文件，包括工程合同、系统设备出厂检测报告和设备开箱验收记录、系统试运行记录、相关工程质量事故报告、工程设计变更单、工程决算书等。

符合合同、设计及检测大纲的要求
