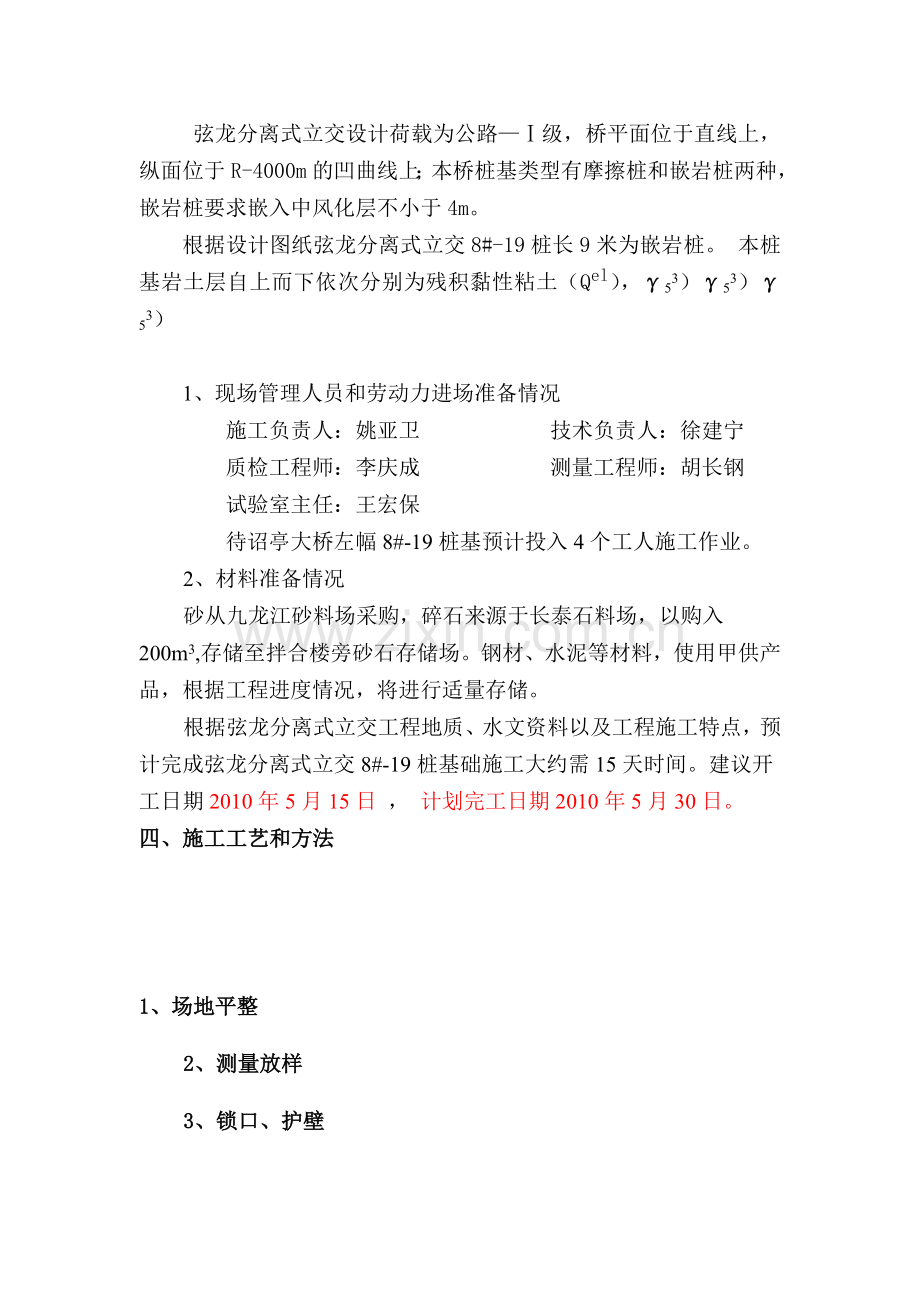

弦龙分离式立交设计荷载为公路—Ⅰ级，桥平面位于直线上，纵面位于R-4000m的凹曲线上；本桥桩基类型有摩擦桩和嵌岩桩两种，嵌岩桩要求嵌入中风化层不小于4m。
根据设计图纸弦龙分离式立交8#-19桩长9米为嵌岩桩。 本桩基岩土层自上而下依次分别为残积黏性粘土（Qel），γ53）γ53）γ53）

1、现场管理人员和劳动力进场准备情况
施工负责人：姚亚卫 技术负责人：徐建宁
质检工程师：李庆成 测量工程师：胡长钢
试验室主任：王宏保
待诏亭大桥左幅8#-19桩基预计投入4个工人施工作业。
2、材料准备情况
砂从九龙江砂料场采购，碎石来源于长泰石料场，以购入200m3,存储至拌合楼旁砂石存储场。钢材、水泥等材料，使用甲供产品，根据工程进度情况，将进行适量存储。
根据弦龙分离式立交工程地质、水文资料以及工程施工特点，预计完成弦龙分离式立交8#-19桩基础施工大约需15天时间。建议开工日期2010年5月15日 ， 计划完工日期2010年5月30日。
四、施工工艺和方法

1、场地平整
2、测量放样
3、锁口、护壁
锁口
B
30cm
护壁
按照设计要求进行钢筋混凝土锁口、护壁，挖孔桩采用C20钢筋混凝土锁口，锁口钢筋混凝土厚30cm、长1m；锁口高出地面30cm，以防地面水流入孔内。根据地质稳定情况拟采用外齿式混凝土护壁，护壁混凝土厚度和强度按照设计要求进行，上下护壁间搭接50mm，护壁砼结构如施图2。

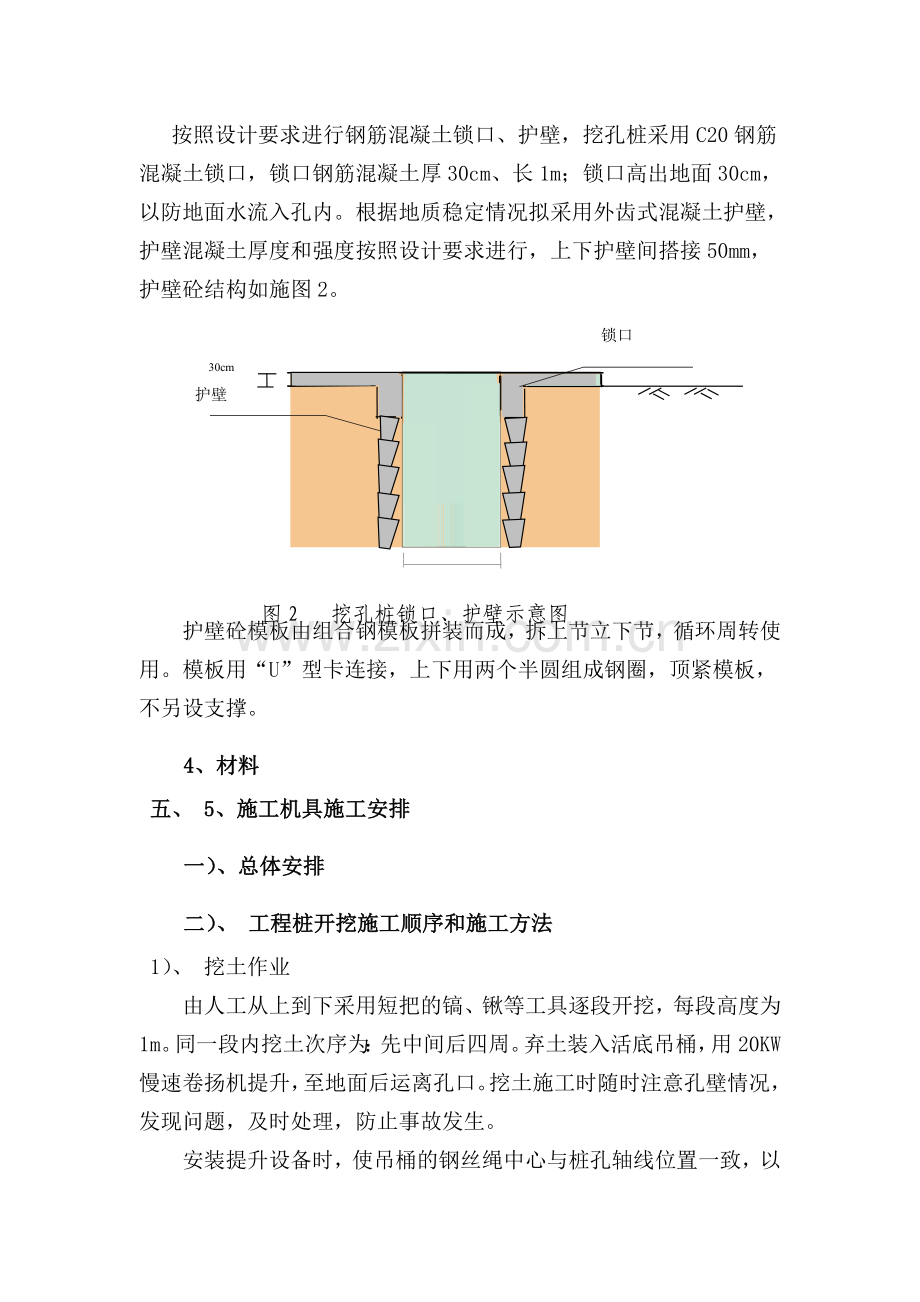

图2 挖孔桩锁口、护壁示意图

护壁砼模板由组合钢模板拼装而成，拆上节立下节，循环周转使用。模板用“U”型卡连接，上下用两个半圆组成钢圈，顶紧模板，不另设支撑。
4、材料
五、 5、施工机具施工安排
一）、总体安排
二）、 工程桩开挖施工顺序和施工方法
1）、 挖土作业
由人工从上到下采用短把的镐、锹等工具逐段开挖，每段高度为1m。同一段内挖土次序为：先中间后四周。弃土装入活底吊桶，用20KW慢速卷扬机提升，至地面后运离孔口。挖土施工时随时注意孔壁情况，发现问题，及时处理，防止事故发生。
安装提升设备时，使吊桶的钢丝绳中心与桩孔轴线位置一致，以便挖土时粗略控制中心线。在每节护壁上设十字控制点，吊线锤控制中心线，用水平尺杆确定桩径。
2）、钻爆开挖
当孔内岩石须爆破作业时，采用浅眼爆破法，炮眼深度在硬岩层不超过0.4m，软岩层不超过0.8m。严格控制炸药用量，装药量不超过炮眼深度的三分之一，并在炮眼附近加强支护，防止震塌孔壁。孔内爆破采用电引起爆。当桩底进入斜岩层时，把桩底岩石凿成水平或台阶状。在确保地面及其中附近区域安全的前提下，针对工程地质情况，地面条件，拟采用竖向掘进的光面爆破技术进行控制爆破。设计如下：
（1） 炮眼布置及钻爆参数
桩孔爆破炮眼直径d=42mm，中心眼深0.8m，掘进眼深0.8m，周边眼深
0.6m，周边眼深外插角5°左右，炮泥堵塞长度LS=30cm。计划循环进尺0.6m。
炮眼布置如下 ：

3）、施工安排

4)、流砂、流泥成孔施工方法
当土质有较厚的亚砂土、分层土及水力坡度较大时，由于孔内水动压力大于等于土颗粒的浸水容量、使土粒悬浮，失去稳定而变成流动状态，从而形成流砂（泥），如遇到该情况，可采用如下措施进行处理：
1)、接近流砂，流泥层时应严格控制相邻桩的间隔跳挖施工顺序，保证相邻桩进深的高差不少于2米。
2)、保证已开挖成孔桩的孔内抽水，做到24小时不间断值班抽水，保持地下水位上升高度不超过已成孔桩底以上500mm。
3)、成孔进尺控制在每模30-50cm，随挖随浇护壁砼。尽可能缩短开挖时间，为避免土层外露太久，造成大量流砂，同时为增加护壁的抗渗能力，可掺入速凝剂或使用快硬早强水泥。
4)、采取水下挖土（抽水或少抽水施工）减少水头差或采用井点降水，使水位降到孔底0.5m以下。
5)、在砼护壁浇筑口中间将φ12～φ22钢筋向下斜打入土中并形成喇叭状，深度保持在１ｍ～1.5ｍ，@100～200,每模30～50cm，在后面背好木板及稻草,使之形成外模.浇注护壁砼时在水平方向埋入φ8钢筋，进一步加强护壁周围土体的稳定性。
6)、对护壁后侧已经冲刷形成空洞的护壁，可直接在护壁上凿洞用С30砼填筑,以加强土体的稳定性。同时采用压浆（喷浆）法也可适用于流砂（泥）处理。
7)、开挖段通过流塑淤泥层，成孔模板下口加水平木“十”字支模（上口利用已成孔护壁作固定点），把模板与木支撑用铁钉固定牢，防止淤泥侧向流动挤压，避免造成孔位移或变形。
8)、如因流砂、流泥较为严重，且地下水位较高，可采用临时倒挂钢井圈、密集插板，强行掘进通过；或采用钢护筒强迫下沉，待桩身砼浇过此段后予以拔起回收。
为了辅助上述方法的实施，根据现场情况一是直接设降水井，二是利用已成孔的桩孔作为周边孔的降水点。
3、 护壁施工
14、终孔检查
5、挖孔注意事项
1)、多桩孔同时施工时，应采取间隔挖孔方法，以减少地下水的渗透和防止土体滑移。
2)、桩孔的垂直度和直径，应每段检查，发现偏差，及时纠正，保证位置正确。
3)、桩端终孔深度按设计要求施工，每根桩终孔后必须请勘察、设计、业主、监理人员检查验收，要逐根进行隐蔽检查。
4)、遇塌孔，采取在塌方处砌砖外模，配适量直径6mm间距150mm钢筋，再支内模灌筑砼护壁。
6、质量要求
1)、桩孔位中心线位移允许偏差：≤30mm；
2)、桩孔径允许偏差：不允许负偏差；
3)、护壁混凝土厚度允许偏差：±15mm；
4)、孔底沉渣厚度：不允许。
三)、人工的挖孔桩钢筋笼制作安装
钢筋笼制安拟采用主筋镦粗直螺纹，孔上制作成型或孔内绑扎成型两种施工工艺，视具体情况选择采用。
1、 钢筋笼制作
1)、材料要求：钢筋进场必须有出厂合格证书和质量保证书，进场钢筋应分别按规格、型号、批量堆放，并按规定进行见证取样检验，请监理单位、施工单位双方共同现场见证取样，检验结果书面通知技术负责人，报送监理单位审批认可合格后方可加工制作，钢筋现场堆放地点要求挂牌以备检查，明确标示已检查、合格、不合格字样。
2)、钢筋笼制作前应按不同的桩逐根翻出实样，先按实样制作加劲箍、螺旋箍筋，主筋采用镦粗直螺纹连接，该工艺在地面操作，并按每500个接头为一个验收批抽样送检合格后方可使用。制作时按编号、挂牌、逐根堆放在孔口。
2、钢筋笼绑扎施工方法
1）、施工前应具备的条件：
①、桩成孔经有关部门验收合格，已办理终孔验收手续。
②、钢材原材料具有合格证及检验报告。
③、孔内积水已抽干，用通风机具向下输送新鲜空气，且孔内空气经测试合格后。
④、下井作业前已向班组进行安全及技术交底。
2）、工艺流程：
钢筋井上下料→安装加劲箍→主筋与加劲箍焊接→绑扎螺旋筋→吊钢筋笼到孔内安装→办理隐蔽手续→桩身砼浇筑。
3）、钢筋笼制作
按设计要求及实际桩长，孔上进行钢筋的配料，主筋搭接下料时，保证在35d或50cm范围内搭接头的数量不超过主筋的50%，加筋箍制作时应确保桩主筋的保护层不得小于50mm，螺旋盘分段长度满足可绑３～５圈所需的钢筋长度；桩端水平箍筋不得少于3道。钢筋笼实际长度超过12米时，钢筋笼分段制作，制作时搭接出的钢筋接头应相互错开，错开的长度和数量应满足规范要求；加劲箍与主筋的焊接应满足相应规范的要求。
4）、钢筋笼吊装施工方法
钢筋笼在孔上制作成型后，为确保钢筋笼吊装安全，决定采用汽车吊整体吊装的方法进行桩身钢筋笼的安装。
1)、在钢筋笼上部设加劲箍一道与主筋焊牢，作为吊桩的吊点。
2)、当钢筋笼制作为一段时，采用一次性整体吊装的方法
进行桩身钢筋笼的安装；当钢筋笼制作为分段时，将下一节钢筋笼吊放于孔口并高出1.0m左右,然后把上一节钢筋笼吊起,使主筋对准后进行连接,再绕螺旋箍筋，把整个钢筋笼吊起,慢慢放入孔内就位。
5）、钢筋笼隐蔽检查
钢筋笼安装好后，应对其标高、主筋直径、间距、箍筋间距、焊接质量、绑扎质量、保护层等进行自检，自检合格后书面报请监理工程师检查，检查合格及时办理好隐蔽工程签字手续。
6）、钢筋笼制作允许偏差
1、主筋间距：±10mm；
2、箍筋间距或螺旋筋螺距：±20mm；
3、钢筋笼直径：±10mm；
4、钢筋笼长度：±50mm。

四）、人工挖孔桩砼浇筑施工
桩芯砼的运输及浇筑必须严格按GB50204-2002的具体规定执行。
1、选择具有资质和实力的商品砼商，提前将配合比及砼浇捣令送给监理单位验收批准，待监理工程师签发砼浇捣令后方可进行桩身砼的浇捣。
2、浇灌前应事先确定砼的垂直运输方法和浇灌顺序。
3、验收合格后，清洗护壁及桩底，确保桩底没有沉渣，且抽干地下水，孔底剩余的少量积水须用铁瓢把水排干。
4、钢筋笼安装后，应对其标高、轴线、垂直度、保护层进行检查符合要求后，及时请监理单位验收，办理隐蔽工程签字手续。
5、浇灌前，应事先安装好传料串筒，串筒底距桩底砼面不大于1.5米，保证砼不产生分层离析现象。
6、严格控制砼的水灰比、坍落度，坍落度控制在设计配合比的范围内，应由取验员检验其坍落度，合格后方可开始浇捣。现场砼试块制作采取随机取样制作，制作时，应请监理人员监督检查，试块制作数量应严格按“JGJ94-94”《桩基技术规范》的要求制作，且保证每根桩必须有一组试块。
7、砼浇灌时，应采用插入式振动器，分层捣实（振捣时人工下井作业），每层浇捣高度≤0.5米。整个桩基砼必须连续浇捣成型，保证桩身完整，密实性良好。
8、在砼浇灌前，应事先测好每个桩孔口标高，及设计桩顶标高，用红油漆作上标记，以便砼浇捣时，控制浇捣面的标高，桩顶浮浆根据现场实际浇注情况预留高度不少于0.5米。
六、 确保质量的技术措施
工程质量是企业的生命，是企业信誉和效益的根本保证，也是用户使用安全的根本保证。因此，在施工全过程中我部将认真贯彻百年大计、质量第一和预防为主的方针，以科学的管理、先进的技术、严格的把关、精心的组织、精心的施工来确保工程质量达到优良。为确保该工程质量除严格执行《公路桥涵施工技术规范JTJ 041-2000》对人工挖孔砼灌注桩技术管理规定外特制定以下质量保证措施：
1、认真学习图纸、做好图纸会审工作，对工艺要求做到全面理解；做好各项施工准备的各级技术交底工作，严格按施工程序施工。
2、严格遵守国家施工规范和技术操作规程以及工程质量验评标准，在分部、分项工程质量评定中，按国家工程质量验评标准进行评定。
3、成立由工程部、安质部以及施工班组长组成的TQC小组。根据工程特点与进度要求经常开展攻关活动，并做好活动记录。组织施工班组开展以质量为中心的劳动竞赛。
4、坚持操作班组自检和各工种及工序之间交接班验收制度，专职质检员跟踪检查，项目部月度进行质量大检查，对检查出的质量问题及时落实整改并制定有效防范的具体措施。
5、所有原材料、半成品必须有出厂合格证或质保书及试验报告，如其中有复印件必须由原件单位加盖印章，并注明原件在何处。有关材料进场后，材料员要及时填写“原材料质检通知单”送交试验室，试验室抽检合格后方可使用。
6、成立测量小组由专业测量工程师负责，做好定位测量放线、轴线、标高、垂直监测及沉降等工作，对轴线控制点和水准点必须选择在牢固可靠部位并加以保护。定位放线以质检员和专业工程师验收复核后方可进入下道工序施工并及时办理定位放线记录和定位放线复核记录。
7、对轴线、标高、施工图放样、钢筋料单以及原材料和加工件申请等技术复核工作，须经工程技术负责人和质检员审核后，方可交付施工。
8、做好隐蔽工程的验收工作，在自评、自检、自验的基础上，提前24小时将“隐蔽工程验收通知单”送达现场监理工程师，验收合格后方可进入下道工序的施工。
9、桩基砼采用自建拌合站的砼，每一批量砼所需的数量，必须事先计算并下达拌合站，现场有专人验收。现场每次浇捣砼必须根据天气预报、现场条件、结构部位确定切实可行的砼浇捣方法，并报监理审核，审核后方可进行砼浇筑。严格按照规范要求做试块取样（详见砼施工方案），取样时必须由现场监理签字认可。砼振捣应密实，不允许有蜂窝麻面的现象出现，还必须有专人定时负责砼养护，确保砼的质量 。
10、施工管理人员及特殊工种施工人员必须持证上岗，严禁无证操作。
11、对上级主管部门和监理人员所提出的质量问题或隐患，必须虚心接受认真整改，对比较复杂或双方有争议的时候，应相互探讨，做到实事求是，取长补短。
12、搞好工程技术资料的管理，从工程开工起就应按国家工程质量评定标准和福建省高速公路的有关工程技术资料的各种规定收集整理。
13、各种材料必须按品种、规格、批量、进场日期、检验报告、使用部位及数量进行登记。
以上各工程资料管理工作必须有专人负责整理、装订成册。

七、确保安全的技术措施
1、安全管理制度
1)、建立以项目经理、技术负责人为领导的安全生产机构。
2)、制定各级人员的安全生产责任制，签订安全承包合同，并认真实施。
3)、对新进场工人实行严格的教育考核制度，经考核合格后录用上岗。
4)、所有特殊工种人员一律持证上岗，并严格管理。
5)、坚持每月二次的安全专题检查和日常不定期检查。
6)、安全技术交底，由技术员针对工程的实际情况进行有针对性的交底，由技术负责人审查签字后交班组负责人签字。
7)、对施工班组必须严格管理，引导班组开展好班前安全活动。
8)、施工现场按文明施工要求布置好一图五牌，字迹清楚，并有醒目的安全、文明施工宣传标语。
9)、对周围临近建筑和设施等，应落实好安全防护措施。
10)、项目部把每月安全检查汇总情况分为优良、合格、不合格三等，并与工资含量和奖金挂勾，实行奖罚分明。
成立以项目工会主席陶玉尧为组长，试验室主任王宏保，范伟、丘小英为组员的环境小组。严格遵守国家及省、市有关规定，做好施工场地及周边地区环境保护，施工完成后及时进行恢复。
1、严格遵守国家有关环境保护方面的法律、法规及当地有关环境保护的管理规定。
2、落实环境保洁责任制，所有施工现场以外的公用场地禁止堆放材料、工具、垃圾等杂物。
3、除按规定办理施工许可证外，保护好各项防洪设施。
九、文明施工要求
1、建立健全岗位责任制，把文明施工责任落到实处，提高全体施工人员文明施工自觉性与责任性。
2、现场布局合理，材料、物品、机具、土方堆放符合要求。
3、采用有效措施处理生产、生活废水经污水处理池排出，不得超标排放，并确保现场无积水现象。
4、生活垃圾要集中堆放，统一搬运至指定地点废弃。
5、施工期间经常对施工便道进行维修确保晴雨畅通，并方便沿路群众的生产、生活。
6、开展多种便民、爱民活动，搞好与当地政府、群众之间的系。
