建筑结构试验结构低周反复加载静力试验建筑业资料.pptx

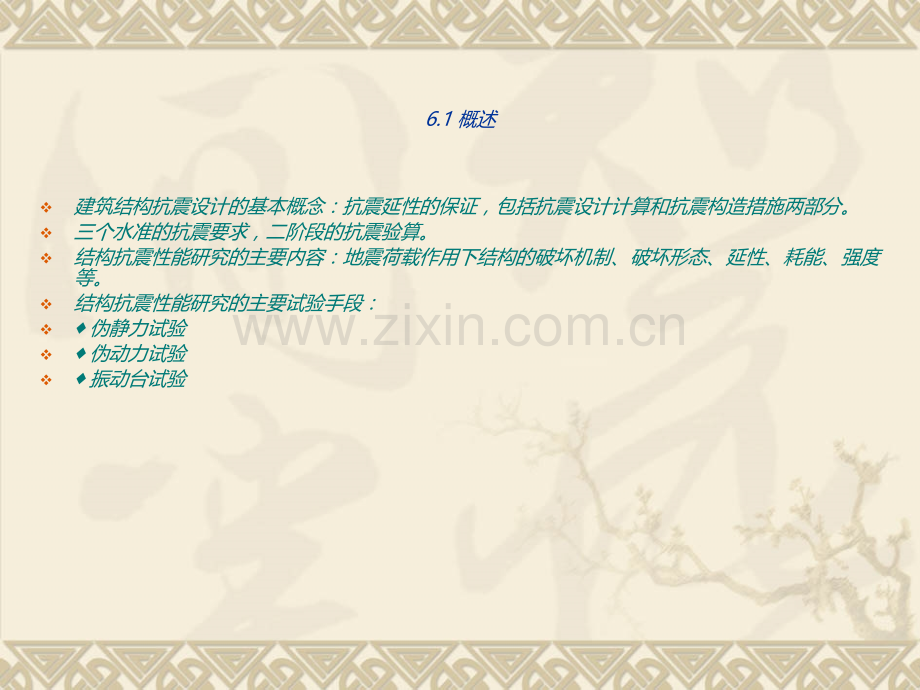

6.1 概述v建筑结构抗震设计的基本概念：抗震延性的保证，包括抗震设计计算和抗震构造措施两部分。v三个水准的抗震要求，二阶段的抗震验算。v结构抗震性能研究的主要内容：地震荷载作用下结构的破坏机制、破坏形态、延性、耗能、强度等。v结构抗震性能研究的主要试验手段：v 伪静力试验v 伪动力试验v 振动台试验6.1 概述v结构低周反复加载静力试验的主要研究内容v 恢复力模型：相当于结构的v物理方程，常用M-N-方程、vM-方程表示v 抗震性能判定：强度、刚度、变形、延性、耗能等v 破坏机制研究：为抗震设计提供方法和依据v一般情况下低周反复加载静力试验结果偏于安全，RE系数的引入。6.2 结构低周反复加载静力试验的加载制度v真实地震的位移时程曲线（多为加速度时程曲线）6.2 结构低周反复加载静力试验的加载制度v6.2.1单向反复加载制度v常用的三种加载方法：v1、控制位移加载法；v2、控制荷载加载法；v3、控制荷载和位移混合加载法。6.2 结构低周反复加载静力试验的加载制度v6.2.1单向反复加载制度v1、控制位移加载法：v常以屈服位移或最大层间位移的某一百分比来控制加载。v 变幅加载：常作为探索性试验研究用（我国规范规定同一级荷载下重复三次）。v 等幅加载：用于研究强度退化和刚度退化（规范规定不少于5次）。v 变幅等幅混合加载：研究内容广，常用于综合性研究。6.2 结构低周反复加载静力试验的加载制度v6.2.1单向反复加载制度等幅加载制度变幅加载制度变幅等幅混合加载制度6.2 结构低周反复加载静力试验的加载制度v6.2.1单向反复加载制度v2、控制荷载加载法：v是通过控制施加于结构或构件的作用力数值变化来实现的。6.2 结构低周反复加载静力试验的加载制度v6.2.1单向反复加载制度v3、控制荷载和控制位移加载法：v我国规范规定的加载制度6.2 结构低周反复加载静力试验的加载制度v6.2.2 双向反复加载制度v用于研究地震作用下空间结构的抗震性能v 实际结构受力情况v 结构计算模拟的选取v1、X、Y轴双向同步加载v2、X、Y轴双向非同步（异步）加载6.3 结构低周反复加载静力试验v伪静力试验的特点：试验装置及加载设备简单、观测方便，但加载制度是人为确定的，与真实情况差异较大，且不能考虑应变速度及阻尼的影响，试验值偏低。v6.3.1 砖石及砌体结构抗震性能试验v主要研究砌体结构的破坏机制、抗震性能及设计方法等。6.3 结构低周反复加载静力试验v6.3.1 砖石及砌体结构抗震性能试验v1、试件和边界条件的模拟：v 符合实际结构受力图式。v2、试验装置和加载设计v 墙体顶部能自由平移，避免竖向荷载产生水平约束。v 多个加载器的同步加载：液压加载器的优点，或采用多个分配梁式。v 建研式低周反复加载装置：钢横梁的水平移动（见后图）v 竖向荷载的施加需配置稳压装置。6.3 结构低周反复加载静力试验v6.3.1 砖石及砌体结构抗震性能试验连杆竖向荷载支架竖向荷载加载器形钢架荷载传感器抗侧力支架抗弯大梁双向作用加载器试件6.3 结构低周反复加载静力试验v6.3.1 砖石及砌体结构抗震性能试验v3、试验观测项目与测点布置v裂缝及初裂荷载：初裂荷载的判定（目测、应变片、曲线拐点）。v破坏荷载v墙体位移和荷载变形曲线：消除支座位移影响、平面外偏心影响。v应变测量：由于墙体（砖、砂浆）由两种材料组成，具有不均匀性，用大标距的电阻应变片或机械引伸仪测量，或大标距的位移计等。6.3 结构低周反复加载静力试验v6.3.2 钢筋混凝土框架梁柱节点组合体的结构抗震性能试验v框架节点复杂的受力特征（水平荷载下）：以抗剪为主。v 强节点弱构件v 强剪弱弯v 强柱弱梁节点核心区混凝土斜压杆梁纵筋屈服内渗滑移导致节点转动（作为支座位移）下柱塑性铰，下柱固定，反弯点法。6.3 结构低周反复加载静力试验v6.3.2 钢筋混凝土框架梁柱节点组合体的结构抗震性能试验v1、试件和边界条件的模拟：十字型节点、上下左右反弯处截取试件v 由于节点受力的复杂性，试件比例不少于1/2并辅以足尺试件。v 柱端加载方案和梁端加载方案：区别在于P-效应vX形试件：梁有轴力、柱轴力可变。研究柱端塑性铰研究梁端塑性铰和核心区抗剪6.3 结构低周反复加载静力试验v6.3.2 钢筋混凝土框架v梁柱节点组合体的结构v抗震性能试验v2、试验装置和v加载设计v3、试验观测项目v的测点布置6.4 计算机加载器联机试验v6.4 计算机加载器联机试验v即为伪（拟）动力试验，其实质就是按照某种确定性的地震反应进行加载。而由于结构的恢复力模型未知，运动方程无法求解，故采用“边试验、边求解”的方法分步得到实测的结构恢复力模型，然后可完成整个试验加载过程。v 加载设备可利用伪静力试验设备，但必须可联机控制加载，即计算机控制的电液伺服加载系统（包含数个作动器，即加载器）。通过计算机分步求解结构非线性地震反应微分方程6.4.1 计算机-加载联机系统的工作原理v伪动力试验设备由电液伺服加载器和计算机两部分组成v 计算机：利用分步试验结果，求解动力方程。根据某一时刻的地面运动加速度计算结构位移，并以此控制加载系统。v 加载系统：完成伺服加载过程。6.4.2 计算机-加载器联机试验的工作流程v伪动力试验的工作流程：v 在计算机系统中输入某一确定性的地震地面运动加速度（按时间分段）；v 由计算机按输入的第几步的地面运动加速度xon，求解第n+1步位移Xn+1；v 按位移Xn+1控制加载系统对结构加载；v 测量结构的恢复力Fn+1；v 重复上述步骤-，直到完成整个加载过程。6.4.2 计算机-加载器联机试验的工作流程v伪动力试验的特点:v优点：v 适用于复杂结构的非线性地震反应分析，试验结果比较准确；v 可以缓慢再现结构地震反应，便于观测；v 可进行真型或大比例尺的结构在确定性地震下的试验研究。6.4.2 计算机-加载器联机试验的工作流程v缺点：v 不能实时再现真实地震反应，不能进行材料特性与时间有关的结构试验；v 结构实际反应所产生的惯性力用加载器的荷载来代替，因此仅适用于离散质量分布的结构；v 计算机系统除进行运动方程的数值积分外，还需要准确控制加载器，精度方面很难实现；v 试验设备庞大，分析系统复杂，试验费用高。6.4.2 计算机-加载器联机试验的工作流程v子结构的伪动力试验：v 国际发展新趋势，很有发展前途；v 可进行大型结构的真型试验；v 边界条件很难准确模拟6.4 结构低周反复加载静力试验v思考题：v1、简述结构抗震性能研究的三种试验方法。v2、伪静力试验和伪动力试验是否属于静力试验？v3、单向反复加载方案有哪三种？v4、控制位移的单向反复加载方案可分为几种？v5、结构低周反复加载试验的特点是什么？v6、钢筋混凝土梁柱节点组合体试件低周反复静力加载试验中边界条件的模拟通常有哪两种加载方式，画出加载图示简图并说明各自特点？v7、如何布置框架节点低周反复加载试验的测点？v8、简述拟动力试验的工作流程。v9、拟动力试验的特点是什么？v10、试对比拟静力试验与拟动力试验。
